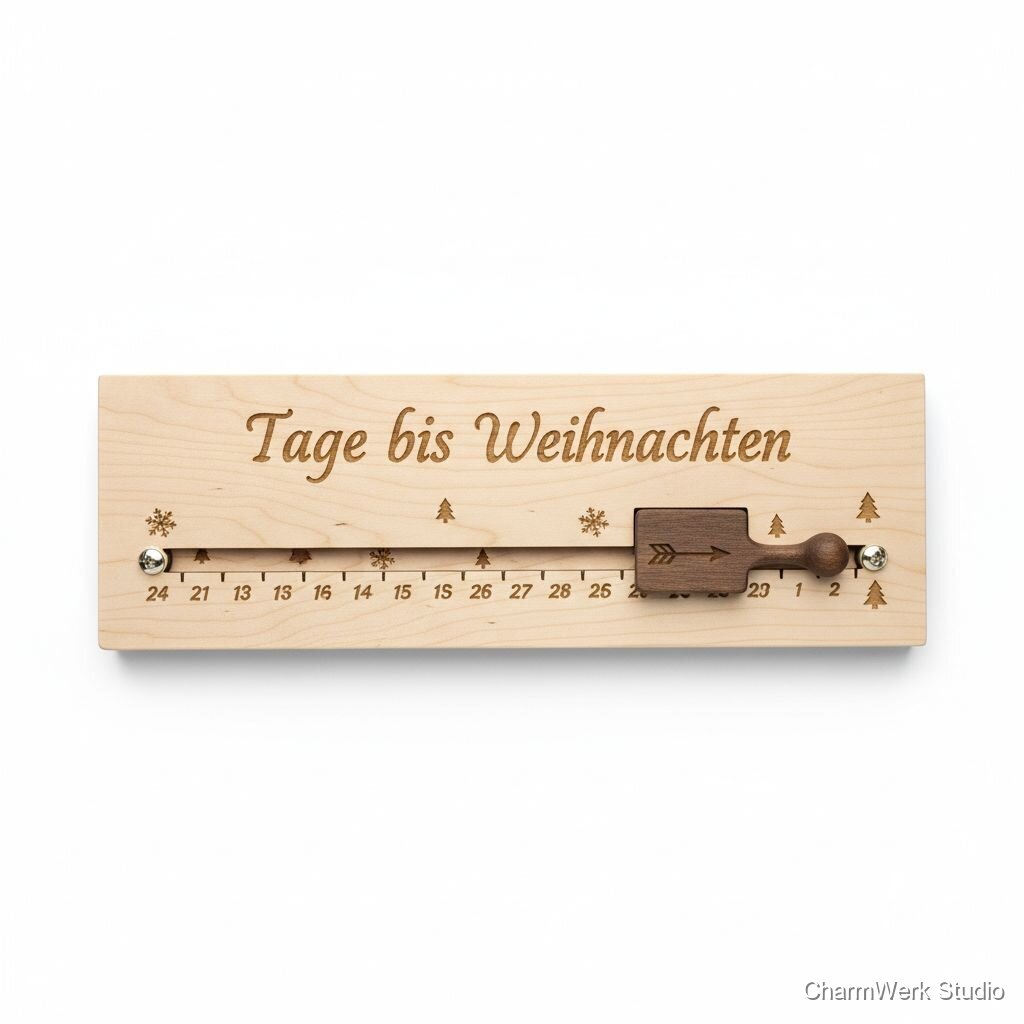

CNC-Countdown-Tafel bis Weihnachten mit Schieberegler
Eine Holztafel mit gefräster Skala (z.B. 1–24 oder 1–31) und einem Schieberegler, um die Tage bis Weihnachten zu zählen. Ideal für Familien, die Vorfreude sichtbar machen möchten – ohne Einweg-Kalender.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Multiplex 6 mm, Zuschnitt ca. 450 x 80 mm
1 Stück
€4,00
Holz für Schieber (Buche/Birke Massiv oder 9 mm Sperrholz)
ca. 35 x 18 x 9 mm (1 Stück)
€1,50
Kleiner Vorrat Schrauben / Befestigungsclips / Metallstopp (optional für Schieberbegrenzung)
Satz
€1,00
Holzleim / Montagekleber (kleine Menge)
1 Portion
€0,50
Schleifmittel (K120, K240), Filz-/Schleifklotz
Satz (kleine Menge)
€0,70
Holzöl / Klarlack (kleine Menge, 50–100 ml reicht für viele Projekte)
1 Fläschchen (anteilig)
€2,00
Felt-Pads / Gummi-Puffer (optional, Schutz und Rutschenverhinderung)
4 Stück
€0,80
Optional: kleine Magnete + Metallblech (falls magnetischer Schieber gewünscht)
Satz
€1,50
Benötigte Werkzeuge
- CNC-Fräse (z. B. Shapeoko, X-Carve oder CNC-Portal) optional
- Fräser: V-Bit 60° (für Gravur), 2–4 mm Upcut-Endmill (für Ausschnitte/Fräsungen) optional
- CAD/CAM-Software (z. B. Fusion 360, VCarve, Easel) optional
- Schraubstock / Klemmen / Doppelseitiges Klebeband (zur Fixierung auf Spoilboard) optional
- Feinbohrmaschine / Ständerbohrmaschine (für ggf. Bohrungen) optional
- Schleifklotz, Feilen, Messer optional
- Pinsel / Lappen für Finish optional
- Feiner Stechbeitel / Stemmeisen (für manuelle Nacharbeit an Nut/Schieber) optional
- Lineal, Bleistift, Winkel optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & Maße festlegen
15–30 MinutenEntscheide, ob die Skala 1–24 (Advent) oder 1–31 (Monat) sein soll. Lege Abmessungen fest (Standardvorschlag: 450 x 80 mm, nutzbare Frästiefe 1,5–3 mm). Bestimme Position für Hängung und Schieberführung.
- Für Adventskalender reicht 24 Felder; längere Skalen brauchen mehr Platz pro Zahl.
- Plane mind. 8–10 mm Breite pro Zahl (bei 24 Zahlen reicht 450 mm gut).
Design in CAD (Vektorgrafik)
30–45 MinutenErstelle die Kontur der Tafel, die Skala mit Zahlen und die Nut für den Schieber in der CAD-Software. Lege Frästiefen fest: Gravur V-Bit 0,8–1,5 mm tief; Schiebernut 3–4 mm tief / 2–3 mm Breite Spielzugabe.
- Nut-Breite: Fertigmaß des Schiebers plus 0,5–1,0 mm Spiel, damit er leicht läuft.
- Wenn du V-Carving für Zahlen nutzt, stelle die Schriftstärke ausreichend groß ein (mind. 6–8 mm Höhe).
CAM & Werkzeugweg erstellen
20–30 MinutenErzeuge die Fräsrouten: 1) Außenkontur (2–3 mm Überstand, evtl. Innenkontur), 2) Nutfräsung (2–4 mm Endmill), 3) V-Kerbe Gravur für Zahlen (60° V-Bit). Simulation prüfen.
- Nut zuerst fräsen, dann Gravur, zuletzt Außenkontur. So hängt kein lose Teil fest.
- Simulation immer laufen lassen, um Kollisionen zu vermeiden.
Material vorbereiten & fixieren
10–15 MinutenZuschneiden (falls nötig) und das Holz auf dem Spoilboard / Tisch fixieren. Kontrolle der Frästiefen und Nullpunkte (Werkstück-Null).
- Tesa und Klemmen kombiniert geben guten Halt und schonen die Oberfläche.
- Sauberer Spoilboard-Bereich verhindert Vibrationen.
Fräsen (CNC)
30–60 Minuten (inkl. Werkzeugwechsel und Pausen)Fräse die Nut, die Gravur (V-Bit) und die Außenkontur mit den vorgesehenen Werkzeugen. Achte auf saubere Werkzeuge und passende Drehzahlen für 6 mm Sperrholz.
- Mehrere leichte Durchgänge sind besser als ein tiefer Schnitt, reduziert Ausrisse.
- Staubabsaugung verwenden; kleine Holzspäne können die Nut verstopfen.
Nacharbeit & Schleifen
20–30 MinutenEntgraten, geschliffene Kanten (K120 → K240), Innenkanten der Nut mit feinem Schmirgel leicht abrunden. Prüfe, ob der Schieber leicht läuft; ggf. minimal nachfeilen.
- Nut mit feinem Schaber oder Dremel-Bürste reinigen.
- Wenn der Schieber klemmt: lokal mit feinem Schleifpapier Material abnehmen, nicht die Nut verbreitern.
Schieber fertigen & anpassen
15–30 MinutenSchneide/forme den Schieber, schleife Kanten, bohre ggf. Führungsnut oder fülle Magnet/Metall ein, falls magnetisch. Testlauf durchführen.
- Runde die sichtbaren Kanten des Schiebers ab für angenehmes Handling.
- Markiere die Vorderseite (z. B. kleines eingelassenes Dreieck), damit er immer richtig sitzt.
Finish auftragen & Montage
30–60 Minuten (Trocknungszeiten zusätzlich beachten)Öle oder lackiere die Oberfläche in ein bis zwei dünnen Schichten. Montiere Anschlag/Stopper (Schraube/Clip) am Ende der Nut, befestige Hänger/Schlüsselbohrung wenn nötig.
- Öl in dünnen Schichten auftragen, überschüssiges Öl abwischen.
- Trocknen lassen (mind. 2–4 Stunden) bevor das Produkt verpackt wird.
Qualitätskontrolle & Verpackung
10–20 MinutenFühre einen kompletten Test durch (Schieber über die gesamte Skala schieben), prüfe auf Splitter/Unebenheiten, packe mit Anleitung (z. B. Pflegehinweise) und ggf. einer kleinen Geschenkkarte.
- Lege eine kleine Anleitung bei: wie man den Schieber pflegt und erneuert, falls nötig.
- Verpacke mit Papier und einem dünnen Karton als Schutz für Gravur.
Markt & Machbarkeit
€79 (empfohlen für personalisierte Ausführung)
€12,00
€14,00
18%3–5 Stunden (inkl. CAD/CAM, CNC-Laufzeit, Finish und Trocknung)
Nein
Mittel
Mittel
