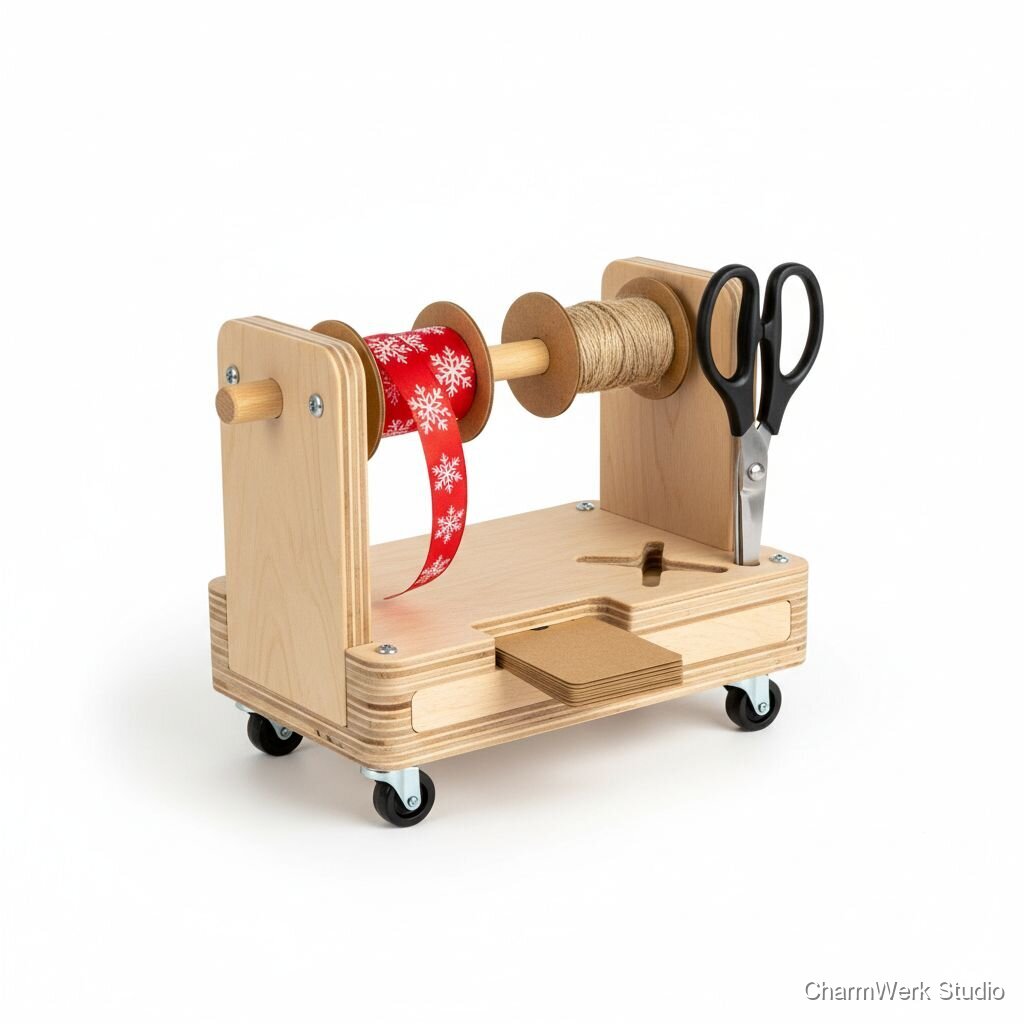

CNC-Geschenkanhänger-Station mit Rollenhalter
Eine kleine Station für Geschenkband und Anhänger: gefräste Halterungen, Schlitz für Etiketten und ein Platz für Schere. Praktisch für alle, die an Weihnachten gern schön verpacken.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Birke-Multiplex 12 mm (Restplatte, ca. 250 x 150 mm)
1 Stück (Teil aus größerer Platte)
6,00 €
Rundstab (Buchen-/Birkenholz) Ø10 mm, Länge 200 mm
1 Stück
1,50 €
Holzschrauben 3 x 12 mm (Packung, anteilig)
2–4 Stück (anteilig)
0,10 €
Holzleim (anteil)
einige Tropfen
0,50 €
Schleifpapier P120, P180, P240 (anteilig)
je 1 Blatt (anteilig)
1,00 €
Holzöl / Osmo Holzfinish (kleine Menge)
10–30 ml
2,50 €
Antirutsch-/Filz-Pads (kleine Plastiktütenanteil)
4 Stück
0,60 €
Kleinteile & Verbrauch (Tesa, Bohrerverschleiß, Reinigung)
Stückanteil
1,00 €
Benötigte Werkzeuge
- CNC-Fräse (z. B. Shapeoko, X-Carve oder kleine Desktop-CNC) optional
- Spannvorrichtung / Schraubzwingen / Vakuumtisch optional
- Fräser: V-Halbohrfräser (1–2 mm), 2–3 mm Schruppfräser, 6 mm Schlichtfräser optional
- Bohrmaschine / Ständerbohrmaschine (für Rundstab-Bohrung) optional
- Sägen (Feinsäge / Bandsäge) – falls Zuschnitt der Rohplatte notwendig optional
- Schleifklotz, Dremel (optional für Feinarbeiten) optional
- CAD/CAM-Software (z. B. Fusion 360) und CNC-Controller-Software optional
- Messmittel: Schieblehre, Winkel, Lineal optional
- Pinsel / Tuch für Ölauftrag optional
- Schutzausrüstung: Gehörschutz, Schutzbrille, Staubmaske optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & CAD-Design
30–45 MinutenSkizziere die Station: Position der Rollenhalter (zwei nebeneinander empfohlen), Schlitz für Etiketten (L x H ≈ 90 x 6 mm), Scherenfach (Vertiefung oder Auflage), Füße/Filz. Erstelle eine präzise 2D/3D-Datei in Fusion 360 (Konturen, Fräsreihenfolge, Bohrungen für Rundstab).
- Rollenhalter als halbrunde Aussparungen mit Durchmesser Ø12 mm (bei Rundstab Ø10 mm) planen, 1–2 mm Spiel berücksichtigen.
- Slot für Etiketten leicht gerundet an den Enden fräsen, damit sich keine Fasern lösen.
- Optional: Position für Lasergravur markieren (z. B. Familienname oder Weihnachtsmotiv).
CAM & Werkzeugweg erstellen
25–40 MinutenImportiere die CAD-Datei in die CAM-Umgebung. Lege Reihenfolge und Tiefen der Fräsbahnen fest: Außenschnitt (2D-Contour), Taschen (für Scherenmulde), Profilen für Schlitze sowie Tiefenbohrungen für Rundstab. Wähle Fräsergrößen und Vorschübe passend zum Holz.
- Zuerst Taschen (Scherenfach) fräsen, dann Außenkontur – so bleibt das Werkstück fixiert.
- Nutze kleineren Fräser für feine Details (1–2 mm V-Bit für Gravur/Kanten), 6 mm für grobe Außenkontur.
- Simuliere Werkzeugwege in der Software, um Kollisionen zu vermeiden.
Materialvorbereitung & Einspannen
10–15 MinutenZuschneiden (falls nötig) und Oberseite markieren. Platte ordentlich verspannen (Vakuumtisch oder Zwingen) und Referenzpunkt (0,0) korrekt setzen.
- Saubere, plane Auflage verhindern Vibrationen – Platte ggf. von Resten freilegen.
- Dünne Klebebänder auf der Auflagefläche helfen, Ausrisse zu minimieren.
CNC-Fräsen
45–75 Minuten (je nach Frässtrategie & Maschine)Starte mit Taschen und Detailfräsungen, anschließend Außenkontur fassen. Überwache den Prozess, ggf. mehrere Durchgänge für tiefere Schnitte.
- Nicht zu aggressive Vorschübe wählen, sonst Ausrisse an der Außenkante.
- Bei mehreren Werkstücken auf einmal Produktionsreihenfolge planen (Nestern), das spart Zeit.
- Ausrisse an der Unterseite mit Tape und langsamerem Schnitt vermeiden.
Bohren für Rundstab & Feinarbeiten
15–25 MinutenBohrung(en) für den Rundstab sauber nachmessen und ggf. mit Pass-Bohrer (z. B. 10 mm) bohren. Kanten brechen, Übergänge entgraten.
- Bohrung leicht kegelig (HSS-Bohrer) oder mit Reibahle nacharbeiten, damit der Rundstab leicht ein- und ausnehmbar ist.
- Kanten mit P180→P240 leicht abrunden, scharfe Kanten fühlen sich sonst rau an.
Schleifen & Oberflächenbehandlung
30–40 Minuten (inkl. Trockenzeit zwischen Lagen)Flächig fein schleifen (P180 → P240), Staub entfernen, dünnölend auftragen (1–2 Lagen nach Anleitung), zwischenschleifen wenn nötig. Filz-Pads an Unterseite kleben.
- Öl dünn auftragen und überschüssiges Öl nach 10–15 Minuten abwischen, sorgt für gleichmäßigen Mattglanz.
- Für schnelleres Trocknen dünne Lagen nutzen; bei Bedarf in mehreren Schichten arbeiten.
Montage & Endkontrolle
15–20 MinutenRundstab einkleben oder verschrauben (je nach Design), Schrauben setzen, optional Lasergravur anbringen. Funktionstest: Rollen einlegen, Etiketten durchziehen, Schere prüfen.
- Rundstab nicht zu fest einkleben, damit er bei Bedarf austauschbar bleibt.
- Falls zwei Rollenhalter geplant sind, achte auf genügend Abstand, damit Bänder nicht verknoten.
Verpacken & Personalisierung (optional)
10–15 MinutenWerkstück schützen (Seidenpapier), kleine Karte mit Pflegehinweisen beilegen. Gravur-Wunsch oder Geschenkverpackung aus Kraftpapier ergänzen.
- Pflegehinweis: Öl nach Bedarf nachpolieren, keine heißen Gegenstände abstellen.
- Personalisierung erhöht den Marktwert deutlich.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
85,00 €
13,20 €
22,00 €
26%3–4 Stunden (inkl. Design, Fräsen, Finish)
Nein
Mittel
Mittel
