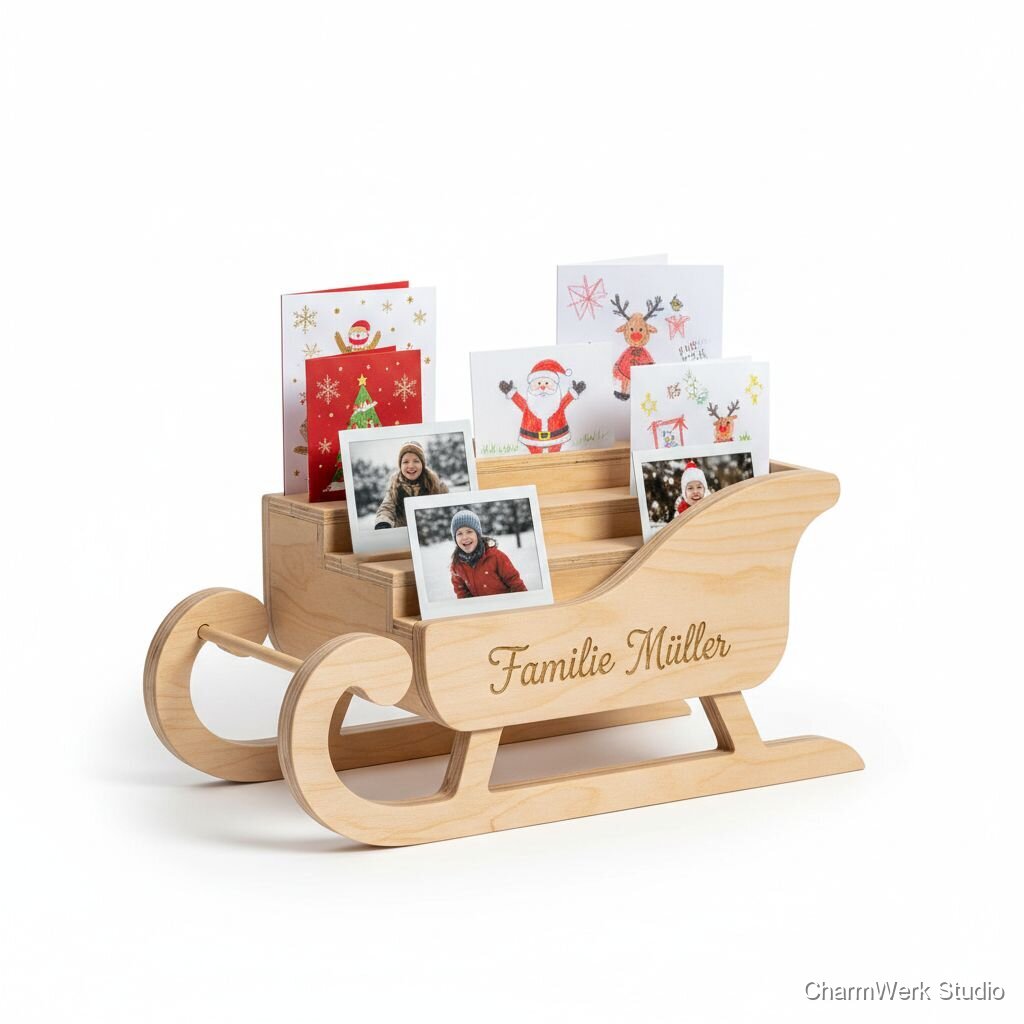

CNC-Schlitten-Regalchen für Weihnachtskarten und Fotos
Ein kleines Regal in Schlittenform, das Weihnachtskarten, Polaroids oder Kinderzeichnungen präsentiert. Mit gefrästem Namen wird es zur persönlichen Galerie der schönsten Dezembermomente.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Multiplex (6 mm), Zuschnitt ca. 300 x 400 mm
1 Stück
ca. 8,00 €
Holzleim (z. B. Ponal Express, 125–250 g)
1 Fläschchen
ca. 3,50 €
Osmo TopOil oder Leinöl (100 ml)
0.1 L
ca. 11,00 €
HM-Fräser Downcut Ø 2,0–3,0 mm (2‑Flöten) für MDF/Plywood
1 Stück (wiederverwendbar)
ca. 6,00 €
Schmirgelpapier (K120, K180, K220)
Satz
ca. 4,00 €
Kleine Feder- / Zwingenklemmen (4–6 Stück)
Set
ca. 6,00 €
Selbstklebende Filzgleiter (für Unterseite)
Päckchen
ca. 2,00 €
Maschinenklebeband / Malerkrepp (für Tabs/Spannung)
1 Rolle
ca. 2,00 €
Benötigte Werkzeuge
- CNC-Fräse (Desktop- oder Hobbyformat, z. B. Shapeoko, X-Carve, CNC-3040)
- Spannvorrichtung / Vakuumtisch oder doppelseitiges Klebeband
- CAD/CAM-Software (Fusion 360, Vectric, Estlcam o.ä.)
- Feine Handfeilen / Rundfeile optional
- Drehzahlgeregelter Handstaubsauger / Absaugung optional
- Sprüh-/Pinsel für Öl optional
- Bohrmaschine (falls Dübel/Extras benötigt werden) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Entwurf & Maße festlegen
30–45 MinutenSkizziere die Form des Schlittens in CAD (Seitenwangen: Schlittenform, Front- & Rückleiste mit Karten-Slot). Slotbreite 3–6 mm tief, so dass Karten/Polaroids stehen bleiben. Platz für Namen/Gravur in Seitenwange oder vorderer Leiste einplanen.
- Standardhöhe 12 cm gibt genug Platz auch für Kinderzeichnungen und Polaroids.
- Graviere Namen auf der Vorderleiste oder an der Außenfläche einer Seitenwange.
- Nutze mehrere Varianten (Slot für mehrere Karten übereinander oder einzelne Schlitze).
CAM-Programmierung & Nesting
20–40 MinutenImportiere Vektorzeichnung in CAM, wähle Fräser (2–3 mm Downcut), lege Frästiefen fest: Außenkontur voll durch (Depth = Materialstärke), Slots/Gravuren als Teil- oder V-Fräse (1–3 mm Tiefenpass). Setze Tabs für Durchbrüche und plane Ordnung auf einem kleinen Zuschnitt.
- Downcut-Fräser reduziert Ausrisse an der Oberseite von Sperrholz.
- Für feine Gravuren lieber kleinere Vorschubwerte und 2–3 Durchgänge verwenden.
- Nutze 'lead-in/lead-out' und sichere Toolpath-Simulationsprüfung.
Spannen & Nullpunkt setzen
10–20 MinutenWerkstück auf Frästisch spannen (Doppelseitiges Klebeband + Klammern oder Vakuumtisch). Referenz nullen (X/Y/Z).
- Saubere Oberfläche vor dem Spannen (Staubfrei) sorgt für sauberen Schnitt.
- Klebe kleine Blendenstücke an Stellen, an denen Tabs später sitzen sollen, um Ausbruch zu minimieren.
Fräsen (Konturen, Slots, Gravur)
45–90 Minuten (je nach Maschine & Gravurkomplexität)Führe Trockenlauf (ohne Fräserkontakt) durch, dann Fräsen: Außenkontur (durchgehend), Slots für Karten, Gravur für Namen. Entferne Teile vorsichtig nach Fertigstellung.
- Spindel rpm 16k–20k (abhängig vom Fräser), Vorschub ca. 600–1200 mm/min (2 mm Fräser) — an Maschine und Material anpassen.
- Arbeite in mehreren flachen Durchgängen, nicht in einem tiefen Schnitt.
- Entferne restliche Tabs mit feiner Feile oder Schleifpapier.
Entgraten & Schleifen
20–40 MinutenKanten mit Feile brechen, K120 → K180 → K220 schleifen, besonders Slot-Kanten innen leicht abrunden, um Karten zu schonen.
- Für sehr saubere Slots innen mit einem kleinen Rundholz und K220 nachschmirgeln.
- Fehler oder kleine Ausbrüche mit Holzspachtel fein ausbessern und nachschleifen.
Zusammenbau & Leimen (falls mehrteilig)
30–45 Minuten (plus Trocknungszeit 30–60 Minuten je nach Leim)Falls Teile verklebt werden (z. B. vordere Leiste auf Boden), Leim auftragen, ausrichten und mit Klemmen fixieren. Überschüssigen Leim sofort abwischen.
- Trocknungszeit des Leims beachten; währenddessen Gravur ggf. nacharbeiten.
- Verwende dünne Schicht Leim für saubere Verbindungen.
Oberflächenbehandlung
15–30 Minuten (aktive Zeit) + Trocknung (2–12 Stunden, je nach Produkt)Öl (Osmo TopOil oder Leinöl) dünn auftragen, einziehen lassen, überschüssiges Öl abwischen. Für robustere Oberfläche 2 Schichten (zwischenschliffen mit K220).
- Osmo bietet schnellere Nutzbarkeit; Leinöl benötigt länger zum Durchtrocknen.
- Kanten nochmals leicht mit feinem Schleifpapier anschleifen vor letzter Schicht.
Finale Montage & Qualitätscheck
10–15 MinutenFilzgleiter auf Unterseite anbringen, Gravur kontrollieren, offene Kanten glätten, Fotos/Karten zur Probe einstellen.
- Nummeriere oder dokumentiere individuelle Wünsche (Name, Datum) für die Bestellung.
- Mache gute Fotos des fertigen Produkts für Shop/Listing.
Markt & Machbarkeit
89 € (Standard personalisierte Version) – 109 € (aufwändiges Finish / 9 mm Ausführung / zusätzl. Gravuren)
ca. 42,50 € (bei Einmalkauf kleiner Mengen/Verbrauchsmaterialien)
ca. 46,50 € Bruttomarge (89 € Verkaufspreis − 42,50 € Materialkosten). Hinweis: Arbeiterlohn nicht enthalten. Beispielrechnung inkl. Arbeitszeit (3,5 h × 25 €/h = 87,50 €): Nettomarge ≈ −41,00 € (preislich anpassen oder Batch-Produktion/Zeiteffizienz einplanen).
52%3–5 Stunden (aktive Arbeitszeit), plus Trocknung/Leimzeiten
Nein
Mittel
Mittel
