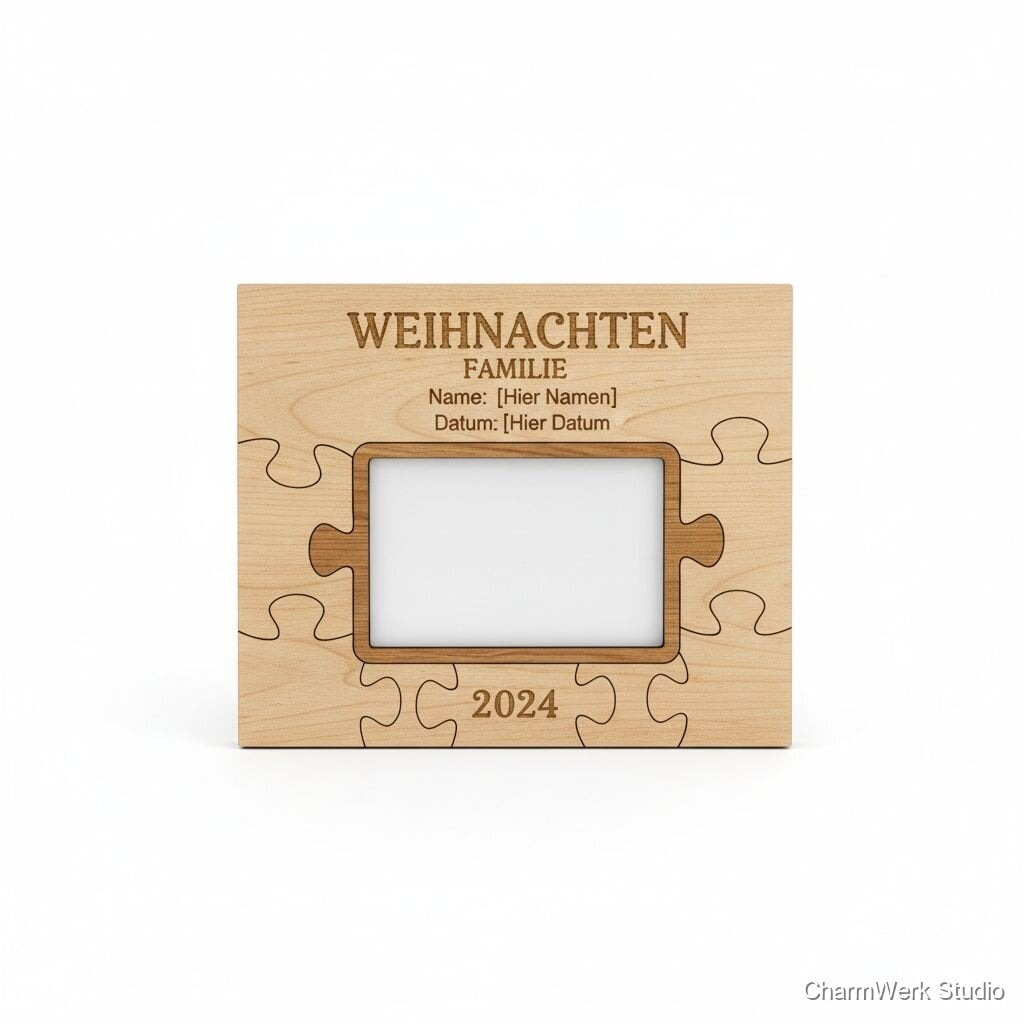

CNC-Weihnachts-Puzzle aus Holz mit Familienfoto-Layout
Ein Holzpuzzle, bei dem die Oberseite ein gefrästes Layout mit Namen, Datum und Platz für ein aufgeklebtes Foto (oder späteres Druckmotiv) erhält. Es verbindet Spiel, Erinnerung und Weihnachtsgefühl in einem.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex 6 mm (Platte, mind. 320 x 220 mm)
1 Platte
€8,50
Aufklebe-Fotodruck (Vinyl / selbstklebend) oder glänzender Fotodruck (20x30cm zuschneidbar)
1 (optional)
€6,00 - €12,00 (je nach Option, hier ca. €8,00 als Referenz)
Wasserbasierter Klarlack (satin), 400 ml Sprüh- oder Brushdose
1 Dose
€8,00
Holzleim (PVA) / Sprüh-Kontaktkleber (für Foto)
1 kleine Tube / Spray
€3,00
Schleifpapier (K80, K120, K240)
Blatt je Körnung
€3,00
Masking Tape / Malerkrepp
1 Rolle
€1,50
Doppelseitiges Klebeband (fein) oder Montage-Pads (optional)
1 Pack
€1,00
CNC-Fräser (1/8" Downcut, 60° V-Bit für Gravur)
Amortisation pro Projekt
€2,00 (anteilig)
Verpackung (Geschenkbox / Seidenpapier)
1
€2,00
Benötigte Werkzeuge
- CNC-Fräse (z. B. Shapeoko / X-Carve / Hobby-CNC) mit CAM-Software
- PC mit CAD (Fusion 360 / Inkscape+CamBam) und CAM-Software
- Spannsystem: Vakuumtisch oder Schraubzwingen / Doppelklebeband
- 1/8" (3 mm) Downcut-Fräser für Kontur
- 60° (oder 90°) V-Bit für feine Gravuren / Schrift
- Feine Zangen / Cuttermesser zum Ausbrechen von Überständen optional
- Schleifklotz, kleine Handfeile / Raspel
- Pinsel oder Sprühgerät für Lack
- Lineal, Winkel, Schieblehre
- Optional: Lasergravierer (für feine Details/Alternative zur V-Bit-Gravur) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & Maße festlegen
20–40 MinutenEntscheide Format (z. B. 300x200 mm), Anzahl der Puzzleteile (z. B. 24) und Größe der Fotoeinlassung (z. B. 200x140 mm recessed 2 mm). Lege Position für Namen/Datum und Dekor-Elemente fest.
- Für Familienfotos ist ein Rechteck von ca. 200x140 mm für 300x200 mm gut geeignet.
- Plane einen 2 mm tiefen Pocket für Foto/Print, damit das Foto bündig liegt und besser geschützt ist.
Design in CAD (Vektorpfade & Gravuren)
60–120 MinutenErzeuge die Puzzle-Kontur (Vektor-Jigsaw-Pattern oder manuelles Layout), die Gravurpfade (Namen, Datum, Weihnachtsmotive) und die Fotoaussparung im CAD-Programm. Stelle sicher, dass Fräsbahnen zusammenhängend sind und Materialstärke berücksichtigt wird.
- Nutzt vorhandene Jigsaw-Generatoren als Ausgangspunkt (z. B. Jigsaw plugin oder selbst gezeichnete Splines).
- Runde interne Ecken leicht, damit der 3mm Fräser ohne scharfe Innenradien arbeiten kann.
- Schriftgrößen testen: Für 6 mm Holz sind 2.5–3 mm Strichstärke für die Gravur gut lesbar mit V-Bit.
CAM: Werkzeugwege erstellen & Simulation
30–60 MinutenLade die Vektordaten in die CAM-Software, definiere Werkzeuge (V-Bit für Gravur, 3 mm Downcut für Kontur) und erstelle Operationen: Pocket (Fotoeinlass), Gravur, Konturschnitt (full depth). Simuliere die Fräsbahnen, prüfe Rampen und Zu- / Abfahrten.
- Bei Konturschnitt: 2–3 Durchgänge (z. B. 50% Stepdown) bei 6 mm Material, um Belastung zu reduzieren.
- Setze kleineren Vorschub für Gravur (V-Bit), um saubere Schriftkanten zu erhalten.
Material vorbereiten & fixieren
15–30 MinutenPlatte zuschneiden (falls nötig), Kanten entgraten, Platte auf dem CNC-Tisch fixieren (Vakuum, Zwingen oder doppelseitiges Klebeband). Nullpunkt setzen (Werkstück-Koordinate) genau an Referenzpunkt.
- Verwende dünnes Klebeband über Kanten, damit Ausrisse minimiert werden.
- Kontrolliere, dass die Platte plan liegt — schiefe Fixierung führt zu ungleichem Schnitt.
CNC-Fräsen: Pocket, Gravur & Kontur
60–150 Minuten (abhängig von Frässtrategie und Maschinenleistung)Starte mit Pocket-Fräse für Foto-Tasche (falls vorgesehen), dann Gravur-Operation mit V-Bit, zuletzt Konturschnitt der Puzzleteile (Full depth). Beobachte erste Minuten, um Vibrationen/Probleme zu erkennen.
- Kühlung: keine Flüssigkeit bei Multiplex — saubere Späne regelmäßig absaugen.
- Achte auf Spitzenschärfe der Fräser; stumpfe Fräser verbrennen Holz und hinterlassen Fasern.
- Für feine Details langsam und mit mehreren überlappenden Durchgängen fräsen.
Entgraten, Ausbrechen & Grobschliff
30–60 MinutenEntferne die Platte aus der Maschine, breche Verstifte / ist-Zapfen auseinander, entferne Gratstücke. Schleife Flächen und Kanten mit K120 -> K240, schleife Gravuren vorsichtig mit Pinsel und ggf. K240.
- Verwende feine Feilen für innen liegende Ecken der Puzzleteile.
- Teste, ob Puzzleteile gut zusammenpassen; bei zu engem Sitz leicht mit Schleifpapier nacharbeiten.
Foto vorbereiten & einlegen / aufkleben
15–30 MinutenZuschneiden des Fotodrucks auf exakte Maßangaben. Bei Vinyl-Aufkleber: ausrichten, blasenfrei andrücken. Bei klassischen Fotoabzügen: dünn mit Sprühkleber / PVA beschichten und in die Tasche legen.
- Vor dem endgültigen Kleben ein Probeeinlegen machen, um Position exakt zu prüfen.
- Beim Aufkleben von Vinyl mit Rakel von Mitte nach außen arbeiten, um Blasen zu vermeiden.
Finish: Klarlack auftragen & Endkontrolle
20–40 Minuten aktive Zeit (+Trocknungszeit 1–4 Stunden zwischen Schichten)Leichte Staubentfernung, anschließend 1–2 Schichten Klarlack (Satin). Nach dem Trocknen finale Qualitätskontrolle: Kanten prüfen, Puzzle-Fit testen, Gravur prüfen.
- Zwischen den Schichten kurz anschleifen (K400) für glattes Finish.
- Für Geschenkzwecke: kleine Holzkeile oder Papier zum Fixieren der Puzzle-Ecken in der Box beilegen.
Verpacken & Beschriften
10–20 MinutenPuzzle sorgfältig in Geschenkbox legen, ggf. Anleitung / Karte mit Name/Datum beilegen, Versandpolster anbringen.
- Verwende dünne Einlagen, damit Puzzleteile beim Transport nicht verrutschen.
- Optional: personalisierte Geschenkanhänger mit gleicher Lasergravur ergänzen.
