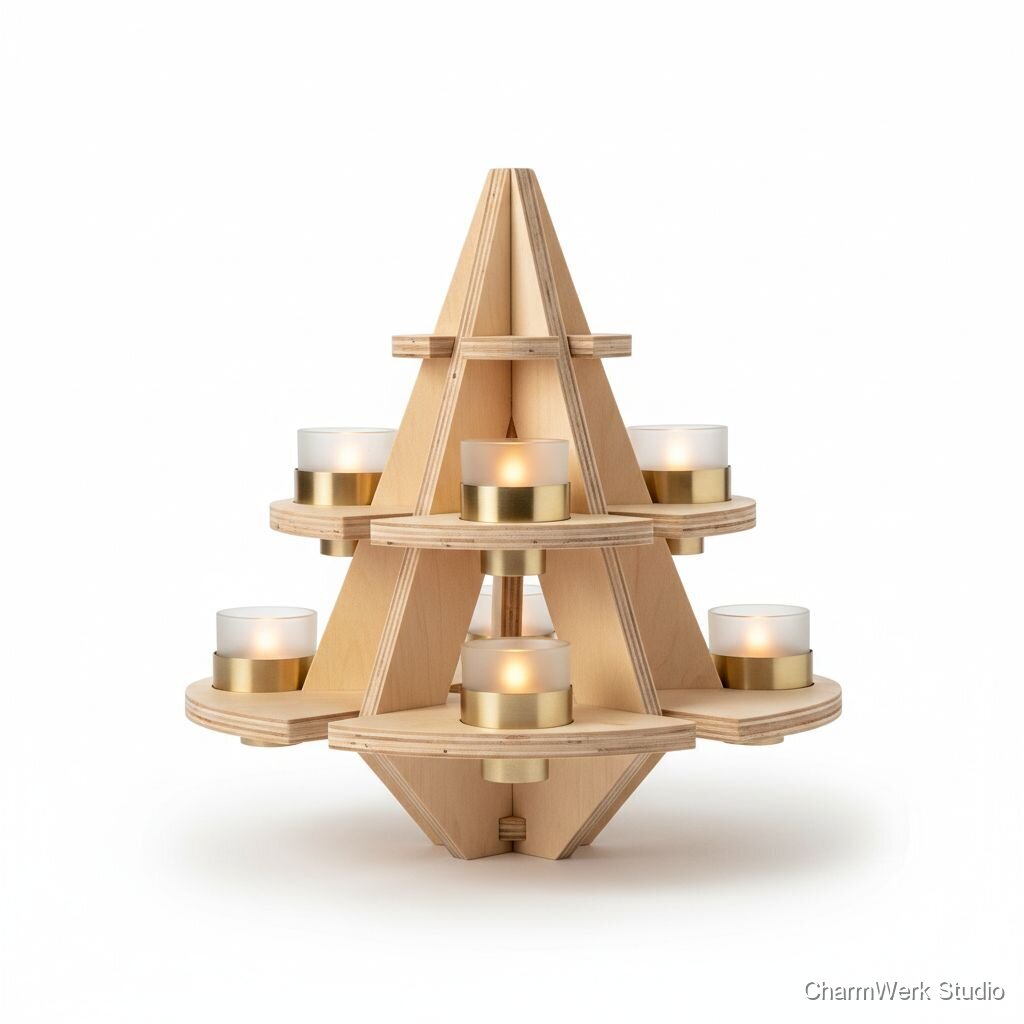

CNC-Weihnachtsbaum-Kerzenpyramide als Stecksystem
Eine moderne Interpretation der Weihnachtspyramide: gefräste Steckteile formen einen Baum, in dessen Ebenen Teelichter stehen. Ein beeindruckendes Centerpiece, das sich nach dem Fest flach verstauen lässt.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Birke-Multiplex 6 mm (ein zugeschnittenes Stück ~35 x 35 cm)
1 Stück
€12,00
Metallhülsen / Teelicht-Einsätze (Edelstahl) optional
8 Stück
€2,00 (Päckchen / Einzelpreis ~€0,25)
Teelichter (Para/Wachs) oder LED-Teelichter
8–10 Stück
€1,50
Holzleim (D4 wasserfest, kleine Tube)
1 Tube
€3,00
Feines Schleifpapier (K120, K240, K400 – je 2 Blätter)
Satz
€3,00
Dänisches Öl oder seidenmatter Klarlack (100 ml)
100 ml
€7,00
Masking Tape / Kontaktkleber / doppelseitiges Klebeband (für Befestigung beim Fräsen)
kleine Menge
€1,50
Verpackungsmaterial (Karton, Schaumstoffeinlage)
1 Set
€4,00
Benötigte Werkzeuge
- CNC-Fräse (Fräszentrum) oder CNC-Service optional
- Fräser: 3 mm bzw. 6 mm Downcut (VHM), ggf. 2 mm für feine Kerne optional
- CAM-Software (Fusion 360, VCarve, Aspire etc.) optional
- Spannsystem: Vakuumtisch / Schraubzwingen / doppelseitiges Klebeband optional
- Bohrmaschine / Ständerbohrmaschine (für Hülsenvorbohrungen, optional) optional
- Bandschleifer / Exzenterschleifer / Handschleifklotz optional
- Präzisionslineal, Winkel, Messschieber optional
- Pressvorrichtung oder Handpresse (zum Einpressen der Metallhülsen) optional
- Feine Raspel oder Messingbürste (für Kantenbearbeitung) optional
- Lasergravierer (optional für Personalisierung) optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & Konstruktion (CAD)
2 hEntwurf der Pyramide in CAD. Definiere Anzahl der Ebenen, Durchmesser jedes Rings, Steckverbindungsprofil (Toleranzspiel z. B. 0,1–0,2 mm) und Aussparungen für Teelichter/Metallhülsen. Lege die Stapelreihenfolge und Flachpackmaß fest.
- Plane die Steckverbindungen als Zapfen + Schlitze; teste Toleranz mit 1–2 mm Probestreifen.
- Berücksichtige Fräserdurchmesser beim Umriss (Tool compensation).
CAM / Nesting / Werkzeugwege
1.5 hImportiere die CAD-Teile in CAM. Lege Frässtrategien fest: Außenkontur (Climb/Conventional), Innenausschnitte, Taschfräsen für Teelicht-Aussparungen und ggf. Gravurpfade. Erstelle ein Nesting, um Material effizient zu nutzen.
- Nutze Lead-ins/-outs kurz halten, um saubere Konturen zu bekommen.
- Führe eine Simulation (Backplot) aus, um Kollisionen zu vermeiden.
Materialvorbereitung & Einspannen
0.5 hZuschneiden (falls nötig) und Reinigen des Sperrholzstücks. Werkstück sicher mit Vakuum oder Schraubzwingen aufspannen; Oberseite mit Maskingtape schützen, um Ausrisse zu reduzieren.
- Klebeband über Säge-/Fräs-Kontur reduziert Ausrisse bei Multiplex.
- Markiere die Holseite (oben/unten) und Fräsrichtung.
Probeschnitt / Testfit
0.5 hFräse zuerst einen oder zwei Prototypsteile (kleiner Zapfen oder ein einzelnes Level) aus günstigem Restholz, um Passung und Toleranzen zu prüfen.
- Teste Passung trocken (ohne Leim). Falls zu eng/zu locker, passe CAM-Abzug/Spiel an.
- Notiere Fräserverschleiß – das verändert die Passung.
Vollständiger Fräsjob
1.0 hFräse alle Teile: Ebenenringe, Mittelstammsegmente (oder Steckzapfen), Basisplatte, Teelichtaussparungen und optionale Gravuren. Arbeite in gleichen Fräserdurchgängen, um Werkzeugwechsel zu minimieren.
- Nutze Helix- oder Ramping-Bewegungen bei dicken Schnitten, um Materialüberlastung zu vermeiden.
- Beobachte die Ausspäne – bei starker Erwärmung langsamere Vorschubgeschwindigkeit wählen.
Entgraten & Feinschliff
1.5 hEntferne die Teile vom Frästisch, löse Stege. Entgrate Kanten mit Feile und Schleifpapier (K120 → K240 → K400). Breche scharfe Kanten (0,2–0,5 mm).
- Schleife die Steckverbindungen nur leicht, um Passungen nicht zu verändern.
- Reinige Holzstaub gründlich vor dem Ölen/Lackieren.
Lasergravur / Personalisierung (optional)
0.75 hFalls Personalisierungen vorgesehen sind: Gravurpfade mit Laser in der vorbereiteten Fläche ausführen. Alternativ: manuelle Brandmalerei oder Einfüllfarbe.
- Probegravur an Reststück machen für Helligkeit/Tiefen-Einstellung.
- Bei Einfüllfarbe: nach Gravur trocknen lassen, überschüssige Farbe vorsichtig abwischen.
Oberflächenbehandlung
1.0 h (zzgl. Trocknungszeiten)Auftragen von Dänischem Öl oder Klarlack in 1–2 Schichten (je nach Produkt Trocknungszeit beachten). Zwischenschliff (K400) für seidenmatten Effekt.
- Öl in Richtung der Maserung einreiben; nach 10–15 Minuten überschüssiges Öl abnehmen.
- Bei Lack: dünne, gleichmäßige Schichten auftragen; Pinselstriche vermeiden.
Metallhülsen einsetzen & Endmontage
0.5 hWenn Metallhülsen verwendet werden: Vorbohren bzw. leicht anfasen, Hülsen einpressen (Handpresse oder sanfter Hammer mit Unterlage). Steckverbindungen dry-fit, dann punktuell/verdeckte Verklebung mit Holzleim fixieren, falls gewünscht.
- Keine Vollverklebung, wenn Stecksystem für Transport zusammengedrückt werden soll – nur dort verkleben, wo dauerhafte Stabilität nötig ist.
- Gummifüße an Basis können die Oberfläche schonen.
Abnahme, Sicherheitstest & Verpackung
0.5 hPrüfe die Passgenauigkeit, standfesten Sitz der Teelichter/Hülsen und Brennraumfreiheit (Abstände). Montageanleitung und Hinweis zu Kerzenbetrieb beifügen. Verpackung so gestalten, dass flach verstauen möglich ist.
- Gib dem Kunden Hinweise: nur Teelichter mit max. Höhe X mm verwenden / LED empfehlen.
- Foto für Produktlisting machen: neutraler Hintergrund, Assembly-Shots zeigen.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
€320 (empfohlener Einzelhandels-/Atelierpreis für handgefertigte, personalisierte Ausführung)
€34 (geschätzte Materialkosten pro Stück)
€48 (vereinfachte Rechnung: Verkaufspreis €320 − Materialkosten €34 − kalkulierter Arbeitsaufwand/Gemeinkosten pauschal €238 = €48 Gewinn; detaillierte Kalkulation siehe Hinweise)
15%8–12 Stunden (inkl. Design, CAM, Fräsen, Finish; Trocknungszeiten separat)
Nein
Mittel
Mittel
