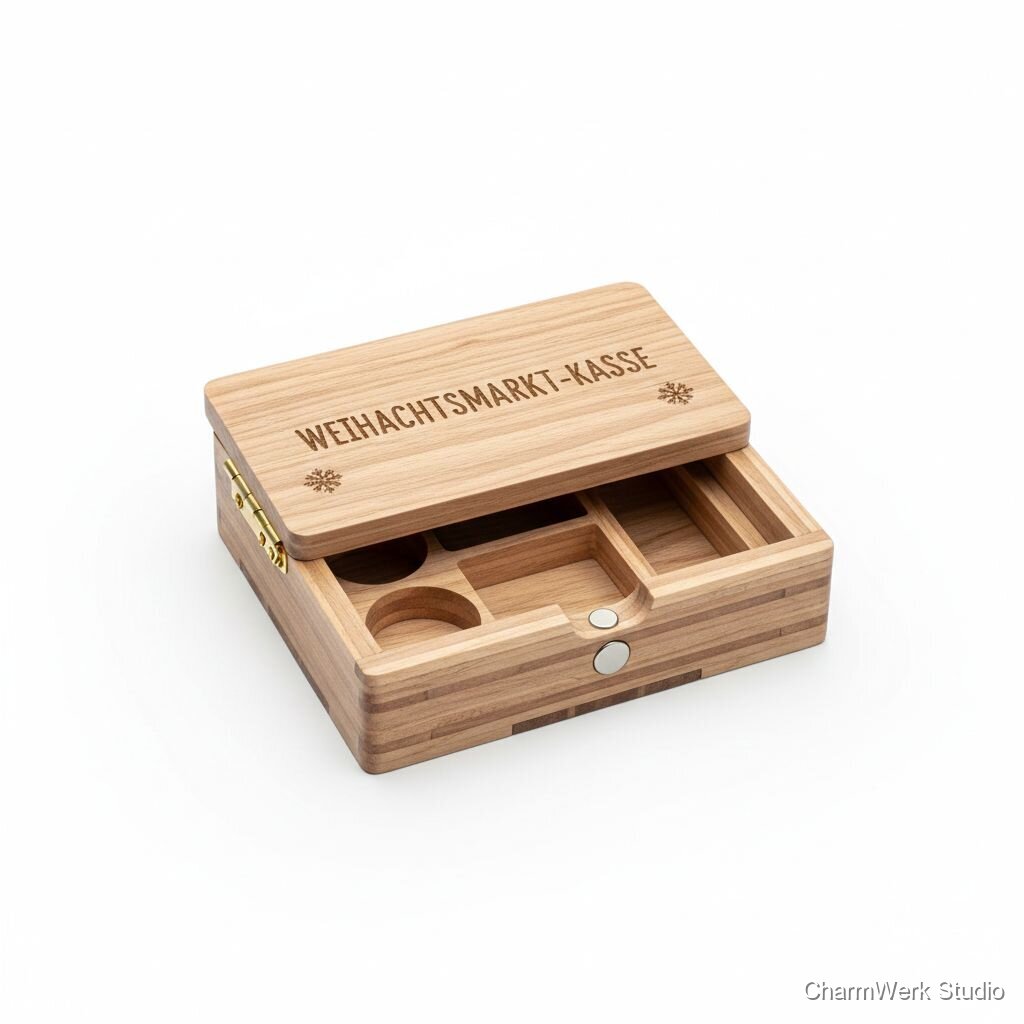

CNC-Weihnachtsmarkt-Tokenbox für Budgets & Münzen
Eine kleine Box mit gefrästen Fächern für Münzen/Token und einem Deckel „Weihnachtsmarkt-Kasse“. Perfekt für alle, die jedes Jahr den Markt besuchen – praktisch und ein bisschen augenzwinkernd.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Multiplex Birke 6 mm (Restbrett ~300 x 200 mm)
1
€6,00
Multiplex / Sperrholz 3 mm (Restbrett für Trennwände, ~300 x 200 mm)
1
€4,00
Mini-Scharniere (Edelstahl/Messing) 45–60 mm
1
€3,50
Neodym-Einpressmagnete Ø6 x 2–3 mm (Set, 4 Stück)
1 Set
€1,50
Holzleim (kleine Tube, z. B. D3)
1
€1,50
Feinschrauben / Messingstifte (kleine Packung)
1
€1,00
Hartwachsöl / Klarlack (kleine Probegröße)
1
€3,00
Selbstklebender Filz für Boden / Fächer (optional)
kleines Stück
€1,50
Benötigte Werkzeuge
- CNC-Fräse (hobby/3-Achs) mit geeignetem Arbeitsbereich optional
- Spannzange/Opferplatte & Schraubzwingen optional
- Fräser: Schruppfräser 3–4 mm, Schlichtfräser 1.5–2 mm (spiral, Holz) optional
- Fräser zum Pocketen für Magnete (z. B. D=6 mm) optional
- Bohrer / Körner für Vorbohrungen (falls Schrauben verwendet werden) optional
- Caliper / Schublehre optional
- Schleifpapier Körnung 120 / 180 / 240 optional
- Feile / Kantenhobel (optional) optional
- Pinsel oder Lappen zum Auftragen des Öls optional
- CAD/CAM-Software (z. B. Fusion 360, VCarve, Estlcam) optional
- Lasergravierer (optional, für feine Gravur) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & Maße festlegen
30–45 MinutenEntscheide, wie viele Fächer (z. B. 6 Fächer: 3x Token, 2x 1€, 1x 2€) und die Innenmaße. Plane Materialstärken (6 mm Korpus, 3 mm Trennwände) und Spiel für Steckverbindungen (~0,1–0,2 mm je nach Fräser). Lege Gravurdesign für den Deckel fest („Weihnachtsmarkt-Kasse", Icon) in Vektorform.
- Messe typische Münzen/Token und lege Innenmaße so, dass Münzen flach liegen (Münzdurchmesser + 1–2 mm Spiel).
- Plane kleine Ausparungen oder Griffkerben in jedem Fach für leichteres Greifen.
CAD-Modell erstellen
30–60 MinutenErstelle das 3D-Modell des Bodens, der Seitenwände, des Deckels und der Trennwände in Fusion 360 oder ähnlichem. Nutze parametrische Maße (Materialstärke als Parameter). Ergänze Taschen (pockets) für Magnete und ggf. Versenkungen für das Scharnier.
- Nutze parametrische Skizzen, um schnell Varianten (mehr/weniger Fächer) auszuprobieren.
- Wenn du Steckverbindungen verwenden willst, rechne die Kerf-/Fräserbreite ein oder nutze Pressfit-Toleranzen von 0,1–0,2 mm.
CAM setzen (Fräswege & Reihenfolge)
30–45 MinutenErstelle Fräsbahnen: Taschen für Fächer, Nuten für Trennwände, Außenkontur, Gravur. Wähle geeignete Fräser (z. B. 3 mm Schrupp, 2 mm Schlicht) und Parameter (Drehzahl, Vorschub) basierend auf Material. Lege Reihenfolge fest: Taschen zuerst, Gravur, Außenkontur zuletzt.
- Fahre zunächst ein 'Air cut' (ohne Material), um Fehler in der Kontur zu entdecken.
- Bei kleinen Teilen: mehrere Durchgänge mit reduzierter Z-Abrästiefe für saubere Kanten.
Material vorbereiten & einspannen
15–20 MinutenZuschneiden der Holzreste auf benötigte Größe (falls nötig). Opferplatte sauber, Brett plan aufs Werkstück kleben oder mit Schraubzwingen fixieren. Referenzpunkt am Werkstück setzen (Nullpunkt).
- Verwende Klebeband + Schraubzwingen oder Vakuumtisch für sauberen Halt.
- Präge einen kleinen Kennpunkt auf das Werkstück (z. B. Körnerstelle) zur exakten Nullpunktsetzung.
Testlauf & Fräsen
60–120 Minuten (Maschinenlaufzeit inkl. Gravur)Führe einen Trockenlauf (ohne Spindel) durch. Wenn alles passt, fräse Taschen, Gravur und Außenkontur. Beobachte die Maschine beim ersten Durchlauf besonders bei der Gravur und dem Außenkonturschnitt.
- Beim Fräsen dünner Materialien langsam schneiden (kleine Zustellung), um Ausrisse zu vermeiden.
- Für feine Gravuren niedrige Vorschubgeschwindigkeit wählen, um saubere Linien zu erhalten.
Entgraten, Anpassen & Schleifen
30–45 MinutenTeile entnehmen, Baubreite prüfen, Grate an Kanten entfernen. Steck- bzw. Pressfit-Teile passte ggf. mit Feile oder Sandpapier nach. Schleife Außenkanten mit Korn 120 → 180 → 240.
- Achte besonders auf die Kanten der Außenkontur - dort sieht man Fräsriefen am stärksten.
- Benutze ein Kurven-Schleifklotz, um gleichmäßige abgerundete Kanten zu erhalten.
Montage: Kleben & Einsetzen
30–45 Minuten (plus Trocknungszeit Leim)Trennwände einkleben (Pinselspuren vermeiden), ggf. mit kleinen Schrauben sichern. Magnete probeweise einlegen und Polung prüfen (Deckel zu Boden). Hohlraum für Magnete mit feinem Fräser pocketen, Magnete mit Tropfen Sekundenkleber festkleben. Scharnier am Deckel und Korpus befestigen.
- Markiere die Magnetpositionen vorher auf beiden Teilen, damit Anziehung/Abstoßung stimmt.
- Verwende flüssigen Leim sparsam und klemme gut, um Überstand zu vermeiden.
Finish & Gravur nacharbeiten
30–45 Minuten (plus Trocknungszeit)Filz einlegen (optional), Hartwachsöl dünn auftragen, trocknen lassen und leicht polieren. Falls Gravur farbig akzentuiert werden soll, mit feinem Pinsel britische Holzlasur oder farbige Wachsfüllung einbringen.
- Hartwachsöl in dünnen Schichten auftragen und zwischen den Schichten leicht anschleifen.
- Für kontrastreiche Gravuren: Gravur leicht anschleifen und mit dunkler Holzlasur füllen, Überschuss sofort entfernen.
Abschließende Kontrolle & Verpackung
15 MinutenFunktionstest (Öffnen/Schließen, Magnetkraft, Passgenauigkeit), Endgewicht prüfen, Geschenkverpackung vorbereiten (optional mit Etikett und Pflegehinweis zum Holz).
- Füge eine kleine Pflegeanleitung für das Hartwachsöl bei (z. B. alle 1–2 Jahre Auffrischung).
- Versende gepolstert, damit Scharnier/Magnete nicht belastet werden.
Markt & Machbarkeit
€65,00 (Standardversion ohne aufwändige Personalisierung)
€23,00
€42,00
65%4–6 Stunden (inkl. CAD/CAM, Fräsen, Nachbearbeitung — aktive Arbeitszeit ~2 Stunden)
Nein
Mittel
Mittel
