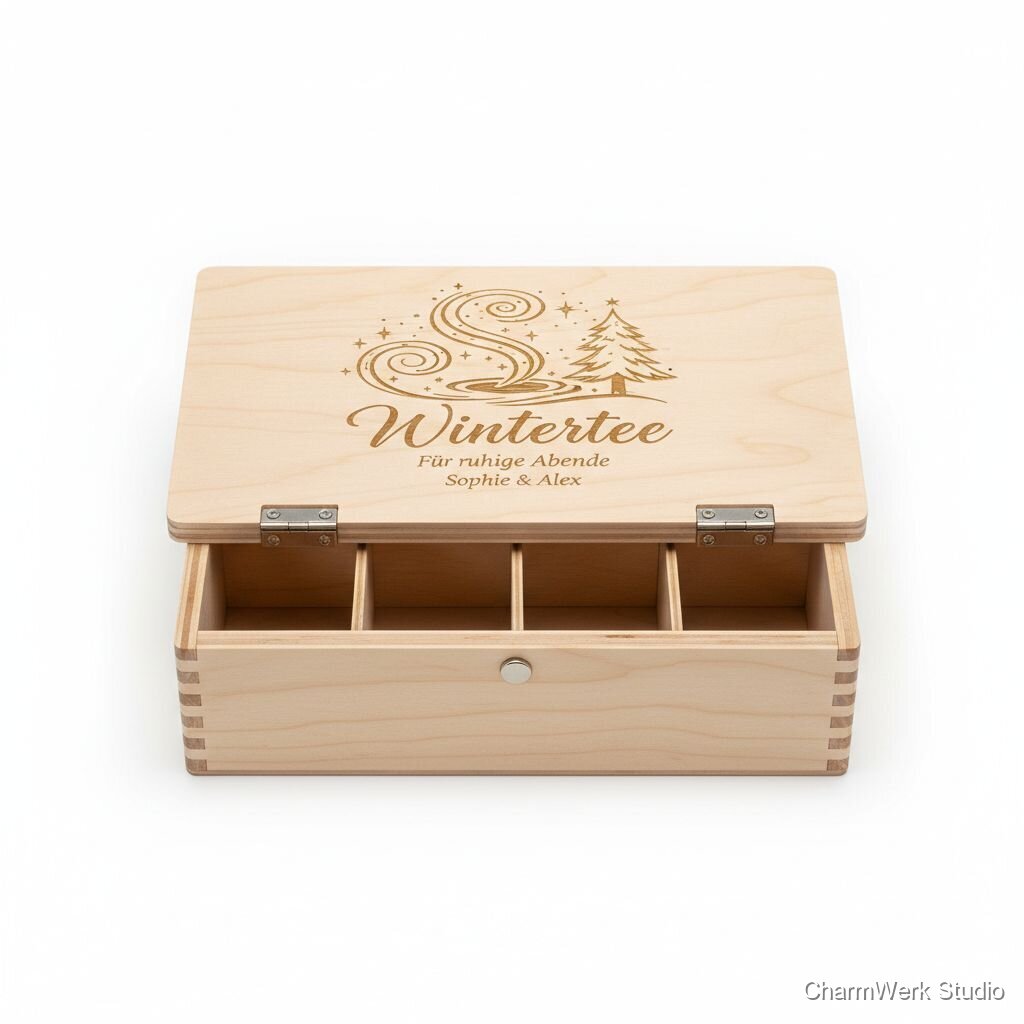

CNC-„Wintertee“-Box mit Fächern und Deckelgravur
Eine Teebox mit gefrästen Fächern für verschiedene Wintertees und einem Deckelmotiv (Dampf, Sterne, Tanne). Mit Name und kurzer Widmung wird daraus ein warmherziges Geschenk für ruhige Abende.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Multiplex 9 mm (Reststück ~300 x 300 mm)
1 Stück (ca. 0,09 m²)
≈€6 - €12
Birke-Multiplex 6 mm (für Trennwände, optional)
1 Stück (ca. 300 x 150 mm) oder Reste
≈€4 - €8
Scharnier (verdecktes Kleinscharnier) oder 2 Mini-Scharniere
2 Stück
≈€3 - €8
Magnetverschluss (Neodym, eingelassen)
1 Satz (2 Teile)
≈€1.50 - €3
Holzleim (D3 oder D4)
Kleine Tube / Anteil
≈€1 - €3 (anteilig)
Schleifpapier (Körnung 120, 180, 240)
Sätze (anteilig)
≈€2 - €4
Dänisches Öl / Möbelöl (kleine Flasche 100 ml)
1 Flasche (anteilig)
≈€6 - €12
Filzstreifen zur Innenauskleidung (optional)
Stück / Streifen
≈€1.50 - €4
Fräser (CNC): 1x 3 mm Gerade, 1x V-Bit 60° 0.8-1 mm Spitze
je 1
≈€6 - €20 (anteilig vom Set)
Kleinteile/Verbrauchsmaterial (Klammern, Holzreste, Abdeckband)
diverse
≈€2 - €5
Benötigte Werkzeuge
- CNC-Fräse (z. B. Shapeoko, OX CNC oder vergleichbar) optional
- Spannvorrichtung/Vakuumtisch oder Schraubzwingen optional
- PC mit CAD/CAM-Software (Fusion 360, VCarve, Estlcam) optional
- Exzenterschleifer / Schleifklotz optional
- Pinsel/Leinenlappen für Ölauftragung optional
- Feinzange / Pinzette (für Magnete und Kleinteile) optional
- Feile / Kantenbrecher optional
- Messschieber / Stahlmaß / Winkel optional
- Schutzbrille, Gehörschutz, Atemschutz optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & Maße festlegen
30–45 MinutenBestimme Gesamtmaße, Anzahl und Größe der Fächer (Standard-Teebeutel ≈ 6 x 6 cm). Lege Wandstärke (9 mm) und Aufbau (gezapfte/ gesteckte Finger- bzw. Nut-Verbindung) fest. Entscheide, ob Einlage herausnehmbar sein soll.
- Plane Innenmaße so, dass Teebeutel leicht entnommen werden (Fachbreite ≈ 6,5–7 mm für einzeln gefaltete Teebeutel).
- Bei 9 mm Material: Innenmaße = Außenmaß − 2×9 mm, berücksichtige das bei der CAD-Erstellung.
CAD-Modell erstellen (2D-Schnitte + Gravur)
45–90 MinutenErstelle in Fusion 360 / VCarve das 2D-Profil aller seitlichen Teile, Deckel und Einleger. Lege die Gravurpfade auf dem Deckel an (V-Carve für Dampf, Sterne, Tanne; Platz für Namen/Widmung). Plane Werkstückorientierung und Nesting auf dem Brett.
- Für saubere V-Carve-Gravuren: setze Kontrast durch ausreichende Frästiefe (0.8–1.2 mm) und teste V-Bit-Steigung an Restmaterial.
- Nutze parametrische Skizzen (Fusion 360) damit du Größen für unterschiedliche Fachanzahlen leicht anpassen kannst.
CAM: Werkzeugwege & Einstellungen
30–45 MinutenRichte Fräser (Gerade zum Konturieren, V-Bit für Gravur) ein und erzeuge die Fräsbahnen (Innenausschnitte zuerst, dann Gravur, danach Außenkontur). Lege geeignete Schnittgeschwindigkeiten (z. B. 18–24 mm/s Vorschub, 2–4 mm Zustellung bei 9 mm) und Kühlstrategie fest.
- Immer sichere Vorschübe und kleine Zustellungen wählen, wenn du feines Multiplex fräst, um Ausrisse zu minimieren.
- Simuliere Laufwege in der CAM-Software, um Kollisionen zu vermeiden.
Zuschnitt & Fräsen auf CNC
1.5–3 Stunden (abhängig von Anzahl der Einzelfräsungen und Materialwechsel)Spanne das Brett, richte die Nullpunkte aus und starte die Fräsprogramme: zuerst Ausfräsungen/Nuten für Einleger, dann Gravur, zuletzt Außenkontur. Überwache den Job und achte auf Späne, Vibrationen und sauberen Fräserkontakt.
- Verwende Staubabsaugung und gegebenenfalls Vakuumtisch für sauberes Ergebnis.
- Bei Überständen kleine Passungen planen (0,1–0,2 mm Spiel) — lieber leicht nachpassen, als zu eng zu fräsen.
Nacharbeit: Entgraten, Fügen & Testpassung
60–90 MinutenEntgrate Kanten mit feinem Schleifpapier/Feile, teste die Passung der Einleger und passe ggf. mit Raspel/Feile an. Sitz der Magnete prüfen (Position anzeichnen, Kavität fräsen, Magnet verkleben). Scharniere provisorisch anbringen und Position kontrollieren.
- Beim Verkleben der Magnete auf Polarität achten (Deckel und Korpus müssen korrekt ausgerichtet sein).
- Scharniere vorbohren oder mit dünner Schicht Holzleim fixieren, damit sich nichts verschiebt.
Feinschliff & Gravurbetonung
30–60 MinutenFeinschliff mit 180–240er Körnung, Gravurkontakte mit Pinsel reinigen. Optional: Gravur in Farbe füllen (Acrylfarbe oder farbiges Wachs) und überschüssiges Material abwischen.
- Farbe nur in kleinen Mengen auftragen; nach Trocknung überschüssige Farbe mit Wattestäbchen entfernen.
- Teste Finish auf Reststück, um Farbton und Saugverhalten zu prüfen.
Oberflächenbehandlung
30–60 Minuten aktiver Aufwand + Trockenzeiten (2–24 h insgesamt)Ölauftrag: dünne Schicht Öl mit Lappen auftragen, nach 10–20 Minuten abnehmen; nach 6–8 Stunden zweiten Durchgang. Kantenbrechung (0,5 mm) mit Schleifpapier oder Kantenhobel abschließen.
- Weniger ist mehr: mehrere dünne Ölschichten ergeben schöneres, gleichmäßigeres Finish als eine dicke Schicht.
- Trocknungszeiten beachten — die angegebene Gesamtzeit enthält nur die aktive Arbeitszeit.
Endmontage & Qualitätscheck
30–45 MinutenScharniere und Magnet final befestigen, Einleger einsetzen, Filz einlegen und Funktionstest (Deckelöffnen/Schließen, Sitz der Teebeutel) durchführen. Verpackung (Geschenkbox, Band) vorbereiten.
- Markiere Montagebohrungen bereits im CAD, das spart Zeit und erhöht Genauigkeit.
- Mache ein Foto für Produktabbildung (Gute Beleuchtung) — wichtig für Verkauf und Dokumentation.
Markt & Machbarkeit
€140 (empfohlener Standard-Preis für handgefertigte, personalisierte Version). Premiumpreis empfohlen: €250–€300 (für aufwändige Einlagen, farbige Gravurfüllung, hochwertige Beschläge).
≈€30 (Holz, Beschläge, Öl, Verbrauchsmaterial)
≈€110 bei Verkauf zu €140 (Bruttomarge = Verkaufspreis − Materialkosten).
79%7–10 Stunden (aktive Arbeitszeit ≈ 7–8 h; zusätzliche Trocknungszeiten für Finish)
Nein
Mittel
Mittel
