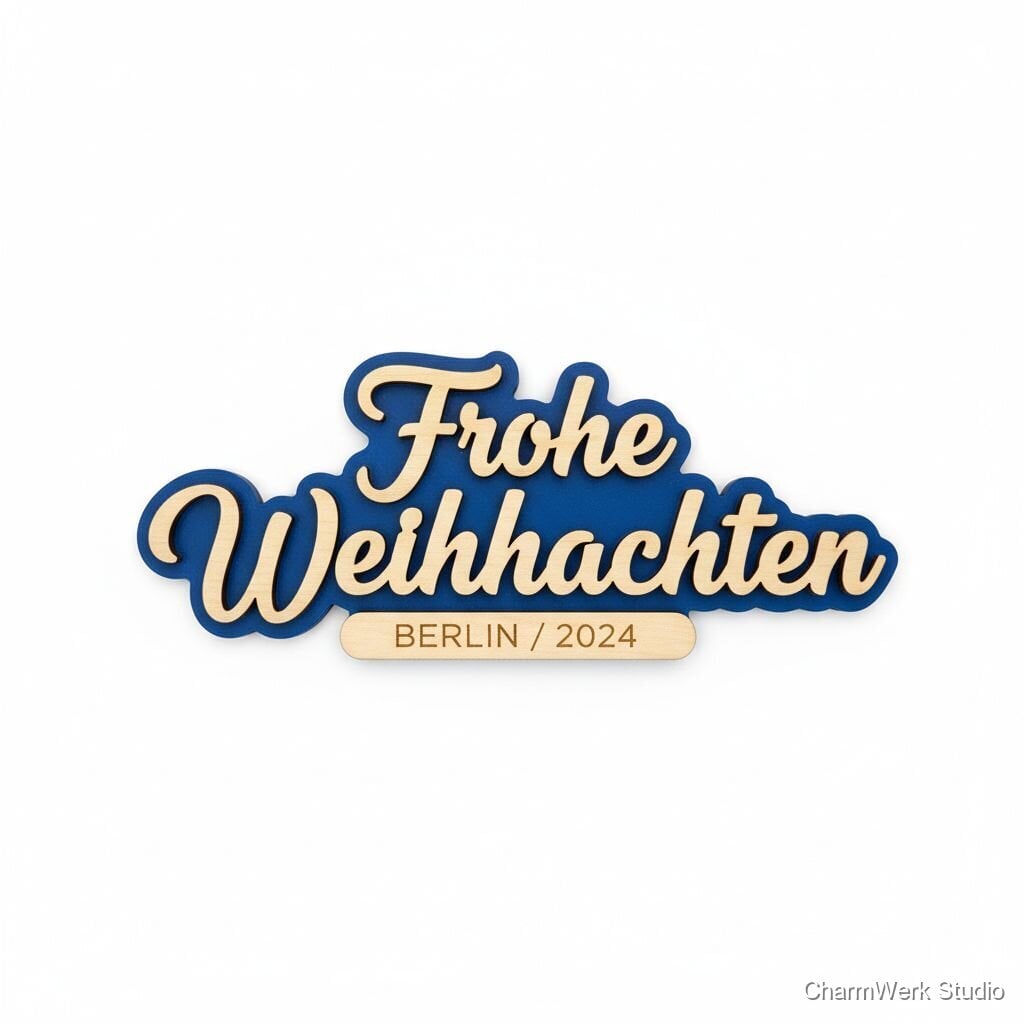

CNC-Schriftzug „Frohe Weihnachten“ mit 3D-Schattenlage
Ein gefräster Holzschriftzug als Wanddeko, hinterlegt mit einer 3D-gedruckten Schattenlage in Kontrastfarbe für einen modernen 3D-Effekt. Mit kleiner Gravur (Ort/Jahr) wird’s zum jährlichen Lieblingsstück.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Sperrholz 6 mm (Schnittstück ~300 x 700 mm)
1 Stück
≈ 6,00 €
PLA- oder PETG-Filament (Kontrastfarbe), Verbrauch ca. 20–40 g
≈ 30 g
≈ 0,60 € (bei 20 €/kg)
Holzleim (PVA) / optional 2K-Epoxy (für dauerhafte Verbindung)
kleine Menge (5–10 g)
≈ 1,00 €
Klarlack / Dänisches Öl (kleine Flasche 100 ml, anteilig verwendet)
ca. 10–20 ml
≈ 3,00 €
Feinschleifpapier (K120, K240, K320)
einige Blätter
≈ 0,50 €
Masking-Tape / Maler-Klebeband
kleines Stück
≈ 0,30 €
Kleinteile: Aufhängung (Schlüsselloch oder Abstandshalter), ggf. Schrauben
Satz
≈ 1,00 €
Optional: Holzspachtel / Füller
kleine Menge
≈ 0,50 €
Benötigte Werkzeuge
- CNC-Fräse / Router (hobby/Profi) optional
- Fräsersatz: 3 mm oder 6 mm Geradefräser (1/8" bzw. 1/4") optional
- 3D-Drucker (FDM) mit 0.4 mm Düse optional
- Säge / Trennscheibe (zum Zuschnitt des Rohbretts) optional
- Schleifblock / Exzenterschleifer (optional) optional
- Feine Pinsel, Lappen optional
- Zwingen / Klemmhilfen optional
- Bohrer (für Positionier-Dübel, falls verwendet) optional
- Schutz: Staubabsaugung, Atemschutzmaske, Schutzbrille optional
- CAD/Vektor-Software (z. B. Fusion360, Inkscape) + Slicer (z. B. Cura) + CAM-Software für CNC optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & Design
30–60 MinutenWähle Schriftart, Maße und Layout für ‚Frohe Weihnachten‘. Erstelle Vektorpfade (SVG) für die CNC-Fräse (konturgeschnitten) und exportiere separate Pfade für Innenausschnitte/Gravur (Ort/Jahr). Erstelle parallele 3D-Form (extrudierte Kontur) als STL für die Schattenlage. Größe orientiert sich an verfügbaren Materialmaßen (empfohlen Breite 50–60 cm).
- Bei Script-/Ligatur-Schriften auf zusammenhängende Pfade achten, damit der Schriftzug beim Fräsen zusammenhängend bleibt.
- Für saubere Kanten als inneren Versatz 1–1.5 mm an den Ecken planen (Fillet), damit die 3D-Lage sauber sitzt.
- Gravur (Ort/Jahr) kleinhalten (z. B. 10–14 pt je nach Font) und als separate Ebene im CAM ablegen.
CAM & Fräserwahl
15–30 MinutenImportiere die SVG in deine CAM-Software. Lege Konturfräsen für den Außen- und ggf. Innenbereich fest. Wähle geeignete Fräser (z. B. 3 mm/6 mm Geradefräser). Erstelle G-Code für CNC. Für Gravur/G-Engravings kleine V-Bit (z. B. 30°) verwenden.
- Teilweise langsamer Vorschub (Feed) und mehrere Flachfräs-Pässe vermeiden Ausrisse (z. B. 2–3 mm Tiefen pro Durchgang max. bei 6 mm Material).
- Nutze climb- bzw. conventional cutting je nach Material; bei Sperrholz oft climb-cut für saubere Kanten.
- Simuliere den Job in der CAM, um Kollisionen zu vermeiden.
Rohmaterial zuschneiden & aufsparen
10–20 MinutenSäge das Sperrholz auf die benötigte Plattengröße zu und befestige es auf der CNC-Tischplatte (Klemmleisten oder Vakuumtisch).
- Klebeband + Schrauben als zusätzliche Fixierung nutzen, damit keine Markierungen entstehen.
- Staubabsaugung und Staubmaske verwenden.
CNC-Fräsen des Schriftzugs (Front)
30–90 Minuten (abhängig Größe und Anzahl Pässe)Fahre den G-Code aus: Außenkontur, Innenkonturen und Gravur. Entferne zum Schluss eventuelle Brückenreste und entgrate die Kanten.
- Ein Teststück in gleicher Materialstärke fräsen, um Schnittparameter zu prüfen.
- Nach jedem Durchgang Absaugen und Kontrolle auf Ausrisse.
3D-Druck der Schattenlage
60–150 Minuten (kann parallel zu anderen Arbeiten laufen)Slicen des STL mit 0.2–0.3 mm Schichthöhe, 15–25 % Infill, 2 Perimeter. Druckposition so wählen, dass die Oberfläche sauber und flächig wird. Druckzeit meist 60–150 Minuten (je nach Größe und Schichthöhe).
- Dünne (3–5 mm) Schattenlage mit guter Perimeter-Verbindung drucken, damit die Kante scharf ist.
- Verwende filamentfarbigen Kontrast (z. B. schwarz) statt Nachlackieren, dann ist keine Finish-Zeit nötig.
- Bei PETG gute Haftung und langsamer drucken, um Stringing zu vermeiden.
Oberflächenbearbeitung & Finish
20–40 Minuten (plus Trocknungszeiten)Frontschrift leicht verschleifen (K240–320), Gratkanten brechen. Bei Bedarf Holzausbesserungen spachteln, dann mit Öl/Lack behandeln. 3D-gedruckte Schattenlage bei Bedarf kurz anschleifen und ggf. Spraylack für glatte Optik auftragen.
- Öl in dünnen Schichten auftragen und gut abwischen, so vermeidest du klebrige Stellen.
- Bei sichtbarer Faserstruktur ggf. feucht anschleifen und nachölen.
- Lack trocknen lassen (bei Sprühlack 20–60 min Anlaufzeit, vollständige Aushärtung länger).
Ausrichten & Verklebung
15–30 Minuten (Klebefixierung + Aushärtung beachten)Positioniere die 3D-Schattenlage exakt hinter dem Holzschriftzug. Zur exakten Ausrichtung können kleine Führungsstifte (gedruckt oder Holzdübel) eingesetzt werden. Klebe mit dünnem PVA oder, für dauerhafte Verbindung, mit 2K-Epoxy.
- Leichtes Andrücken mit Zwingen oder Gewichten, aber keine seitliche Verschiebung verursachen.
- Bei Verwendung von Epoxy vorher Probeverklebung auf Reststücken testen.
Montage & Endkontrolle
10–20 MinutenMontiere Aufhängung, prüfe Lage, Kanten und Gravur. Verpacke das Produkt staubfrei für den Versand oder die Geschenkübergabe.
- Verwende Filzpolster an der Rückseite, wenn der Schriftzug nah an der Wand hängen soll, um Schleifspuren zu vermeiden.
- Fotos für Produktliste machen (Gute Beleuchtung, Detailaufnahmen der Gravur).
Markt & Machbarkeit
≈ 55,00 € (Empfehlung für 50–60 cm-Variante; Varianten kleiner/größer entsprechend anpassen)
≈ 13,00 € – 25,00 € (typisch ≈ 22,00 €)
≈ 33,00 € (bei Verkauf 55,00 € und Materialkosten 22,00 €) — Arbeitszeit nicht berechnet
60%3–6 Stunden (inkl. Wartezeiten; aktive Arbeit 2.5–4 Std.)
Nein
Hoch
Mittel
