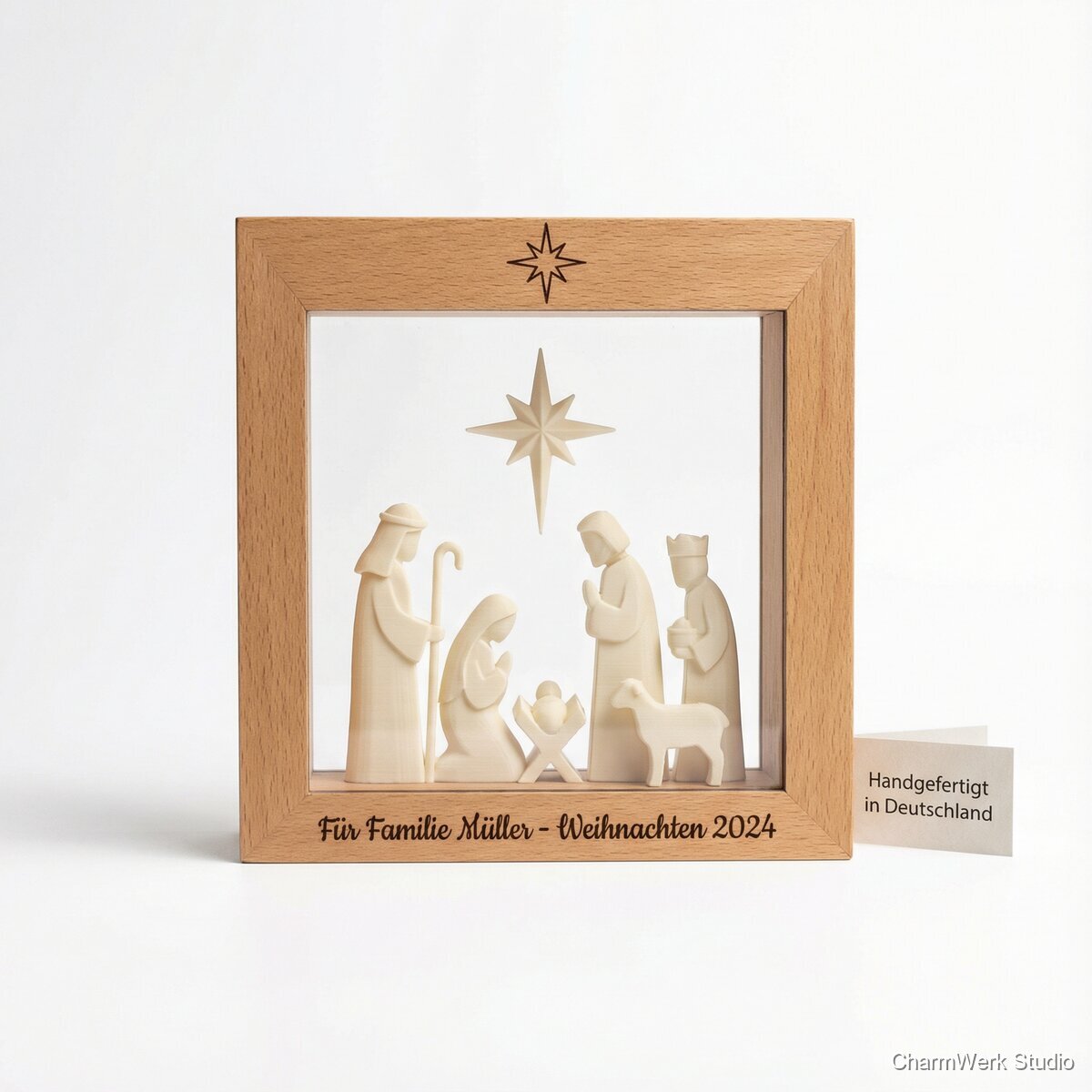

Mini-Krippenrahmen mit Gravur und 3D-Figuren
Ein eleganter Holzrahmen mit lasergraviertem Stern von Bethlehem und persönlicher Widmung, darin stehen kleine 3D-gedruckte Krippenfiguren als modernes Relief. Eine zeitlose Interpretation der Weihnachtsgeschichte – klein, stilvoll und sehr emotional als Familiengeschenk.

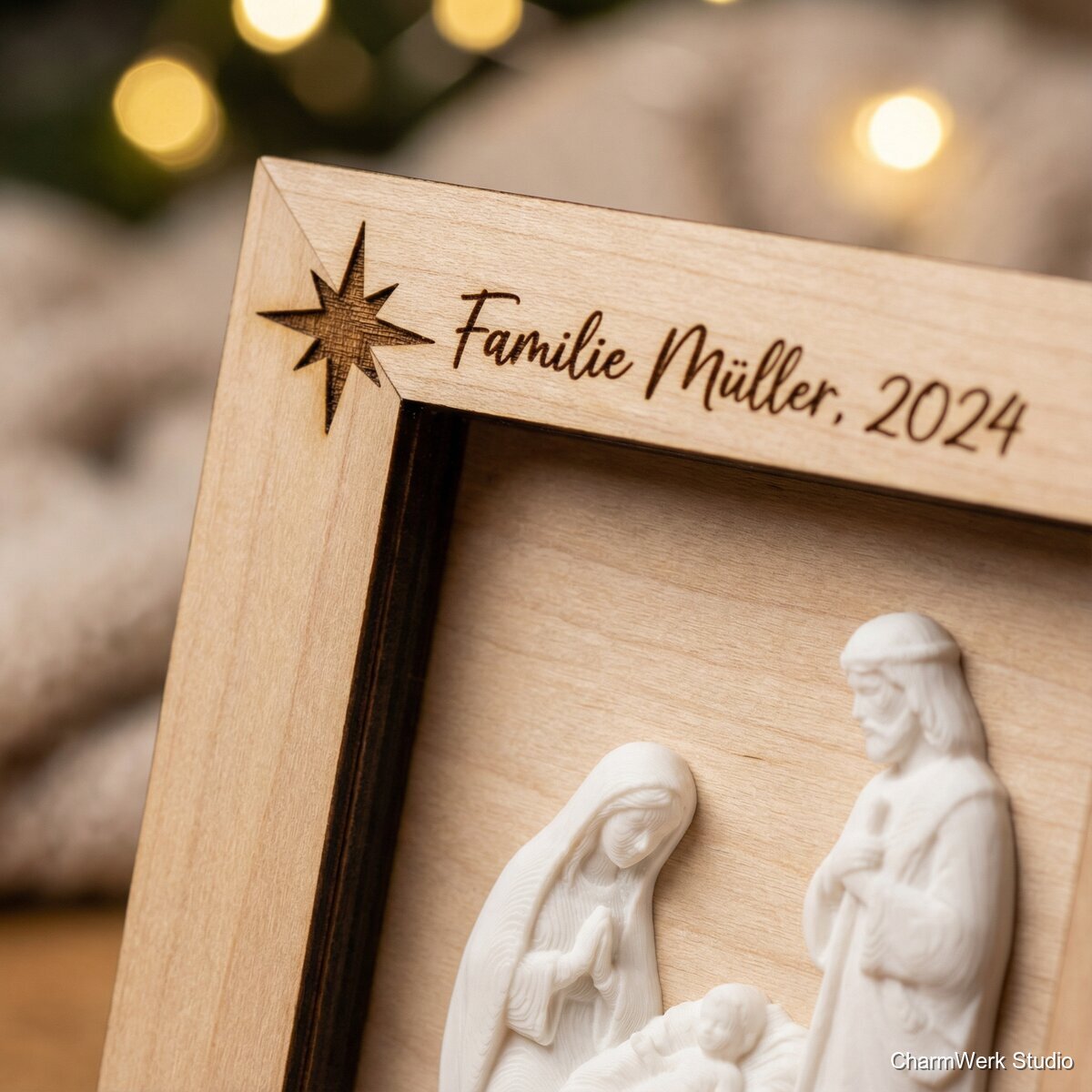

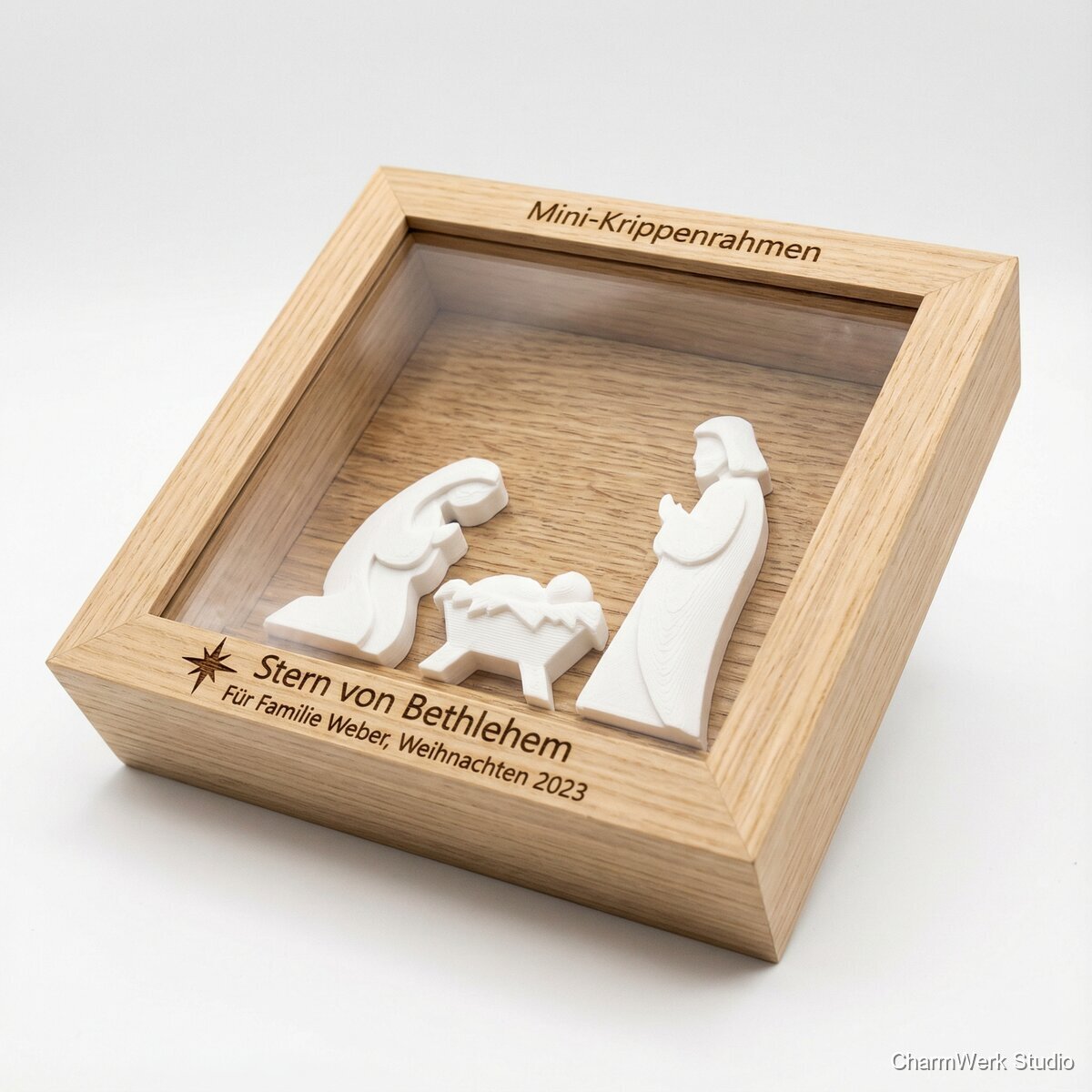

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Multiplex 6 mm (A4–A3 Zuschnitt) für Shadowbox/Innenrahmen
ca. 1 Platte 300 x 300 mm
6–10 €
Birke-Multiplex oder Massivholz-Leiste für Außenrahmen (z. B. 20 x 40 mm)
ca. 1 m
8–18 €
Rückwand 3 mm Sperrholz oder MDF
ca. 200 x 150 mm
1–3 €
Acrylglas klar 2 mm (optional Front)
ca. 200 x 150 mm
4–9 €
PLA oder PETG Filament (Figuren)
80–150 g
2–5 €
Holzleim D3
ca. 20–30 g
0,30–0,60 €
Sekundenkleber/CA (für Figurenfixierung)
kleine Menge
0,50–1,50 €
Schleifpapier K120/K180/K240
je 1–2 Bögen
1–3 €
Hartwachsöl oder Klarlack seidenmatt
ca. 20–40 ml
1–4 €
Acrylfarben + Pinsel (optional)
kleines Set/Restbestand
3–12 €
Kleine Schrauben/Nägel oder Frame-Clips für Rückwand
4–8 Stück
0,50–2 €
Aufhänger/Zackenaufhänger + Draht (optional)
1 Set
0,50–1,50 €
Benötigte Werkzeuge
- Laser (Diode/CO2) für Gravur & optional Acrylschnitt (CO2 ideal) / alternativ nur Holzgravur + Acryl zuschneiden lassen (Baumarkt)
- 3D-Drucker (FDM, 0,4 mm Düse)
- (Optional) Resin-Drucker für sehr feine Figuren optional
- Kappsäge/Gehrungssäge oder Tischkreissäge (Rahmen auf Gehrung)
- CNC-Fräse oder Oberfräse (optional für saubere Falze/Nuten) optional
- Schleifklotz oder Exzenterschleifer
- Zwingen/Spannband für Rahmenverleimung
- Entgrater/Cutter, Pinzette
- Bohrmaschine + 2 mm Bohrer (Vorbohren Rückwandclips) optional
- Lackier-/Öl-Zubehör: fusselfreie Tücher, Handschuhe
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Design & Layout festlegen (Rahmen + Gravur + Figuren)
60–120 minLege das Innenmaß (z. B. 180 x 130 mm) fest und bestimme die Tiefe der Shadowbox (20–25 mm). Erstelle die Gravurdatei (Stern von Bethlehem, Widmung, ggf. Datum) im Vektorprogramm. Plane die Figuren als Relief: Entweder einzelne stehende Figuren auf Bodenplatte oder ein gestuftes Szenen-Relief (Hintergrund/ Mittelgrund/ Vordergrund).
- Für den „stilvoll-modern“-Look funktionieren reduzierte Silhouetten + eine klare Typo (z. B. eine Serifenschrift für Namen, Sans für Datum).
- Plane 2–3 Tiefenebenen (z. B. Stall hinten, Maria/Josef mittig, Krippe vorne). Das wirkt hochwertiger als alles auf einer Ebene.
- Achte darauf, dass Schrift nicht zu filigran wird: Linien/Striche mindestens 0,3–0,4 mm bei Lasergravur.
3D-Modelle vorbereiten (STL) & Druckstrategie
45–90 minWähle/erstelle Figuren: Maria, Josef, Kind, Stern, optional Esel/Ochse. Für FDM drucke Figuren als flaches Relief (5–12 mm dick) oder als „Standfiguren“ mit integrierter Standfläche. Slicing: 0,16–0,2 mm Layer, 3 Perimeter, 12–18% Infill. Für kleine Details PETG eher vermeiden (Fäden); PLA druckt sauberer.
- Relief-Variante: Rückseite plan → einfacher zu kleben, weniger Bruchrisiko.
- Wenn du Standfiguren willst: füge unten einen 2–3 mm „Sockel“ an (breiter als Figur), damit nichts kippt.
- Testdruck einer Figur (z. B. Stern) spart später viel Zeit.
3D-Druck der Figuren
180–330 minDrucke alle Figuren. Bei 5–7 kleinen Teilen (40–80 mm Höhe) liegt die Druckzeit meist bei 2,5–5 Stunden (FDM). Entferne Stützstrukturen sauber, entgrate Kanten. Optional: Grundieren und lackieren (z. B. warmweiß/steinfarben) oder einfarbig belassen (sehr modern).
- Bei feinen Händen/ Gesichtern: lieber minimalistische Formen statt „zu detailliert“ – wirkt hochwertiger in klein.
- Für ein edles Set: matte Sprühgrundierung + 1–2 dünne Farbschichten. Trockenzeiten einplanen.
- Wenn Support nötig: Support-Interface aktivieren, damit Kontaktflächen sauberer werden.
Holz zuschneiden: Außenrahmen + Shadowbox-Korpus
60–120 minAußenrahmen auf Gehrung (45°) schneiden, z. B. Leisten 20 x 40 mm auf 220 x 170 mm Außenmaß. Shadowbox-Innenrahmen/Distanzrahmen aus 6 mm Multiplex als „Kasten“ oder als umlaufender Distanzring. Rückwand aus 3 mm zuschneiden. Optional: Falz/Nut für Acrylfront (2 mm) und Rückwand (3 mm) fräsen oder mit aufgeleimten Leisten arbeiten.
- Präzision hier entscheidet über „Premium“-Anmutung: Gehrungen trocken anpassen, erst dann leimen.
- Ohne Fräse: Nut/Falz simulieren, indem du innen umlaufend 6x6 mm Leisten als Auflage für Acryl/Rückwand einklebst.
- Multiplex-Kanten nach dem Schneiden leicht brechen (K240), sonst wirken sie „scharf“.
Lasergravur auf Rahmen/Innenplatte
30–60 minGraviere Stern und Widmung entweder direkt auf den Rahmen (unten am Steg) oder auf eine separate Innenplatte (z. B. 3 mm Birke), die als Hintergrund dient. Für saubere Gravur: Oberfläche vorher leicht schleifen, Staub entfernen. Nach der Gravur Ruß mit Alkohol/feuchtem Tuch reinigen (holzverträglich testen).
- Vor dem Gravieren Malerkrepp aufbringen (bei hellen Hölzern): reduziert Schmauchspuren, danach abziehen.
- Kontrast erhöhen: Gravur leicht „ausbürsten“ und anschließend ölen; oder Gravur mit sehr verdünnter Acrylfarbe füllen und überschüssig abwischen (Teststück!).
- Wenn Acrylfront graviert werden soll: CO2-Laser liefert klarere Ergebnisse als Diode. Bei Diode ggf. Acryl gravieren lassen oder Holzgravur fokussieren.
Verleimen & Aufbau des Rahmens
60–90 min (+ Trocknung 30–60 min)Verleime zuerst den Außenrahmen (Gehrungen) mit Spannband/Zwingen. Danach Shadowbox-Korpus einpassen und einkleben. Prüfe Rechtwinkligkeit. Baue Auflagen für Acrylfront und Rückwand (Falz oder Leisten). Rückwand zunächst nur anpassen, noch nicht final schließen.
- Gehrungen: sehr dünn Leim, gleichmäßig Druck; Leimreste sofort entfernen (später sieht Öl/Lack sonst fleckig aus).
- Innenkanten schwarz/anthrazit lackieren (optional) lässt Figuren stärker wirken, besonders bei hellem Holz.
- Trocknungszeit real einplanen – in der Zeit Figuren nachbearbeiten/lackieren.
Oberflächenfinish Holz
45–75 min (+ Trockenzeit 2–8 h je nach Produkt)Schleife final (K180 → K240). Trage Hartwachsöl (2 dünne Schichten) oder Klarlack seidenmatt auf. Bei Öl: Zwischenschliff K240 nach erster Schicht möglich. Aushärten lassen, bevor du Acryl/ Figuren einbaust.
- Öl bringt Holzmaserung warm raus (weihnachtlich-edel). Lack ist robuster gegen Fingerabdrücke, wirkt „clean“.
- Acryl erst nach dem Finish einsetzen, sonst riskierst du Schlieren/Klebereste.
- Staubfreie Umgebung für Lack/Öl = deutlich bessere Optik.
Figuren arrangieren & fixieren (Reliefaufbau)
30–60 minLege die Szene probeweise: Vordergrund (Krippe), Mittelgrund (Maria/Josef), Hintergrund (Stall/Stern). Markiere Positionen leicht mit Bleistift. Fixiere Figuren mit winzigen Punkten CA oder doppelseitigem, starkem Klebeband (für reversible Montage). Optional Abstandshalter (1–3 mm) hinter Figuren, um Schattenwurf zu erzeugen.
- Schattenwurf ist dein „Luxus-Effekt“: mit 2–3 mm Abstand zur Rückwand wirken Figuren viel plastischer.
- CA sparsam: Ausgasung kann Acryl „anblühen“ (weißer Schleier). Wenn Acrylfront drin ist, CA erst komplett aushärten lassen und gut lüften.
- Bei bemalten Figuren: Klebeflächen vorher leicht anschleifen für besseren Halt.
Acrylfront & Rückwand montieren, Aufhängung
30–45 minSetze die Acrylfront ein (optional). Montiere die Rückwand mit Frame-Clips/kleinen Schrauben oder kleinen Nägeln (servicefreundlich). Bringe Aufhänger an (Zackenaufhänger mittig) oder stelle einen Tischaufsteller/Standfuß (optional 3D-gedruckt) bereit.
- Acryl beidseitige Schutzfolie bis zum Schluss drauflassen, erst nach Montage abziehen.
- Wenn es als Tischrahmen gedacht ist: leichter Neigungswinkel (10–15°) durch Standfuß sieht hochwertig aus.
- Rückseite signieren (kleiner Lasertext/Sticker) wirkt professionell.
Markt & Machbarkeit
95–165 € (Basis ohne Acryl/ohne Bemalung: 95–120 €; mit Acrylfront + bemalten Figuren/mehrlagigem Relief: 130–165 €).
ca. 25–55 € (typisch 35–45 € bei Acrylfront + gutem Holz).
ca. 60–120 € brutto vor Gemeinkosten; realistisch als Handmade-Produkt tragfähig, wenn Prozesse standardisiert werden (v. a. Druckprofile + Zuschnitt-Jigs).
55%6–9 h (aktive Zeit ~5–6 h; der Rest Druck/ Trocknung).
Nein
Mittel
Mittel
