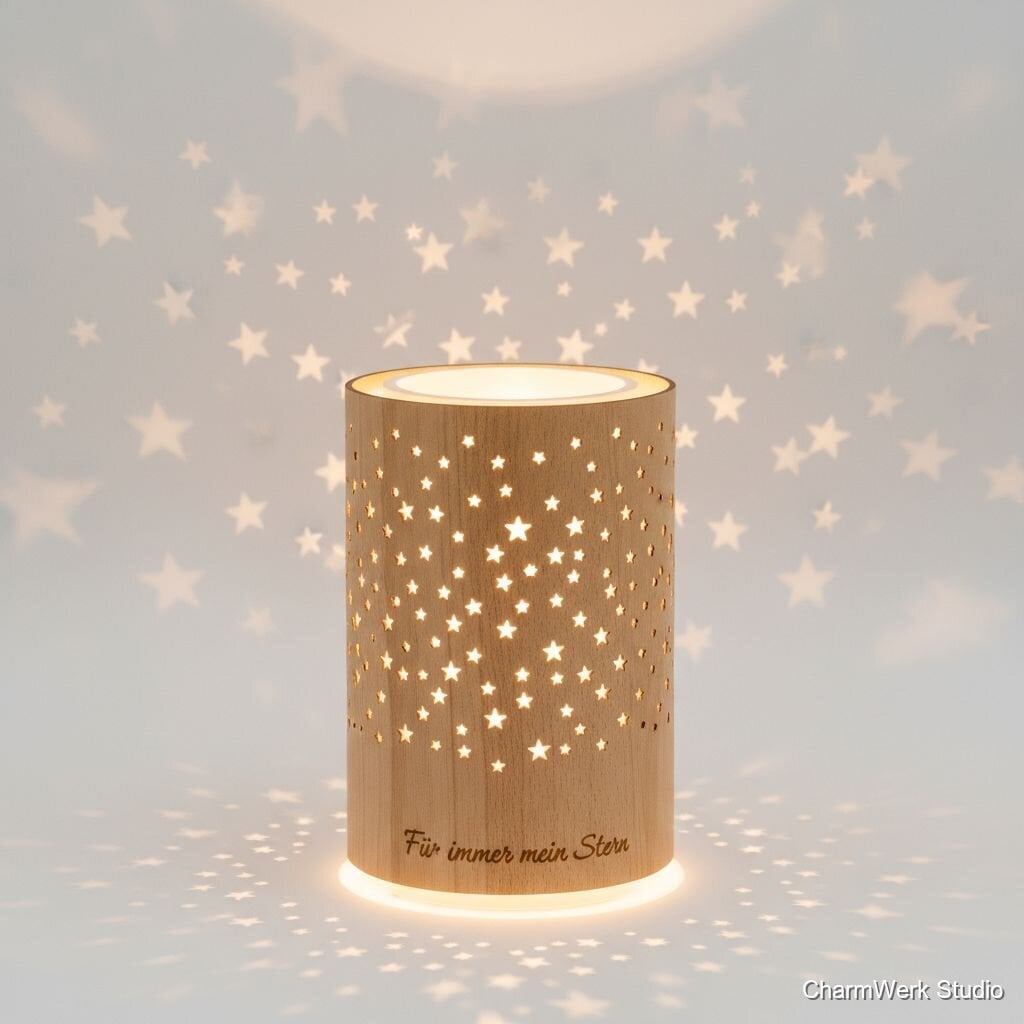

Sternenprojektion: Gravur-Lampenschirm mit 3D-Innenring
Ein gravierter Lampenschirm (Acryl oder Holzfurnier) mit Sternenmuster, stabilisiert durch einen 3D-gedruckten Innenring. Wirft wunderschöne Lichtpunkte an die Wand und trägt eine kleine Widmung im Rand.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Acrylplatte (3 mm), z. B. 200 x 200 mm
1 Stück
€6–12
Alternativ: Holzfurnier (1.5–3 mm) auf 3 mm Trägerplatte (Multiplex/MDF)
1 Stück (200 x 200 mm oder passend zugeschnitten)
€8–18
PLA- oder PETG-Filament für Innenring (20–80 g)
ca. 30–80 g
≈€0,80–3 (anteilig vom 1 kg-Rollenpreis €20–30)
LED-Modul (flaches LED-Puck-Modul oder LED-Strip + Treiber), warmweiß
1 Set
€8–20
Lampensockel / Fassung (z. B. E14/E27 Adapter oder flaches LED-Modul mit USB)
1
€3–8
Kleinteile: Silikonpuffer, 3–4 kleine Schrauben/Nieten, Sekundenkleber/2K-Kleber
Satz
€3–6
Oberflächenmittel: feines Schleifpapier, Polierpaste (Acryl) oder Holzöl/Seidenmattlack (Furnier)
Satz
€3–8
Optional: Diffusorstreifen (Opalfolie) für weichere Lichtverteilung
Streifen nach Größe
€2–6
Benötigte Werkzeuge
- Laser-Cutter (zum Schneiden/Gravieren von Acryl/Holzfurnier)
- 3D-Drucker (FDM für PLA/PETG, Druckbett ≥ 120 mm)
- CNC- oder feine Säge / Tischkreissäge (falls Furnierträger zuzuschneiden ist) optional
- Schleifpapier (120–400), Kantenpolierer / Aceton (für Acrylkantenpolitur)
- Lötkolben (falls LEDs gelötet werden müssen), Multimeter
- Klebepistole / Sekundenkleber / 2K-Epoxid
- CAD/Vector-Software (z. B. Fusion360 / Inkscape) und Slicer (z. B. PrusaSlicer)
- Feine Zangen, Schraubendreher, Messschieber
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & Maße festlegen
20–40 MinutenBestimme Durchmesser und Höhe des Lampenschirms (z. B. Ø20 x H12 cm) und ob Acryl oder Holzfurnier verwendet wird. Entscheide, wo die Widmung platziert werden soll (außen/innen Rand). Lege die Art der Befestigung/Innenring-Konstruktion fest (Click-fit, geschraubt, gesteckt).
- Acryl erzeugt schärfere Lichtpunkte; Holzfurnier gibt wärmeres Ambiente.
- Überlege, ob der Lampenschirm oben offen bleibt (bessere Wärmeabfuhr) oder mit Diffusor verschlossen wird.
Grafik / Laserdatei erstellen
45–120 MinutenErstelle das Sternenmuster und die Schrift im Vektorprogramm (Inkscape, Illustrator). Arbeitsweise: Sterne als kleine Kreise/Bohrungen oder punktgravur. Achte auf Linienbreiten für Laser (keine Haarlinien für Gravur, Kontur für Schnitt). Teste Maßstab und Punktgrößen (0,5–2 mm) für gewünschte Lichtwirkung.
- Für realistische Sternbilder: verwende echte Sternenkarten und skaliere die Intensität (Abstände & Punktgrößen).
- Platziere Wunschtext am Rand mit ausreichendem Abstand zum Schnitt (min. 3–5 mm).
- Führe einen kleinen Testgravur auf Restmaterial durch, um Helligkeit der Punkte zu prüfen.
Material zuschneiden & vorbereiten
20–40 MinutenSchneide Acryl oder Furnier auf die benötigte Größe für den Kegel/Zylinder. Falls nötig, formiere Schirm anhand Schnittmuster (gerade Streifen, die zum Zylinder zusammengefügt werden). Entferne Schutzfolie erst vor dem Gravieren, oder lass sie bei Acryl während der Bearbeitung als Schutz.
- Acryl möglichst mit Schutzfolie lassen, bis keine Laser-Rauchspuren mehr entfernt werden müssen.
- Bei Furnier: stabilisiere mit dünner Trägerplatte, damit beim Gravieren keine Verformung entsteht.
Lasergravur & Schnitt der Schirmteile
30–90 Minuten (je nach Dichte des Musters)Führe die Gravur des Sternenmusters und die Beschriftung aus. Anschließend Schnitt der Außenform (z. B. Rechteck, das später zum Zylinder verbunden wird) oder Konturschnitt für vorgeformte Teile.
- Laser-Einstellungen: Acryl gravieren: niedrige Leistung/hohe Geschwindigkeit für Punktgravur (z. B. 10–20% Leistung, 100–300 mm/s bei 40 W Laser) — teste an Reststück.
- Beim Gravieren von Furnier: geringere Leistung als bei Vollholz, sonst Verfärbungen/Verbrennungen.
- Nach dem Gravieren die Reste mit Isopropanol und weichem Tuch reinigen.
Innenring designen & 3D-drucken
Design: 30–60 Minuten; Druck: 1–4+ Stunden (abhängig von Größe & Drucker)Konstruiere im CAD einen Innenring, der den Lampenschirm stabil hält und die Lampenfassung aufnimmt. Der Ring hat z. B. Federclips oder Schraubpunkte. Drucke den Ring in PETG (wärmebeständiger) oder PLA (einfacher) mit Schichthöhe 0,2 mm, 20–40 % Infill.
- PETG bevorzugen, wenn wärmere LEDs in engem Raum eingesetzt werden, da PETG hitzebeständiger ist.
- Nutze Pass-Test-Segment: drucke zuerst kleines Passstück, um Toleranzen zwischen Ring und Schirm zu testen.
- Füge Einrasten oder Gummipuffer in das Design ein, um Reibung und Klappern zu vermeiden.
Kantenbearbeitung & Finish
30–60 MinutenKanten von Acryl polieren (Feinschliff + Polierpaste oder Flammenpolitur bei geeignetem Material). Holzfurnier schleifen und mit Öl/Lack behandeln. Innenseite bei Bedarf mit Opalfolie/diffusor versehen.
- Beim Polieren Acryl: von 400 → 800 → 1200 Körnung schleifen, dann Polierpaste verwenden.
- Holzfurnier nur leicht anschleifen und dünn ölen, um Gravurflächen nicht zu füllen.
Elektrik & Montage
30–60 MinutenLED-Modul/Fassung montieren: Innenring mit Lampensockel verbinden, LEDs anschließen, Kurztest durchführen. Schirm auf Innenring aufsetzen und befestigen (Klick, Schraube oder Klemmung).
- Verwende nur Niedervolt-LEDs mit geringer Abwärme; prüfe Temperatur nach 30 Minuten Betriebszeit.
- Kabeldurchführung so gestalten, dass kein Lichtleck sichtbar ist (saubere Kanten/Abdeckungen).
- Sichtstellen mit winzigen Silikonpuffern abstützen, damit das Schirmmaterial nicht reiben kann.
Test, Qualitätssicherung & Verpackung
20–40 MinutenLampe in dunklem Raum testen, um die Sternprojektion zu beurteilen — Helligkeit, Schärfe der Punkte, unerwünschte Lichtstreuung. Kleine Anpassungen (z. B. größere Bohrungen, Diffusor) durchführen. Endverpackung mit Schutzmaterial und Pflegehinweis beilegen.
- Fotografiere das Ergebnis für Portfolio/Produktseite und notiere Laser-Settings für die Serienproduktion.
- Lege einen Pflegehinweis bei: keine heißen Glühbirnen verwenden; nur LED empfohlen.
Markt & Machbarkeit
€200–320 (Standard bis Premium, abhängig von Materialwahl, Handschliff und Personalisierung)
≈€45–70 (je nach Acryl vs. Furnier und LED-Qualität)
≈€80–€200 (bei Verkaufspreis €200–320; hier sind Arbeitswert, Gemeinkosten und Verpackung bereits grob berücksichtigt)
45%5–9 Stunden (inkl. Design, 3D-Druck- und Montagezeiten)
Nein
Mittel
Mittel
