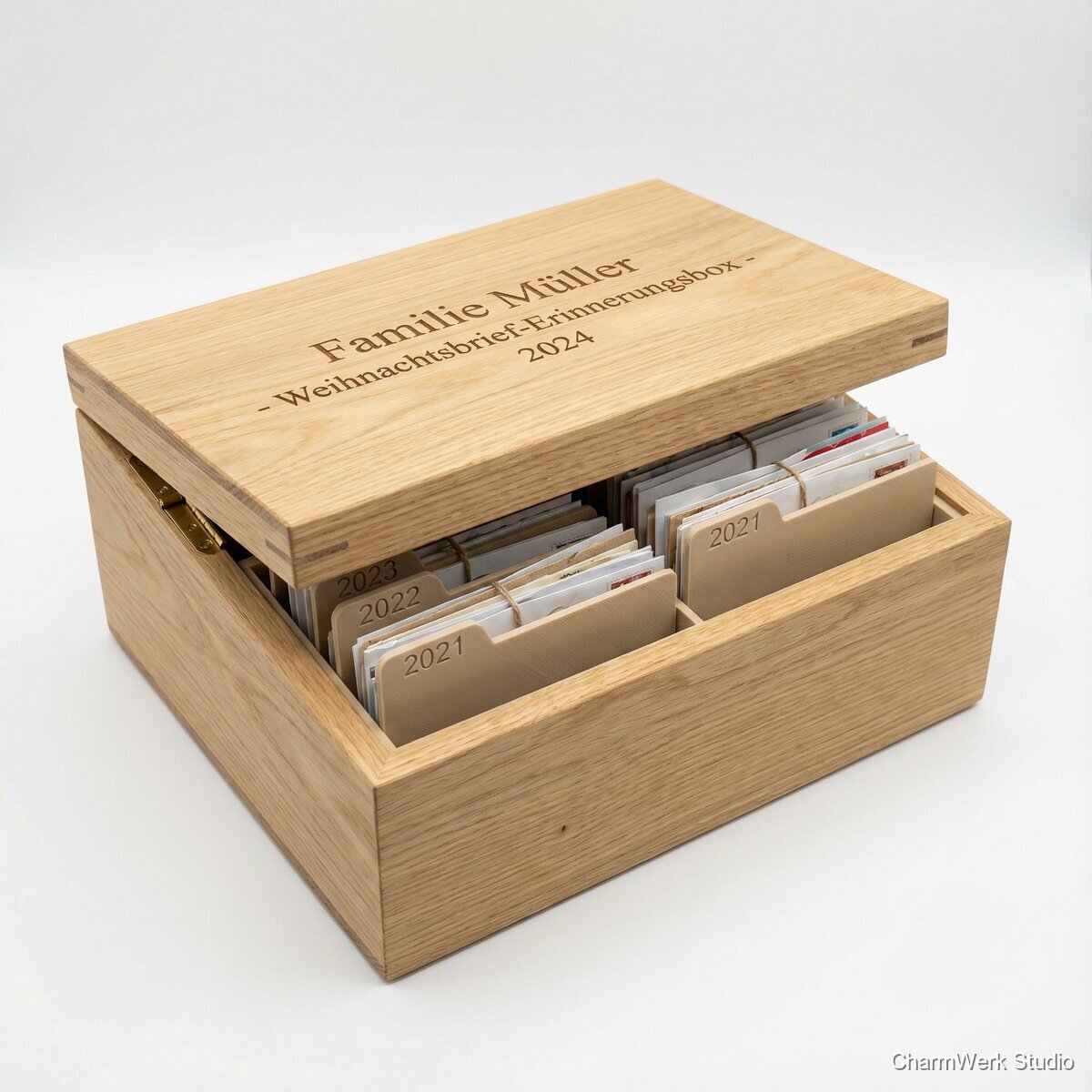

„Weihnachtsbrief“-Erinnerungsbox mit Gravur und 3D-Trennern
Eine CNC-gefräste Holzkiste für Weihnachtskarten, Briefe ans Christkind oder kleine Erinnerungen, außen personalisiert mit Familienname und Jahreszahl. Innen sorgen 3D-gedruckte Trenner für Ordnung (z. B. nach Jahren), damit Traditionen schön gesammelt wachsen können.
Alle Ansichten freischalten
Registriere dich kostenlos, um alle Produktbilder zu sehen.
Produktansichten
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Birke Multiplex 12 mm, Zuschnitt ca. 600 x 400 mm (oder Zuschnittservice im Baumarkt)
1 Platte
18–30 €
Birke Multiplex 6 mm (Boden) ca. 400 x 300 mm
1 Platte
6–12 €
Scharniere (z. B. 2x Messing Scharnier 40–50 mm oder 1x Klavierband 250–300 mm)
2 Stück oder 1 Stück
6–18 €
Verschluss: kleiner Kistenverschluss/Riegel (Messing/vernickelt)
1 Stück
4–10 €
Holzleim D3
ca. 30–60 ml
1–2 € (anteilig)
Schleifpapier (K120, K180, K240)
je 2–3 Bögen
3–6 €
Hartwachsöl oder Klarlack seidenmatt
ca. 30–80 ml
2–6 € (anteilig)
PLA oder PETG Filament (Trenner)
ca. 250–400 g
6–12 €
Optional: Neodym-Magnete 10 x 3 mm + Gegenplatten (für Magnetverschluss)
2–4 Sets
4–8 €
Optional: Filzgleiter/Fellfilz für Innenauflagen
ca. 0,2 m²
3–8 €
Benötigte Werkzeuge
- CNC-Fräse (idealerweise mit Absaugung) + Spoilboard/Spannmittel (Schrauben/Spanner)ریق
- Fräser: 6 mm Spiral (Schruppen), 3 mm Spiral (Konturen), 60°/90° V-Bit (Gravur/Fase), ggf. 2 mm für Details
- Laser (optional) für saubere Personalisierung/Gravur optional
- 3D-Drucker (FDM)
- Bohrmaschine/Akkuschrauber + Senker
- Zwingen/Spannband (mind. 4–6)
- Exzenterschleifer oder Schleifklotz
- Stemmeisen/Feinsäge (Nacharbeit Nuten/Deckelpassung) optional
- Messmittel: Stahllineal, Schieblehre, Winkel
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Design & Maßplanung (Kartenformat + Trenner-System)
45–75 minLege fest, welche Formate rein sollen (DIN A6 Karten, DIN A5 Briefe gefaltet, Umschläge). Empfohlen: Innen 300 x 220 mm, damit auch A4 einmal gefaltet (210 mm Breite) gut passt. Plane 3D-Trenner als Stecksystem: eine durchgehende Boden-Schiene (gedruckt) oder seitliche Leisten im Holz. Entscheide: Deckel flach oder mit umlaufendem Überstand (saubere Optik, bessere Passung).
- Plane 2–3 mm Luft pro Seite für Papier, sonst klemmt es bei vielen Karten.
- Für ‚nach Jahren‘ sind 10–20 Trenner realistisch; starte z. B. mit 10 Stück und drucke später nach.
- Wenn du Lasergravur nutzt: Holz vor dem Ölen gravieren; nach dem Ölen wirkt Gravur kontrastreicher, aber Laserrauch kann stärker sichtbar sein.
CAD/CAM vorbereiten (CNC)
60–120 minErstelle CAD für Seitenwände, Boden, Deckel. Für Stabilität: Fingerzinken/Box-Joints oder verdeckte Nuten + stumpfe Verleimung mit Dübeln. Für ‚hard‘ und langlebig: Box-Joints (12 mm MPX) + Boden in Nut (6 mm). CAM: Schrupp- und Schlichtbahnen, Tabs, Fräserkompensation. Gravur auf Deckel als separater Job (V-Carve oder Laser).
- Bei MPX unbedingt ‚onion skin‘ (0,3–0,5 mm) + Nachfräsen nutzen, reduziert Ausrisse.
- Dogbones einplanen, falls du Innenkanten für passgenaue Deckeleinsätze brauchst.
- Lege die sichtbaren Außenflächen nach unten auf Spoilboard, wenn dein Spoilboard sauber ist – so wird die Oberseite schöner (weniger Abdrücke von Spannern).
CNC-Fräsen: Korpus-Teile, Nuten, Deckel
90–150 minFräse aus 12 mm MPX: 2x lange Seiten, 2x kurze Seiten (mit Zinken oder Nuten). Fräse umlaufende Bodennut (z. B. 6,2 mm Breite, 6 mm Tiefe, 8–10 mm von Unterkante). Boden aus 6 mm MPX zuschneiden. Deckel: entweder als separates Teil (aufgesetzter Deckel) oder als Rahmen + Einlage (sieht hochwertig aus, mehr Arbeit).
- Typische Parameter (je nach Maschine): 6 mm Fräser, 18.000 rpm, 2,5–3,5 m/min, Zustellung 3–4 mm in MPX; immer Teststück machen.
- Ausrisse minimieren: scharfer Upcut für Spanabtransport, letzte Passierung als sehr kleiner Schlichtgang (0,2–0,3 mm).
- Teile nach dem Fräsen sofort beschriften (Innen/außen, Position), spart Ärger beim Verleimen.

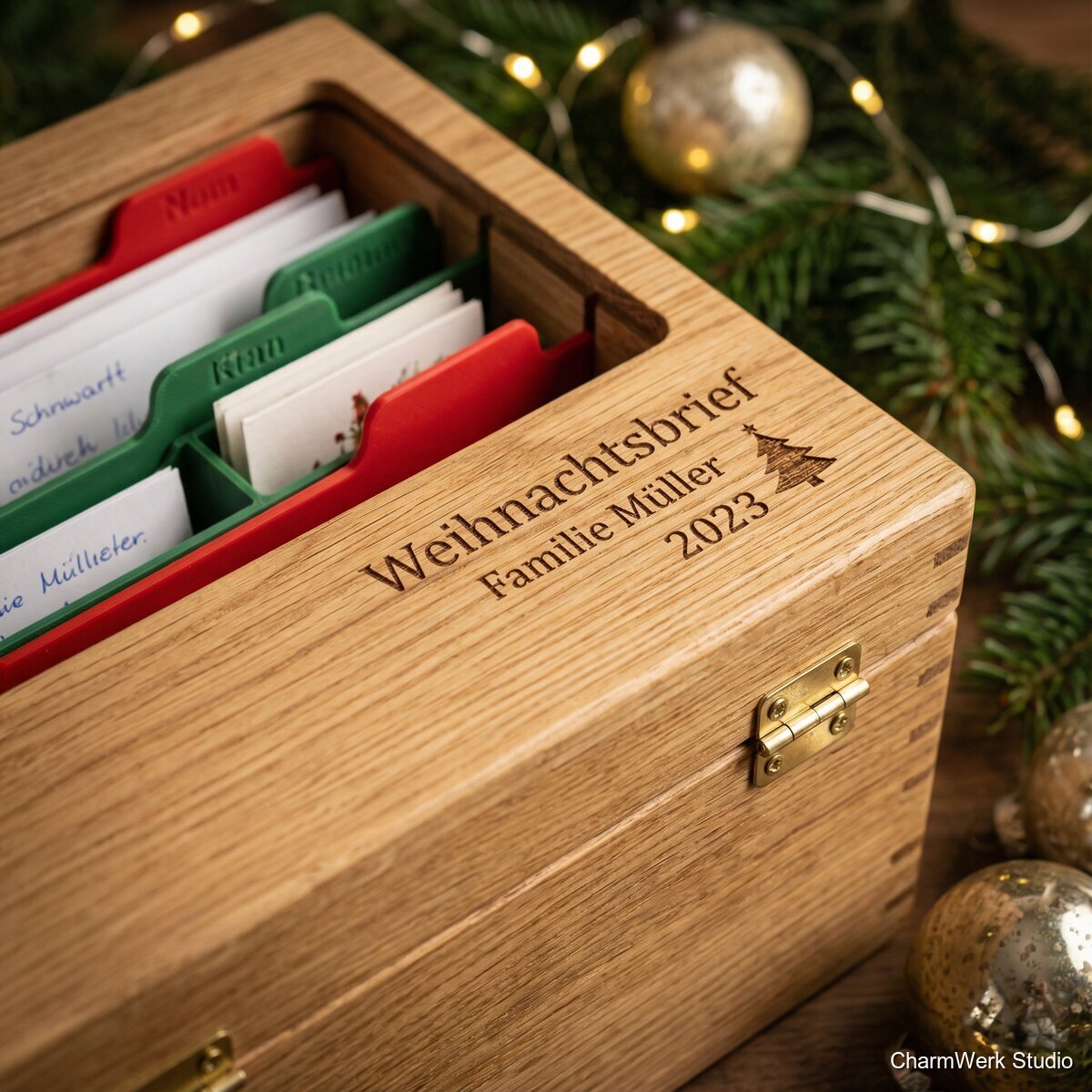

Personalisierung (Lasergravur oder V-Carve)
20–45 minGraviere Familienname + Jahreszahl auf den Deckel. Laser: 3–6 mm/s bei 20–40% (CO₂) bzw. je nach Diodenleistung deutlich langsamer. V-Carve: 60° V-Bit, Tiefe 0,6–1,2 mm, optional mit schwarzer Wachsfüllung für starken Kontrast.
- Für Lasergravur: Oberfläche mit Malerkrepp abkleben, gravieren, Krepp abziehen – reduziert Rauchspuren.
- Bei V-Carve sieht ‚gefüllte‘ Gravur edel aus: nach dem Ölen schwerer; besser vor dem Endfinish füllen.
Trockenpassung & Kantenbearbeitung
30–45 minSetze alle Teile trocken zusammen, prüfe Rechtwinkligkeit und Bodenpassung. Kanten leicht brechen (K180), optional kleine Fase (V-Bit 90° oder Handfase) an Außenkanten.
- Box-Joints: Wenn zu stramm, lieber an den Zapfen minimal nachschleifen als mit Gewalt pressen (Delaminationsgefahr bei MPX).
- Deckelpassung: plane rundum 0,5–1,0 mm Spiel, Holz arbeitet.
Verleimen des Korpus + Boden einsetzen
30–45 min + 60–120 min Trocknung (parallel andere Arbeit möglich)Leimauftrag gleichmäßig (D3), Korpus spannen (Spannband + Zwingen). Boden in Nut einschieben (je nach Konstruktion vor dem finalen Schließen). Überschüssigen Leim sofort mit feuchtem Tuch entfernen. Aushärten lassen.
- Leimreste ruinieren später die Optik beim Ölen/Lackieren – gründlich entfernen.
- Diagonal messen (Ecke zu Ecke), um Verzug früh zu korrigieren.

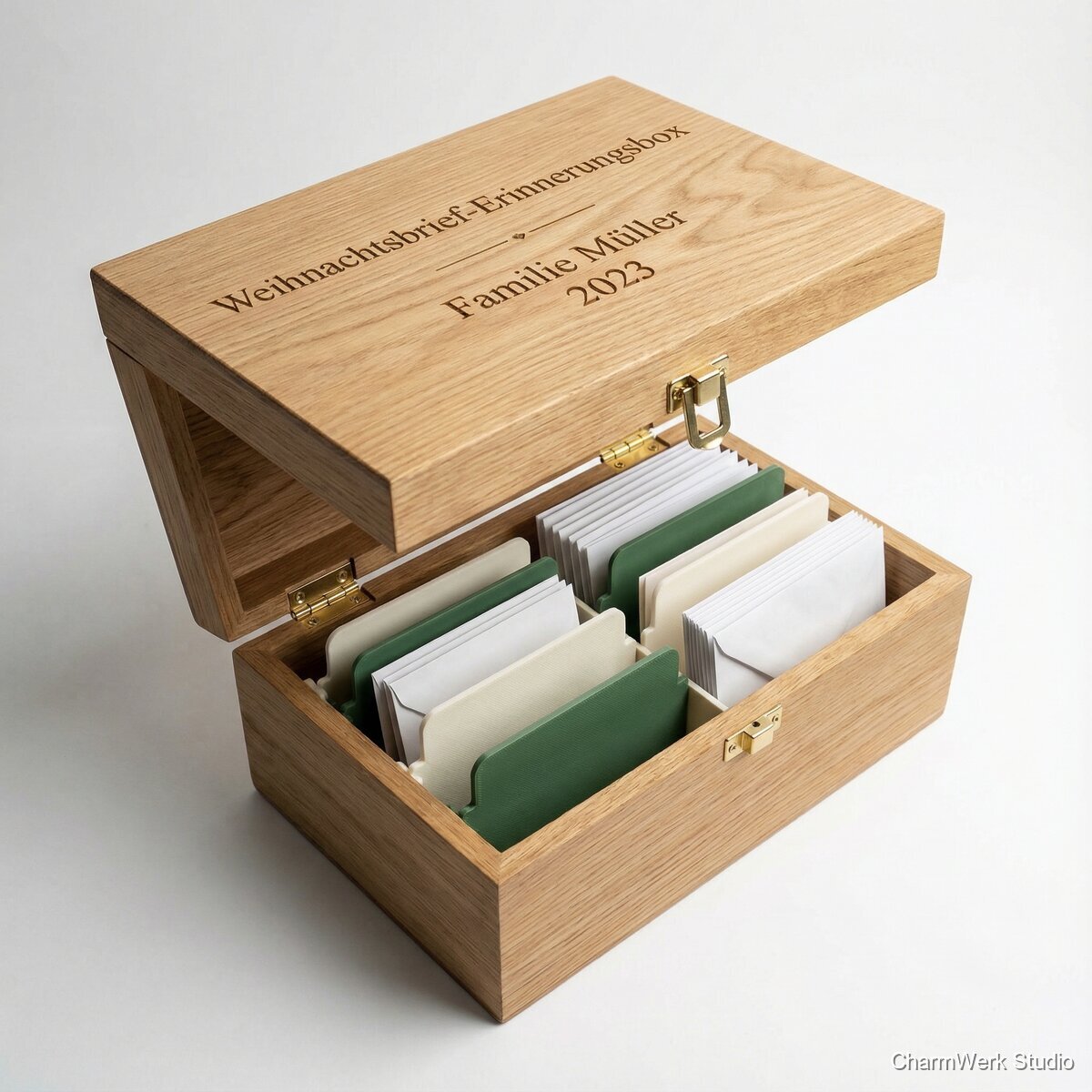

Scharnier- und Verschlussmontage
45–75 minPositioniere Scharniere: ca. 60–80 mm von den Seitenkanten. Vorbohren (2 mm), senken, verschrauben. Verschluss vorn mittig oder leicht versetzt. Bei Klavierband: sauber ausrichten, sonst verkantet der Deckel.
- Messingschrauben reißen leicht ab: immer mit Stahl-‚Vorschraube‘ im gleichen Gewinde vorformen oder Schraubenwachs nutzen.
- Für präzise Scharnierauflage: kleine Taschen fräsen (0,8–1,2 mm) oder mit Stemmeisen einlassen – hochwertiger Look, aber zeitintensiv.
3D-Trenner konstruieren & drucken
Design 45–90 min, Druck 4–8 h (läuft nebenbei)Trenner-Ansatz (bewährt): U-förmige Trenner, die auf eine gedruckte Bodenschiene klicken. Bodenschiene wird im Kasten mit doppelseitigem 3M VHB oder 2K-Kleber fixiert (oder als Schraubleiste). Maße: Innenbreite 220 mm → Trennerbreite 218 mm (1 mm Luft je Seite). Trennerhöhe 110 mm, mit Griffnase oben. Beschriftungsfeld für Jahreszahl (z. B. ‚2024‘) als erhabene Schrift oder eingelassene Fläche für Vinyl/Marker.
- PETG ist zäher und temperaturstabiler (Sommer/Heizung), PLA reicht meist; für langlebige Box: PETG für Schienen, PLA für Trenner ok.
- Für saubere Kanten: 0,2 mm Layer, 3 Perimeter, 15–20% Infill; bei PETG eher 235–245°C, Lüfter reduziert.
- Drucke 1 Prototyp-Trenner, teste Passung, dann Serie.
Schleifen, Finish, Endmontage
90–150 min aktiv + Trocknungszeiten (Öl: 8–12 h je Schicht; Lack: 2–4 h je Schicht)Außenflächen final schleifen (K180/220). Öl/Lack auftragen: 2–3 dünne Schichten, Zwischenschliff K320 bei Lack. Innen nur dünn behandeln (geruchsarm, nicht klebrig). Danach Hardware final nachziehen, Filzgleiter ggf. innen an Kontaktstellen, 3D-Schienen einkleben und Trenner einsetzen.
- Wenn du Öl nutzt: sehr dünn auftragen und Überschuss nach 10–15 min abnehmen, sonst bleibt es klebrig.
- Bei Lasergravur wirkt ein leichtes Nachdunkeln mit Öl schön – aber erst nach vollständiger Rauchreinigung (Isopropanol sparsam).
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
149–229 € (je nach Holz: MPX eher 149–179 €, Massivholz/aufwendiger Deckel + Inlay eher 189–229 €)
ca. 65–85 € typisch (bis ~104 € mit Premium-Hardware/Extras)
ca. 84–144 € (vor Abzug von Maschinenverschleiß, Verpackung, Plattformgebühren)
45%Aktiv ca. 6–9 h (erfahrener Maker), Maschinenlaufzeit zusätzlich (CNC/3D-Druck/Finish-Trocknung)
Nein
Mittel
Mittel
