CNC-gefrästes „Papa-Heldenbrett“ für Schlüssel & EDC

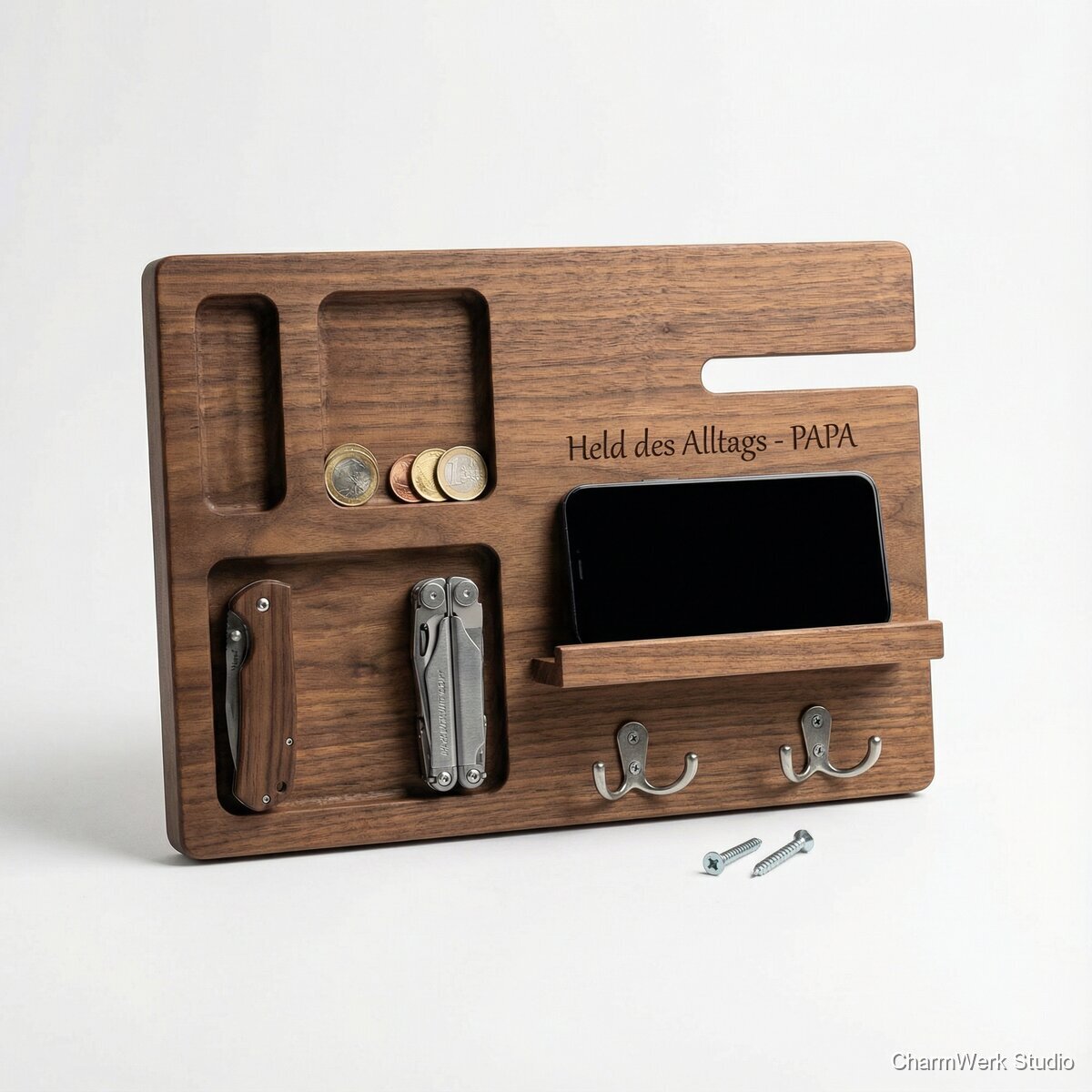

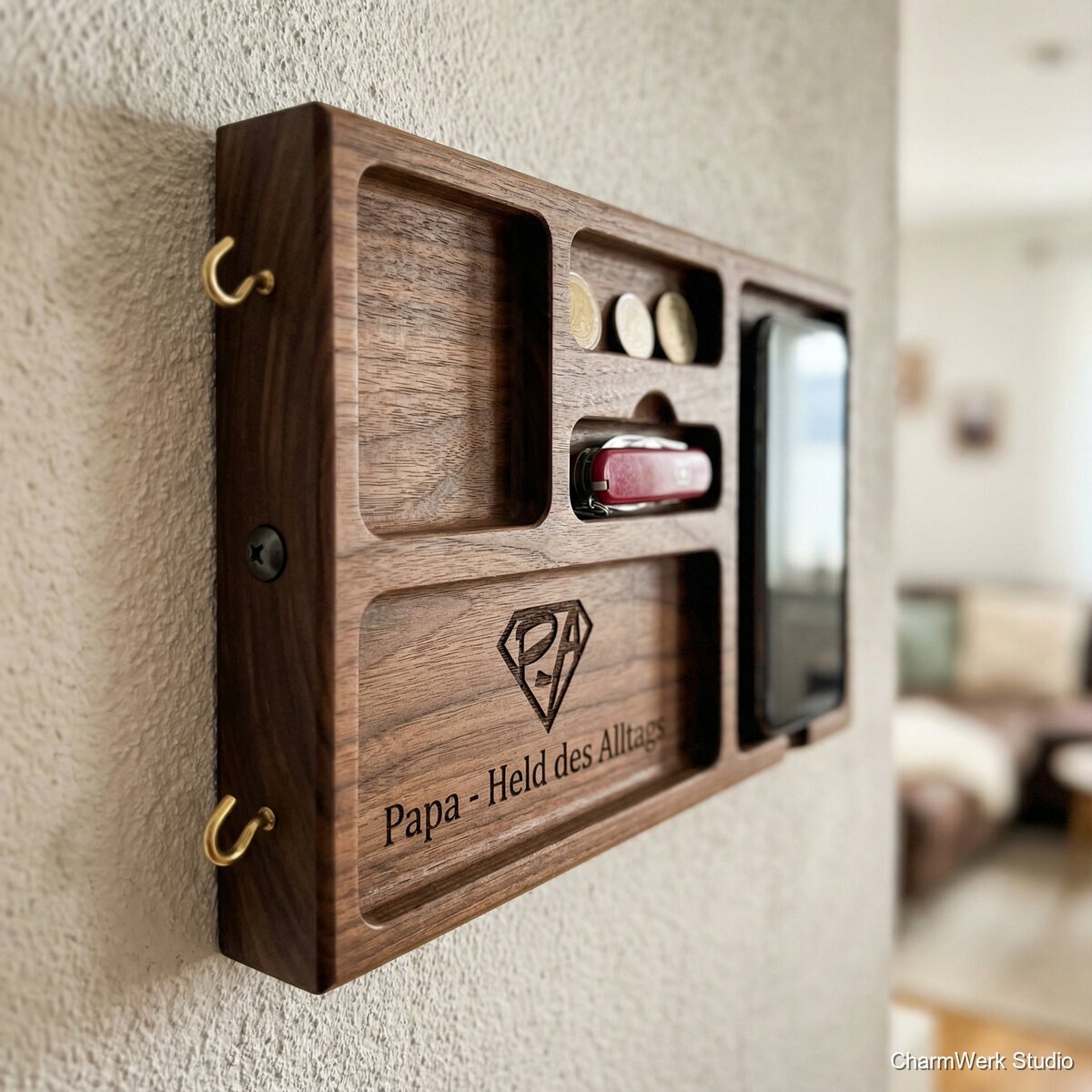

Ein edles Wandboard aus Massivholz, CNC-gefräst mit Mulden für Schlüssel, Münzen, Messer/Multitool und einer Ablage fürs Handy. Mit fein lasergraviertem Namen oder einer „Held des Alltags“-Widmung wird daraus ein täglicher Platzhalter für alles, was Papa unterwegs braucht.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholzplatte (Eiche) 420x150x24 mm (Materialreserve)
1 Stück
ca. €18–€30
Massivholzplatte (Nussbaum) 420x150x24 mm (Materialreserve) — alternative Option
1 Stück
ca. €40–€60
Wandhaken (Messing/Schwarz, 2 Stk.)
1 Set (2 Stück)
ca. €6–€12
Schrauben, Dübel, kleine Senkkopfschrauben (Montage)
Pack 1
ca. €3–€6
Hardwax-Oil / Osmo TopOil (kleine Dose 0,125 l)
1 Dose (spartisch genutzt)
ca. €8–€12
Sandpapier-Set (80/120/180/240)
1 Set
ca. €5–€8
Klebeband / Malerkrepp (für Kanten und Gravur-Schutz)
1 Rolle
ca. €2
CNC-Fräser (Upcut/Downcut 6 mm), V-Bit 60° (für Gravur)
Einzeln oder als Set; Fräser sind Verbrauchsmaterial
ca. €10–€20 pro Fräser (Portionskalkulation: €5–€10)
Kleines Verbrauchsmaterial (Holzleim, 8r Magnetschale / Filz, optional)
nach Bedarf
ca. €3–€7
Benötigte Werkzeuge
- CNC-Fräse (Arbeitsbereich mind. 400 x 200 mm)
- Laser-Gravierer (für feine Namen/Widmung) — optional optional
- Exzenterschleifer / Handschleifblock
- Bohrmaschine / Akkuschrauber
- Messschieber / Lineal / Winkel
- Zwingen / Vakuumtisch oder Doppel-Klebeband zur Spannvorrichtung
- Staubabsaugung oder Werkstattsauger
- Feine Feilen / Raspel (für Nacharbeit Mulden/Kanten)
- Pinsel / Tuch für Finish-Auftrag
- V-Bit für scharfe Gravurlinien (falls ohne Laser gearbeitet wird) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & Maßlayout (CAD)
45–60 MinutenDigitale Zeichnung in CAD (z. B. Fusion 360, V-Carve): Außenmaße, Muldenpositionen (Schlüsselmulde, Münzschale ⌀50–60 mm, Messer/Multitool-Schlitz 35–45 mm breit, Handyablage mit abgeschrägter Lippe) sowie Bohrpunkte für Wandbefestigung und Platz für Haken. Schriftzug / Widmung als Vektor-SVG importieren.
- Sinnvolle Abstände: Mulden min. 10 mm Materialzwischenraum, Außenrand ≥12 mm.
- Handyablage: Tiefe 20–22 mm mit 5–8° Winkel der Auflagekante verhindert Rutschen.
- Für Messer/Tool-Schlitz: Tiefenbegrenzung so planen, dass Klinge nicht bis zur Rückseite reicht (Sicherheitsabstand 3–4 mm).
CAM: Werkzeugwege & Simulation
20–40 MinutenToolpaths (Roughing mit 6 mm Fräser, Finishing 3–4 mm, V-Bit für feine Gravuren). Simulation in CAM-Software prüfen (kollisionen, Restmaterial). Teile für mehrere Durchgänge (zwei bis drei aufeinanderfolgende Fräszustände) festlegen.
- Nutze Helical Entry bzw. Ramping statt direktem Plunge bei harten Hölzern.
- Setze 0,5–1 mm Zustellung pro Pass im Finish für saubere Oberfläche.
- Wenn möglich, passgenaues Nullpunkt-Setup mit 3-2-1-Methode an der CNC planen.
Werkstück zuschneiden & planen
10–15 MinutenRohplatte auf CNC-Größe bringen (falls nötig) und Oberfläche ausrichten. Schutzbeklebung (Malerkrepp) auf der Oberseite für bessere Oberflächen- und Gravurkanten aufbringen.
- Immer Materialreserve (ca. 10–15 mm) rundherum für Spannungen und Ausrisse einplanen.
- Bei Nussbaum langfristig spannungsfrei lagern, vor dem Fräsen akklimatisieren.
Werkstück einspannen & Nullen
10–15 MinutenWerkstück sauber und sicher auf Vakuumtisch oder mit Zwingen auf Spanplatte fixieren. Mit Fräskopf oder Indikator die X/Y/Z-Nulllagen setzen. Überprüfe, ob die Fräserfreiheit für die Wandhaken-Bohrungen gegeben ist.
- Nehme ein Probepassstück (Testfräsung) für Feed/Speed-Check, besonders bei Nussbaum.
- Staubabsaugung frühzeitig aktivieren, Sichtfenster sauber halten.
Roughing / Materialabtrag (CNC)
30–60 Minuten (abhängig Feed/Passanzahl)Mit 6 mm Upcut-Fräser den Großteil des Materials abtragen. Tiefe in mehreren Durchgängen (z. B. 3–4 mm Zustellung pro Durchgang) um Überhitzung zu vermeiden.
- Niedrigere Schnittgeschwindigkeit bei Nussbaum; beobachten, ob Ausrisse am Austritt entstehen.
- Kühl Pausen einlegen, wenn Fräser stark erwärmt wird.
Feinfräsen / Endbearbeitung der Mulden
30–45 MinutenFeinfräser (3–4 mm) für saubere Oberflächen und V-Bit für scharfe Gravuren/Icons. Rückseitige Schlichtpassage, Fasen an Kanten fräsen (1–2 mm Rundung) für angenehme Haptik.
- Bei feinen Details langsamer fahren (Feed reduzieren) für saubere Gravurkanten.
- Verwende einen finalen ‚hold-down‘-Pass mit minimaler Zustellung (0,2–0,5 mm) zur Glättung.
Säubern & Nacharbeiten (Handarbeit)
20–30 MinutenScharfe Kanten mit feiner Raspel und Schleifpapier entgraten. Mulden mit kleinen Feilen anpassen, Staub entfernen.
- Feuchte Reinigung (Handfeger/Staubsauger) vor dem Schleifen, damit keine Späne in der Oberfläche verreiben.
- Für sehr feine Oberflächen Korn 180–240 verwenden; in Faserrichtung schleifen.
Lasergravur / Feingravur
10–20 MinutenLasergravur für Namen/Widmung: Aufkleben von Kreppband verhindert Ausrisse an den Kanten; Testgravur auf Abfallholz zur Einstellung von Leistung und Geschwindigkeit. Alternativ mit V-Bit manuell fräsen.
- Kleine Schriftgrößen: min. 6–7 pt bei bestimmten Schriftarten; serifenlose Fonts sind oft besser lesbar.
- Bei dunklerer Gravur lokal mit feiner Beize/Wachs ausfüllen, anschließend überschüssiges Material abwischen.
Finish-Auftrag (Ölen / Wachsen)
akt. Arbeitszeit 20 Minuten (Trocknungszeiten 4–12 Stunden zwischendurch)Oberfläche entstauben, dünn und gleichmäßig Hardwax-Oil auftragen, kurz einziehen lassen, abwischen. Zweiter Auftrag nach 8–12 Stunden (oder nach Herstellerangabe).
- Nur die aktive Arbeitszeit zur Kalkulation zählen; Trocknungslagerung einkalkulieren.
- Beim ersten Auftrag sehr sparsam auftragen, bei hartem Holz wie Nussbaum lieber dünner Schichten arbeiten.
Montage der Haken & Bohrungen für Wandbefestigung
10–15 MinutenWandhaken mit Senkkopfschrauben befestigen; Rückseite 2 Senkbohrungen für Abstandshalter/Unterlegscheiben vorsehen. Passgenauigkeit prüfen und Dübel-Positionen markieren.
- Nutze schmale Schlüsselschlitze/Bohrungen abhängig von verwendeten Schrauben, um das Board flach an der Wand zu positionieren.
- Bei schwerer Dekoration zusätzliche Abstandshalter anbringen, um Last zu verteilen.
Endkontrolle & Verpackung
10–15 MinutenVisuelle Kontrolle auf Ausrisse, Kantenüberstand, Gravurqualität. Verpacken mit Schaumstoff/Seidenpapier, Beschreibung zur Pflege beifügen.
- Füge ein kleines Pflegeblatt (Öl nach X Monaten) bei; personalisierte Produkte steigern wahrgenommene Wertigkeit.
- Sichere Verpackung verhindert Kratzer beim Versand/Transport.
Markt & Machbarkeit
Eiche: ca. €300 (Standard, direkt verkaufbar) | Nussbaum: ca. €350 (Premium, personalisiert)
Eiche: ca. €60 | Nussbaum: ca. €85 (inkl. Haken, Schrauben, Öl, Schleifmittel, anteilige Fräserkosten)
Eiche: ca. €100 (≈33%) | Nussbaum: ca. €125 (≈36%) — Annahme: Stundenlohn/Kalkulation interner Arbeit €25/h + €15 Overhead
35%4–6 Stunden aktiv (plus Trocknungszeiten fürs Finish)
Nein
Hoch
Mittel
