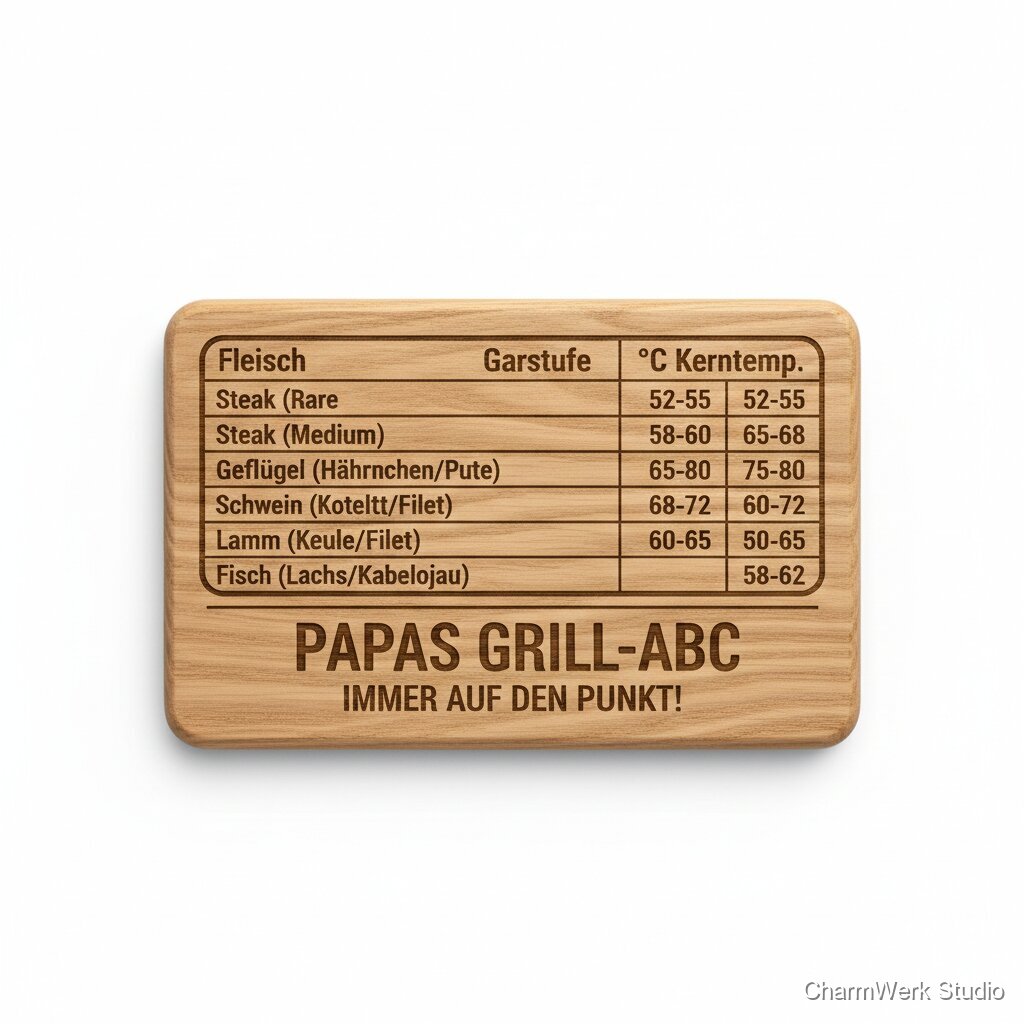

CNC-gefräste „Grill-Temperatur“-Spickzettel-Plakette
Eine kompakte Plakette für die Grillzone mit gefräster Tabelle: Kerntemperaturen für Steak, Geflügel & Co. Dazu Papas Name – praktisch, stylisch und garantiert im Einsatz.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Eichenbrett Zuschnitt (~200×120×18 mm)
1 Stück
8,00 € – 12,00 € (je nach Qualität/Händler)
Birke-Multiplex Zuschnitt (~200×120×12 mm)
1 Stück (Alternative)
2,00 € – 4,00 €
Fräsersatz (1× 3,175 mm Z2 Flachfräser + 1× 60° V-Bit)
1 Satz (wiederverwendbar)
12,00 € – 20,00 € (einmalig; anteilig pro Stück ≈ 3,00 €)
Osmo TopOil / Holzöl oder seidenmatter Klarlack (250 ml)
250 ml (reicht für viele Stücke)
8,00 € – 12,00 € (anteilig pro Stück ≈ 0,50 € – 1,00 €)
Schleifpapier (P120 / P220 / P320)
einige Blätter
5,00 € (Packung; anteilig ≈ 0,50 €)
Aufhängung (Sägezahnöse oder Neodym-Magnete)
1
0,50 € – 2,00 €
Masking Tape / Malerkrepp
1 Rolle (anteilig)
1,50 € (anteilig ≈ 0,10 €)
Verpackung (Kraftpapier + kleines Kissen)
1
1,00 € – 2,00 €
Benötigte Werkzeuge
- CNC-Fräse (hobby/desktop, 600W–1kW Spindel)
- CAM/CAD-Software (z. B. Fusion 360 – Hobby-Lizenz kostenlos)
- Spannmittel: Schraubzwingen oder Vakuumtisch
- Bohrmaschine / Ständerbohrmaschine (für Hängeloch, optional) optional
- Exzenterschleifer / Schleifklotz optional
- Feiner Pinsel oder fusselfreies Tuch (für Öl/Lack)
- Staubsauger / Absaugung (wichtig beim Fräsen)
- Schutzbrille, Gehörschutz, Atemschutzmaske
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Design & Layout vorbereiten
15–30 MinutenIn CAD (z. B. Fusion 360 oder Inkscape→SVG für CAM) die Plakettenkontur (200×120 mm) anlegen, Tabelle mit Kerntemperaturen (z. B. Rare 52°C, Medium 57°C, Well Done 65°C; Geflügel 74°C; Schwein 70°C; Fisch 50–55°C) einfügen und Position des Namens sowie Icons planen.
- Schriftgröße für Fräsen: mindestens 6–8 mm Höhe für saubere Ergebnisse; für feine Schriften V-Bit (60°) verwenden.
- Runden Sie Ecken (Fillet 3–5 mm) für bessere Optik und geringeren Stress im Frästeil.
CAM: Werkzeugwege generieren
15–25 MinutenWerkzeugwege erstellen: Außenkontur mit 3,175 mm Z2-Fräser, Taschen- oder Gravur-Fräsung für Tabelle und Name. Für Schrift/feine Linien 60° V-Bit als 2D-Gravur definieren. Tiefen: außen Kontur 1–2 mm pro Durchgang bis Volldicke (bei 12–18 mm in mehreren Durchgängen); Gravur-Tiefe 0,8–1,2 mm für Lesbarkeit.
- Tief pro Durchgang bei Holz: 2–3 mm für 3,175 mm Fräser; bei Eiche eher konservativ fräsen.
- Climb milling (Downcut) reduziert Ausriss an der Oberseite – testen und anpassen.
Material zuschneiden und fixieren
10–15 MinutenHolzbrett zuschneiden (wenn nicht bereits zugeschnitten). Werkstück sauber an der CNC-Spannfläche positionieren und sicher mit Schraubzwingen oder Vakuum fixieren. Spoilboard bzw. Opferschicht verwenden.
- Werkstückoberfläche ggf. dünn mit Malerkrepp abkleben, um Ausrisse beim Konturschnitt zu reduzieren.
- Nullpunkt (X/Y/Z) sorgfältig setzen — Z-Null am höchsten Punkt des Materials (oder Oberkante).
Trockenlauf / Test
5–10 MinutenProgramm im Leerlauf (ohne Werkzeug) kurz laufen lassen oder auf geringer Z-Tiefe einen Testlauf auf Restholz machen, um Maße und Position zu prüfen.
- Prüfen Sie, ob Schrift und Icons innerhalb der Kontur liegen und nicht angeschnitten werden.
- Überwachen Sie die Maschine beim ersten Schnitt.
Fräsen
15–30 Minuten (abhängig von Materialstärke und Frästiefe)Fräsvorgang ausführen: zuerst Taschen/Gravuren (Name, Tabelle), danach Außenkontur. Bei harten Hölzern langsamer Vorschub, kühler Schnitt und gute Absaugung verwenden.
- Für saubere Gravuren mit V-Bit niedriger Vorschub (z. B. 200–500 mm/min, 0,1–0,2 mm/Z) je nach Maschine.
- Wenn möglich in mehreren Durchgängen arbeiten und die Maschine nicht überlasten.
Nachbearbeitung: Entgraten & Schleifen
10–20 MinutenKanten brechen (Handfeile oder 120er Schleifpapier), Flächen mit P220–P320 glattschleifen, Staub entfernen.
- Schleifen Sie nur in Faserrichtung, um ein sauberes Finish zu erzielen.
- Feineres Finish in Gravuren mit feinem P320 und weichem Bürstaufsatz.
Finish auftragen & Trocknen
10–15 Minuten aktives Auftragen + Trocknungszeiten (Öl: 6–12 Std. oberflächentrocken; Lack: 1–4 Std. je nach Produkt))Öl oder Klarlack dünn auftragen, überschüssiges Öl abwischen. Für Öl: 2 dünne Schichten mit Zwischenschliff (P320) empfehlen; für Lack 1–2 Schichten je nach Deckkraft.
- Bei Ölen kurze Einwirkzeit und Abwischen vermeiden klebrige Oberfläche.
- Trocknungszeiten nicht zur Produktionszeit rechnen — nur aktive Arbeit.
Montage & Verpackung
5–10 MinutenAufhängung anbringen (Sägezahnöse oder Magnete einlassen), Endkontrolle, Paket für Versand/Geschenk verpacken.
- Beschädigungsfrei verpacken (Seidenpapier + Karton) und evtl. Pflegehinweis (Öl nach Bedarf) beilegen.
Markt & Machbarkeit
Standard (Multiplex): 34 €; Premium (Eiche, personalisiert mit Icons): 44 € – 49 €
ca. 8,00 € (Multiplex) / ca. 14,00 € (Eiche) (inkl. Öl, Kleinteile, anteilige Fräserkosten)
Multiplex-Beispiel: Verkauf 34 € − (Material 8 € + Arbeit ~12,50 € + Verpackung 2 €) = ca. 11,50 € Gewinn Eiche-Premium-Beispiel: Verkauf 49 € − (Material 14 € + Arbeit ~12,50 € + Verpackung 2 €) = ca. 20,50 € Gewinn
42%Aktiv 1–2 Stunden (Design/CAM: 30–50 min; Fräsen & Finish: 30–70 min; + Trocknungszeiten)
Ja
Mittel
Mittel
