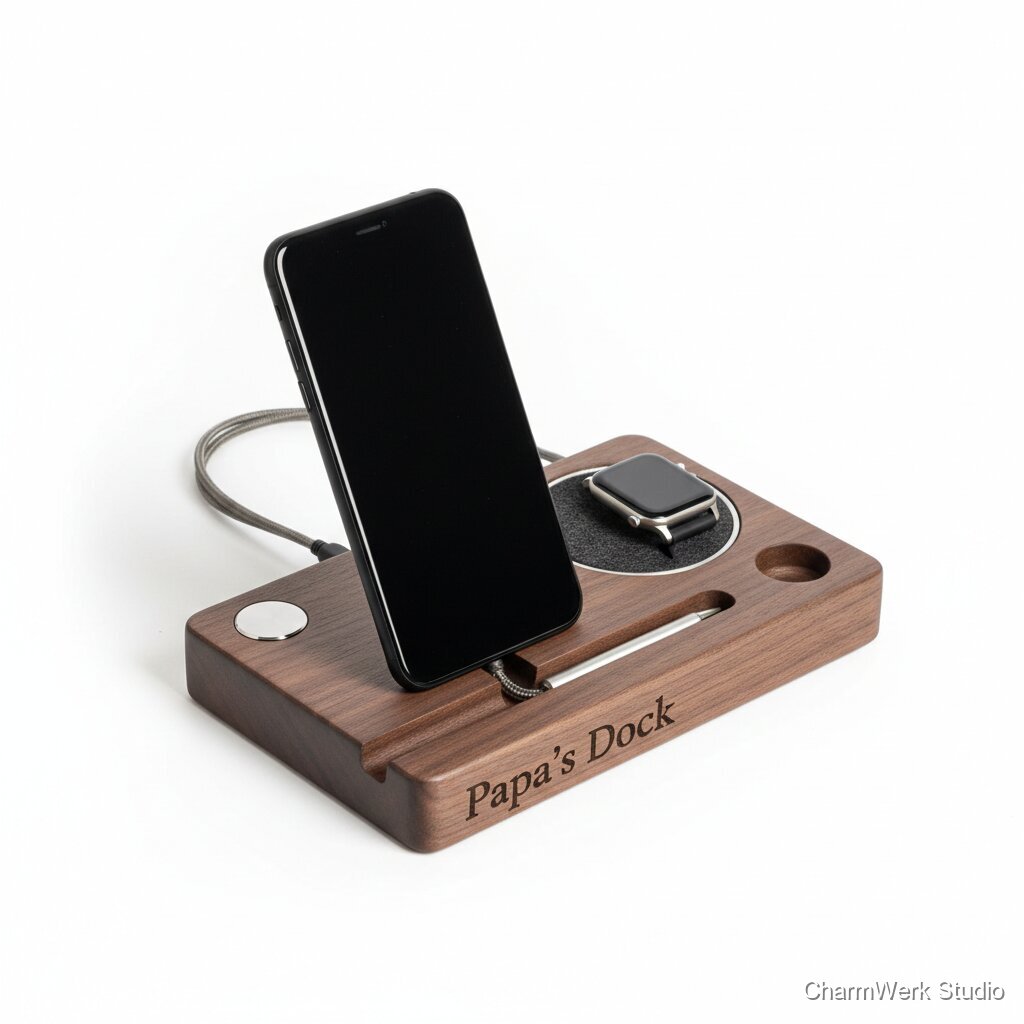

CNC-gefräster Smartphone-Dock mit Kabelkanal
Ein massiver Holz-Dock, der das Smartphone im perfekten Winkel hält, inklusive sauber gefrästem Kabelkanal und optionaler Aussparung für Kopfhörer oder Uhr. Personalisiert mit „Papa’s Dock“ wird daraus ein täglicher Begleiter am Nachttisch oder im Büro.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholzbrett Nussbaum oder Eiche, ca. 200 x 100 x 22–25 mm (gerade, trocken)
1 Stück
6–12 €
Filz selbstklebend oder Filzplatte 1–2 mm (anthrazit)
ca. 200 x 100 mm
1–3 €
Hartwachsöl/Danish Oil
ca. 10–20 ml
0,50–1,50 € (anteilig)
Schleifpapier (Korn 120/180/240/320)
je 1–2 Bögen
1–2 € (anteilig)
Kontaktkleber oder Holzleim (für Filz eher Kontaktkleber)
kleine Menge
0,30–1,00 € (anteilig)
Optional: Neodym-Magnet 10 x 3 mm + 2K-Epoxy
1 Magnet
0,50–2,00 €
Optional: Gummifüße (statt Filz unten)
4 Stück
1–2 €
Optional: Holzspachtel/CA+Schleifstaub (für kleine Ausrisse)
kleine Menge
0,20–0,80 € (anteilig)
Benötigte Werkzeuge
- CNC-Fräse (z. B. 3018/6040 o.ä.) + Spannmittel (Schraubzwingen/Opferplatte) oder Vakuumtisch (optional)
- Fräser: 6 mm Schaft, 6 mm Planfräser oder 6 mm Spiral (Upcut/Downcut), 3 mm Spiral (für Details), 60–90° V-Bit (Gravur)
- CAD/CAM Software (Fusion 360, Estlcam, VCarve, Carbide Create)
- Staubabsaugung/Shop-Vac + Gehör-/Atemschutz
- Schleifklotz/Exzenterschleifer
- Pinsel/Lappen für Öl, fusselfreie Tücher
- Laser (optional für Gravur) oder CNC V-Bit als Alternative optional
- Bohrer 10–12 mm (Akkuschrauber/Bohrständer optional) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Design festlegen (Maße & Gerätecheck)
10–15 minMiss Smartphone mit Case (Dicke!) und ggf. Steckerhöhe des Ladekabels. Lege Slot-Breite = Gerätebreite + 1–2 mm Luft fest; Slot-Tiefe 12–14 mm; Winkel 15–20° wirkt am Nachttisch/Büro angenehm. Plane Kabelkanal so, dass der Stecker ohne Knick in den Slot führt (Durchlassloch Ø 10–12 mm).
- Bei USB‑C/Lightning genügt meist ein Ø10 mm Loch; bei dickeren Steckergehäusen lieber Ø12 mm.
- Wenn das Handy sehr hoch steht, Dock-Tiefe auf 95–100 mm erhöhen für Kippsicherheit.
Holz zuschneiden & vorbereiten
10–20 minRohling auf ca. 200 x 100 mm zuschneiden (Säge) und ggf. auf 180 x 90 mm final planen. Oberfläche kurz vorschleifen (K120→180), damit Gravur sauber wird und Klebeband/Spannung besser hält. Opferplatte montieren.
- Achte auf Faserverlauf: Längs zur Breite wirkt optisch ruhig.
- Bei Eiche: Ausrissgefahr höher – später eher Downcut/Schlichtgang einplanen.
Werkstück spannen & Nullpunkt setzen
10–15 minWerkstück auf Opferplatte spannen (Schraubzwingen außerhalb des Fahrwegs!) oder mit starkem doppelseitigem Tape + Anschlagleisten fixieren. Nullpunkt meist oben links auf Werkstückoberfläche. Tool-Längen sauber einmessen.
- Für saubere Unterseite: erst Oberseite fräsen, dann umspannen und Unterseite/Kabelkanal fräsen (oder Kanal von oben in Tasche führen).
- Wenn du Tape+CA-Methode nutzt: sehr sicher, aber später vorsichtig lösen.
Planfräsen (optional, aber „Premium-Look“)
5–10 minBei rauem Rohholz die Oberseite leicht planfräsen (0,3–0,8 mm). Das ergibt ein gleichmäßiges Finish und gleichmäßige Gravurtiefe.
- Mit 6 mm Planfräser, kleiner Zustellung (0,3–0,5 mm) und moderatem Vorschub.
Smartphone-Slot fräsen (Tasche + Winkel)
20–35 minFräse zuerst eine rechteckige Tasche (z. B. 90 mm breit, 14 mm tief, 10–12 mm tief) und erzeuge danach die schräge Auflagefläche: entweder als 3D-Contour (Wedge) oder über eine zweite Tasche mit schrägem Boden (in CAM als 3D Adaptive + Parallel). Kanten mit kleinem Radius (R1–R2) oder Fase entschärfen.
- Für „easy“: Boden flach lassen und hinten einen Keil (separates Holzstück) einkleben – aber die CNC-Variante sieht edler aus.
- Schlichtgang mit kleiner Zustellung (0,2–0,3 mm) bringt deutlich bessere Oberfläche.
- Slot innen lieber minimal größer und später Filz einlegen, statt zu eng zu fräsen.
Kabelkanal & Durchlass
15–25 minVariante A (empfohlen): Unterseite fräsen: Kanal 8–10 mm breit, 6–8 mm tief, von Rückseite bis unter den Slot. Dann Durchlassloch zur Slot-Basis bohren oder fräsen (Helical). Variante B: Kanal als verdeckte Nut von oben in einer separaten Tasche und anschließend mit Filz abdecken (schnell, aber sichtbar).
- Bei Unterseitenkanal: Werkstück umdrehen, an Anschlägen wiederholgenau ausrichten (z. B. 2 feste Anschlagleisten).
- Helical Ramp statt „Plunge“ reduziert Ausrisse, besonders in Eiche.
- Test mit deinem Kabel: Stecker muss frei laufen und darf nicht geklemmt werden.
Optional: Aussparung für Uhr/Kopfhörer/AirPods
10–20 minFräse eine zusätzliche Tasche seitlich oder vorne (z. B. 60 x 25 x 12 mm) für AirPods/Keys oder eine schmale Mulde (z. B. 55 x 22 x 10 mm) als Ablage. Bei Kopfhörern kann eine kleine Kabelnut (3–4 mm) helfen.
- Ränder mit 3 mm Fräser schlichten, um „Werkzeugspuren“ zu minimieren.
- Nicht zu tief fräsen: 8–12 mm reicht optisch und erhält Stabilität.
Personalisierung „Papa’s Dock“ (Laser oder CNC)
5–15 minLasergravur: 0,2–0,5 mm tief (optisch reicht). Position vorne mittig oder oben rechts. Alternativ CNC mit V-Bit (60°/90°) und V-Carve (0,6–1,2 mm max. Tiefe).
- Vor der Gravur Oberfläche staubfrei wischen.
- Bei Laser: Malerkrepp aufkleben, gravieren, Krepp abziehen → weniger Rauchspuren.
- Bei CNC-VCarve: Teststück machen, damit Schrift nicht zu fein wird.
Kanten, Schliff & Filz
20–30 minAlle Kanten mit 1–2 mm Radius (Fräser oder Hand) brechen. Schleifen: K180→240 (optional 320). Filz unten vollflächig oder als 4 Pads; optional Filzstreifen im Slot als Kratzschutz. Filz mit Kontaktkleber sauber andrücken, Überstand bündig schneiden.
- Kabelkanal-Kanten leicht entgraten, damit das Kabel nicht scheuert.
- Filz im Slot erst nach dem Ölen einkleben (bessere Haftung).
Oberfläche ölen/wachsen & Endmontage
25–40 min (zzgl. Trockenzeit)Hartwachsöl/Danish Oil dünn auftragen, 10–15 min einziehen lassen, Überschuss abnehmen. Nach 4–6 h (oder nach Herstellerangabe) zweiter Auftrag. Danach Filz einkleben, Kabelprobe, finaler Check.
- Lappen mit Öl können sich selbst entzünden: ausgebreitet trocknen lassen oder in Metallbehälter.
- Für seidenmatten Look nach dem 2. Auftrag mit sehr feinem Vlies/320er leicht abreiben.
Markt & Machbarkeit
39–69 € (je nach Holzart, Gravur, Kanal unten gefräst, Zusatz-Aussparung).
ca. 8–18 € (typisch ~12 €).
ca. 27–55 € vor Arbeitszeit/Overhead (bei 49–69 € Verkauf).
55%1–2 h aktiv + Trockenzeit (über Nacht empfehlenswert).
Ja
Hoch
Hoch
