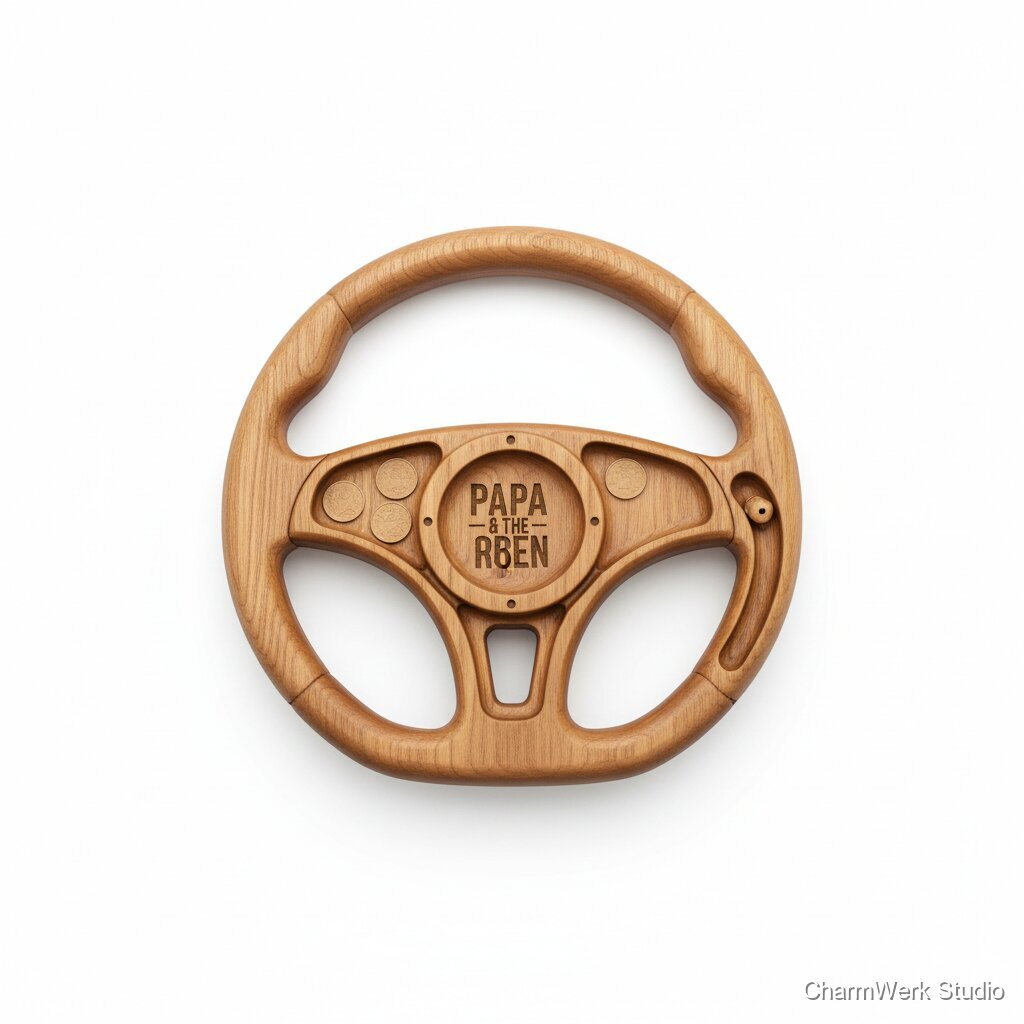

CNC-gefräster Taschenleerer für Autoschlüssel in Lenkradform
Ein kleiner Hingucker: eine Lenkrad-Silhouette mit eingearbeiteten Mulden für Schlüssel, Parkmünzen und Kopfhörer. Ideal für den Papa, der Autos liebt – personalisiert mit Kennzeichen oder Spitznamen.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex 18 mm, Zuschnitt ca. 300 x 300 mm (oder Buche Leimholz 20 mm)
1 Stück
Multiplex: 8–15 € (je nach Zuschnitt/Qualität); Buche: 10–18 €
Holzöl / Hartwachsöl (z.B. Osmo TopOil, Clou Hartöl)
ca. 10–20 ml pro Stück
0,60–1,50 € anteilig (bei 0,75 l Dose) bzw. 3–6 € bei Kleingebinde
Schleifpapier (Korn 120/180/240)
je 1–2 Bögen oder Schleifstreifen
1–3 € anteilig
Filz- oder Gummifüße selbstklebend (optional)
4 Stück
0,30–1,00 €
Holzleim + Dübel (optional, falls zweite Lage für mehr Tiefe)
nur bei Laminatbauweise
0,50–2,00 €
Benötigte Werkzeuge
- CNC-Fräse (z.B. 3018/6040) mit Opferplatte und Spannmitteln (Zwingen/Schraubstock/Spannpratzen)
- Fräser: 6 mm Upcut/Downcut (Kontur), 3 mm Spiralfräser (Taschen/Mulden), optional 90° V-Bit (Gravur)
- Staubabsaugung oder Staubsauger-Adapter, Schutzbrille, Gehörschutz
- CAD/CAM: Fusion 360 / Estlcam / VCarve / Carbide Create
- Exzenterschleifer oder Handschliff, Entgrater/Schleifklotz
- Pinsel/Lappen für Öl, fusselfreie Tücher
- Laser (optional) für schnelle Personalisierung optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Design festlegen (Lenkrad + Mulden + Personalisierung)
15–25 minErstelle eine Lenkrad-Silhouette als 2D-Vektor: Außenkreis ca. 220 mm, Innenausschnitt ca. 180 mm (ergibt einen stabilen Ring). Füge 3 Speichen (je ~20–25 mm breit) und eine Nabenfläche in der Mitte hinzu. Plane Mulden: - Hauptmulde für Autoschlüssel: ca. 85 x 45 mm, Tiefe 8–10 mm, mit großen Radien (R8–R12) - Münzmulde: Ø 35–40 mm, Tiefe 4–6 mm - Kopfhörer/AirPods-Mulde: Ø 55–65 mm oder 60 x 40 mm, Tiefe 6–8 mm Positioniere Mulden so, dass mindestens 12–15 mm Materialsteg zur Außenkante bleibt und keine Speiche zu dünn wird. Personalisierung als Gravur auf einer Speiche oder am unteren Segment: Kennzeichen (z.B. „B-AB 1234“) oder Spitzname.
- Für ‚easy‘: halte die Form geometrisch simpel (Kreise + Rechtecke mit Radien).
- Mulden mit Radien fräsen sich sauberer und splittern weniger als scharfe Ecken.
- Wenn du dünne Speichen willst: lieber Multiplex als Buche (formstabiler).
Material vorbereiten & spannen
10–15 minPlatte grob auf ca. 300 x 300 mm zuschneiden (oder Baumarkt-Zuschnitt). Oberfläche prüfen: keine Ausrisse/Äste im Bereich der Speichen. Lege eine Opferplatte unter, richte das Werkstück aus und spanne sicher (Spannpratzen/Zwingen). Nullpunkt setzen (meist links unten oder Mitte).
- Downcut-Fräser für Konturen reduziert Ausrisse oben; Upcut räumt Späne besser ab.
- Bei Multiplex: mit Malerkrepp auf der Oberseite kannst du Kanten-Ausrisse zusätzlich minimieren.
- Sicher spannen: Konturfräsung erzeugt seitliche Kräfte – lieber 2–4 Spannpunkte plus ggf. Schrauben in Randbereichen.
CAM: Werkzeugwege für Taschen, Gravur, Kontur
15–25 minErzeuge in CAM drei Operationen in dieser Reihenfolge: 1) Taschen (Mulden) – 3 mm Fräser, adaptive/clearing oder pocket. 2) Gravur – V-Bit 90° oder 60° (oder 2–3 mm Fräser als Liniengravur). 3) Kontur außen/innen – 6 mm Fräser (oder 3 mm, wenn Details fein sind) mit Tabs/Stegen. Empfohlene Startwerte (als Richtwert): - Birke Multiplex 18 mm: 3 mm Fräser, Zustellung 2–3 mm, Vorschub 800–1400 mm/min, Spindel 16–20k rpm. - Buche: eher konservativ: Zustellung 1,5–2,5 mm, Vorschub 600–1200 mm/min. Leave stock (0,2–0,4 mm) und eine Finish-Pass (0,2–0,3 mm) für saubere Kanten.
- Taschen zuerst fräsen – das Werkstück bleibt stabil, bis die Kontur raus ist.
- Tabs sinnvoll setzen (6–8 mm breit, 2–3 mm hoch), v.a. an Speichenbereichen.
- Für sehr saubere Mulden: letzte Zustellung klein (0,5–1 mm) als Schlichtgang.
Fräsen (Mulden, Gravur, Kontur)
25–45 min (je nach CNC und Vorschub)Starte mit Taschenfräsungen (Mulden), danach Gravur. Zum Schluss Außen- und Innenkontur fräsen. Überwache die ersten Minuten: Spanbild, Geräusch, keine Vibration. Nach der Kontur das Teil im Material lassen, CNC stoppen, erst dann Tabs manuell trennen.
- Staubabsaugung konstant laufen lassen (Holzstaub!).
- Wenn es schmort/dunkel wird: Vorschub erhöhen oder Drehzahl senken; Fräser ist ggf. stumpf.
- Bei kleinen CNCs (3018): Zustellungen kleiner wählen (1–1,5 mm) und Zeit eher 45–70 min.
Entgraten, Tabs entfernen, schleifen
20–35 minTabs mit Japansäge/Seitenschneider entfernen. Kanten bündig schleifen (Korn 120 → 180 → 240). Innenradien und Mulden per Hand nachschleifen. Kanten optional leicht fasen (1–2 mm) oder runden (R2–R3) – fühlt sich hochwertiger an und ist alltagstauglicher.
- Mulden nicht ‚rundpolieren‘: lieber nur Fasern brechen, sonst änderst du die Geometrie sichtbar.
- Bei Multiplex: Kanten quer zur Lage sind empfindlich – sauber bis 240 und dann ölen, wirkt deutlich edler.
- Wenn du eine Gravur hast: vor dem Ölen einmal ausbürsten/ausblasen, damit kein Schleifstaub in der Schrift bleibt.
Ölen & Finish
20–30 min aktiv (+ Trockenzeit)Erste Ölschicht dünn mit Lappen auftragen, 10–15 min einziehen lassen, Überschuss abnehmen. Trocknen lassen (je nach Produkt 6–12 h). Zwischenschliff mit Korn 240, zweite Schicht. Optional Filzfüße unten anbringen (4 Punkte, symmetrisch), damit der Taschenleerer nicht rutscht und Möbel schont.
- Dünn ist besser: zu viel Öl macht die Oberfläche klebrig.
- Filzfüße erst nach vollständiger Trocknung kleben.
- Wenn du schnelle Abgabe brauchst: Hartwachsöl trocknet oft schneller als reines Leinöl.
Markt & Machbarkeit
39–59 € (personalisierte Gravur inkl., geölt, mit Filzfüßen). Premium (Buche, sehr sauberer Schliff, Geschenkverpackung): 59–79 €.
ca. 10–20 € (Holz + Verbrauchsmaterial + anteilig Öl; ohne Maschinenverschleiß/Strom gerechnet).
ca. 29–45 € pro Stück bei Verkauf 49–59 € (vor Abzug deiner Arbeitszeit, Plattformgebühren, Verpackung/Versand).
55%Aktive Arbeitszeit ca. 1,5–2,5 h; Maschinenlaufzeit darin 30–60 min. In Kleinserie (5–10 Stück): aktive Zeit pro Stück eher 45–75 min (durch wiederkehrendes Setup).
Ja
Mittel
Mittel
