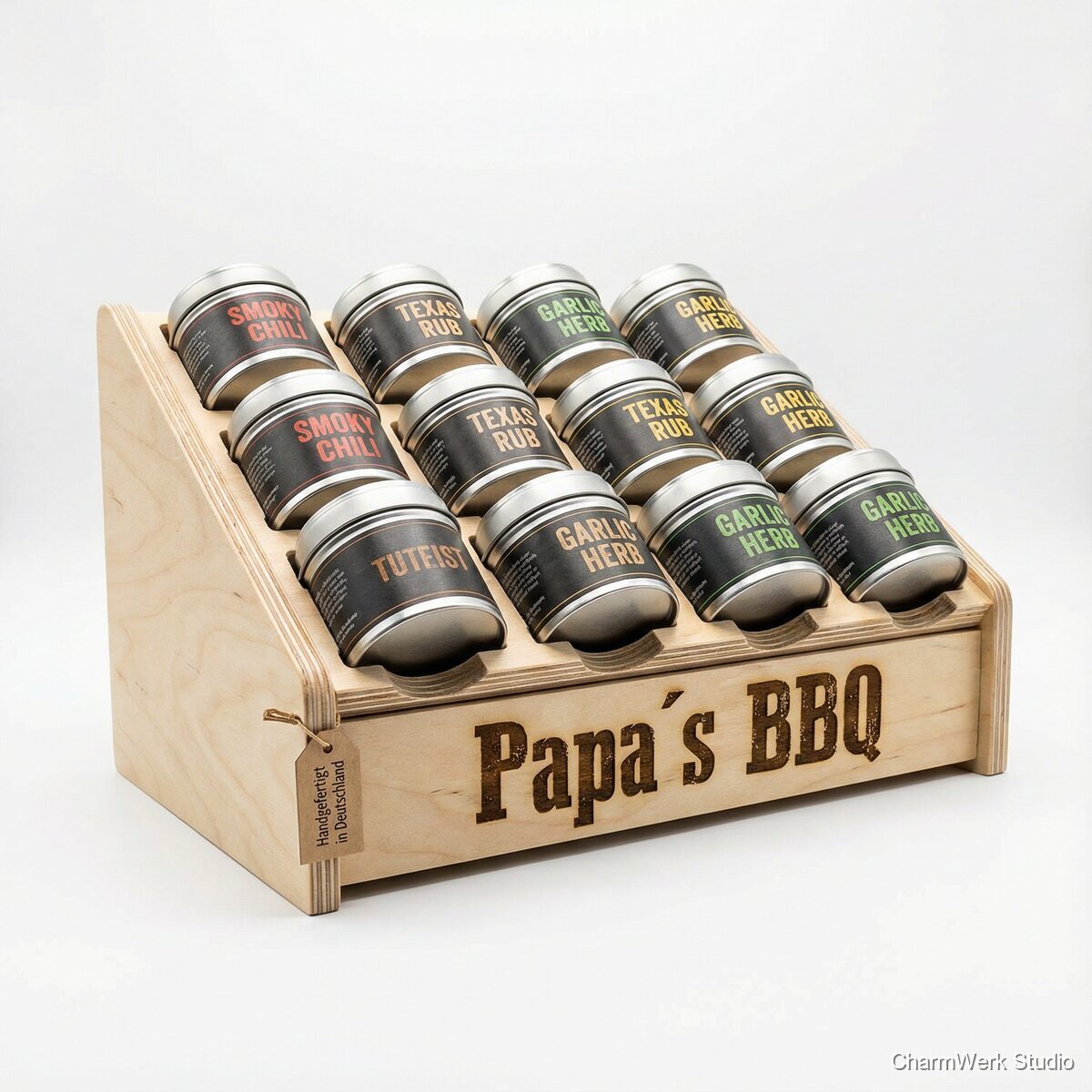

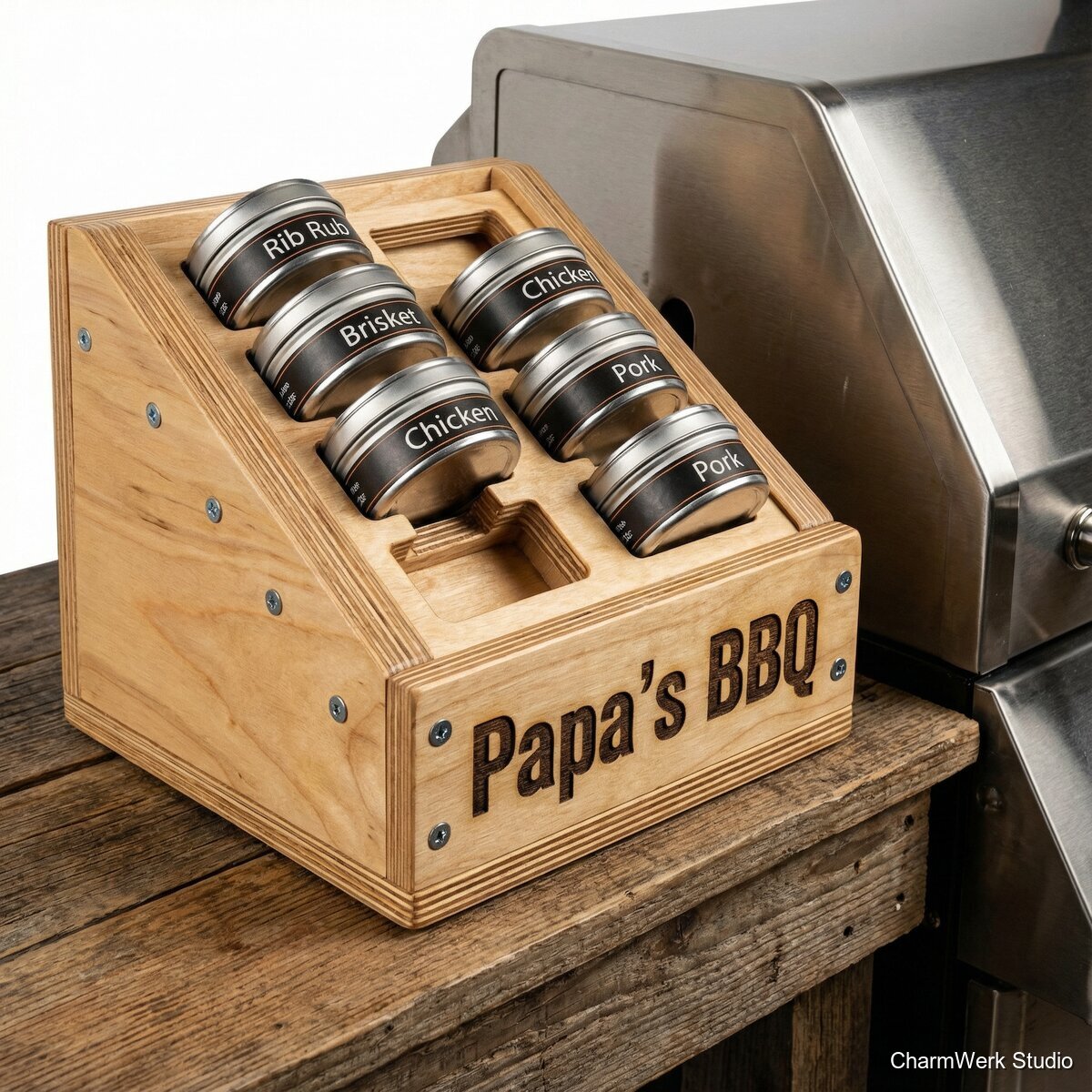

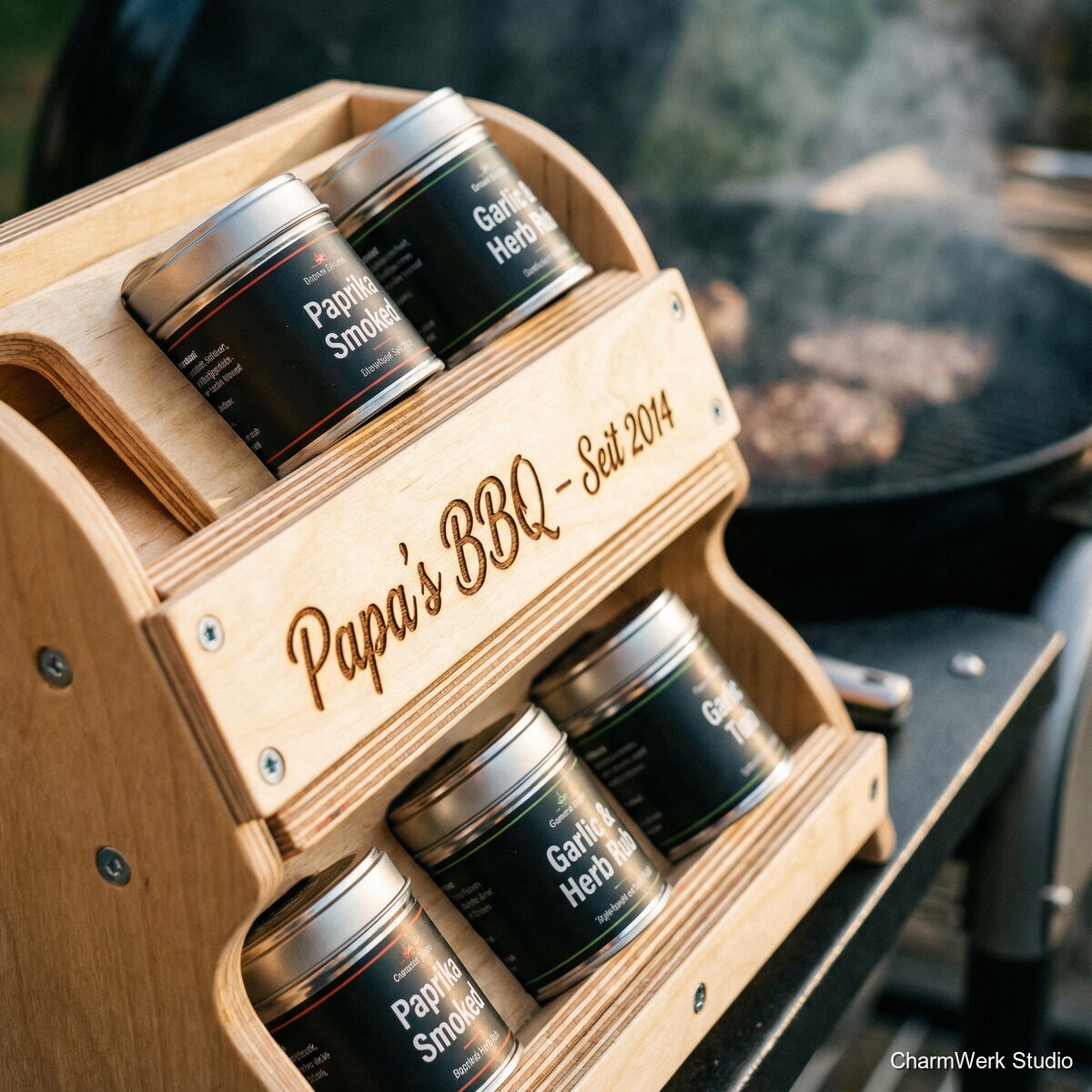

„Papa’s BBQ“-Gewürzregal mit schrägen Reihenschlitzen
Ein CNC-gefrästes Gewürzregal, bei dem Dosen in schrägen Schlitzen stehen und Etiketten gut lesbar sind – ideal neben dem Grill. Der personalisierte Schriftzug macht es zum Hingucker und sorgt dafür, dass Papas Lieblingsrub immer griffbereit ist.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex 18 mm (Platte ~500 x 300 mm) — Basisbau
1 Zuschnitt
€18,00
Alternativ: Eiche Multiplex / Massivholz 20 mm (Opt. Premium)
1 Zuschnitt
€30,00
Schrauben (senkkopf / 3,5 x 30 mm) / Montage
10–12 Stk.
€3,00
Holzleim (PVA)
kleine Tube / 50–100 g
€4,00
Osmo TopOil / Dänisches Öl (250 ml) oder ähnliches
250 ml (reicht für mehrere Teile)
€10,00
Schleifpapier (Korn 120, 180, 240)
je 1 Blatt / Set
€3,00
Aufhängung (Zackenaufhänger / French cleat oder Schraubhaken)
1 Set
€3,00
CNC-Fräser (V-Bit für Schrift, Downcut/Spiral 6 mm für Schlitze) — Verschleißanteil
anteilig
€5,00
Kleinteile / Verpackung (Geschenkband, kleiner Karton)
1 Set
€5,00
Benötigte Werkzeuge
- CNC-Fräse (Tisch/CNC-Service) optional
- Spiral-/Downcut-Fräser 6 mm (für Schlitze) optional
- V-Bit 60° oder 90° (für Gravur) optional
- Schraubendreher / Akkuschrauber optional
- Zwingen (2–4 Stk.) optional
- Kapp-/Zugsäge oder Bandsäge (für Zuschnitt falls nötig) optional
- Exzenterschleifer / Handschleifklotz optional
- Maßband, Winkel, Stift, Reißnadel optional
- CAD/CAM-Software (z. B. Fusion360, Carbide Create, VCarve) optional
- Bohrstation (falls Dübel/Versenkungen) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & Maße festlegen
20–30 MinutenBestimme, wie viele Gewürzdosen das Regal halten soll (Standard-Dose Ø ~57 mm, Höhe ~70–90 mm). Empfohlene Außenmaße für 8 Dosen: Breite 400 mm x Tiefe 120 mm x Höhe 110 mm. Lege Winkel der Schlitze fest (ca. 12–18° Neigung sorgt für gute Lesbarkeit und sicheren Stand).
- Miss die tatsächlichen Dosen, die verwendet werden sollen (Leer- vs. volle Dosen können leicht variieren).
- Plane 2–3 mm Toleranz pro Schlitz für einfache Entnahme.
Konstruktionszeichnung & CAM
30–60 MinutenErstelle ein 2D-CAD-Modell: Grundplatte, Rückwand (falls), Front mit schrägen Schlitzen, Seitenwangen. Platziere Personalisierung (z. B. 'Papa’s BBQ') als V-carving in der Front oder Rückwand. Erzeuge CAM-Toolpaths: Schlitze als Taschenfräsungen, Gravur als V-Carve, Außenkontur als Outline.
- Nutze Test-Fräsungen an Restholz, um Fräsergrößen und Frästiefen zu prüfen.
- Für lesbare Gravuren V-Bit 60° verwenden und Vorschub/Spindel-Drehzahl an Material anpassen.
Material zuschneiden & einspannen
20–40 MinutenSäge die Platte auf die äußeren Maße (falls noch nicht zugeschnitten). Spanne das Werkstück sicher auf der CNC oder auf der Werkbank ein (Doppelklebeband + Zwingen oder Schraubzwinge).
- Sauber eingespanntes Holz vermeidet Vibrationen—geringe Vibrationen verbessern die Gravurqualität.
- Beim Einsatz eines CNC-Dienstleisters: Materialmaß und Nullpunkt vorab abstimmen.
CNC-Fräsen: Schlitze, Gravur, Kontur
30–90 Minuten (abhängig von CNC-Leistung und Anzahl der Durchgänge)Führe die Fräsprogramme in Reihenfolge aus: Taschenfräsung (Schlitze) mit 6 mm Downcut, V-Carve für Schriftzug, Außenkontur (mit Finish-Pass) zuletzt. Frästiefe für Schlitze: ca. 16 mm (bei 18 mm Material), sodass Dosen sicher sitzen und Frontkante intakt bleibt.
- Setze einen Finish-Pass (0,5 mm) für saubere Außenkanten.
- Kühl-luft/Spänesauger verwenden, um Hitze und Brandstellen zu vermeiden.
Nachbearbeitung: Entgraten & Schleifen
30–45 MinutenEntferne Kleberreste/Späne, fülle kleine Ausbrüche falls nötig (Holzfurnier-Spachtel). Kante brechen (0,5 mm) und Schleifen: 120 → 180 → 240.
- Schleife entlang der Maserung für besseres Finish.
- Verwende bei Furnier sauberen Schliff, um Aufrauen zu vermeiden.
Montage
30–45 Minuten (inkl. Trocknen von Leim/Kitt)Montiere Seitenwangen, Rückwand (falls vorgesehen) mit Leim und Schrauben oder verdeckten Verbindern. Versenke Schrauben und spachtle/verschließe mit Holzkitt.
- Vorbohren bei Massivholz, um Ausrisse zu vermeiden.
- Zwingen für die Leimverbindung bis zur Anziehzeit nutzen.
Finish / Oberflächenbehandlung
30–60 Minuten aktiver Aufwand + Trocknungszeit (2–12 Stunden je nach Produkt)Trage das Öl-Finish in mehreren dünnen Schichten auf (z. B. 2 Schichten Osmo TopOil, Zwischenschliff 240). Trocknen lassen (Herstellerangaben beachten).
- Für den Einsatz neben dem Grill empfiehlt sich ein hitze- und feuchtigkeitsresistentes Öl/Lack.
- Fingerabdrücke vor dem letzten Finish entfernen.
Finale Kontrolle & Verpackung
15–30 MinutenPasse Dosen an, prüfe Standfestigkeit, justiere Schlitze bei Bedarf (leichtes Nachschleifen). Befestige Wandaufhängung oder Füße. Verpacke als Geschenk (Geschenkband, kleine Karte mit Personalisierungsnachweis).
- Fotos vom fertigen Produkt für Shop/Portfolio machen.
- Beilegen einer Pflegeanleitung (z. B. kein direkter Kontakt mit Flamme, gelegentliches Nachölen).
Markt & Machbarkeit
€129 (Empfohlen für Birke Multiplex mit Gravur; Premium-Variante Eiche / besondere Lackierung €149–€199)
ca. €46 (Basis Birke Multiplex, inkl. Finish & Kleinteile)
ca. €13 (bei Verkauf €129; Berechnung grob: Verkaufspreis €129 − Material €46 − Arbeitsaufwand ca. 3,5 h × €20/h ≈ €70 ⇒ ≈ €13 Gewinn)
10%3–6 Stunden (inkl. CNC, Nachbearbeitung & Finish; exkl. Trocknungszeiten)
Nein
Mittel
Mittel
