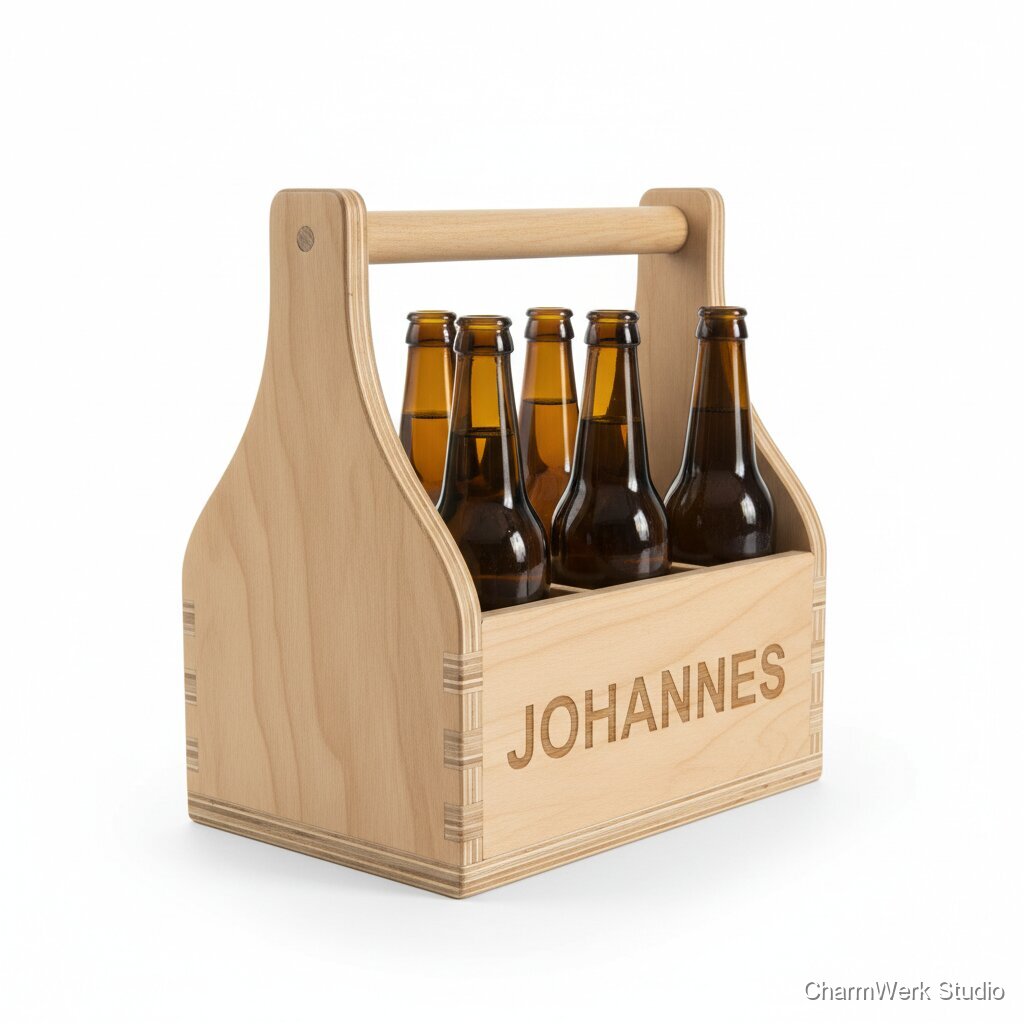

Personalisierter Bierträger aus Multiplex mit Griff
Ein stabiler, CNC-gefräster Bierträger für 6 Flaschen mit ergonomischem Griff und eingefrästem Namenszug. Ideal für Ausflüge, Grillabende oder die Garage – ein Geschenk, das „Männerhandwerk“ und Liebe zum Detail verbindet.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex 12 mm, Platte z.B. 600 x 400 mm (oder Zuschnitt im Baumarkt)
1 Stk.
10–18 €
Birke Multiplex 9–12 mm für Boden (optional separat, falls Reststück nicht reicht)
1 Stk. (ca. 300 x 210 mm)
3–8 €
Holzleim D3 (wasserfester als D2, z.B. Ponal Wasserfest)
ca. 50–100 ml
1–3 € (Anteil)
Schrauben Senkkopf SPAX 3,5 x 35 mm (optional zusätzlich zur Verleimung)
12–20 Stk.
1–3 € (Anteil)
Schleifpapier (K80/K120/K180/K240)
je 1–2 Bögen/Schleifstreifen
2–4 € (Anteil)
Hartwachsöl (z.B. Osmo TopOil) ODER Bootslack (klar, seidenmatt)
ca. 30–80 ml
2–8 € (Anteil)
Holzspachtel (optional für kleine Ausrisse)
kleine Menge
1–2 € (Anteil)
Gummifüße + Schrauben (optional)
4 Stk.
3–6 €
Flaschenöffner aus Edelstahl (optional)
1 Stk.
4–10 €
Benötigte Werkzeuge
- CNC-Fräse (oder Oberfräse mit Schablone als Alternative) optional
- CAD/CAM-Software (Fusion 360 / VCarve / Carbide Create) optional
- Spannmittel: Schraubzwingen oder Vakuumtisch / Spannpratzen optional
- Fräser: 6 mm Upcut/Downcut, 3 mm Downcut, 60° V-Bit optional
- Akkuschrauber + Senker (bei Schraubmontage) optional
- Schwingschleifer/Exzenterschleifer optional
- Kantenfräser R2–R3 oder Abrundklotz (optional, aber empfohlen) optional
- Pinsel/Lappen für Öl oder Lack, fusselfreie Tücher optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design festlegen (Flaschenmaß & Layout)
20–45 minEntscheide, welche Flaschen reinpassen sollen (0,33/0,5 l). Plane 2x3 Fächer. Praxismaß für Standardflaschen: Fachlichte je ca. 75 x 75 mm (für 0,5 l eher 80 x 80 mm). Daraus ergibt sich Innenmaß und anschließend Außenmaß (Innenmaß + 2x Materialstärke). Grifföffnung ergonomisch: ca. 110–130 mm breit, 30–35 mm hoch; Griffsteg oben mind. 25–30 mm stehen lassen.
- Wenn du flexibel sein willst: Trennwände als Stecksystem (Schlitze) statt fest verleimt.
- Plane 1–2 mm Spiel je Fach, damit Flaschen nicht klemmen (Holz arbeitet, Lack baut auf).
CAD zeichnen & CAM vorbereiten
45–90 minZeichne Seitenwände, Stirnwände mit Griff, Boden und Trennwände. Für stabile Verbindung: Fingerzinken/Box-Joints oder einfache Überblattungen. Einsteigerfreundlich: stumpf verleimt + Schrauben; schöner/robuster: Fingerzinken (CNC). Lege Werkzeugwege an: Taschen für Steckschlitze, Außenkontur, Grifföffnung, V-Carve für Namen. Tabs einplanen, um Teile im letzten Durchgang zu halten.
- Downcut-Fräser für saubere Oberkante bei Sichtflächen; Upcut für tiefe Taschen/Spanabfuhr (Ausriss unten dann ggf. mit Opferplatte vermeiden).
- Namenszug: V-Carve 1,5–2,5 mm tief wirkt edel und ist gut zu ölen/färben.
Material vorbereiten & CNC einrichten
15–30 minMultiplex grob zuschneiden (handlich), auf Opferplatte spannen. Nullpunkt setzen (meist Ecke links vorn). Fräserlängen messen, Probelauf in Luft. Staubabsaugung aktivieren (Multiplex erzeugt viel Feinstaub).
- Bei 12 mm MPX: Lieber 2–3 Zustellungen (z.B. 4–6 mm) statt zu aggressiv.
- Klebeband+Sekundenkleber-Methode funktioniert gut bei kleineren Teilen (zusätzlich zu Tabs).
Fräsen: Taschen/Schlitze/Griff/Name
45–120 min (je nach Maschine & Strategie)Zuerst Innentaschen und Schlitze (für Trennwände), dann Grifföffnung und Namenszug, zuletzt Außenkonturen. Nach dem Fräsen Tabs abtrennen, Kanten mit Stechbeitel/Feile säubern.
- Für saubere Sichtkante: Letzten Konturpass mit 0,2–0,3 mm Aufmaß und anschließendem Schlichtgang.
- Bei Brandspuren am V-Bit: Vorschub erhöhen oder Drehzahl leicht senken; ggf. Fräser reinigen.
Trockenmontage & Passungen prüfen
15–25 minAlles ohne Leim zusammenstecken/stellen. Prüfe Rechtwinkligkeit, Sitz der Trennwände, Flaschenprobe. Gegebenenfalls Schlitze minimal nachschleifen.
- Wenn Trennwände zu stramm: lieber an den Trennwänden minimal schleifen als die Schlitze zu weiten (Optik bleibt sauber).
Verleimen (und optional verschrauben)
30–45 min + Presszeit 45–90 minLeim dünn, aber flächig auftragen (D3 empfohlen). Zuerst Trägerrahmen (Seiten + Stirnwände) ausrichten und spannen, dann Boden einleimen. Trennwände: entweder mit einleimen oder als herausnehmbares Stecksystem belassen. Optional Schrauben von außen setzen (vorbohren + senken!), besonders am Griffbereich/Stirnwänden.
- Überschüssigen Leim sofort mit leicht feuchtem Tuch entfernen (sonst nimmt die Stelle später Öl/Lack schlecht an).
- Wenn du verschraubst: 3,0 mm vorbohren bei 3,5er Schrauben in MPX reduziert Aufspalten und sorgt für sauberen Sitz.
Kanten abrunden & Schleifen
30–60 minAlle Kanten brechen (Handschliff oder Kantenfräser R2–R3). Griffinnenseite besonders sauber schleifen (Komfort). Schleifgang: K80/K120 (Frässpuren) → K180 → K240 (Finish).
- Multiplex-Kanten werden sehr schön mit leichtem Radius; das wertet das Produkt massiv auf.
- Vor dem Ölen: Staub gründlich entfernen (Staubsauger + Mikrofasertuch/Entstauber).
Oberflächenfinish (öl oder lack)
Öl: 30–45 min Arbeit + 8–12 h Trocknung; Lack: 45–70 min Arbeit + 2–24 h je SchichtFür Werkstatt/Outdoor: Bootslack (2–3 dünne Schichten, Zwischenschliff K240). Für natürliche Haptik: Hartwachsöl (2 dünne Aufträge). Namensfräsung kann vor dem Finish farbgefüllt werden (Acryl in die V-Nut, nach Trocknung plan schleifen). Trocknung je nach Produkt beachten.
- Bei Öl: sehr dünn auftragen und trocken abnehmen, sonst klebrig.
- Bei Lack: Kanten zuerst „anfeuern“ (1. dünne Schicht), danach werden sie deutlich stoßfester.
Endmontage & Qualitätscheck
10–20 minOptional Gummifüße und Flaschenöffner montieren. Prüfe Stand, Griffkomfort, keine scharfen Kanten, Flaschen passen ohne Klappern (leichtes Spiel ist ok).
- Gummifüße verhindern Wasserflecken auf Tischen und geben wertigen Look.
- Kurzer Belastungstest: voll beladen anheben und leicht schwenken – nichts darf knarzen oder arbeiten.
Markt & Machbarkeit
55–95 € (je nach Personalisierung, Finish und Upgrades wie Öffner/Gummifüße)
ca. 18–36 € Basis; 25–52 € mit Upgrades
ca. 30–55 € pro Stück bei 75 € Verkauf (stark abhängig davon, ob du Arbeitszeit einpreist)
40%2,5–5 h aktiv + Trocknung (über Nacht sinnvoll)
Nein
Hoch
Mittel
