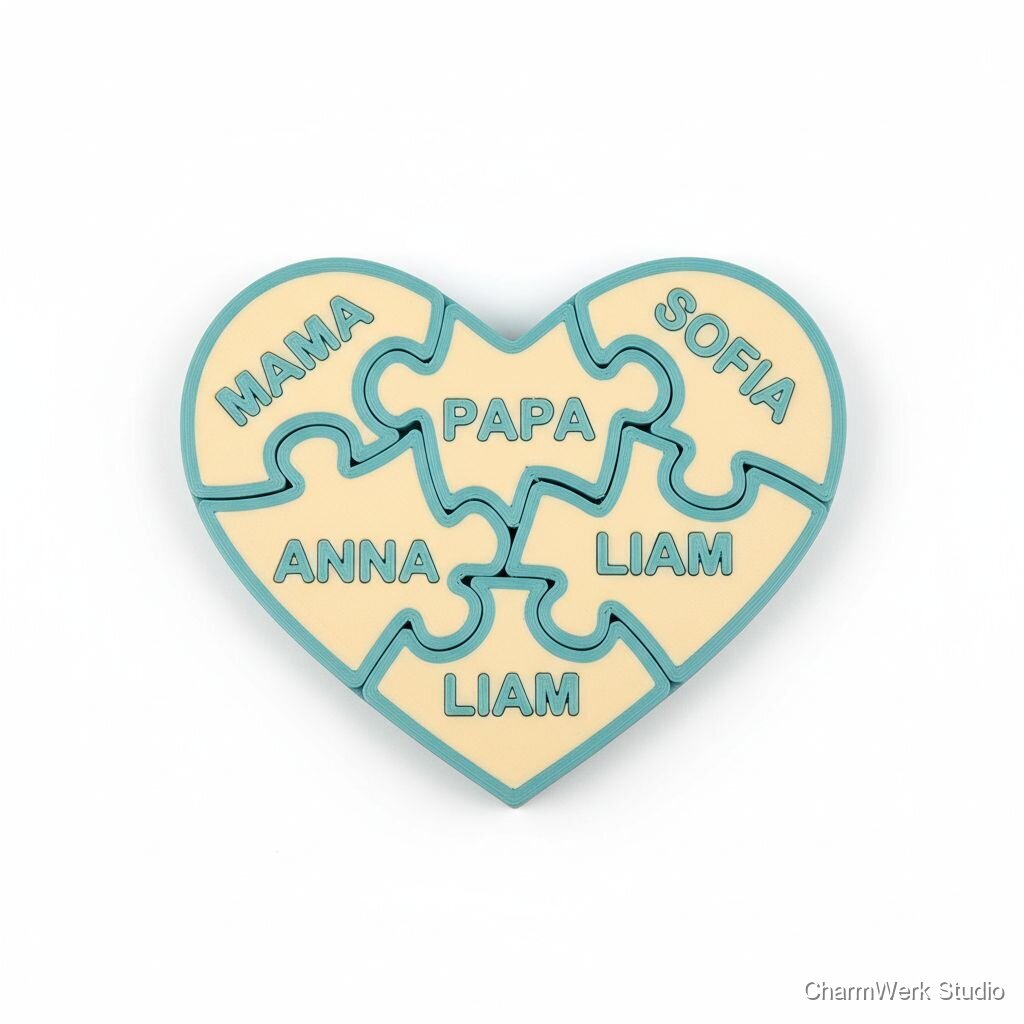

Puzzle-Herz als Familien-Desktop-Deko
Ein Herz aus mehreren Puzzleteilen, auf denen die Namen der Familienmitglieder stehen – jedes Teil passt nur an seinen Platz. Ein Symbol für Zusammenhalt, das Mama als Deko auf dem Schreibtisch oder Regal begleiten kann.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
PLA-Filament (1 kg Rolle, Beispielpreis €22/kg) – Verbrauch ca. 40–80 g
ca. 40–80 g
ca. €1,00–€1,75 (Anteilig)
Optional: Zweifarbiges Filament / Farbwechsel (gleiche Kosten wie oben, nur anteilig)
je nach Farbwechsel 10–40 g extra
ca. €0,50–€1,00
Schleifpapier (Körnungen 120, 240, 320)
ein Set
ca. €3,00
Acrylfarbe (Mini-Fläschchen für Akzente)
1–2 Farben, 20 ml
ca. €5,00
Matter Klarlack (Spray, 200 ml) oder Brush-on Lack (kleine Menge)
ein Spray (Rest für andere Projekte)
ca. €7,00 (anteilig €1–€2)
Felt-Pads / Unterlegfüße (selbstklebend)
4 Stück
ca. €1,50
Sekundenkleber / 2K Kleber (falls Teile fixiert werden sollen)
kleine Tube
ca. €3,00
Verpackung (kleine Geschenkbox / Polster)
1 Stück
ca. €2,00
Stromverbrauch 3D-Drucker (anteilig) + Kleinteile (Tape, Sticks)
anteilig
ca. €1,00
Benötigte Werkzeuge
- 3D-Drucker FDM (Nozzle 0,4 mm) – z. B. Prusa, Creality o.ä. optional
- Slicer-Software (PrusaSlicer/Cura) – kostenlos optional
- CAD-Software (Fusion360/FreeCAD/Tinkercad) optional
- Feinschneider / Seitenschneider optional
- Hobbymesser optional
- Feile / kleine Handschleifklotz optional
- Digitaler Messschieber (zum Prüfen von Toleranzen) optional
- Pinzette / Spachtel zum Entfernen von Support optional
- Heißluftpistole (optional für Entspannungsmaßnahmen bei kleinen Deformationen) optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & Maße festlegen
30–45 MinutenBestimme Gesamtgröße des Herzs (empfohlen: 150–170 mm Breite für Schreibtisch) und die gewünschte Anzahl Puzzleteile (3–8). Lege Materialstärke (10 mm) und Wanddicke fest. Entscheide, ob Namen erhöht (printed-in-relief) oder vertieft (graviert) erscheinen sollen.
- Bei vielen Namen lieber größere Gesamtfläche oder dünnere, aber breitere Teile wählen.
- Skizziere zunächst die Puzzleform auf Papier, um die Passung und optische Balance zu prüfen.
3D-Modell erstellen (CAD)
1,5–2,5 StundenModelliere das Herz als Basiskörper in Fusion360/FreeCAD. Unterteile die Herzform in Puzzleteile mit eindeutigen Zapfen/Nuten — so, dass jedes Teil nur an einer Position passt. Füge für jeden Namen eine entsprechende Vertiefung oder erhabene Beschriftung hinzu. Achte auf minimale Verbindungs-Toleranz (ca. 0,2–0,4 mm Spiel pro Seite).
- Für 'Hard' – Schwierigkeitsgrad: Puzzleverbindungen mit asymmetrischen Zapfen entwerfen (keine symmetrischen Teile) – erhöht die Individualität.
- Erzeuge Testverbindung als kleines Probestück (z. B. 20 mm) um Toleranz zu prüfen, bevor alle Teile gedruckt werden.
Slicing & Druckvorbereitung
20–40 MinutenImportiere die STL-Datei in den Slicer. Empfohlene Einstellungen: Nozzle 0,4 mm, Schichthöhe 0,12–0,2 mm, 2–3 Perimeter, Infill 15–25 %, Drucktemperatur PLA 195–210 °C, Bett 50–60 °C, Kühlung 100% nach ersten Schichten. Falls zweifarbig gewünscht: Filament-Change-Pause an passenden Layern einplanen oder Multi-Material-Setup verwenden.
- Verwende Brim bei schmalen Kanten, um Warping zu verhindern.
- Setze dünnen Support nur bei Überhängen >60°, um die Rückstände zu minimieren.
Druck (Fertigung der Teile)
2–4 Stunden (je nach Einstellungen)Druckzeiten variieren mit Schichtdicke und Anzahl Teile. Für ein 10 mm dickes Herz mit 6 Teilen: ca. 2–4 Stunden. Bei feiner Schichthöhe und mehreren Teilen entsprechend länger. Beobachte die ersten 10–20 Minuten auf Haftung und erste Schichten.
- Drucke mehrere Teile gleichzeitig mit gutem Abstand zueinander, um Druckbettzeit zu optimieren.
- Wenn du Farbwechsel willst: pausiere den Druck an den Layern für den Wechsel oder verwende einen MMU/Multi-Extruder.
Post-Processing: Entgraten & Schleifen
45–75 MinutenEntferne Support-Material, schabe Haftreste ab, schleife Kanten glatt (erst grob 120, dann 240–320). Formkante der Puzzlezapfen leicht anfasen, damit die Teile gut ineinander greifen.
- Prüfe zwischendurch die Passung aller Teile; schleife nur dort, wo zu enge Stellen sind.
- Bei sehr kleinen Zapfen mit Nadelfeile arbeiten, um keine übermäßigen Materialverluste zu erzeugen.
Beschriftung & Farbgebung
30–45 Minuten (+ Trocknungszeit Klarlack ca. 15–30 Minuten)Wenn Namen nicht im Druck eingebettet wurden: male sie mit Acrylmarker oder kleine Pinsel akzentuiert ein. Bei eingepressten/erhabenen Namen kann Farbe in die Vertiefung gestrichen werden für besseren Kontrast. Anschließend matte Klarlackschicht (leichter Sprühstoß) auftragen, um Oberflächen zu schützen.
- Nutze Abdeckband, um nur Namen gezielt anzumalen.
- Wenn mehrere Farben vorhanden: erst Klarlack auftragen und trocknen lassen, dann gegebenenfalls zweite Farbe als Kontrast.
Endkontrolle & Verpackung
20–30 MinutenFinale Zusammensetzung prüfen, Passgenauigkeit testen, ggf. Fotos zur Produktpräsentation machen. Füße / Filz-Pads anbringen, Geschenkbox vorbereiten und sicher verpacken.
- Mache ein Beipackzettel mit Pflegehinweisen (keine Hitze, nur feucht abwischen).
- Für Versand: Einzelteile polstern, damit keine Kanten brechen.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
€220 (Personalisierte Endkunden-Preisvorschlag für fertig gestaltetes Produkt incl. Verpackung)
ca. €25–€30 (Filament, Lack, Farben, Verpackung)
ca. €72 (bei Verkaufspreis €220; berechnet als Verkaufspreis minus Materialkosten und angenommene Produktionsstundensätze - siehe Erläuterung)
33%5–8 Stunden (inkl. Design, Druck, Finish)
Nein
Mittel
Mittel
