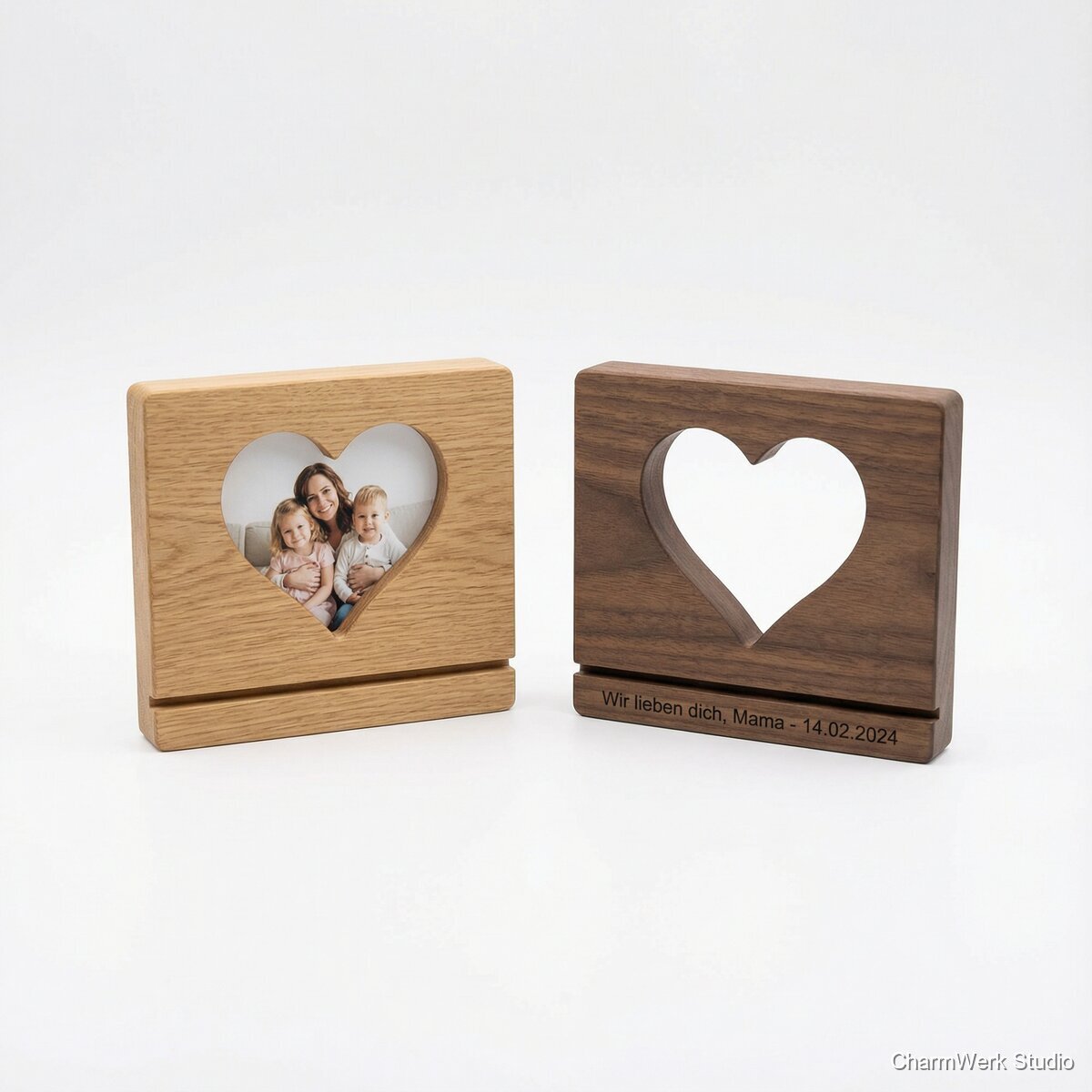

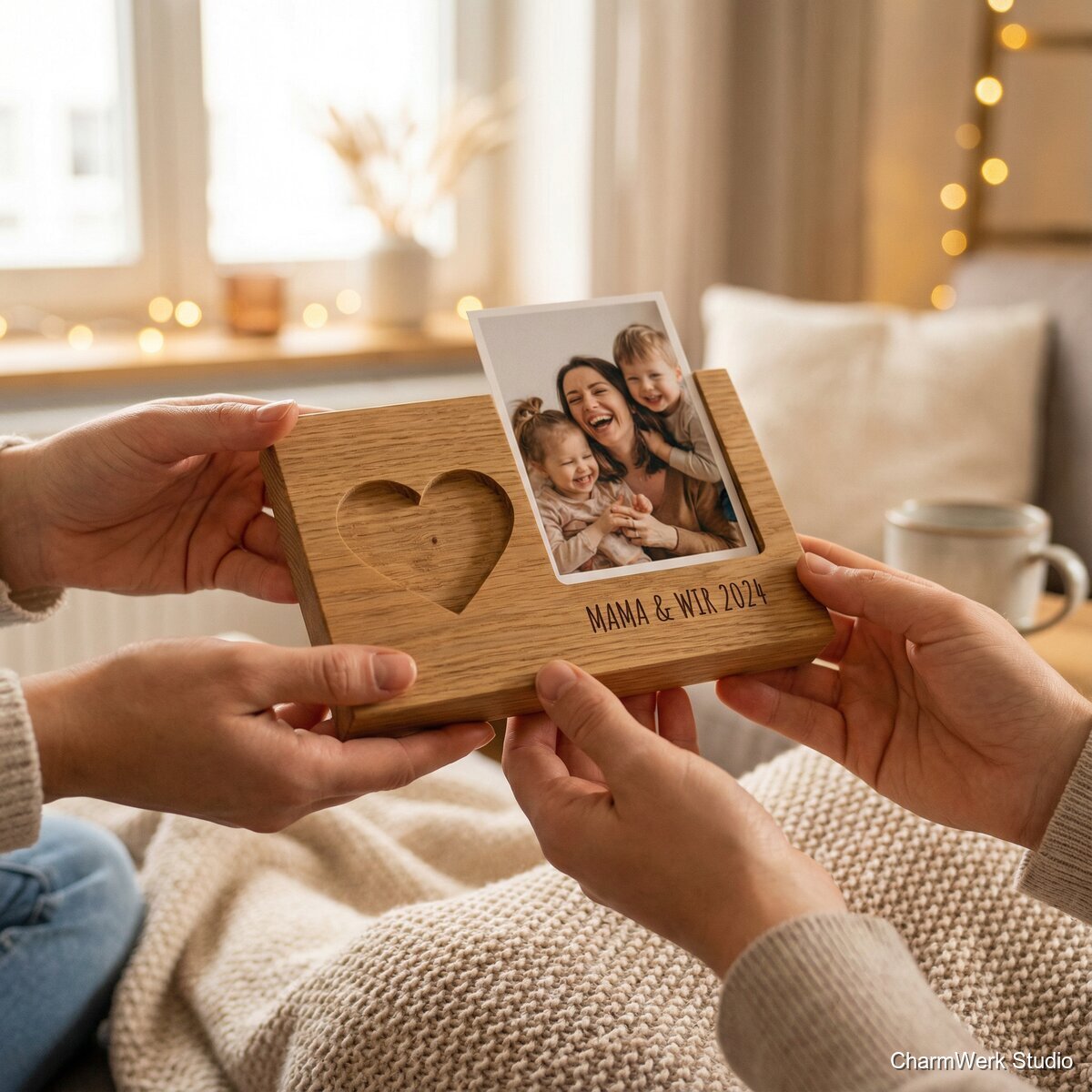

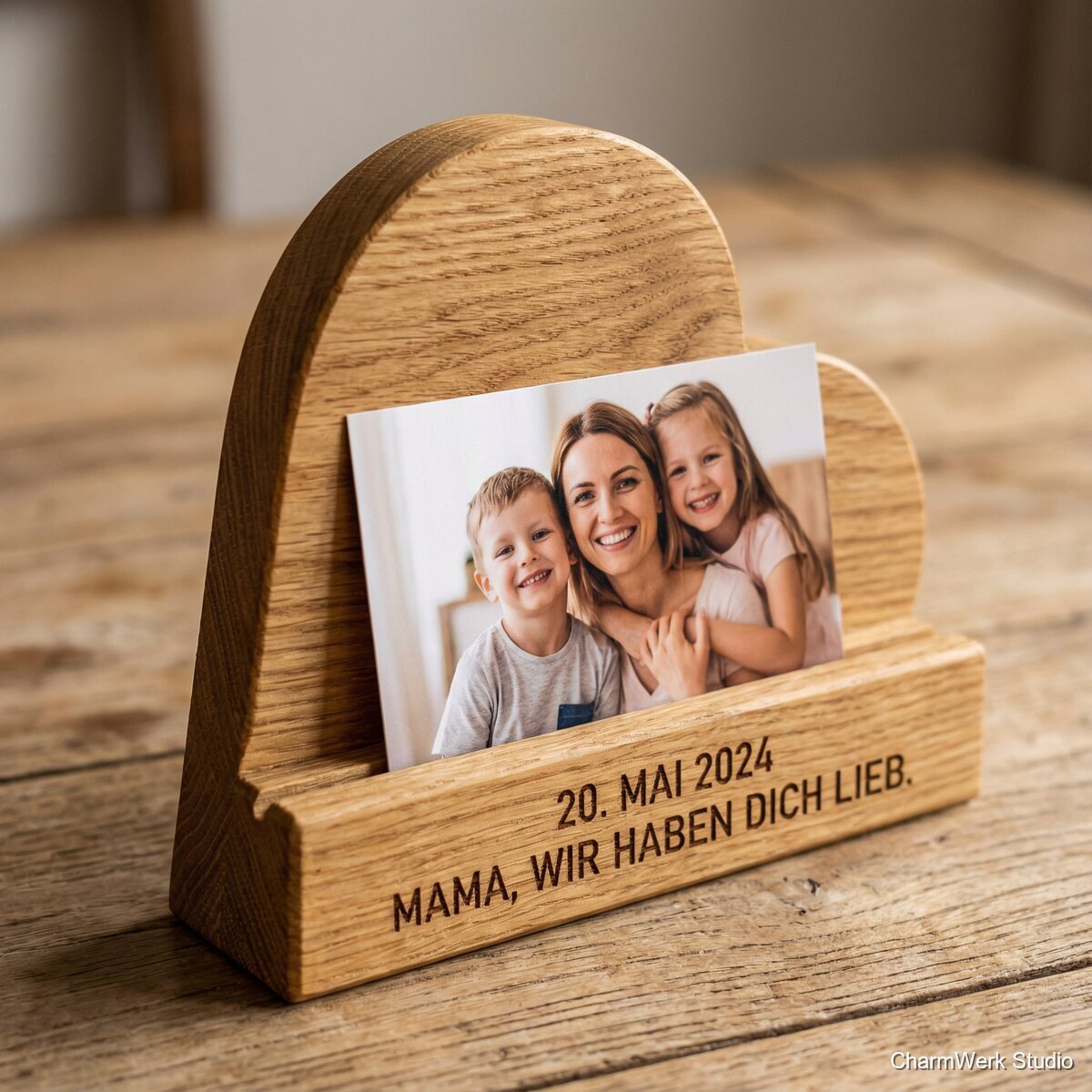

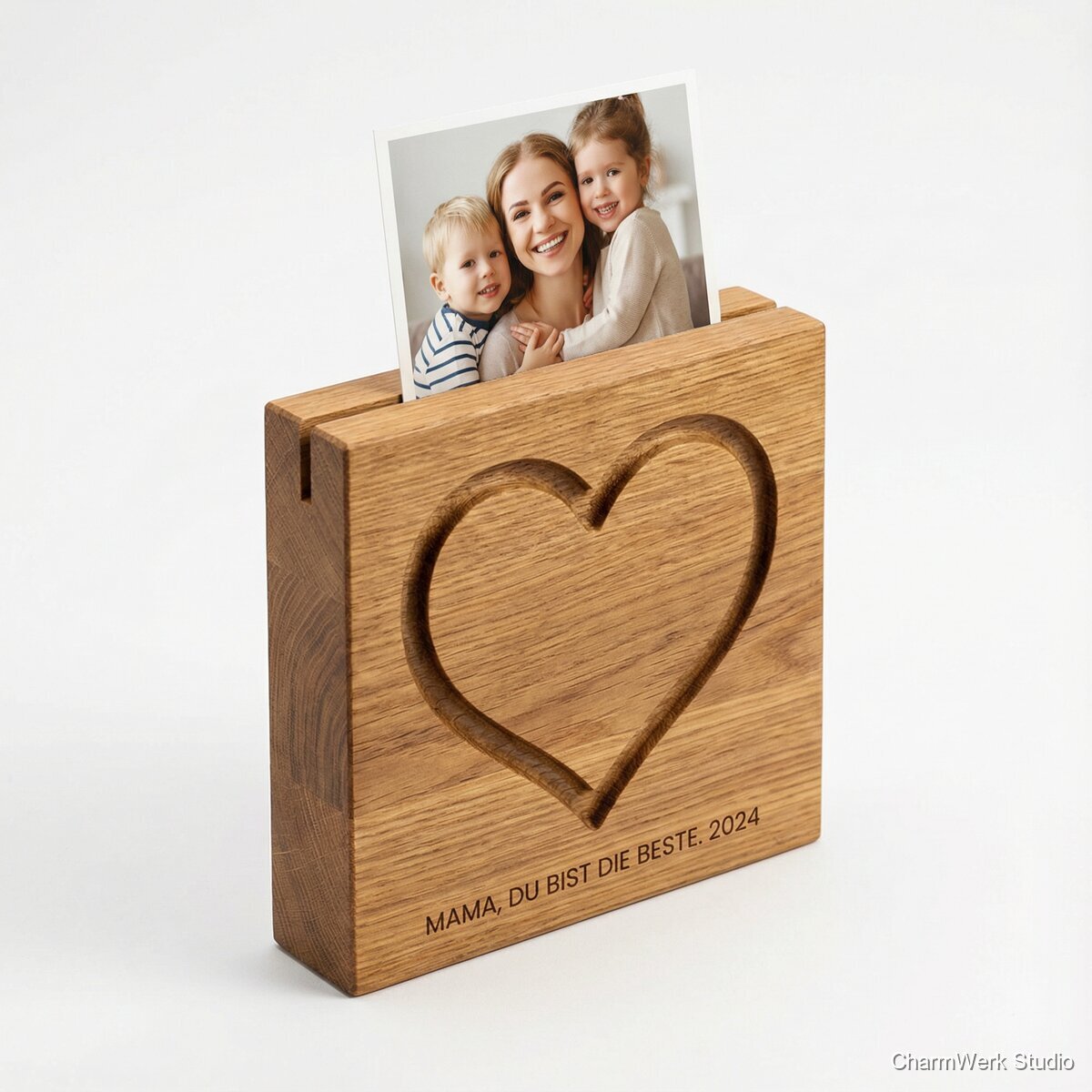

CNC-Fotohalter „Herzrahmen“ mit gefräster Kontur
Ein massiver Fotoständer mit gefräster Herzkontur und eingelassener Nut für Fotos oder Karten – ideal für ein Lieblingsbild mit den Kindern. Optional mit gefrästem Datum oder einer Zeile, die Mama sofort berührt.
Alle Ansichten freischalten
Registriere dich kostenlos, um alle Produktbilder zu sehen.
Produktansichten
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Massivholz-Zuschnitt Eiche 180x130x30 mm (alternativ Nussbaum)
1 Stück (Einzelzuschnitt)
Eiche: 8–15 € / Nussbaum: 18–30 €
Holzöl (z. B. Osmo TopOil oder Leinöl), 0,125–0,25 L (anteilig)
ca. 10–25 ml pro Stück
Anteil: 1–3 €
Schleifpapier (P120, P180, P240)
einige Blatt (einsetzbar für viele Projekte)
Anteil: 0,5–1 €
CNC-Fräser / Upcut 6 mm (für Kontur)
1 Stück (oder mehrfach verwendbar)
6–12 € (pro Fräser, amortisierbar)
V-Bit 60° oder Gravierstichel 1–2 mm (für Text / Datum)
1 Stück
6–12 €
Doppelseitiges Klebeband / Schraubzwingen / Fixierhilfe
gebrauchsfertig für ein Werkstück
0,5–2 €
Filz- oder Korkstreifen (optional, für Nut-Inlay)
kleines Stück (z. B. 50 x 10 mm)
0,2–1 €
Felt-Pads (für Unterseite, optional)
4 Stück
0,5–1 €
Masking Tape / Kreppband (zum Schutz der Oberfläche beim Fräsen)
ein paar cm
0,2–0,5 €
Benötigte Werkzeuge
- CNC-Fräse / CNC-Router (z. B. Shapeoko, X-Carve, kleiner Desktop-CNC)
- Spannvorrichtungen: Schraubzwingen oder Vakuum / doppelseitiges Klebeband
- CAD/CAM-Software (z. B. Fusion 360) für Kontur, Nut und Gravur
- Messwerkzeuge: Schieblehre, Lineal
- Exzenterschleifer / Handschleifklotz
- Pinsel / Lappen zum Ölen
- Feilen / Schabwerkzeuge (für Kantenbearbeitung) optional
- Staubabsaugung / Absaugvorrichtung (empfohlen) optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Design & Maße festlegen
15–25 MinutenErstelle in deiner CAD-Software das Bauteil: Außenkontur (rechteckig mit abgerundeten Ecken), gefräste Herzkontur auf der Vorderseite (mitsamt Toleranz) und die Nuthöhe/-breite für das Foto (z. B. 2 mm Tiefe, 1,8 mm Breite für Papierfoto). Lege Position und Größe der Gravur (Datum/Zeile) fest.
- Nut: Tiefe 2–3 mm reicht für Papierfotos; bei Fotos mit Passepartout evtl. 4 mm.
- Fotonut etwas schmaler wählen als Foto (z. B. 1,8 mm für 2 mm Materialstärke), damit das Foto straff sitzt.
Material zuschneiden & einspannen
10–15 MinutenFalls nötig Rohholz mit Bandsäge/zuschnitt zuschneiden (auf ca. 180x130x30 mm). Oberfläche kurz reinigen, Kanten entgraten. Das Werkstück sicher auf der CNC-Spannplatte fixieren (Schraubzwingen oder doppelseitiges Klebeband).
- Holz vor dem Fräsen evtl. mit Kreppband abdecken, um Ausrisse zu minimieren.
- Auf Faserrichtung achten, damit die sichtbare Front sauber ausfräst.
Fräser & Frässtrategie wählen
10–20 Minuten (inkl. CAM-Setup)Wähle Upcut 6 mm für Kontur (2–3 mm Vorschub pro Umdrehung je nach Maschine) und einen kleineren Fräser oder V-Bit für Gravur. Erstelle G-Code: 1) Schruppen / Taschenfräsen für Herzinnenform, 2) Feinfräsen der Kontur, 3) Gravur (weniger Tiefe).
- Für saubere Innenkanten Herz zuerst mit kleineren Fräsern oder in mehreren Durchgängen fräsen.
- Vermeide zu tiefe Gravurgänge; lieber 2–3 Passagen.
Probelauf / Aufmaß
5–10 MinutenFahre einen trockenen Probelauf (ohne Spindel) um Kollisionen zu prüfen. Kontrolliere Nullpunkt und Werkstückausrichtung.
- Sichere Z-Achse mit Frästaster oder Papierprobe (0,1 mm Genauigkeit).
- Probelauf reduziert Risiko von Fehlern und Materialverlust.
Fräsen: Herzkontur, Tasche und Nut
20–35 Minuten (je nach Maschine & Frässtrategie)Führe die programmierten Fräsbahnen aus: Taschenfräsen für das Herz (falls Vertiefung gewünscht), Fräsen der Außenkontur und die Nut für das Foto (ggf. mit kleiner Kammhöhe für Sitz).
- Arbeite in moderaten Vorschüben, mache mehrere flache Durchgänge für saubere Kanten.
- Bei Ausrissen an Kanten die Schnittrichtung anpassen oder Rückwärtsfräsen testen.
Feinbearbeitung: Entgraten & Schleifen
15–25 MinutenEntferne scharfe Kanten, runde Kanten sanft mit Schmirgel (P120 → P180 → P240). Achte besonders auf die Innenkanten der Nut damit das Foto nicht beschädigt wird.
- Schleife in Faserrichtung und kontrolliere zwischendurch mit einem feuchten Tuch.
- Für die Innenecken kleine Schaftfeile oder Schmirgelstreifen nutzen.
Gravur nacharbeiten & Oberflächenbehandlung
20–40 Minuten inklusive kurzen Trocknungszeiten (je nach Öl)Falls nötig Gravur säubern (Staub/Schliff). Trage dünn Holzöl auf, lasse einziehen, poliere nach Trocknung leicht. Optional zweiten Ölauftrag für tieferen Ton.
- Öl sparsam auftragen — überschüssiges Öl mit Tuch abnehmen, sonst klebrige Stellen.
- Bei dunklem Holz (Nussbaum) kann ein feiner Ölauftrag die Maserung intensivieren.
Endkontrolle & Verpackung
5–10 MinutenSetze Filz-Pads auf die Unterseite, kontrolliere Sitz des Fotos in der Nut, verpacke das Geschenk sicher (z. B. Geschenkbox mit Seidenpapier).
- Foto vor dem Einsetzen kurz auf Beschädigungen prüfen.
- Eine kleine Pflegeanleitung (Öl nach Bedarf auffrischen) wertet das Geschenk auf.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
Empfohlener Verkaufspreis: Eiche: 59–79 € | Nussbaum / stark personalisiert: 79–99 €
Eiche: ca. 12–20 € | Nussbaum: ca. 22–40 € (inkl. Öl, Schleifmittel, Fräseranteil und Kleinteile)
Eiche-Beispiel: Verkauf 69 € − (Material 15 € + Arbeit 30 € + Overhead 5 €) = ca. 19 € Gewinn Nussbaum-Beispiel: Verkauf 89 € − (Material 28 € + Arbeit 30 € + Overhead 5 €) = ca. 26 € Gewinn
30%1–2 Stunden (inkl. Vorbereitung, Fräsen und Finish; excl. Trocknungszeiten bei Finish)
