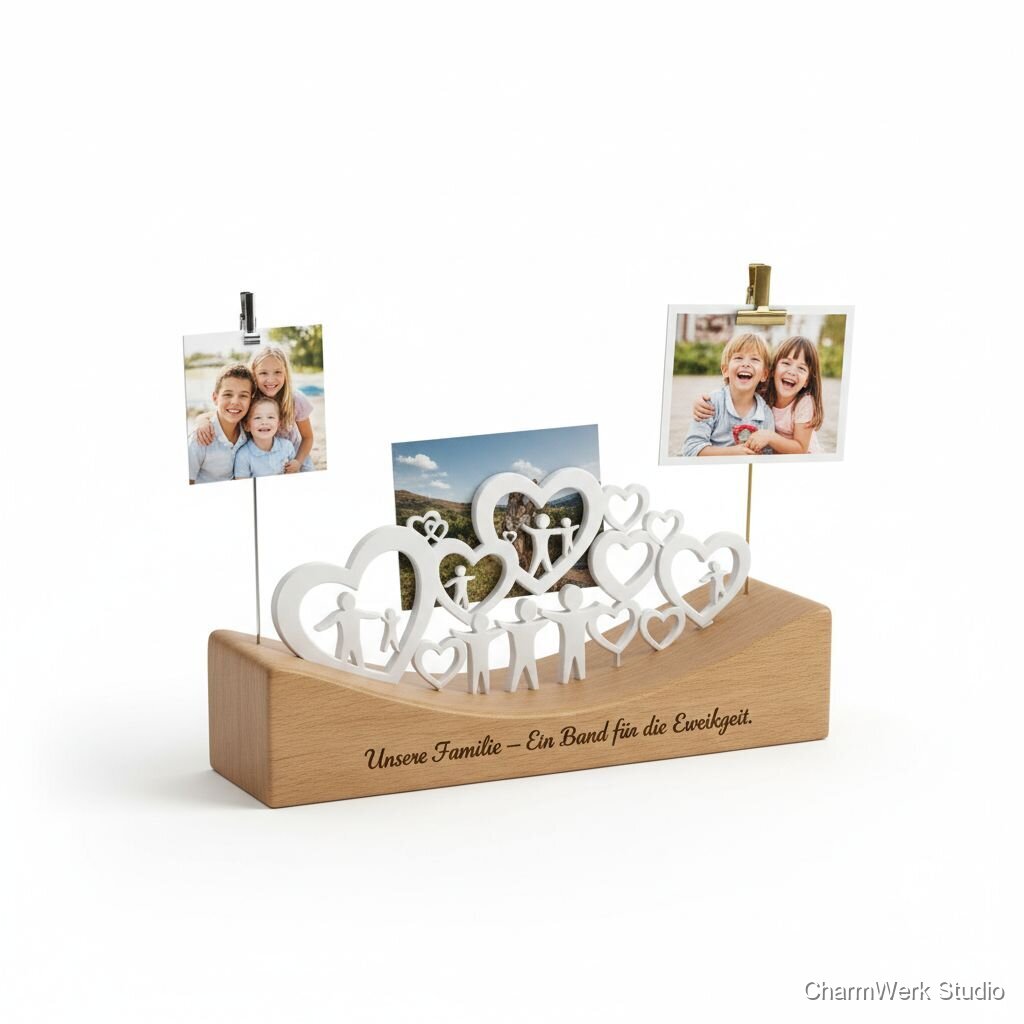

Fotohalter „Familienlinie“ mit 3D-Relief und Gravur
Ein Holzsockel (CNC) mit einer sanften, geschwungenen Linienform als Symbol für Familie, dazu ein 3D-gedrucktes Relief (z.B. Herzlinie oder kleine Figuren-Silhouetten). Der Sockel trägt eine lasergravierte Widmung und hält 1–3 Fotos oder Karten.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Holzrohling (z. B. Buche/Eiche, 200x60x18 mm) oder Zuschnitt aus Sperrholz 18 mm
1 Stück
6,00 €
PLA-Filament (für 3D-Relief) — kleine Menge (10–30 g)
10–30 g
0,50 €
Alternative: UV-Resin (für feine Details) — kleine Menge
10 g
1,50 €
Metall-Foto-/Klammern oder Edelstahlstift für Clip (optional, 1–3 Stück)
1–3 Stück
2,00 €
Dänisches Öl / Holzöl (kleine Menge, 10–20 ml)
10–20 ml
2,50 €
Schleifpapier (K120, K240, K400), Entgratwerkzeuge
einige Blätter / 1 Set
1,50 €
Kontaktkleber / Holzleim (kleine Menge)
einige Gramm oder Tropfen
0,80 €
Filzgleiter/Antirutsch-Pads (4 Stk.)
4 Stk.
0,60 €
Geschenkverpackung / kleine Box
1 Stück
3,00 €
Benötigte Werkzeuge
- CNC-Fräse (oder Fräsen/Router mit 3-Achs-Steuerung) optional
- Lasercutter / Lasergravierer (für Widmung/Details) optional
- 3D-Drucker (FDM für PLA oder MSLA/DLP für Resin) optional
- Bandschleifer / Exzenterschleifer oder Handschleifklotz optional
- Bohr-/Fräsständer (für präzise Bohrungen) / Klemmen optional
- Feilen, Skalpell, Entgratwerkzeuge optional
- Zubehör: Schraubzwingen, Messschieber, Winkel, Pinsel für Öl optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design & Vorbereitung
30–45 MinutenErstelle die CAD/Vector-Dateien: Sockelkontur (geschwungene Linienform), Schlitzposition(en) für Fotos (1,8 mm Breite empfohlen) und Position für 3D-Relief. Entwerfe das Relief als 3D-Modell (z. B. Herzlinie oder Silhouetten). Bereite Laser-Datei für Gravur (Text, Datum) vor.
- Fotogrößen berücksichtigen: Standard-Fotos (10x15 cm) stehen meist senkrecht — hier für Karten/kleine Fotos mit 1–3 Slots planen.
- Schlitzbreite: 1,5–2,0 mm für Fotos; für dickere Karten 3–4 mm. Prüfe Materialstärke des Fotos/Prints.
CNC-Einrichten & Bearbeitung Sockel
30–60 Minuten (inkl. Einrichten)Spanne das Holzrohling sicher ein, richte Nullpunkt ein und starte das Fräsen der Außenkontur und des/der Foto-Schlitz(e). Fräse weiche Radien an den Kanten, falls gewünscht.
- Verwende einen 3–4 mm Downcut-Fräser für saubere Außenkanten und einen schmalen Fräser (z. B. 1 mm oder 2 mm) zum Ausfräsen des Foto-Schlitzes.
- Für präzisere Schlitztiefe mehrere flache Schnittbahnen verwenden statt einmaliges tiefes Fräsen.
Schleifen & Kantenbearbeitung
15–30 MinutenEntgrate alle Kanten, schleife Oberflächen stufenweise (K120 -> K240 -> K400) und forme weiche Radien an der Oberseite und Frontkante.
- Kanten mit einem Briefpapierkanten-Radius abrunden für angenehme Haptik.
- Für feine Strukturen mit Handschleifklotz arbeiten, um die Gravurfläche nicht zu beschädigen.
Lasergravur
5–15 Minuten (plus Setup 5–10 Min.)Positioniere den Sockel im Lasergravierer und füre die Gravur (Widmung, Datum, kleine Icons) durch. Teste Intensität an Reststück.
- Hinterlasse genügend Abstand zur Foto-Schlitzfläche, damit Gravur nicht den Halt der Fotos beeinträchtigt.
- Bei dunklerem Holz ggf. niedrigere Leistung, mehrere Durchgänge für scharfe Fräsgravur.
3D-Druck des Reliefs
20–90 Minuten (Druckzeit abhängig vom Volumen; meist 30–60 Min.)Drucke das 3D-Relief (PLA empfohlen für einfache Handhabung). Für feine Details alternative Resin-Nutzung (MSLA). Entferne Stützstrukturen und entgrate.
- Positioniere Relief flach für stabile Druckbasis. Schichthöhe 0,12–0,2 mm für sauberen Detailgrad.
- Bei Resin-Druck auf Nachbehandlung (Isopropanol-Waschung, UV-Härtung) achten.
Nachbearbeitung des Reliefs
10–25 MinutenSchleife und glätte das Relief. Bei PLA ggf. kurz mit Heißluft vorsichtig anblasen für glattere Kanten. Optional grundieren und farblich akzentuieren.
- Für feine Farbakzente feine Pinsel und Acrylfarbe verwenden; danach klaren Mattlack als Schutz auftragen.
- Falls Relief press-fit in eine Nut soll: Toleranz von 0,2 mm berücksichtigen (je nach Drucker genauigkeit).
Montage
10–20 MinutenSetze das Relief an seine Position (zentrieren, evtl. kleine Leimstelle). Falls Metallclips verwendet werden, befestige diese (Eindrehen/Einkleben). Bringe Filzgleiter unter dem Sockel an.
- Bei Leimverbindung nur punktuell kleben, um Rückstellbarkeit zu erlauben (falls Kunde tauschen möchte).
- Kleine Unsymmetrien mit farblich passendem Holzstift kaschieren.
Finish & Verpackung
15–30 Minuten (plus Trockenzeit des Finishs — Öl 2–6 Stunden berührfest)Trage Öl/Lack in dünnen Schichten auf, poliere nach Trocknung leicht und verpacke in Geschenkbox mit Einlegefolie oder Papier.
- Für schnellen Versand nur ölen (schnellere Trocknung) oder leicht lackieren (längere Trockenzeit).
- Beilage: kleine Pflegeanleitung (Öl nach Bedarf erneuern).
Markt & Machbarkeit
65,00 €
17,90 €
48,10 €
74%2–4 Stunden (inkl. Design, CNC, 3D-Druck, Finish)
Nein
Hoch
Mittel
