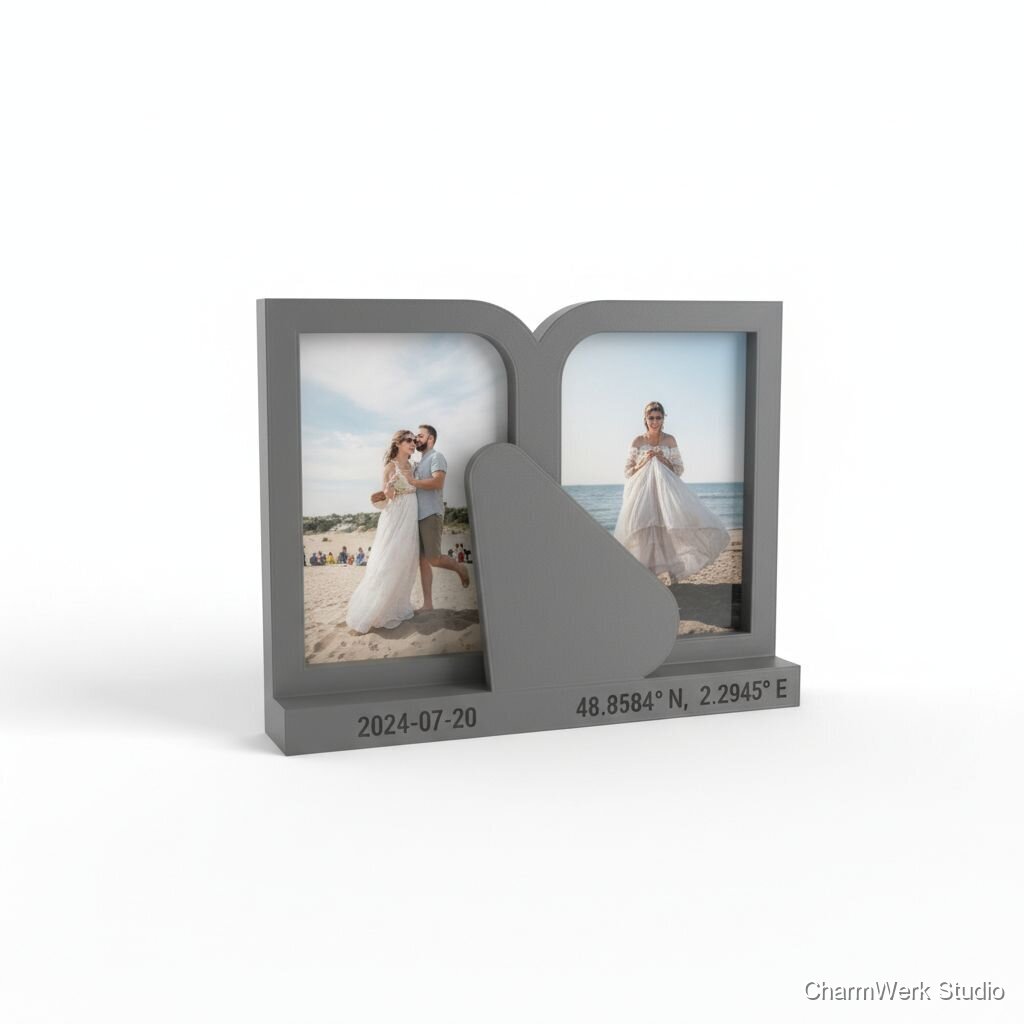

Doppelter Bilderrahmen als Herz-Winkelaufsteller
Ein 3D-gedruckter Rahmen hält zwei Fotos in einem Herz-Winkel, sodass beide Seiten sichtbar sind. Mit eingedrucktem Datum oder Koordinaten am Sockel wird daraus ein kleines Denkmal für euren Moment.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
PLA-Filament (z. B. 1,75 mm) — Anteil für 1 Rahmen ≈ 40–50 g
≈ 0,04–0,05 kg
≈ 0,80–1,25 € (bei 20–25 €/kg)
Transparente PET- oder Acryl-Folie (optional, 0,3–1 mm) für Fotofenster
2 Stück á ca. 55 x 75 mm
≈ 0,80–1,50 € (einzelne Zuschnitte oder kleine Platten)
Klebestoff (Sekundenkleber oder Kunststoffkleber) – optional
kleine Menge
≈ 0,50 € anteilig
Verpackung (kleine Geschenkbox / Polster)
1 Stück
≈ 0,50–1,00 €
Druckkosten Foto (optional, falls selbst nicht gedruckt)
2 Fotos 5x7 cm
≈ 0,40–1,00 €
Benötigte Werkzeuge
- FDM-3D-Drucker (z. B. Ender 3, Prusa Mini) optional
- Slicer-Software (Cura, PrusaSlicer) optional
- Digitale Schieblehre (Messgenauigkeit für Foto-Slot) optional
- Seitenschneider / Spachtel (zum Entfernen von Raupen) optional
- Hobbymesser / Skalpell optional
- Schleifpapier (Körnung 220 und 400) optional
- Feilen oder kleine Schleifwerkzeuge optional
- Heißluftgebläse (optional, zur Glättung) optional
- Kleine Zwingen / Klemmen (optional) optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Maße & Design vorbereiten
30–45 minErstelle oder lade ein parametriertes 3D-Modell (z. B. Fusion360, Tinkercad). Lege das Fotoformat (hier 50 x 70 mm) als Referenz fest. Plane einen Schlitz/Slot für das Foto mit 0,6 mm Toleranz (z. B. Slotbreite = Fotobreite + 0,6 mm). Platziere Herz-Winkel so, dass beide Fotos gegeneinander in einem offenen Winkel stehen (ca. 40–60°), Sockelstärke 4 mm.
- Wenn du kein CAD willst: nutze vorgefertigte Templates / OpenSCAD-Parameter und passe Slot-Maße an.
- Beschriftung (Datum/Koordinaten) als erhabene oder eingelassene Zeichen an der Vorderseite des Sockels anlegen (0,8 mm Tiefe / 1 mm Breite Empfehlung).
Slicing & Druckvorbereitung
15–30 minImportiere das STL in den Slicer. Empfohlene Einstellungen: Schichthöhe 0,18–0,25 mm, Wand 2–3 Perimeter (≈2,4–3 mm), Infill 10–20% (für Stabilität 15%), Druckgeschwindigkeit 40–60 mm/s. Keine oder minimale Stützstrukturen, Druckorientierung so wählen, dass die Foto-Slots nach oben oder seitlich gedruckt werden, um saubere Kanten zu bekommen.
- Drucke zuerst eine kleine Testprobe des Foto-Slots (z. B. 30 x 10 mm), um Passgenauigkeit zu prüfen.
- Wenn sichtbare Schichtlinien stören, wähle 0,18 mm Schichthöhe.
3D-Druck
60–120 minStarte den Druck. Voraussichtliche Druckdauer: 60–120 min, je nach Drucker, Infill und Größe. Überwache die ersten 5–10 Schichten auf Haftung und erste Schichtqualität.
- Nutze Haftmittel (Haftspray oder Kapton/Malerkrepp) für gute erste Schicht.
- Bei Überhängen oder feinen Kanten die Druckgeschwindigkeit etwas reduzieren.
Entgraten & Nachbearbeitung
15–30 minEntferne Überstände mit Spachtel/Seitenschneider. Schleife gezielt die Kanten der Foto-Slots mit 220 → 400 Schleifpapier. Falls Folie genutzt wird: zuschneiden und in die Führung einklemmen (ggf. leicht verkleben).
- Schleife nur leicht, damit die Beschriftung nicht verloren geht.
- Für ein glatteres Finish kurz mit Heißluft behandeln (Achtung: PLA verformt sich bei zu hoher Wärme).
Finale Montage & Personalisierung
10–15 minFüge Fotos ein, prüfe Sitz. Falls Beschriftung eingefärbt werden soll, kann ein feiner Pinsel mit Acrylfarbe die Gravur hervorheben. Verpacke den Rahmen in Geschenkbox.
- Beim Einsetzen der Fotos von hinten leicht schräg einschieben, damit die Kanten nicht knicken.
- Beschriftung mit dunkler Acrylfarbe füllen und überschüssige Farbe vorsichtig entfernen.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
≈ 55,00 € (empfohlener Verkaufspreis als personalisiertes Geschenk)
≈ 4,00 €
≈ 18,00 € (angenommene Kalkulation: Verkauf 55 € − Material 4 € − Arbeits-/Overhead-Ansatz 33 € ≈ 18 €)
32%2–3 Stunden (inkl. Druckzeit; aktive Arbeitszeit ~60–90 min)
Ja
Mittel
Mittel
