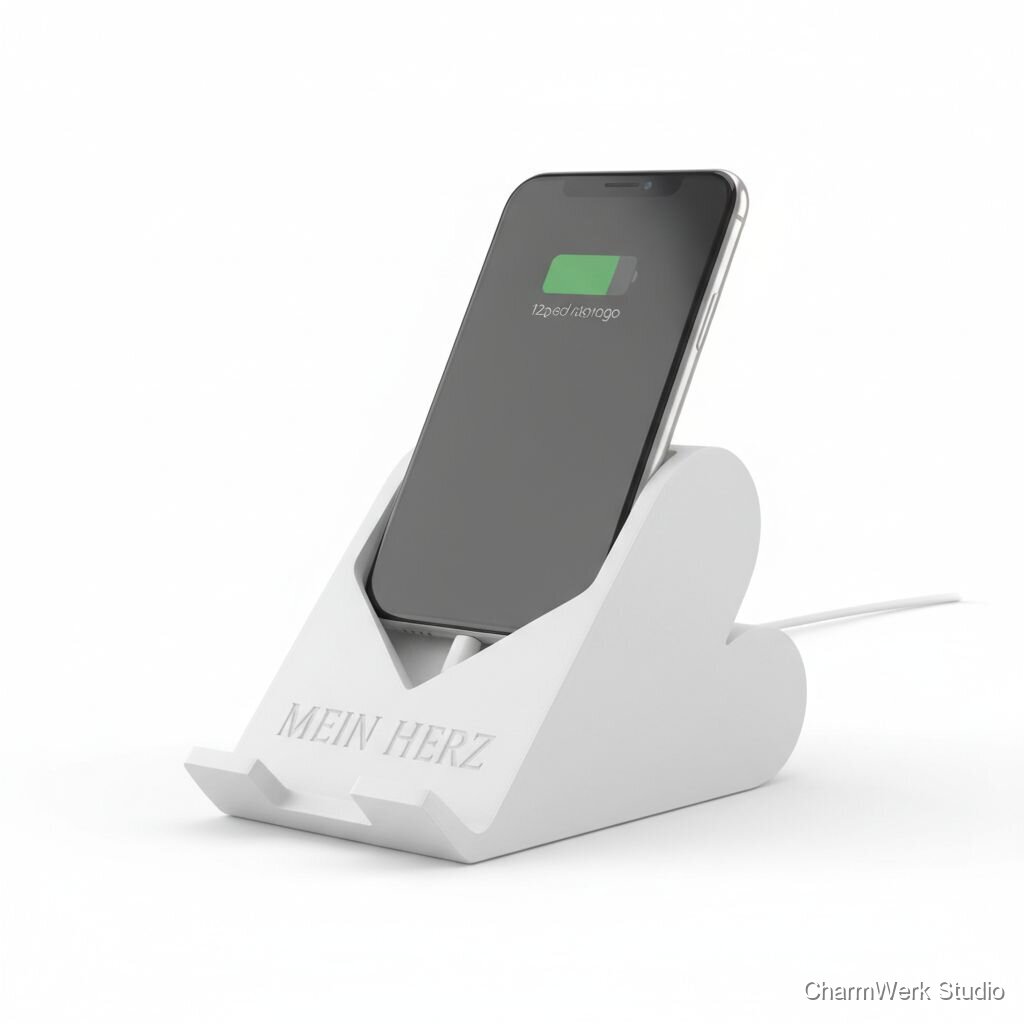

Handy-Ladestation als Herzrampe mit Namen
Eine kleine Docking-Rampe, die das Handy beim Laden in einem Herz-Winkel präsentiert. Mit Namen oder einem kurzen Satz auf der Front wirkt der Nachttisch aufgeräumt und liebevoll.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
PLA- oder PETG-Filament (1 kg Rolle) – Verbrauch ca. 50–90 g
ca. 50–90 g (0,05–0,09 kg)
ca. €1,10–€2,00 (anteilig, bei €22/kg PLA)
Gummifüße (selbstklebend, 4 St.)
4 Stück
ca. €0,30–€0,60
Doppelseitiges Klebeband / Sekundenkleber (für optionales Holzplättchen)
kleine Menge
ca. €0,30
Optional: Birke-Sperrholz 3 mm (Plakette fürs Gravieren)
ca. 60 x 20 mm
ca. €0,30–€1,00 (inkl. Materialanteil)
Primer / Sprühlack (anteilig)
kleine Menge
ca. €1,00–€3,00 (anteilig)
Schleifpapier (180/240/320)
je 1 Blatt (anteilig)
ca. €0,20
Benötigte Werkzeuge
- 3D-Drucker (z. B. Creality Ender 3 / Prusa i3) optional
- Slicing-Software (PrusaSlicer, Cura etc.) optional
- Zange/Seitenschneider (Support entfernen) optional
- Feile / Spachtel (Nachbearbeitung) optional
- Schleifpapier (180–320) optional
- Abrund-/Rundungswerkzeuge (optional) optional
- Schraubendreher / Bohrer 2–3 mm (für Füße/Aussparungen) optional
- Lineal / Messschieber optional
- Pinsel oder Sprühdose für Lack optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & Maße festlegen
30–45 MinutenFestlegen, welche Handymodelle (max. Breite) passen sollen, Winkel wählen (empfohlen 25–35°), entscheiden, ob der Name erhaben, vertieft oder als separate Holzplakette ausgeführt wird. Maße: Fußbreite ca. 120 mm, Tiefe 80 mm, Seitenhöhe 50 mm.
- Messe das breiteste Telefon + Hülle, das gehalten werden soll (üblich 70–90 mm).
- Berücksichtige Kabeldurchführung und Platz für Ladeanschluss (mind. 8–10 mm Aussparung).
3D-Modell erstellen oder anpassen
45–75 MinutenErstelle das Modell in Fusion 360 / Fusion / Tinkercad oder passe eine vorhandene Vorlage an. Integriere Kabelkanal, Ladeanschluss-Aussparung und Aufnahmepunkte für Gummifüße. Schrift kann als erhabene/vertiefte Geometrie hinzugefügt werden oder als Aussparung zur Aufnahme einer Holzplakette.
- Wände 2,5–3 mm, Boden 3–4 mm, Füllung 15–25% reicht für Stabilität.
- Exportiere als STL und prüfe Modell auf Fehler (Netz reparieren).
Slicing & Druckvorbereitung
15–30 MinutenImportiere STL in den Slicer (z. B. PrusaSlicer/Cura). Einstellungen: 0,2 mm Schichthöhe, 2 Perimeter, 15–25% Infill (Gyroid/Rectilinear), Support nur bei Überhängen >60°, Brim falls Haftungsprobleme. Positioniere Schrift nach vorne.
- Bei PETG oft langsamere Druckgeschwindigkeit (40–50 mm/s) und ein bisschen mehr Z-Hop/Retraction.
- Nutze Brim für kleine Auflageflächen, um Verzug zu vermeiden.
3D-Druck
2–3 Stunden (hauptsächlich passiv)Drucke das Teil. Je nach Drucker und Einstellungen ca. 2–3 Stunden. Beobachte die ersten 10–20 Druckminuten für Haftung und erste Schichten.
- Stelle sicher, dass die erste Schicht gut haftet (Bettleveling).
- Wenn möglich, mehrere Teile (z. B. Varianten) auf einmal drucken, um Zeit zu sparen.
Post-Processing (Entfernen, Schleifen, Finish)
30–60 Minuten (zusätzlich Lack-Trocknungszeit)Entferne Support/Brim, feile Kanten, schleife Übergänge mit 180–320er Papier. Bei Bedarf Primer auftragen, leicht anschleifen und lackieren. Holzplakette (falls verwendet) gravieren und verkleben.
- Für eine sehr glatte Oberfläche XTC-3D verwenden (nur für PLA empfehlenswert) — danach schleifen und lackieren.
- Bei PETG sparsam mit Schleifen sein (besser feineres Korn).
- Holzplakette vor dem Verkleben abschließend mit Klarlack versiegeln.
Montage & Qualitätskontrolle
15–30 MinutenGummifüße ankleben, Holzplakette oder Schrift fixieren, Passform mit verschiedenen Handys prüfen. Eventuell Kanten entgraten und nochmal reinigen.
- Teste die Kabelführung mit einem echten Ladekabel und prüfe, ob der Anschluss leicht zugänglich ist.
- Fotografiere das fertige Produkt (schöne Bilder erhöhen Verkaufschance).
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
€45–€65 (Standard - personalisiert; empfohlener Einstiegspreis ca. €49 für einfache Personalisierung)
ca. €3,50 (Basis; bei zusätzlichen Holzelementen / teuren Lacken +€1–4)
ca. €8,00 (bei Verkaufspreis €49; Berechnung: €49 - Material €3,5 - Arbeitswert ~€37,5 (1,5 h @ €25/h) = ca. €8)
16%4–6 Stunden (inkl. Druck und Finish; aktive Arbeitszeit ca. 1–2 Stunden)
Nein
Mittel
Mittel
