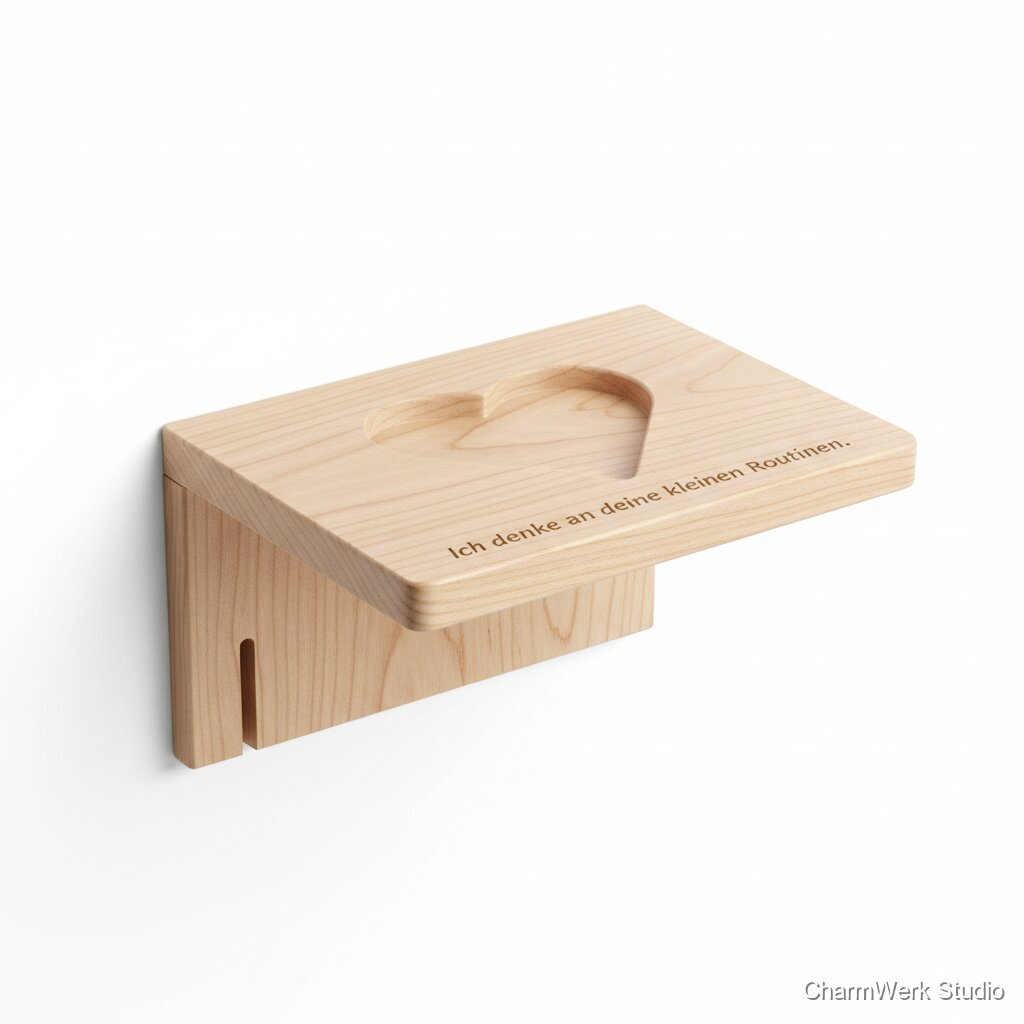

CNC-Bettseiten-„Gutenacht“-Ablage mit Herzschale
Eine schmale Einhänge-Ablage für Bett oder Sofa, mit gefräster Herzmulde für Ring/Uhr und einem Schlitz für das Ladekabel. Das Geschenk sagt: Ich denke an deine kleinen Routinen.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex, 18 mm (Abschnitt ca. 300 x 150 mm)
1 Stück (Abschnitt)
€6–12
Esche Vollholz- oder Furnierbrett, 18 mm (Alternativ)
1 Stück (Abschnitt)
€12–22
Holzöl (z. B. Osmo TopOil) — anteilig
ca. 10–30 ml
anteilig €1–3
Schleifpapier (K80, K120, K240)
einige Blatt
€2–4
Filz- oder Moosgummifüße (Satz)
4 Stück oder zugeschnittene Streifen
€0.50–1.50
Klebeband / Doppelseitiges Klebeband / Schraubzwingen (kleiner Verbrauch)
einige Verwendungen
€0.10–0.50
Kleiner Restabdeck-Spannbrett / Spoilboard (wenn nötig)
nutzbar mehrfach
anteilig €0.50
Optional: Querverstärkung oder Einlage (Acryl 2–3 mm)
kleines Stück
€1–4
Benötigte Werkzeuge
- Desktop-CNC-Fräse (z. B. Shapeoko, X-Carve oder ShopBot) oder Frästisch
- Spiral- oder Schruppfräser 6 mm (Wiederverwendbar)
- Kugel- oder Rundnase 3 mm Fräser (für Herz-Konturen, Feinbearbeitung) optional
- Spannzwingen / Vakuumtisch / Doppelseitiges Klebeband (Werkstückfixierung)
- CAM-Software (Fusion 360, V-Carve, Estlcam o.ä.)
- Tisch-/Ständerbohrmaschine (falls Vorbohrungen benötigt werden) optional
- Exzenterschleifer / Handschleifer, Feilen, Handschleifklotz
- Messmittel: Schieblehre, Winkel, Bleistift
- Schutzbrille, Gehörschutz, Staubmaske, Absaugung
- Pinsel / Tuch für Ölauftrag
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & Maße festlegen
15–30 MinutenEntscheide die genauen Außenmaße je nach Einsatz (z. B. 250 x 110 mm), Einhängetiefe (60 mm Standard) und Position der Herzmulde sowie des Kabelschlitzes. Lege Wandstärke (18 mm) und Toleranzen fest.
- Miss die Matratzen-/Sofa-Armlehnenhöhe, damit die Einhängetiefe passt.
- Plane 3–5 mm Spiel, wenn das Brett über eine Bettkante rutschen soll.
CAD-Modell erstellen
30–45 MinutenErstelle in deiner CAD-Software (z. B. Fusion 360) die Außenkontur, die Herzmulde (3D-Tasche oder gefräste Taschenkontur), den Kabelschlitz (10 mm breit, leicht nach innen geneigt) und ggf. Abrundungen/Clearance für die Matratze. Lege auch Haltepunkte/Gravurflächen fest.
- Nutze parametrische Maße, um Varianten schnell anzupassen.
- Testen: Exportiere die Kontur als DXF, um sie ggf. für Lasercutter/2D-Preview zu überprüfen.
CAM & Werkzeugwege
20–40 MinutenErzeuge in der CAM-Software Aufteilungen: Außenkontur (2D-Profile), Herzmulde (Pocket), eventuell feine V-Carve- oder Kugelfräspfad für Konturdetails. Plane mehrere flache Fräsdurchgänge (z. B. 3–4 mm pro Pass bei 18 mm Material).
- Verwende Auf- oder Abwärtsschnitte je nach Furnierrichtung, um Abplatzer zu minimieren.
- Simuliere die Werkzeugwege, um Kollisionen und unnötige Luftschnitte zu vermeiden.
Material vorbereiten & Fixieren
10–15 MinutenSäge ggf. das Ausgangsstück auf Maß, schleife grob die Kanten und befestige das Werkstück plan auf dem Spoilboard (Doppelseitiges Klebeband + Klammern oder Vakuumtisch).
- Markiere die Oberseite und Spanne so, dass die Fräserseite sauber bleibt.
- Nutze ein eigenes Spoilboard, um saubere Ausschnitte zu ermöglichen.
CNC-Fräsen
20–50 Minuten (je nach Vorschüben, Passanzahl und Maschine)Fahre die vorberechneten Werkzeugwege: erst Innenpocket (Herzmulde), dann Kabelkanal, anschließend Außenkontur. Arbeite mit passenden Schnittparametern (z. B. 6 mm Fräser, 8–12 mm/s Vorschub, abhängig von Maschine).
- Mache lieber mehrere flache Durchgänge als einen tiefen Schnitt.
- Achte auf Staubabsaugung und überprüfe zwischendurch Fräser- und Werkstückzustand.
Nachbearbeitung & Schleifen
20–35 MinutenEntferne das Werkstück, breche Grate vorsichtig mit Feile, schleife von K80 über K120 bis K240 die Flächen (besonders Herzmulde innen glatt schleifen). Kanten abrunden (Handhobel, Schleifklotz oder Schlüsselfeil).
- Feuchtes Abwischen hebt das Holzbild; schleife dann bei Bedarf noch nach.
- Für besonders saubere Herzinnenfläche: anfangs mit kleinerer Körnung, dann sehr fein schleifen.
Finish (Ölen) & Trocknen
aktiver Zeit 15–25 Minuten, Trocknungszeit gesamt 1–6 Stunden (je nach Öl)Trage dünn eine Schicht Holzöl auf (Pinsel/Tuch), lasse die empfohlene Trockenzeit, leichtes Zwischenschliff (K240) und ggf. eine weitere Dünnschicht auftragen. Poliere nach Endtrocknung mit weichem Tuch oder Wachs.
- Arbeite in gut belüfteten Räumen. Trage Öl in Richtung Faser dünn auf.
- Bei Verwendung von Rubio/Osmo: Herstellerangaben zur Trockenzeit beachten.
Endmontage & Zubehör
10–15 MinutenKlebe Filzfüße an die Unterseite, reinige die Herzmulde, bohre ggf. eine kleine Entlüftungsbohrung für Kabelschutz, prüfe Passform am Bett/sofa und verpacke als Geschenk mit Band und Karte.
- Filz schützt Bettbezug vor Abrieb. Verwende selbstklebende Filzstücke.
- Verpacke mit dünnem Papier um die geölte Fläche nicht zu beschädigen.
Markt & Machbarkeit
Empfohlen: €45–€85 (Standard Birke: €45–€59; Premium Esche mit individueller Gravur: €65–€85)
ca. €10–€22 pro Stück (Birke ca. €10–14; Esche ca. €14–22) inklusive Öl, Schleifpapier, Filz
Ca. €20–€50 (abhängig von Preisstufe und eingerechneter Arbeitszeit). Beispiel: Verkauf €59, Material €14 → Rohmarge €45; abzüglich Verpackung & Gebühren bleibt üblicherweise ca. €20–35 als Gewinn für Zeit/Overhead.
45%2–4 Stunden pro Stück (inkl. Design, CNC, Nachbearbeitung und Finish)
Nein
Mittel
Mittel
