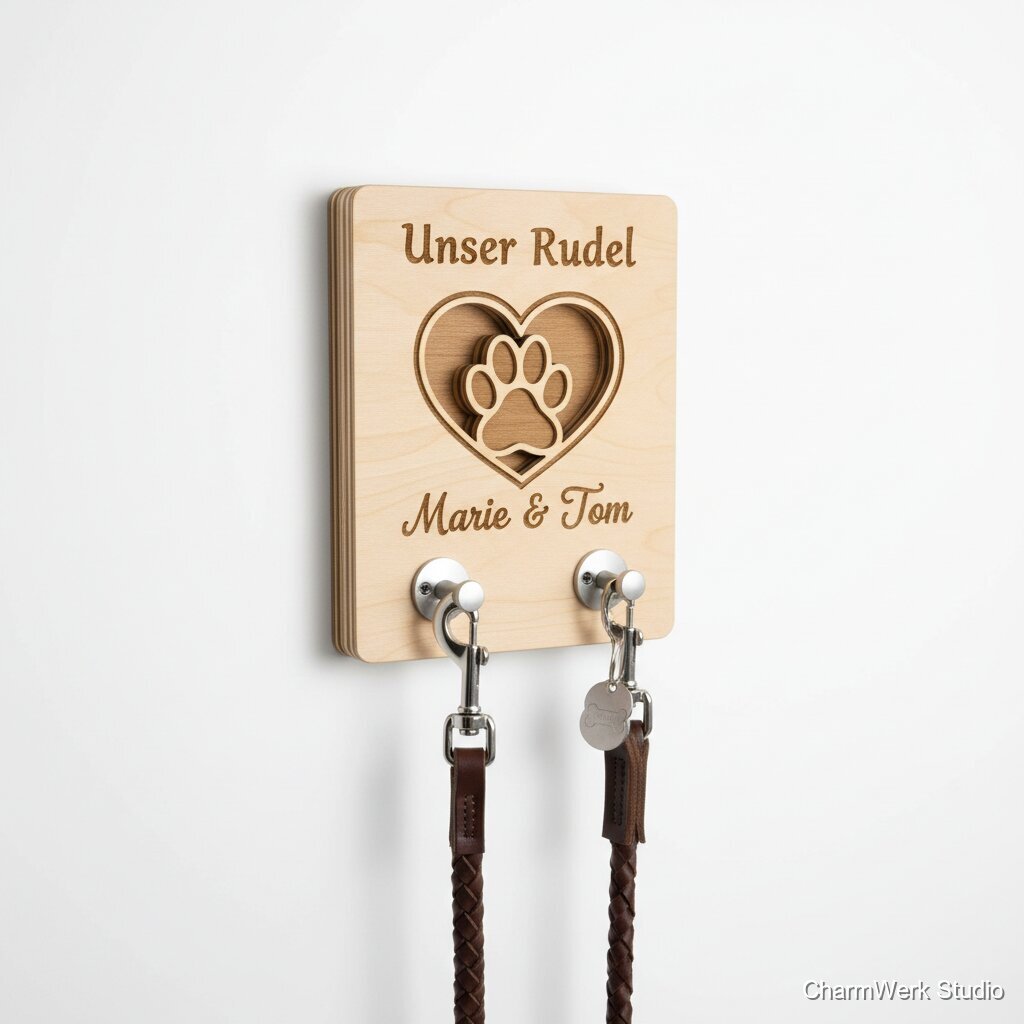

CNC-Hundemarken-/Leinenhalter „Unser Rudel“
Ein kleiner Wandhalter mit gefrästem Herzpfoten-Motiv und Platz für Leine sowie Hundemarke. Mit „Unser Rudel“ und euren Namen wird es zum süßen Valentinsgeschenk für Paare mit Vierbeiner.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Birke-Multiplex 12 mm (Stück ca. 300 x 150 mm)
1 Stück
€5,00 – €8,00
Wandhaken / Leinenhaken (Edelstahl/vernickelt oder schwarz)
2 (Standard) oder 3 (Optional)
€1,50 – €5,00 (pro Haken)
Schrauben + Dübel für Wandmontage
2 Schrauben + 2 Dübel
€0,80 – €1,50
Schräubchen für Hakenbefestigung (Holzschrauben, kleine Senkkopfschrauben)
4–6 Stück
€0,50
Holzleim (Wasserfest PVA) / alternativ 2K-Holzkleber
kleine Tube
€1,50
Osmo TopOil oder Holzöl (125 ml) / alternativ matter Klarlack (Spray oder Lack)
kleine Flasche / 1 Spraydose
€6,00 – €10,00
Sandpapier (P120, P180, P240)
je 1 Blatt
€2,00
Doppelseitiges Klebeband / Montageband (zum Fixieren beim Fräsen)
kleines Stück
€1,50
Abdeckfolie / Malerband (für Kanten/Schutz)
1 Rolle/kleines Stück
€1,00
Benötigte Werkzeuge
- CNC-Fräse (Hobby-/Profi: X/Y ca. 300x200 mm)
- Spindle / Fräsmotor (z. B. 800–24.000 rpm)
- Werkzeug: 3 mm Hartmetall-Schaftfräser (Upcut) für Kontur
- Werkzeug: 60° V-Bit (0,8–1,2 mm Spitze) für Gravur/Schrift
- Werkzeug: 6 mm Downcut oder 2 mm Schlichtfräser (optional für schnelle Schnitte) optional
- CAM/CAD-Software (z. B. Fusion360, VCarve, Aspire oder FreeCAD mit Cam-Plugin)
- Bohrmaschine / Akkuschrauber (zum Vorbohren und Schrauben)
- Schraubendreher, Zwingen / Klemmen
- Schleifklotz / Exzenterschleifer (optional für schnelleres Schleifen) optional
- Maßband / Messschieber
- Sicherheitsausrüstung: Schutzbrille, Gehörschutz, Staubmaske
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design & Maße festlegen
30–45 MinutenIn CAD (z. B. Fusion360 oder VCarve) eine Grundplatte 250 x 90 mm, 12 mm Dicke anlegen. Platz für 2 Haken mittig einzeichnen (Abstand ca. 80–90 mm), oben Gravurfläche (~20–25 mm hoch) für ‚Unser Rudel‘ + Namen; links/rechts oder zentriert das Herz-Pfoten-Relief als 2–3 mm tiefe Tasche fräsen. Schrift als V-Carve anlegen (60° V-Bit).
- Bei Namen-Länge vorab prüfen, ob Schriftgröße lesbar bleibt (mind. 2.5–3 mm Strichstärke nach Gravur).
- Herz-Pfoten-Motiv als 2D Pfad mit 2–3 mm Taschentiefe fräsen – das wirkt elegant und schützt den Schriftzug.
- Wenn mehrere Varianten angeboten werden sollen, eine CAD-Vorlage für 1–2/2–3 Haken anlegen.
CAM: Frässtrategien & Werkzeugwege erstellen
15–25 MinutenWerkzeugwege erstellen: Konturfräsung mit 3 mm Upcut (Vorschub/Höhe siehe Hinweise), Taschenfräsen für Herz-Pfote (2–3 mm Tiefe), V-Carve-Gravur für Schrift mit 60° V-Bit. Tab-Strategie für Kontur wählen (kleine Tabs 2–3 mm), um das Teil auf dem Brett zu halten.
- Für 12 mm Sperrholz 2–3 Durchgänge wählen (Roughing/Finishing) oder seitlich mit kleineren Zustellungen fräsen, um Splittern zu vermeiden.
- Konstanten Z-Achsen Nullpunkt auf Werkstückoberkante setzen, nicht auf Spoilboard.
- Tabs an Stellen einplanen, die später unauffällig sind (unten mittig).
Material vorbereiten & einspannen
10–15 MinutenBrett auf Spoilboard kleben (Doppelseitiges Klebeband + Schraubzwingen) oder mit Schrauben sichern. Nullpunkte kontrollieren, Z-Offset prüfen. Sicherheitschecks an der Maschine durchführen.
- Doppelseitiges Klebeband + 2 kleine Schrauben ist bei 12 mm Material sicher und vermeidet Splittern an der Unterseite.
- Vor dem Fräsen eine Probeschnittfahrt (ohne Materialkontakt) durchführen.
- Staubsaugeranschluss nutzen, um Sicht auf Bearbeitungsbereich zu erhalten.
CNC-Fräsen
20–45 Minuten (je nach Vorschub, Anzahl Fräsdurchgänge und Maschine)Maschine starten, zuerst Gravur (V-Bit) fahren, dann Taschenfräsen, zuletzt Konturfräsen (mit Tabs). Bei 12 mm Birke-Multiplex: Taschen 2–3 mm Tiefe, Kontur bis 12 mm (Durchgang).
- Empfohlene grobe Fräsparameter (als Ausgangspunkt, an Maschine anpassen): 3 mm Upcut, 18.000 rpm, Vorschub 900–1.400 mm/min (Chipload ~0,02–0,04 mm/tooth bei 2–3 Flöten). V-Bit: 18.000 rpm, langsamer Vorschub (400–800 mm/min) für saubere Gravur.
- Bei starkem Splittern die Schnittgeschwindigkeit reduzieren oder Anti-Splinter-Folie verwenden.
- Bei tiefen Vertiefungen mehrere flache Durchgänge verwenden.
Teilereinigung & Entgraten
15–25 MinutenTeil von Tabs befreien (Feinsäge oder Stecheisen), Kanten mit Schleifklotz entgraten (P120 → P180 → P240), Gravur sauber entstauben.
- Tabs sauber mit feinem Stecheisen und dann mit Schleifpapier glätten, nicht mit grobem Hammer drücken (Bruchgefahr).
- Kanten leicht brechen (0,5 mm Radius) für ein hochwertiges, angenehmes Finish.
Finish auftragen
20–40 Minuten aktiv + Trocknungszeit (je nach Produkt mehrere Stunden)Öl (Osmo TopOil) dünn auftragen oder klare Sprühlackschicht – dabei die Gravur mit einem feinen Pinsel oder Lappen ausarbeiten. Trockenzeiten beachten (Öl: oft 6–12 h oberflächlich trocken, volle Aushärtung länger).
- Bei farbigen Inlays (Epoxid-Pigment) Gravur mit feinem Pinsel mit Pigment füllen, überschüssiges Material flach schleifen, dann versiegeln.
- Für kurzfristige Übergabe (Geschenk) ein schnell trocknendes Spray-Lack verwenden, aber bei Ölanwendung das Holz schöner altern lässt.
Hardware montieren & Qualitätskontrolle
10–15 MinutenHaken ausrichten, Position vorbohren (kleinerer Durchmesser als Schraube), Haken anschrauben. Rückseite für Aufhängung vorbereiten (Schlüssel-Öse oder Schlüssellochfräsung optional) und Wandmontage prüfen.
- Haken so platzieren, dass die Leine nicht die Gravur verdeckt. Abstand Haken→Unterkante ca. 35–45 mm.
- Für feste Wandmontage zwei Schrauben verwenden (Wandanker je nach Wandtyp).
Endabnahme & Verpackung
10–15 MinutenSauberkeitscheck (Fasern, Grat), ggf. Nachschliff, kleines Pflegehinweis-Kärtchen beilegen (Ölpflege). Verpacken in Geschenkbox oder recyceltem Papier.
- Ein kleines Pflegeetikett (z. B. ‚Mit natürlichem Öl gepflegt – gelegentlich nachölen‘) wirkt professionell.
- Schutzfolie/Seidenpapier zwischen Haken und Holz in der Verpackung legen, damit die Oberfläche nicht verkratzt.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
€59 (Basis, simple Ausführung) – €95 (Premium mit Inlay/Farbfüllung und 3 Haken)
ca. €15–22
Typisch: €18–€35 (bei Verkaufspreis €59–€95, berücksichtigt Material + moderate Arbeitszeitbewertung)
25%2–3 Stunden aktive Zeit (plus Trocknung)
Nein
Hoch
Mittel
