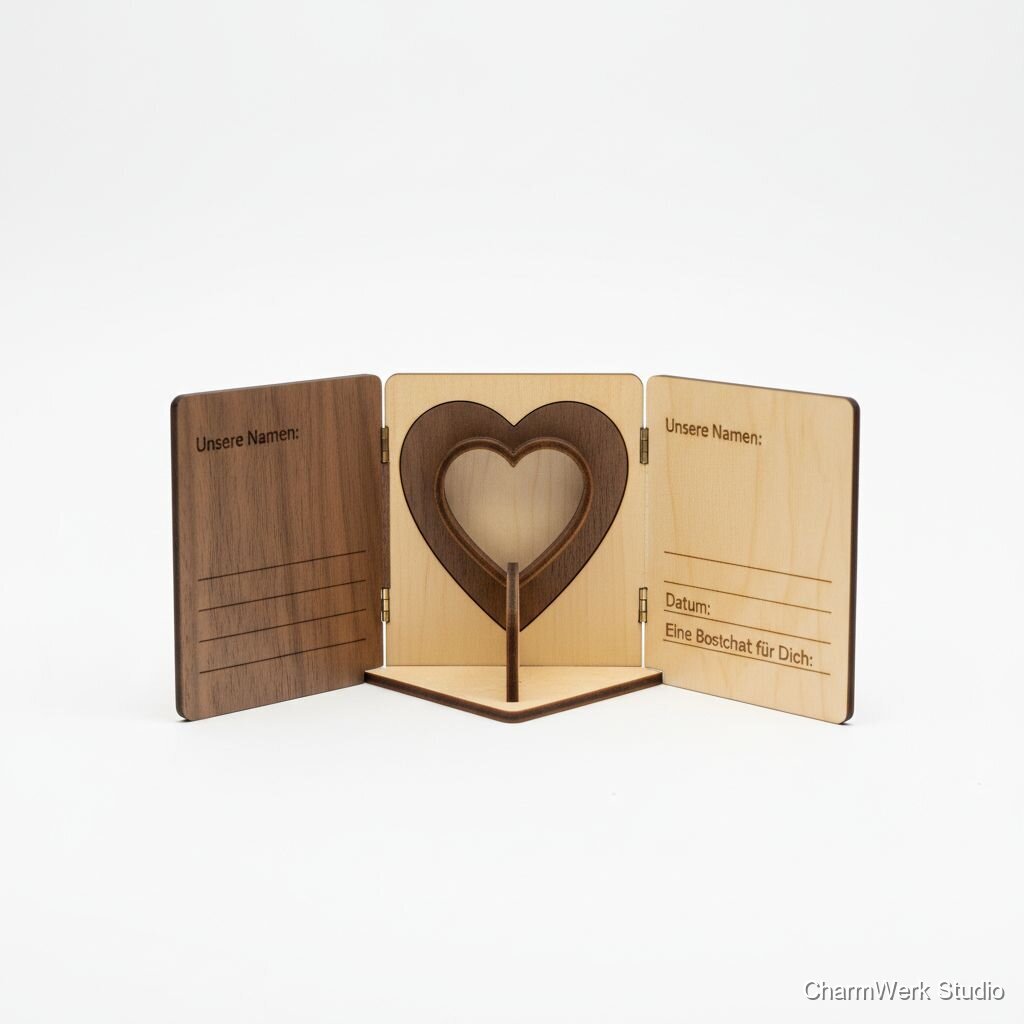

CNC-Liebeskarte aus Holz mit Klappmechanik
Eine langlebige Valentinskarte aus Holz, bei der sich beim Öffnen ein gefrästes Herzmotiv aufstellt. Innen ist Platz für eure Namen, Datum und eine kurze Botschaft – wie eine Karte, die man jedes Jahr wieder hervorholt.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex / Sperrholz 150 x 200 mm, 4–6 mm
1 Stück (pro Karte)
€3,00 - €6,00
Nussbaum-Massiv-/Furnierstück 150 x 200 mm, 4–6 mm (optional, Premium)
1 Stück (pro Karte)
€12,00 - €25,00
Dünnes Sperrholz 1.5–2 mm (für V-Falz, optional)
Stück
€1,00 - €2,50
Holzleim (z. B. Titebond oder Ponal) 100–250 ml
kleine Menge
€5,00 - €8,00
Messingstift / Rundstange oder Holzdübel Ø1.5–2 mm (Achse)
1–2 Stück (10–30 mm Länge)
€0,50 - €2,00
Schmirgelpapier (Körnung 120, 180, 240)
Satz
€3,00 - €6,00
Danish Oil / Tung Oil 50–100 ml
kleine Flasche (reicht für viele Karten)
€8,00 - €15,00
Masking Tape / doppelseitiges Klebeband (für Fixierung auf CNC)
kleines Rollenstück
€2,00 - €4,00
Kleinteile / Hilfsmaterial (Zwingen, Holzstückchen, Reinigungsmittel)
diverse
€2,00 - €6,00
Benötigte Werkzeuge
- CNC-Fräse (Desktop: Shapeoko / X-Carve / vergleichbar) oder CNC-Fraesmaschine
- CAM-Software (Fusion 360, VCarve, Estlcam o.ä.)
- Spannmittel / Doppel-Klebeband / Schraubstock
- Verschiedene Fräser: 1.5–3 mm Schaft, 0.8–1 mm V-Bit zum Gravieren, 2–3 mm Upcut/Downcut für Konturschnitte
- Bohrer Ø1.5–2 mm (zum Vorbohren für Achse) / Handbohrer
- Feilen, Stechbeitel, kleine Zange optional
- Saug-/Absaughaken oder Staubabsaugung optional
- Feine Pinsel / Tuch für Öl-Auftrag
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & Konstruktion (CAD)
45 - 60 minErstelle eine Datei (Fusion 360 / Inkscape für 2D). Maße definieren: Außenmaße, Mechanik-Position, Herz-Kontur, Achsbohrungen/Schlitze. Entscheide Mechanik: drehbare Achse (empfohlen für Langlebigkeit) oder V-Falz (leichter, dünneres Material). Lege Gravurflächen (Namen/Datum) fest.
- Zeichne zuerst eine funktionale Skizze auf Papier, um Bewegungsfreiheit zu prüfen.
- Baue Testmaße für Achsbohrungen und Toleranzen in CAD ein (0.1–0.2 mm Spiel für Metallstifte).
- Plane beim Konturschnitt kleine Halte-Tabs (0.5–1 mm) an Außenkanten, damit nichts während des Fräsens wegrutscht.
CAM & Werkzeugwege erzeugen
20 - 40 minErzeuge Pfade: Gravur (V-Bit), Taschenfräsen (für Sitz der Herzbasis oder Befestigung), Konturschnitt (2–3 mm Fräser), Bohrungen für Achse (Bohrpfad). Wähle geeignete Zustellungen für Holz (Schnittgeschwindigkeiten und Vorschub an Maschinentyp anpassen).
- Verwende einen ruhigen Trockenlauf (Simulieren) in der CAM-Software.
- Für feine Gravuren V-Bit 60°/90° verwenden, 0.5–1 mm Tiefe pro Pass für gute Lesbarkeit.
- Bei dünnen Teilen mehrere Passes für Konturschnitt, um Ausrisse zu reduzieren.
Materialvorbereitung & Einspannen
10 - 20 minBrett zuschneiden (falls nötig), Oberseite markieren, doppelseitiges Klebeband oder Zwingen zum Fixieren verwenden. Bei Furnier: Rückseite mit Tape abdecken, um Ausrisse zu verringern.
- Klebeband an der Schnittlinie hilft gegen Ausrisse.
- Sorge für saubere, plan aufliegende Oberfläche, damit Z-Achse konsistent ist.
Fräsen: Gravur, Taschen, Kontur & Bohrungen
45 - 90 min (abhängig von Frästiefe & Maschine)Starte gravur- und taschenpfade zuerst, dann Bohrungen und abschließend Konturschnitt. Für Konturschnitt Tabs nutzen oder Teile mit Halterahmen fräsen.
- Beginne mit niedriger Zustellung und prüfe Schnittbild auf Probe.
- Nutze Upcut für sauberen Spantransport, Downcut für saubere Oberflächenkante (je nach Fräser).
- Wenn möglich, mehrere dünnere Durchgänge statt einer tiefen, um Ausrisse zu vermeiden.
Entgraten, Feinbearbeitung & Testmontage
30 - 45 minEntferne Tabs (Stechbeitel oder Feile), schleife Kanten (120→180→240), prüfe Passgenauigkeit von Herz und Achse. Falls Achse metallisch, bohre ggf. leicht auf und entgrate Loch.
- Dabei Teile immer fixieren; beim Ausreißen von Kanten erst mit grobem, dann feinem Papier arbeiten.
- Probemontage ohne Leim durchführen, um Funktion bei voller Öffnung zu prüfen.
Endoberfläche & Gravurfinish
30 - 60 min (inkl. kurze Trockenpausen; vollständiges Durchhärten länger)Trage Öl/Wachs in dünnen Schichten auf (je 10–20 min Trockenzeit zwischen Schichten), entferne überschüssiges Öl, poliere leicht. Optional: gravierte Schrift mit dunkler Wachs- oder Farbfüllung betonen.
- Nur dünn ölen; zu viel Öl macht fertige Teile klebrig.
- Verwende Pinsel für schwer zugängliche Gravuren.
- Bei Nussbaum reichen oft 1–2 sehr dünne Ölschichten.
Endmontage & Verpackung
15 - 30 minSetze Herz und Achse ein, fixiere ggf. mit Tropfen Holzleim oder Sicherungslack (bei Metallachse passen kleine Sicherungs-Pads). Ergänze Namen/Datum ggf. per Hand oder Feingravur. Verpacke in schlichtem Karton oder Stoffbeutel.
- Wenn Achse geklebt wird: nur minimale Leim-Menge, sonst Herz klemmt.
- Verpackung erhöht wahrgenommenen Wert (kleine Box + Leder- oder Papierband).
Markt & Machbarkeit
€150 (empfohlen; einfache Birke-Varianten 90–120 €, Premium Nussbaum 160–220 €)
ca. €12 - €28 pro Karte (Birke ~€12-€16; Nussbaum ~€20-€28)
€32 (bei Verkaufspreis €150, Material €18 und kalkuliertes Arbeitskostenäquivalent €100 für 4 Std. à €25/h ergibt Nettorendite ≈ €32)
21%3 - 5 Stunden
Nein
Mittel
Mittel
