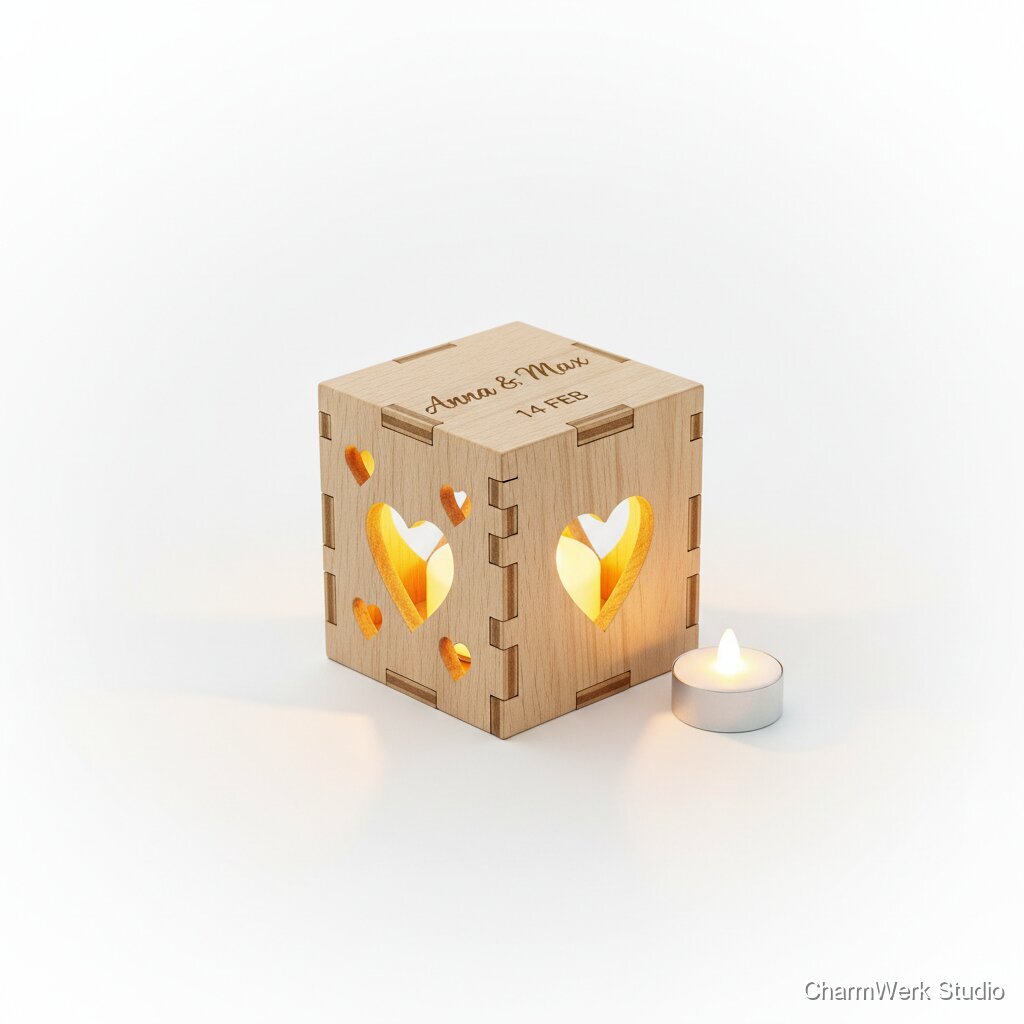

CNC-Nachtlichtsockel „Herzfenster“ für LED-Teelicht
Ein Sockel mit gefrästen Herzfenstern, gedacht für ein LED-Teelicht oder kleines LED-Modul. Sicher, wohnlich und mit Namensgravur wird daraus ein Valentinslicht, das nicht nur am 14. Februar passt.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholzblock Buche oder Birke (ca. 100 x 100 x 30 mm)
1 Stück
Buche: 4,00–6,00 € / Birke Sperrholz 100x100x18 mm: 2,00–3,50 €
LED-Teelicht (warmweiß) oder kleines LED-Modul
1 Stück (optional)
1,00–3,00 €
Osmo TopOil (kleine Dose) oder Leinöl-Wachs - Verbrauch sehr gering
Portionsverbrauch
Anteil ≈ 0,50–1,50 €
Schleifpapier (K120, K180, K240)
ein Satz
2,00–4,00 € (anteilig)
Selbstklebendes Filzgleiter-Pad für Unterseite
1 Stück
0,20–0,50 €
Kleines Acryl-Rondell milchig Ø 40 mm x 2 mm (optional als Diffusor)
1 Stück
0,50–1,50 €
Spannzangen / Schraubzwingen / Doppelklemmung (Verbrauchsmaterial kaum)
–
anteilig ≈ 0,50 €
CNC-Fräser (6 mm Schaft, Flachfräser) - anteiliger Verschleiß
1 Einsatz
anteilig ≈ 0,50–1,00 €
Benötigte Werkzeuge
- CNC-Fräsmaschine (Hobby/Desktop, z. B. Shapeoko, X-Carve oder bCNC) optional
- CAD/CAM-Software (z. B. Fusion 360, VCarve, Estlcam) optional
- Spannzangen / Schraubzwingen / Doppelklemmung optional
- Schrupp- und Schlichtfräser (6 mm, 3 mm, evtl. 2 mm Engraver) optional
- Feilen / Stechbeitel / kleine Raspel (für Nacharbeit von Ecken) optional
- Schleifklotz, Schleifpapier (K120–K240) optional
- Pinsel / fusselfreies Tuch für Öl/Wachs optional
- Feinbohrer / Senker (für exakte Zentrierung, falls nötig) optional
- Messschieber oder Lineal optional
- Schutzbrille & Gehörschutz optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Design (CAD)
10–20 MinutenErstelle eine einfache Zeichnung: Außenform (rund Ø 80 mm oder Quadrat 80x80 mm), Position und Anzahl der Herzfenster (z. B. 6 gleichmäßig verteilt), Innenfräsung für das LED-Teelicht (Ø 38 mm, Tiefe 12 mm), Gravurtext auf Oberseite. Exportiere als DXF oder direkt in CAM.
- Für Einsteiger: Verwende präzise Standardmaße für LED-Teelichter (ca. Ø 37–38 mm).
- Herzfenster als geschlossene Kontur anlegen (für saubere Fräsbahnen).
CAM / Toolpath-Erstellung
10–15 MinutenLege Rohteil-Abmessungen, Nullpunkt und Werkstückdicke fest. Erzeuge Fräsbahnen: Außenkontur (Schrupp + Schlicht), Herzfenster (Schlichtpass), Innenfräsung für LED (Pocket), Gravur (V-Carve oder 1 mm Schaft). Definiere Vorschub und Spindeldrehzahl entsprechend Holz/Fräser.
- Nutze einen schlichten Schlichtpfad für saubere Kanten (0,2–0,5 mm Zustellung).
- Bei Massivholz: in mehreren Durchgängen fräsen, um Ausrisse zu vermeiden.
Werkstück vorbereiten & sicher spannen
5–10 MinutenBrett auf Spoilboard oder Unterlage kleben bzw. mit Schraubzwingen sichern. Werkstück ausrichten so, dass die Maserung und später sichtbare Seite korrekt liegen.
- Spoilboard verwenden oder doppelseitiges Klebeband + Klemmleisten für sauberen Außenrand.
- Achte auf ausreichend Auflage, damit es nicht vibriert.
Fräsen: Roh- & Schlichtpass
15–30 Minuten (abhängig Fräserwahl & Materialdicke)Starte mit Schruppbahnen (größerer Fräser, z. B. 6 mm), anschließend Schlichtpass (gleicher oder kleiner Fräser). Fräse Herzfenster und die LED-Tasche nach CAM.
- Nicht zu hohe Zustellung; lieber mehrere dünne Schnitte.
- Bei Ausrissen an Herzspitzen: zuletzt mit feinem Fräser oder feiner 45° Fase nacharbeiten.
Nacharbeit: Entgraten & Feinbearbeitung
10–15 MinutenEntferne Grate in den Herzfenstern mit feiner Feile oder Schmirgel. Senke ggf. Innenkante leicht ab, damit LED bündig sitzt. Prüfe Passform des LED-Teelichts.
- Kleine Unregelmäßigkeiten mit scharfem Stemmeisen/Skalpell und feinem Schleifpapier korrigieren.
- Für sehr glatte Innenflächen 240er Körnung verwenden.
Gravur (Name/Text)
5–10 MinutenFühre die Gravur mit feinem Fräser (1–2 mm) oder Laser durch. Positioniere Text so, dass er gut lesbar ist (oben oder an einer Seitenfläche).
- Schriftgröße mindestens 8–10 mm Höhe für gute Lesbarkeit.
- Bei Lasergravur: Testlauf an Restholz für Helligkeitstiefe.
Schleifen & Oberflächenbehandlung
10–20 Minuten aktive Arbeit + 30–60 Minuten Trocknungszeit (teilweise parallel nutzbar)Kanten mit K240 schleifen, Staub entfernen, Öl/Wachs auftragen (1–2 dünne Schichten). Filzgleiter an Unterseite kleben. Bei Acryl-Diffusor: einsetzen oder einkleben.
- Öl dünn auftragen und mit fusselfreiem Tuch einreiben; überschüssiges Öl abwischen.
- Trocknungszeit beachten – Verpacken erst nach vollständiger Trocknung.
Endkontrolle & Verpackung
5–10 MinutenPassform LED prüfen, Gravur kontrollieren, Lichttest durchführen. In Geschenkverpackung mit kleiner Anleitung (Batteriewechsel, Pflegehinweis) packen.
- Füge optional eine kleine Karte mit Pflegehinweis (Öl nach Bedarf) bei.
- Verwende eine Polsterschicht in der Verpackung, damit Kanten geschützt sind.
Markt & Machbarkeit
32 € (üblich: 28–38 € je nach Personalisierung und Holzart)
ca. 6,00–9,00 € (inkl. LED, Finish, Filzpad; ohne anteilige Werkzeuganschaffung)
≈17 € (bei Verkaufspreis 32 €; angenommene Arbeitskosten 7,50 € für 30 Min. Zeitbewertung + Materialkosten 7,50 € → Nettoerlös ≈17 €)
53%1–1,5 Stunden aktiver Arbeitszeit (exkl. Trocknung)
Ja
Mittel
Mittel
