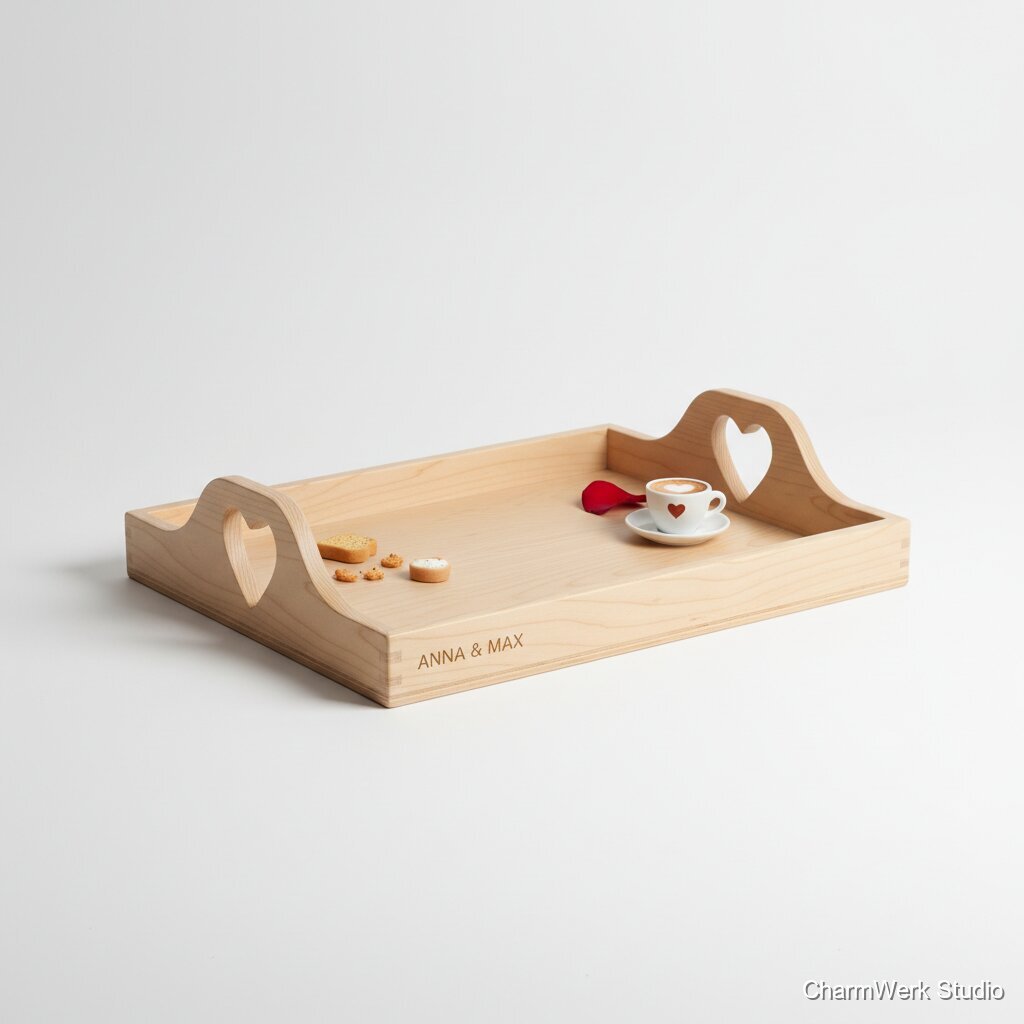

CNC-Tablett „Frühstück im Bett“ mit Herz-Fräsgriffen
Ein leichtes Holztablett mit integrierten, herzförmig ausgearbeiteten Griffmulden. Dazu eure Namen dezent an der Kante – perfekt für das Valentinsfrühstück und danach ein treuer Alltagshelfer.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex 15 mm (Platte 500 x 300 mm) – oder Äquivalent, Ahorn als Upgrade
1 Stück
€18–€28 (je nach Händler und Qualität)
Lebensmittelechtes Holzöl (z. B. Osmo TopOil) 0,25–0,5 L
1 Flasche
€10–€18
Schleifpapier (K80, K120, K180, K240) / Schleifpads
Sortiment
€5–€8
Filz- oder Gummipads (Anti-Rutsch) – Set
4 Stück
€3–€6
Holzleim (PVA) oder Kontaktkleber (für ggf. Aufdopplungen)
kleine Tube/Flasche
€3–€6
Abklebeband / Malerkrepp
1 Rolle
€2–€3
Tuch / Lappen / Tack-Cloth
einige
€2–€4
Optional: pigmentierte Wachs- oder Lackfüllung für Gravur
kleine Menge
€4–€8
Benötigte Werkzeuge
- CNC-Fräse (Hobby-/Desktop- bis Mittelklasse) mit passendem Arbeitsbereich
- Fräser: 6 mm Upcut oder Downcut für Schrupp, 3–4 mm Schlichtfräser, 60° V-Bit für Gravur
- Spannmittel: Schraubzwingen, Klemmleisten oder Vakuumtisch
- Router oder Oberfräse mit Rundungs-/Abrundfräser (R = 4–6 mm) — alternativ Schleifen optional
- Exzenterschleifer / Handschleifklotz
- Messwerkzeuge: Schieblehre, Winkel, Maßband
- CAD/CAM-Software (z. B. Fusion 360) und Steuerprogramm für die CNC
- Sicherheitsausrüstung: Gehörschutz, Schutzbrille, Staubmaske
- Feinbohrer / Stützfräser für Befestigungstaschen (Tabs) falls nötig optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & CAD (Layout erstellen)
45–60 MinutenZeichne das Tablett in deiner CAD-Software (z. B. Fusion 360): Außenmaße 500 x 300 mm, Materialstärke 15 mm. Lege Aussparungen für die Herzgriffe (z. B. 70 x 60 mm Herzformen, zentriert je Seite) als Taschen mit 10–12 mm Tiefe an. Füge Kantenrundungskonturen und die Gravurposition an der Vorderkante hinzu (Namen, Schriftart prüfen).
- Herzgröße an Handgröße testen: mit Papierprobe ausschneiden und halten.
- Für die Namen eine gut lesbare Schrift (ohne zu feine Serifen) verwenden; V-Bit-Gravur bevorzugen.
CAM – Werkzeugwege erstellen
20–30 MinutenErzeuge Fräsbahnen: Schrupp (6 mm), Schlicht (3–4 mm) für Außenkontur und Taschen; V-Bit Pfad für Gravur (60° V-Bit). Lege Tabs an der Außenkontur an (3–4 Tabs, 6–8 mm), oder plane Fixierung mit Schraubzwingen/Vakuum.
- Richtwerte: Spindel 12.000–18.000 U/min; Schrupp-Vorschub abhängig von Maschine (hobby CNC: 800–1.500 mm/min mit 6 mm Fräser). Passe parametrisch an dein System an.
- Simuliere die Fräsbahnen in der CAM-Software, um Kollisionen/Tiefenfehler zu vermeiden.
Material vorbereiten & fixieren
10–20 MinutenPlatte zuschneiden (falls nötig) und sauber auf dem Maschinentisch positionieren. Nullpunkt setzen (Ecke oder Mitte). Fixiere das Werkstück mit Schraubzwingen, Klemmleisten oder Vakuum. Abklebeband auf empfindliche Kanten kleben, um Splintering zu reduzieren.
- Ein dünnes Brett oder MDF als Unterlage verwenden, um Rückwärtsausriss zu vermeiden.
- Kontrolliere, dass die Platte plan anliegt (keine Wölbung).
Fräsen: Taschen (Herzgriffe) und Außenkontur
45–75 Minuten (maschinenabhängig)Führe zuerst die Taschenfräsung für die Herzgriffe durch (Schrupp + Schlicht) bis 10–12 mm Tiefe. Danach Außenkontur fräsen und Teile mit Tabs belassen oder erst nach dem Entgraten lösen.
- Arbeite in mehreren leichten Zustellungen (z. B. 3–5 mm pro Zustellung) statt einer tiefen Zustellung.
- Nutze Staubabsaugung, um Schnittbild und Werkstücktemperatur günstig zu halten.
Gravur der Namen
10–20 MinutenMit 60° V-Bit die Namen an der vorgesehenen Kante gravieren (Tiefenführung 0,8–1,2 mm je nach gewünschtem Effekt). Testgravur auf Abfallholz empfiehlt sich.
- Gravurrichtung (Climb/Conventional) abhängig von Maschine wählen — teste auf Reststück.
- Kontrast erhöhen: nach dem Ölen leichtes Abreiben mit farbiger Wachsfüllung oder dunklem Wachs.
Entgraten, Säubern & Feinbearbeitung
45–60 MinutenTabs entfernen (bei Bedarf mit Stechbeitel/Feile), Kanten mit Rundungsfräser oder Schleifen abrunden (R = 4–6 mm). Komplett schleifen: K120 → K180 → K240, Kanten per Hand glätten.
- An schwer erreichbaren Stellen mit Handwerkzeugen nacharbeiten.
- Herzmulden mit feinem Schleifschwamm sauber nachformen.
Oberflächenbehandlung (Ölen)
Tatsächliche Arbeitszeit 20–30 Minuten; Trocknungszeiten dazwischen 30–60 Minuten; Nutzbar nach 24–48 Stunden, vollständige Aushärtung 7 TageStaubfrei abwischen, 1. dünne Schicht Öl satt auftragen, nach 15–30 Minuten überschüssiges Öl abreiben. Nach 30–60 Minuten zweite Schicht auftragen. Leichter Zwischenschliff (K400) falls erforderlich.
- Lebensmittelechte Öle verwenden (Herstellerangabe prüfen).
- Nicht zu viel Öl auftragen – sonst klebrige Oberfläche. Überschuss immer abreiben.
Finale Montage & Kontrolle
10–15 MinutenFilz- oder Gummipads ankleben, finale Qualitätskontrolle (glatte Kanten, Gravur sauber), optional Verpacken.
- Kanten beim Verpacken zusätzlich mit einlagigem Papier schützen.
- Fotodokumentation für Produktlisting (Lifestyle-Fotos: Frühstücksszene) machen.
Markt & Machbarkeit
€169 (empfohlener Verkaufspreis für personalisiertes CNC-Tablett)
ca. €47 (bei Verwendung von Birke Multiplex 15 mm und Standardzubehör)
ca. €34,50 (bei Verkaufspreis €169; kalkuliert mit Materialkosten €47 und Arbeitslohn angenommen €25/h × 3,5 h = €87,50)
20%3–5 Stunden (inkl. Design, Fräsen, Schleifen, Öl & Trocknungspausen)
Nein
Mittel
Mittel
