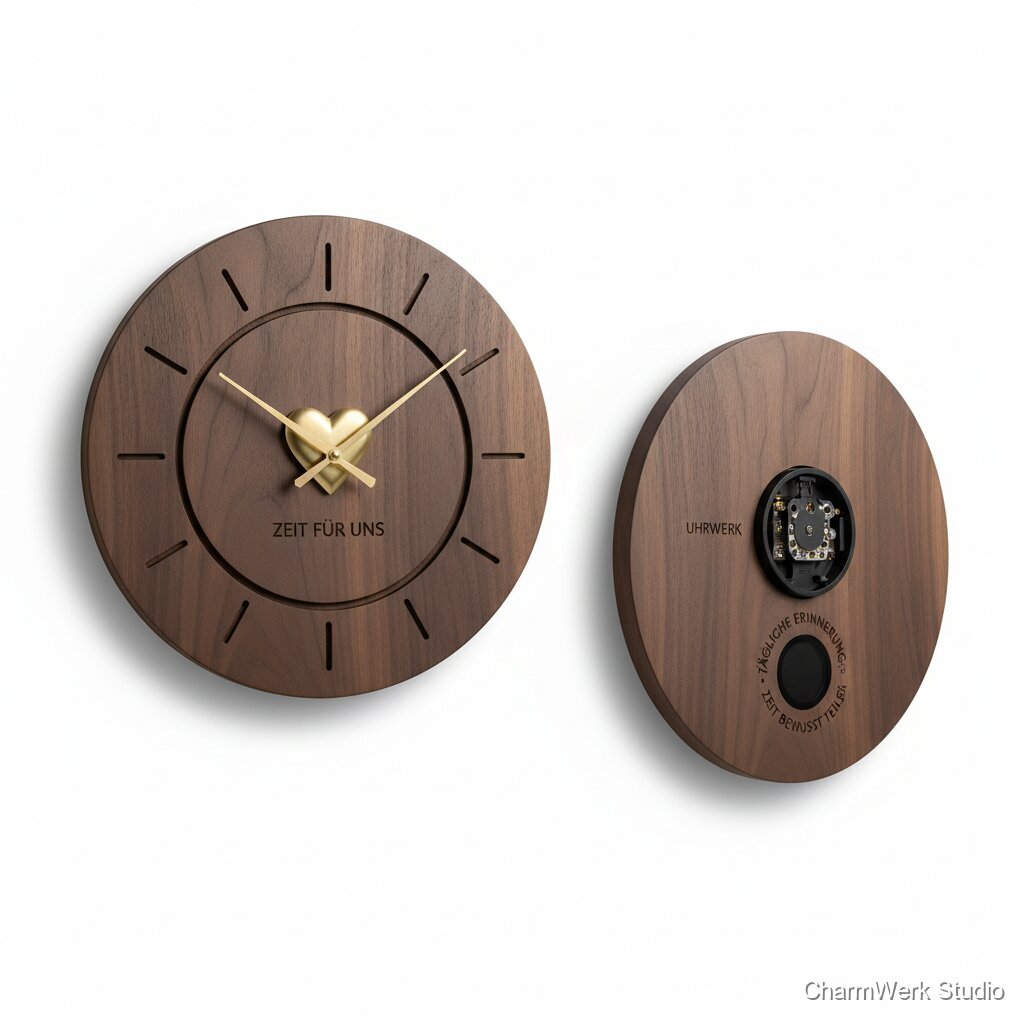

CNC-Uhr „Zeit für uns“ mit Herz-Zeigeraufnahme
Eine Wanduhr aus Holz mit gefräster, minimalistischer Skala; in der Mitte ein kleines Herz als Aufnahme/Abdeckung der Zeigerwelle. Mit Datum auf der Rückseite wird sie zur täglichen Erinnerung, Zeit bewusst zu teilen.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholz-Brett (Nussbaum) 300 x 160 x 18 mm (für Zuschnitt auf Ø 280)
1 Stück (Materialreserve)
25,00 €
ODER: Massivholz-Brett (Eiche) 300 x 160 x 18 mm
1 Stück
15,00 €
Quartz-Uhrwerk (Silent/Sweep), Flanschhöhe passend für 18 mm (inkl. Zeiger)
1 Stück
8,00 €
Zusätzlicher Satz Minuten-/Stunden-/Sekundenzeiger (falls gewünscht, Metall oder Holz)
1 Satz
4,00 €
Kleiner Neodym-Magnet (z. B. Ø 6 x 2 mm) zur abnehmbaren Herz-Abdeckung
2 Stück
1,00 €
Aufhänger (Metallbügel oder Zackenaufhänger) + kleine Schraube
1 Set
1,00 €
Osmo TopOil / Holzöl (anteilig für 1 Stück)
einiger ml
2,00 €
Feines Schleifpapier (K120, K180, K240, K320) + Schleifklotz
je 1 Bogen/Set (anteilig)
1,50 €
Holzleim (PVA) / ggf. Sekundenkleber (für Magnetfixierung)
kleine Tube
0,50 €
Masking Tape / Abklebeband (für Schutz beim Fräsen/Finish)
kleines Stück
0,50 €
Optional: 60° V-Bit für feine Gravur (Skala) / 3 mm & 6 mm Fräser für Außenkontur
je 1 Fräser
8,00 € (anteilig)
Benötigte Werkzeuge
- CNC-Fräse (z. B. XXL- bzw. Portal- oder kompakte CNC mit Arbeitsbereich ≥ 350 x 250 mm)
- CAD/CAM-Software (z. B. Fusion 360, VCarve, Carbide Create)
- Bohrmaschine / Ständerbohrmaschine oder Fräse für Sackloch (optional) optional
- Oszillierender Schleifer / Exzenterschleifer oder Handschleifklotz optional
- Feine Feilen / Stechbeitel (für kleine Korrekturen an Herz-Form) optional
- Zwingen, doppelseitiges Montageband / Vakuumtisch oder Klemmwerkzeug
- Präzisions-Lineal, Messschieber, Winkel
- Kleiner Pinsel oder fusselfreier Lappen für Ölauftrag
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & CAD-Design
60–90 MinutenIn Fusion 360 (oder bevorzugter CAD-Software) eine Scheibe mit Ø 280 mm und 18 mm Dicke anlegen. Mittelpunktsbohrung für das Uhrwerk platzieren (standard meist 8–10 mm). Minimale, gleichmäßige Stundenmarken als 60°/30° Linien erstellen (z. B. 1 mm breit, 0,6–1,2 mm tief) mit einem 60° V-Bit. Herzform entwerfen: zentrisch über der Welle, als flache Kappe (ca. 35–40 mm breit, 8–12 mm dick), im Design eine 2–3 mm Nut für einen Neodym-Magneten oder einen leichten Sacklochfräs einplanen.
- Skaliere die Strichstärke der Skala passend zur Holzmaserung (bei Nussbaum evtl. feiner).
- Als Option ein kleines Namens-/Datum-Feld auf der Rückseite planen (≥10 mm Abstand zur Aussparung des Uhrwerks).
- Simuliere CAM-Fräsbahnen, um Kollisionen und zu tiefe Gravuren zu vermeiden.
CAM & Toolpath-Erstellung
20–45 MinutenWerkzeugwege anlegen: 1) Gravur (V-Bit) für Stundenmarken 2) Taschenfräsung für Uhrwerk-Rückseite (Sackloch) 3) Taschen für Magneten im Herz 4) Außenkontur-Roughing + Finish-Pass. Vorschub und Spindeldrehzahl an Holztyp anpassen (z. B. 3 mm Fräser: 10–15 mm/S Vorschub bei 12.000–18.000 RPM, 0,5–1 mm Zustellung pro Durchgang).
- Verwende mehrere kleinere Zustellungen für Holz, um Ausrisse zu minimieren.
- Aufteilung in Roh- und Finish-Pass für saubere Außenkante.
- Sicherung: Mehrfaches Bohrbild/Schruppstrategie reduziert Spannungen und Ausfall.
Material vorbereiten & aufspannen
15–30 MinutenBrett passend zuschneiden (rechteckig etwas größer als Ø) und Oberseite mit Abklebeband schützen. Werkstück mit Vakuumtisch oder Zwingen festspannen. Referezpunkt am Material markieren und in CNC-Nullpunkt übernehmen.
- Abklebeband schützt Oberfläche vor Hot-Spots / Brennspuren.
- Verwende ein 0,5–1 mm dickes Sacrificial Board unter dem Werkstück, um saubere Durchbrüche zu vermeiden.
Fräsen (gravieren, Taschen, Außenkontur)
60–120 Minuten (abhängig von Fräsgeschwindigkeit und Maschinenleistung)Fräs-Programm starten: zuerst die feinen Gravurlinien (V-Bit), dann Taschen (Uhrwerk-Aussparung, Magnettaschen), zuletzt Außenkontur mit Finish-Pass. Bei mehreren Durchgängen den Staub entfernen und Kanten kontrollieren.
- Überwache Maschine bei Finish-Pass; Faserverlauf kann leichte Ausrisse verursachen—ggf. Schnittreihenfolge umkehren.
- Wenn möglich von der Rückseite einen kleinen Führungsfräser einsetzen, um Ausrisse an der Front zu vermeiden.
Hand-Schliff & Kantenbearbeitung
45–75 MinutenKanten brechen (Sanding block), Oberfläche in mehreren Körnungen (K120 → K180 → K240 → K320) sorgfältig schleifen. Gravur reinigen (Staubpinsel, Druckluft). Herz-Kappe leicht anpassen, ggf. mit Feile nacharbeiten, Magnet einleimen und testen (Herz muss abnehmbar sein).
- Mit Körnung >240 final schleifen, um Ölaufnahme gleichmäßig zu machen.
- Gravur mit einem weichen Pinsel ausblasen, nicht zu tief in die Maserung schleifen.
Finish auftragen & trocknen
aktive Zeit 20–30 Minuten + Trocknungszeit 1–24 Stunden (je nach Produkt)Leichter Staub entfernen, 1–2 dünne Schichten Osmo TopOil auftragen (je Schicht 10–15 Minuten einziehen lassen, abwischen). Zwischen den Schichten sehr leicht mit K320 anschleifen. Vollständige Oberflächenhärte 24–48 h (kurzzeitig nutzbar nach ca. 1–2 h).
- Trage dünn auf, mehrere dünne Schichten ergeben bessere Haptik als eine dicke Schicht.
- Bei schneller Fertigstellung mindestens 2 Stunden Trocknungszeit vor Montage einplanen.
Montage & Finalisierung
15–30 MinutenUhrwerk von hinten einsetzen, mit Mutter fixieren (achte auf Mittenabstand). Herz-Kappe so vorbereiten, dass der Magnet / Pressfit den Deckel hält, aber leicht abnehmbar bleibt (für Batteriewechsel). Rückseitig Datum/Widmung gravieren (falls geplant) oder mit feinem Branding versehen. Aufhängung anbringen und Funktionstest durchführen (Batterie einsetzen, Lauf testen).
- Zeiger mit einem Kunststoff- oder Holzblock vorsichtig pressen; nicht mit Metallhammer direkt draufschlagen.
- Vor Versand/Übergabe 24-stündigen Lauftest machen, um Aussetzer oder Ungenauigkeit zu erkennen.
Markt & Machbarkeit
€249 (empfohlen für handgefertigte Nussbaum-Variante mit individualisiertem Gravur)
≈ €38,50 (Nussbaum-Beispiel; bei Eiche ≈ €28,50)
≈ €34 (bei Verkaufspreis €249; Kalkulation: Verkauf €249 − Material €38,50 − Arbeit 4,5 h × €35/h = €34)
14%4–7 Stunden (inkl. Design/CAM/Fräsen/Finish; Trocknungszeiten nicht voll berücksichtigt)
Nein
Mittel
Mittel
