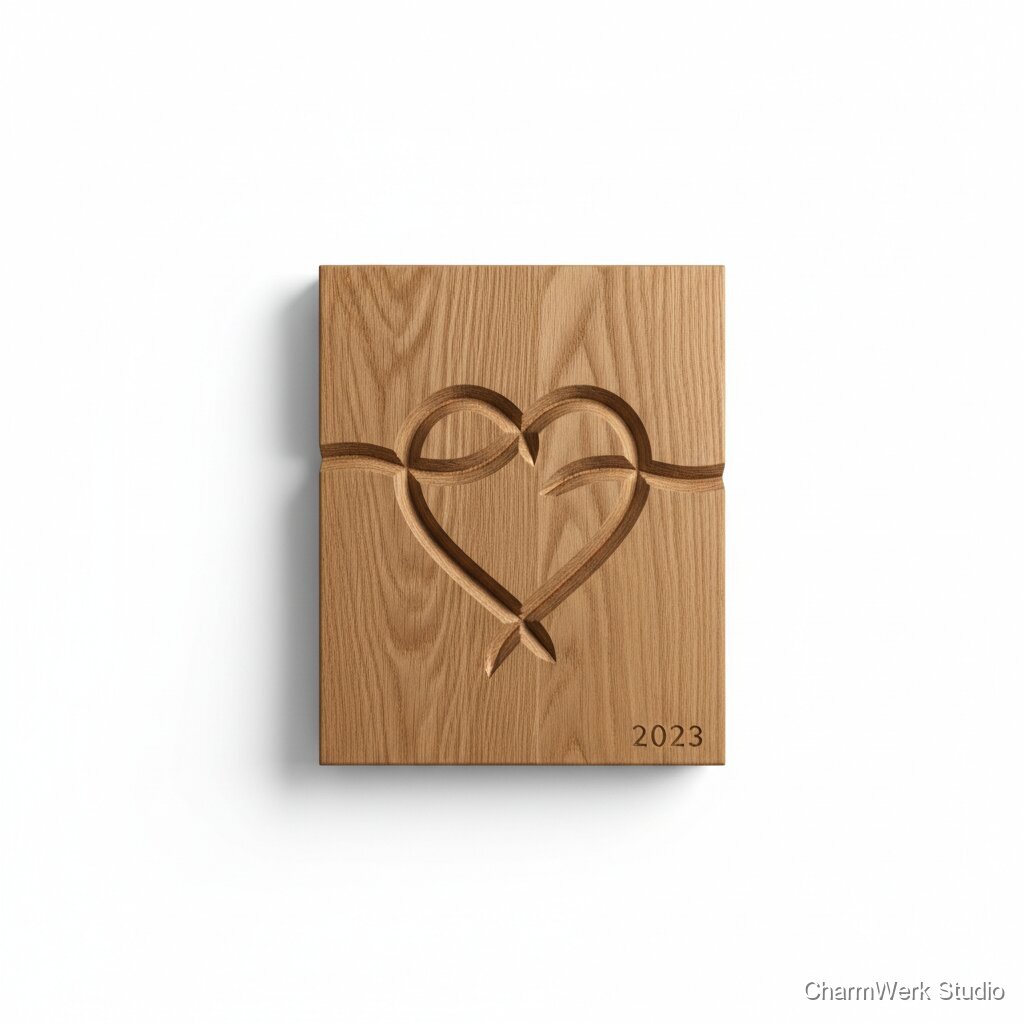

CNC-Wandbild „Zwei Linien, ein Herz“ aus Massivholz
Ein minimalistisches Relief: zwei gefräste Linien, die sich zu einem Herz treffen – modern und zeitlos. Mit Datum dezent auf der Kante wirkt es wie Designstück und Erinnerung zugleich.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Massivholzbrett (Eiche/Esche/Nussbaum), ca. 40×25×25 mm
1 Stück
Eiche €30–€45 / Esche €25–€40 / Nussbaum €40–€60
CNC-Fräser (6 mm Schaft, 6 mm Planfräser) – Nutzungsanteil
1 (amortisiert pro Stück)
anteilig €3–€8
V-Bit 60° (für Datum/feine Linien) – Nutzungsanteil
1 (amortisiert pro Stück)
anteilig €2–€6
Schleifpapier-Sortiment (80/120/180/240/320)
einige Blätter
€3–€6 (anteilig)
Dänisches Öl / Hartwachsöl (250 ml) – Verbrauch pro Stück ~15–30 ml
250 ml Flasche
€8–€15 (anteilig pro Stück ≈ €2–€5)
Feines Bienenwachs-Polierpaste (optional)
kleines Döschen
€6–€12 (anteilig €1–€3)
Klebe- oder NU-Schaum / Doppelseitiges Klebeband zur Fixierung (vor allem für dünnere Bretter)
einige Streifen
€1–€3 (anteilig)
Schlüsselloch-Aufhängung / Haken (optional)
1 Satz
€1–€3
Schutzmittel (Staubmaske, Gehörschutz, Schutzbrille)
je 1
€5–€15 (anteilig)
Benötigte Werkzeuge
- CNC-Fräse (Hobby/Light-Industrial, z. B. Shapeoko, X-Carve oder ähnlich) optional
- Spindel / Router (1–2 kW geeignet) optional
- Staubabsaugung / Werkstattabsaugung optional
- Verschiedene Fräser: 6 mm Planfräser, 3–4 mm Kugelfräser oder 60° V-Bit optional
- CAD/CAM-Software (z. B. Fusion 360) + G-Code Sender optional
- Klemmen / Vakuumtisch oder doppelseitiges Klebeband zur Fixierung optional
- Exzenterschleifer / Handschleifblock optional
- Dickenmaß / Messschieber optional
- Pinsel / Lappen zum Auftragen von Öl optional
- Feine Feile / Schaber für Kantenarbeiten optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design & Vorbereitung (CAD)
30–45 MinutenIn CAD (z. B. Fusion 360) das Panel anlegen (40×25×25 mm). Die zwei Linien als 2D-Toolpaths entwerfen: jeweils als Pfad mit gewünschter Breite (z. B. 6 mm) und einer Herz-Übergangsgeometrie, die die Linien nahtlos verbindet. Datum/Text als V-Carve auf der schmalen Kante platzieren. Exportiere die Datei als SVG/ DXF und erstelle CAM-Operationen (Taschen-/Konturfräsen + V-Carve).
- Zeichne die Linien als echte Geometrie (keine simplen Offset-Operationen), damit die Treffpunkte sauber sind.
- Für eine weichere, designerische Optik die Linien leicht konisch (V-Profile kombiniert mit Flachfräser) planen.
Material vorbereiten
10–20 MinutenHolz auf Maß zusägen (falls nötig), Oberflächen prüfen (Risse, Knoten) und Rückseite plangeschliffen. Werkstück auf der CNC-Spannfläche fixieren (Vakuumtisch oder Schraubzwingen/ doppelseitiges Tape).
- Fasern so ausrichten, dass die Maserung entlang der sichtbaren Fläche liegt; vermeidet unschöne Ausrisse.
- Bei dünneren Brettern auf ausreichende Fixierung achten; doppelseitiges Montageband kann sehr sauber halten.
CAM-Einstellungen & Werkzeugauswahl
20–40 MinutenToolpaths einrichten: Erst pocket-Operation mit 6 mm Planfräser (Tiefe z. B. 4–6 mm, seitlicher Vorschub 40–60% des Fräserdurchmessers), dann V-Carve für Herzspitze/Feindetails. Setze passende Vorschub-/Drehzahlen entsprechend Holzart (z. B. 6 mm Fräser: 8000–15000 U/min, Vorschub 1500–2500 mm/min; an Maschinentyp anpassen).
- Baue eine 'Z-Überfahrt' und kleine Rampen ein, um Ausrisse zu minimieren.
- Testfräse auf Restholz ausführen, um Vorschub und Schnitttiefe zu verifizieren.
CNC-Fräsen (Hauptarbeit)
30–60 Minuten (je nach Frästiefe/Größe)G-Code an Maschine senden und Fräsoperation ausführen. Zuerst die Taschen/Lines fräsen, danach V-Carve für feine Details (Datum auf Kante). Nach Beendigung auf Sauberkeit prüfen, Späne entfernen.
- Staubabsaugung verwenden; bei Maserungswechseln langsamer fahren, um Ausrisse zu verhindern.
- Wenn möglich in mehreren leichten Durchgängen fräsen statt in einem tiefen Schnitt.
Vorfinish: Ausbessern & Schleifen
20–40 MinutenKanten brechen (Radius 0,5–1 mm), Kanten und Fräsflächen entgraten, mit 120 → 180 → 240 → 320 Schleifpapier feinschleifen. Für die Kanalinnenseiten ggf. feine Schmirgelstreifen oder kleine Feilen verwenden.
- Schleife immer in Faserrichtung; bei Eiche langsam arbeiten, sonst entstehen sichtbare Kratzer.
- Für eine sehr gleichmäßige Optik Kanten mit 240/320 leicht anfasen.
Datum / Feinkorrektur
10–15 MinutenFalls die Kanten- bzw. V-Carve-Details nachbearbeitet werden müssen, kleine Fräser oder Stichel nutzen. Prüfe Lesbarkeit und saubere Kanten des Datums.
- Bei ungleichmäßiger Gravurtiefe kann ein hauchdünner Ölauftrag helfen, Schrift besser lesbar zu machen.
- Bei Bedarf eine dunkle Wachsfüllung (Wachsstift) in V-Carve einreiben und Oberfläche abwischen für Kontrast.
Finish auftragen
aktiver Aufwand 15–30 Minuten; Trockenzeiten zwischendurch 1–3 Stunden (je nach Produkt)Dänisches Öl oder Hartwachsöl mit Pinsel/Lappen auftragen, 10–15 Minuten einziehen lassen, überschüssiges Öl abwischen. Nach 2–3 Stunden zweite Schicht (je nach Produkt). Abschließend Bienenwachs polieren, falls gewünscht.
- Für schnellere Auslieferung eine seidenmatte, schnelltrocknende Ölvariante wählen; jedoch ist mehrschichtiges Hartöl langlebiger.
- Auf Kanten besonders dünn auftragen, damit keine glänzenden Tropfen entstehen.
Montage & Qualitätskontrolle
10–15 MinutenAufhängung anbringen (Schlüsselloch oder Wandhaken), Endkontrolle auf Kratzer, Passgenauigkeit der Linien, und Verpackung (Luftpolsterpapier, feste Kartonbox).
- Verpacke mit etwas Abstandshalter (Schaumstoff) an den Fräsbereichen, damit Relief nicht gegen Karton drückt.
- Fotografiere das fertige Stück für Produktlisting/Portfolio.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
€90–€170 (Standardempfehlung: €140 für 40×25 cm Eiche, geölt; höhere Preise für Nussbaum, größere Maße oder feine Sondergravuren)
€35–€60 (typisch €40–€50 pro Stück für Eiche inkl. Verbrauchsmaterialien)
Beispielrechnung: Verkaufspreis €140 − Material €45 − Arbeitskosten (2 h × €30/h = €60) = €35 Gewinn pro Stück
25%2–4 Stunden (inkl. Design, Fräsen, Finish; exkl. Trocknungszeiten)
Nein
Mittel
Mittel
