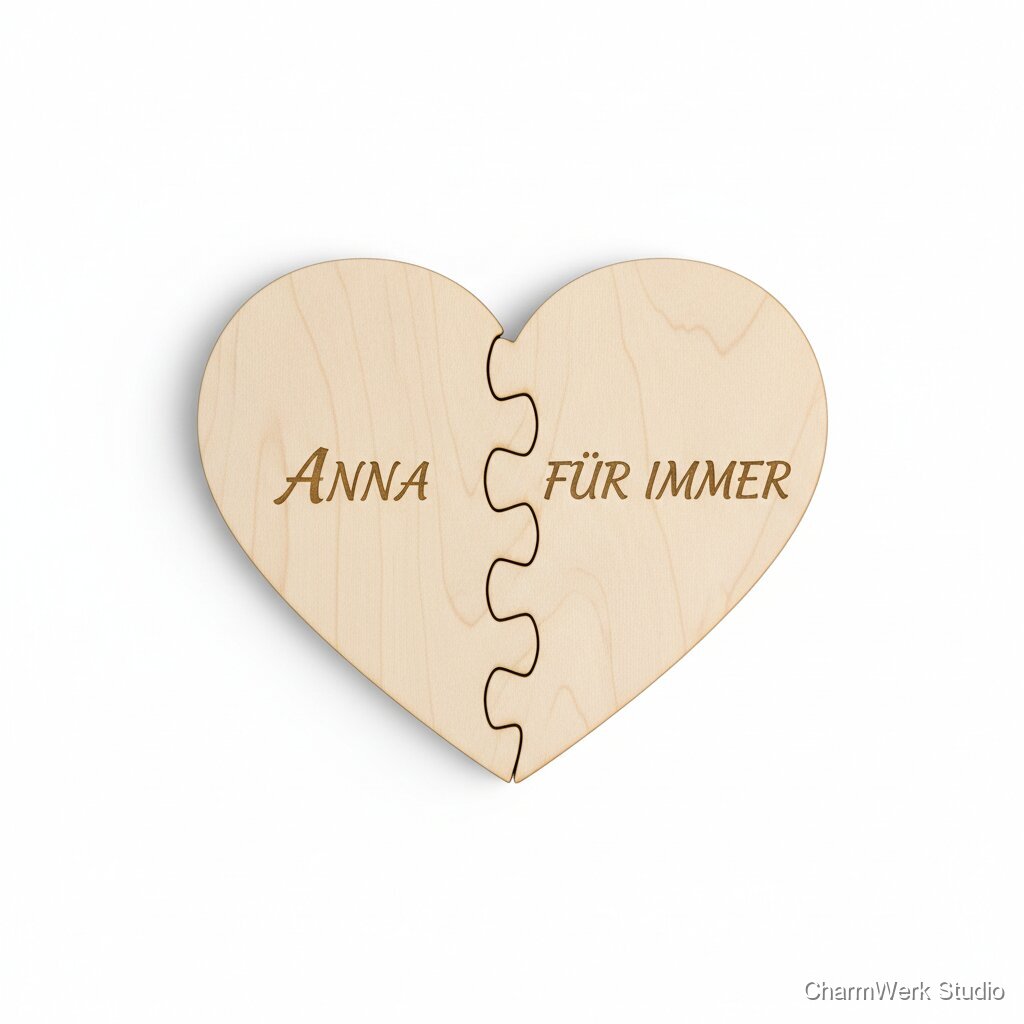

Zweiteiliges Puzzle-Herz aus Massivholz
Zwei ineinandergreifende Herzhälften, CNC-gefräst mit passgenauer Puzzle-Kontur – jede Hälfte trägt einen Namen oder ein kurzes Versprechen. Zusammengesteckt entsteht ein hochwertiges Dekoobjekt, das symbolisch zeigt: Zusammen passt es einfach.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Ahorn oder Buche Massivholzbrett A/B-Qualität, ca. 250 x 200 x 10 mm (oder größer für Verschnitt)
1 Stück
8–18 €
Doppelseitiges Klebeband (CNC-geeignet) ODER Opferplatte + Schrauben/Spanner
nach Bedarf
2–6 € (anteilig)
Hartwachsöl oder Möbelöl (z.B. Osmo/Clou)
ca. 10–20 ml
1–3 € (anteilig)
Schleifpapier 120/180/240/320
je 1–2 Bögen
2–4 €
Optional: Wasserbeize (z.B. Nuss/Rot)
ca. 10–20 ml
1–3 € (anteilig)
Optional: Klarlack (Acryl) oder Schellack (wenn gebeizt, für mehr Schutz)
ca. 10–20 ml
1–3 € (anteilig)
Optional: Neodym-Magnete 5x2 mm + Epoxid/CA-Kleber
4 Magnete
2–5 €
Benötigte Werkzeuge
- CNC-Fräse (mind. 300x200 mm Arbeitsbereich) + CAM-Software (Fusion 360 / VCarve / Estlcam)
- Fräser: 1/8" (3,175 mm) Downcut oder Kompressionsfräser für saubere Oberkante
- Fräser: 60° oder 90° V-Bit ODER 1 mm/2 mm Spiralfräser für Gravur
- Schleifklotz oder Exzenterschleifer
- Zwingen/Spannmittel oder Vakuumtisch (optional) optional
- Staubabsaugung + Schutzbrille/gehörschutz
- Optional: Laser für sehr feine Schrift/Details (alternativ CNC-Gravur) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design & Maße festlegen
30–60 minLege Zielmaß (z.B. 180x160 mm) und Materialstärke fest. Erstelle in CAD ein Herz als Außenkontur (Bezier/Spline). Zeichne mittig die Puzzle-Verbindung: 1–2 „Nasen“ und passende „Mulden“ mit großzügigen Radien (CNC-tauglich). Plane eine Fuge/Spiel: je nach Holzbewegung und Finish ca. 0,10–0,25 mm pro Seite.
- Puzzle-Kontur nicht zu filigran: Mindeststeg 6–8 mm, Radien ≥ 2 mm (mit 3,175 mm Fräser besser ≥ 1,6 mm Innenradien).
- Bei Massivholz Faserrichtung beachten: idealerweise verläuft die Faser horizontal über beide Hälften für ähnliche Bewegung.
- Wenn du sehr „snug fit“ willst: lieber erst zu stramm planen und später per Schleifen minimal nacharbeiten.
Personalisierung platzieren (Text/Versprechen)
20–40 minPositioniere pro Hälfte Name/Versprechen. Für CNC-Gravur: Schriftart wählen, die fräsfreundlich ist (z.B. sans serif oder Script mit ausreichender Strichstärke). Gravurtiefe 0,6–1,0 mm. Alternativ: Lasergravur nach dem Fräsen (sehr sauber).
- Bei CNC-Gravur: Strichstärke mind. 1,2–1,5 mm (sonst fräst es zu fein).
- Bei Laser: vorher ölen? Nein – erst gravieren, dann ölen; Öl kann den Kontrast mindern/verschmieren.
- Teststück aus Restholz spart später Ärger (Schriftgröße/Lesbarkeit).
CAM: Werkzeugwege & Passung
30–60 minErzeuge Toolpaths: (A) Gravur (V-Carve oder 2D-Pocket), (B) Außenkontur (2D-Contour) mit Tabs. Für saubere Oberkante in Massivholz: Downcut/Kompressionsfräser. Zustellungen realistisch wählen (z.B. 1,5–2,5 mm pro Pass bei 10 mm Holz, abhängig von Maschine).
- Tabs: 4–6 Stück, je 4–6 mm breit, 1,5–2 mm hoch.
- Rampen-Eintauchbewegung statt Plunge reduziert Ausrisse.
- Für perfekte Puzzle-Passung: optional eine „Finish-Pass“ (0,2 mm) an der Puzzle-Kante.
Material vorbereiten & spannen
20–35 minBrett auf Maß zuschneiden (mit Reserve), plan auf Opferplatte fixieren (Tape+CA oder Schrauben/Spanner außerhalb der Kontur). Nullpunkt setzen (X/Y an Ecke oder Mitte; Z an Materialoberfläche).
- Bei Tape+CA: erst Malerkrepp auf Opferplatte und Werkstück, dann dünn CA + Aktivator. Hält sehr gut, schont Holzoberfläche.
- Holzfeuchte: ideal 8–10%. Zu feuchtes Holz kann später verziehen und die Passung ruinieren.
- Maserrichtung so legen, dass die „Puzzle-Nasen“ nicht quer zur schwächsten Richtung extrem dünn werden.
CNC-Fräsen: Gravur zuerst, dann Kontur
45–90 minFräse zuerst Gravur (damit das Teil noch stabil eingespannt ist). Danach Außenkontur mit Tabs. Optional: ein sehr leichter „Spring Pass“ für saubere Kanten. Teile entnehmen, Tabs abtrennen (Feinsäge/Stechbeitel) und bündig schleifen.
- Für Buche/Ahorn: sauberer Schnitt mit 18–22k RPM und moderatem Vorschub (maschinenspezifisch). Wenn es schmort: Vorschub hoch oder RPM runter.
- Ausriss-Minimierung: Downcut für die ersten ~3–4 mm und dann Kompression, wenn verfügbar; alternativ Opferplatte gut anliegen lassen.
- Teile nach dem Fräsen kurz „akklimatisieren“ lassen (10–20 min), bevor du die Passung final beurteilst.
Passung prüfen & fein nacharbeiten
15–30 minStecke beide Hälften zusammen. Ziel: leichtes, sattes Ineinandergleiten ohne Klemmen. Korrigiere minimal mit 240er Schleifpapier an den Puzzle-Flanken. Innenradien ggf. mit Schleifstift/feinem Rundschleifer.
- Nicht die ganze Kontur schleifen – nur die Kontaktflächen der Puzzle-Verbindung.
- Wenn es zu locker ist: Finish (Öl/Wachs) macht minimal „dicker“, aber keine Wunder. Dann lieber Design-Passung im CAM enger machen fürs nächste Stück.
- Bei sehr strammer Passung: 1–2x „ein- und ausstecken“ wirkt wie Einlaufen.
Schleifen & Kanten brechen
30–60 minSchleife beide Seiten: 120 → 180 → 240 (optional 320). Kanten leicht brechen (1–2 Züge), damit es angenehm in der Hand liegt. Staub gründlich entfernen.
- Exzenterschleifer sparsam nutzen, damit du keine Kanten rundziehst (besonders an der Puzzle-Kontur).
- Nach 180er Korn Holz anfeuchten (nebelfeucht), trocknen lassen, dann mit 240er „Fasern kappen“ – macht Oberfläche deutlich edler.
Beizen (optional) & Finish
60–120 min (inkl. Trockenzeiten, aktive Arbeitszeit ca. 20–30 min)Optional eine oder beide Hälften beizen. Danach trocknen lassen (Herstellerangaben). Anschließend Hartwachsöl dünn auftragen, 10–15 min einziehen lassen, Überschuss abnehmen, trocknen lassen. 2. dünne Schicht für hochwertiges Finish.
- Beize kann die Passung verändern (Fasern stellen sich). Vor dem Ölen nach dem Beizen sehr leicht mit 320er glätten.
- Öl extrem dünn auftragen – zu viel macht klebrig und nimmt dem Holz die „Crispness“.
- Wenn du starke Kontraste willst: Gravur nach dem Beizen/Ölen mit Acrylfarbe auslegen, dann nach dem Antrocknen vorsichtig abwischen.
Optional: Magnet-Upgrade
20–40 minJe 2 Magnete pro Seite nahe der Puzzle-Verbindung einlassen (z.B. 5x2 mm). CNC bohrt Taschen 0,1–0,2 mm tiefer als Magnetstärke, Magnete mit Epoxid einkleben (Polarität markieren!).
- Polarität unbedingt vor dem Kleben paarweise markieren, sonst stoßen sich die Hälften ab.
- Magnete nicht zu nah an die Kante: mindestens 6–8 mm Wandstärke lassen.
- Bei Kindern/Haustieren: Magnete nur, wenn sicher gekapselt (verschluckbar!).
Markt & Machbarkeit
49–89 € (ohne Magnete meist 49–69 €; mit Magneten/Aufsteller/edlem Finish 69–89 €)
ca. 13–32 €
ca. 36–57 € (abhängig von Ausstattung und Preispunkt; ohne Arbeitslohn nicht sinnvoll bewertet)
55%Aktive Arbeitszeit ca. 3–5 h; bei Serienfertigung (Design steht, Vorrichtungen) eher 1,5–2,5 h/Stück + Trockenzeiten
Nein
Hoch
Mittel
