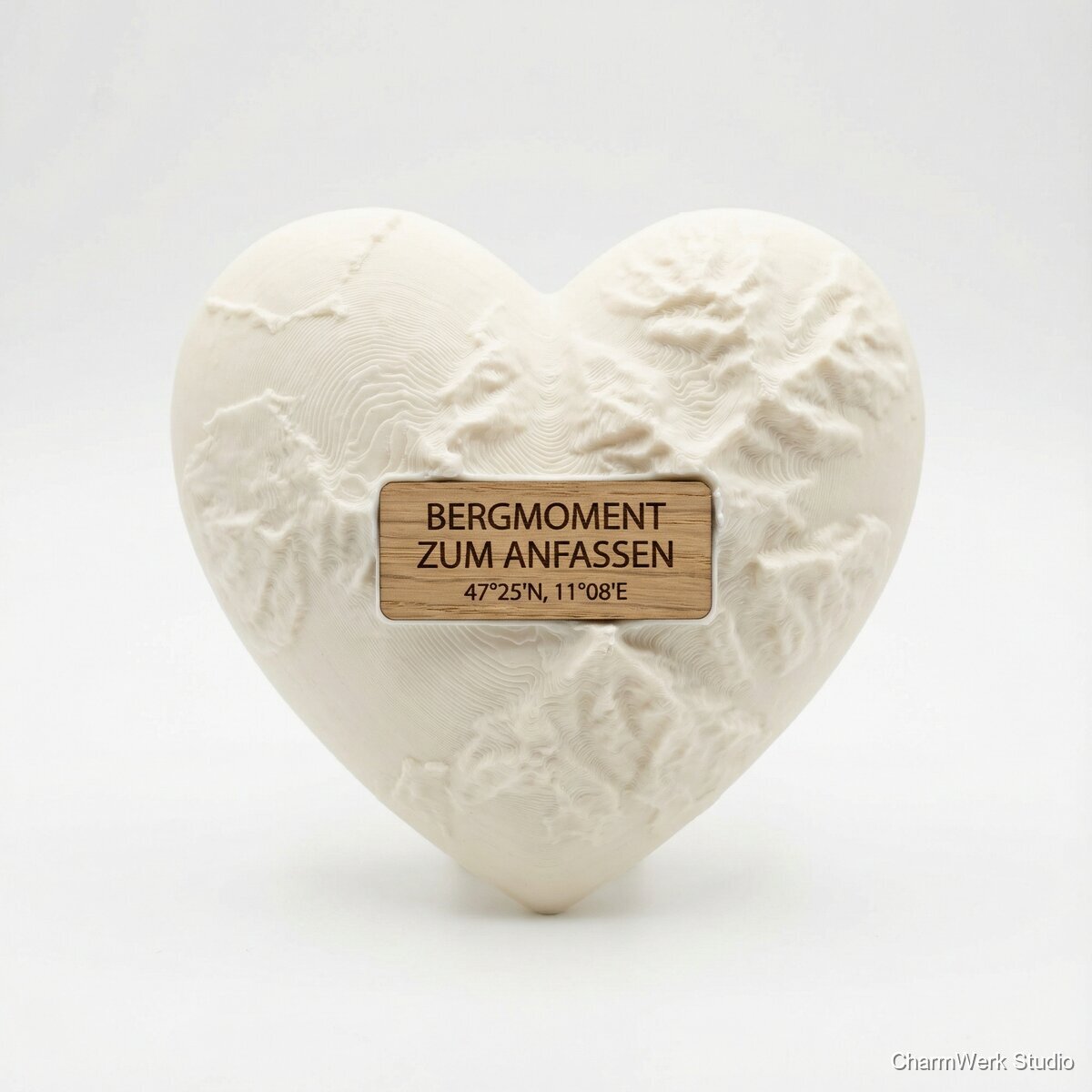

3D-Topografie-Herz mit Koordinatenplakette
Ein Herz aus 3D-Druck mit Topografie-Struktur (z.B. „Berge“ eurer Lieblingsregion) und einer kleinen, lasergravierten Koordinatenplakette auf Holz. Perfekt für Paare, die gemeinsame Orte sammeln – der Bergmoment zum Anfassen.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
PLA- oder PETG-Filament (1 kg ≈ €18–25) — Verbrauch ca. 50–200 g
ca. 0,05–0,20 kg
€1,50–€5,00 (anteilig)
Holzplakette (Birkensperrholz 3 mm oder Eichenfurnier)
ein Stück 60×40 mm (aus 200×100 mm Restholz)
€1,00–€2,50
Cyanacrylatkleber (Sekundenkleber) oder PVAc-Holzleim
kleine Menge (1–2 g bzw. Tropfen)
€0,50–€1,50 (anteilig)
Feines Schleifpapier (P200–P600) und kleine Feile
einige Blätter/gebrauch
€0,50–€1,00 (anteilig)
Klarlack (Acryl-Spray oder Pinselbar), optional Matt oder Seidenmatt
jeweils kleine Anwendung
€1,00–€3,00 (anteilig)
Maskingtape / Kreppband (zum Halten beim Kleben/Finish)
kleines Stück
€0,20
Transportverpackung (kleine Geschenkbox / Füllmaterial)
1 Set
€0,80–€2,00
Benötigte Werkzeuge
- 3D-Drucker (z. B. Prusa/Creality Ender/Anycubic)
- Slicing-Software (Cura, PrusaSlicer) — PC/Mac
- Lasergravierer / CO2-Laser (z. B. Ortur, K40, Trotec) oder Service beim Makerspace
- Feines Schleif- und Entgratwerkzeug (Feile, Schaber, Sandpapier)
- Pinzette, Cutter, Klammern, Lineal / Schieblehre
- Pinsel / Mikrofasertuch für Finish optional
- Wärmequelle für Nachbearbeitung (Heißluftpistole oder Föhn, optional) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Topografie-Daten wählen & aufbereiten
30–60 MinutenWähle den Ort (z. B. Gipfel/Koordinaten). Lade ein digitales Höhenmodell (SRTM/DEM) oder extrahiere Höhenlinien über Dienste wie opentopodata/Mapbox oder QGIS. Beschneide die Region auf ein passendes Rechteck (z. B. 80×75 mm späteres Objektmaß) und glätte bei Bedarf die Höhenwerte.
- Für klare Schichtenanzahl Höhen in gleichmäßige Stufen quantisieren (z. B. 8–12 Stufen) → ergibt ein schönes Topo-Layer-Look.
- Nutze QGIS oder eine einfache Online-Konverter-Seite, wenn du mit GIS wenig Erfahrung hast.
3D-Modell erzeugen (Topografie → 3D)
30–60 MinutenImportiere die Höhenkarte in eine Software wie Blender (Displacement), Fusion 360 oder spezialisierten Tools (Terrain2STL) und extrudiere die Topografie als gestapelte Layer oder als organische Oberfläche. Forme das Herzprofil als Basis (Boolean/Mask) und kombiniere Topo-Relief mit Herz-Silhouette.
- Arbeite in mm, z. B. Herzbreite 80 mm, Relieftiefe 20–30 mm; layer-height in Z nicht zu fein für bessere Lesbarkeit der Stufen (0,2–0,28 mm Tip: 0,2 mm).
- Erzeuge im Modell Befestigungsflächen oder kleine Kerben für die Holzplakette.
Slicing & Druckvorbereitung
15–30 MinutenExportiere als STL, importiere in deinen Slicer (Cura/PrusaSlicer). Wähle Infill (10–20 %) oder setze auf Vollwand (bei sehr glatter Oberfläche). Support nur falls Überhänge vorhanden. Layerhöhe 0,18–0,25 mm; Druckgeschwindigkeit moderat (30–50 mm/s).
- Verwende brim/raft nur wenn Haftung schlecht ist; erhöhe Bett-Temperatur für PETG.
- Bei zweifarbigen Varianten Druckpause (M600) im geeigneten Layer setzen.
3D-Druck
2–4 Stunden (meist unbeaufsichtigt)Starte den Druck. Je nach Größe und Auflösung 2–4 Stunden Druckzeit. Überwache die ersten 10–20 Minuten auf Haftung und erste Schichten.
- Achte auf gute Haftung der ersten Schicht (kalibriertes Bett, saubere Düse).
- Druckgeschwindigkeit verringern für feinere Details an den Rändern.
Post-Processing (Entfernen von Support, Schleifen)
20–40 MinutenEntferne Supportmaterial, entgrate die Kanten mit Cutter und Feile. Schleife grobe Übersprünge mit P240–P400, für finale glattfläche bis P600. Entferne Staub vor Weiterverarbeitung.
- Nutze feine Nadelfeile für enge Details; bei PETG ggf. mit Isopropanol reinigen.
- Verwende eine kleine Schale mit Wasser und Mikrofasertuch zum Abwischen von Schleifstäuben.
Holzplakette zuschneiden & lasergravieren
15–30 Minuten (inkl. Setup)Schneide/prepare die Holzplakette (z. B. 60×20–40 mm). Erstelle im Vektorprogramm (Inkscape/Illustrator) die Koordinaten und evtl. ein kleines Symbol (Herz oder Stern). Gravur: Einstellungen abhängig vom Laser (z. B. 10–20 % Leistung, 100–300 mm/s bei CO2-Laser).
- Teste Gravureinstellungen auf Restholz. Für feine Texte empfehle 3–4 mm/min weniger Geschwindigkeit / mehr Dichte.
- Bei kontrastarmen Holzplättchen leicht mit schwarzer Acrylfarbe einreiben und überschüssige Farbe danach abwischen für mehr Lesbarkeit.
Finish: Lackieren / Ölen
15–30 Minuten + Trocknungszeit (aktive Arbeit 10–15 min)Trage optional eine dünne Schicht Klarlack auf das 3D-Teil (Spray oder Pinsel) und/oder Öl für die Holzplakette auf. Lass die Beschichtung trocknen (Trocknungszeiten beachten).
- Mehrere dünne Schichten statt einer dicken Schicht geben ein besseres Ergebnis.
- Bei Spraylack in gut belüfteter Umgebung arbeiten und Schutzmasken verwenden.
Zusammenbau & Verpacken
15–30 MinutenPositioniere die Holzplakette auf dem Herz (einseitig oder als kleines eingelassenes Schild) und klebe sie mit Sekundenkleber/PVA fest. Entferne überschüssigen Kleber, reinige und packe in Geschenkbox mit Füllung.
- Fixiere mit Klebeband oder kleinen Klammern während des Trocknens.
- Füge eine kleine Karte mit den genauen Koordinaten + kurzem Text bei.
Markt & Machbarkeit
€160 (empfohlener Listenpreis für individualisierte Version mit Gravur)
ca. €6–€12
ca. €48 (bei Annahme: durchschnittliche aktive Stunden = 5h, interne Arbeitsstunde bewertet mit €20/h → Verkaufspreis €160 - (Material €10 + Arbeit €100) = €50; hier konservativ gerundet €48)
30%4–6 Stunden (inkl. Druckzeit; aktive Arbeitszeit ca. 2–3 Stunden)
Nein
Hoch
Mittel
