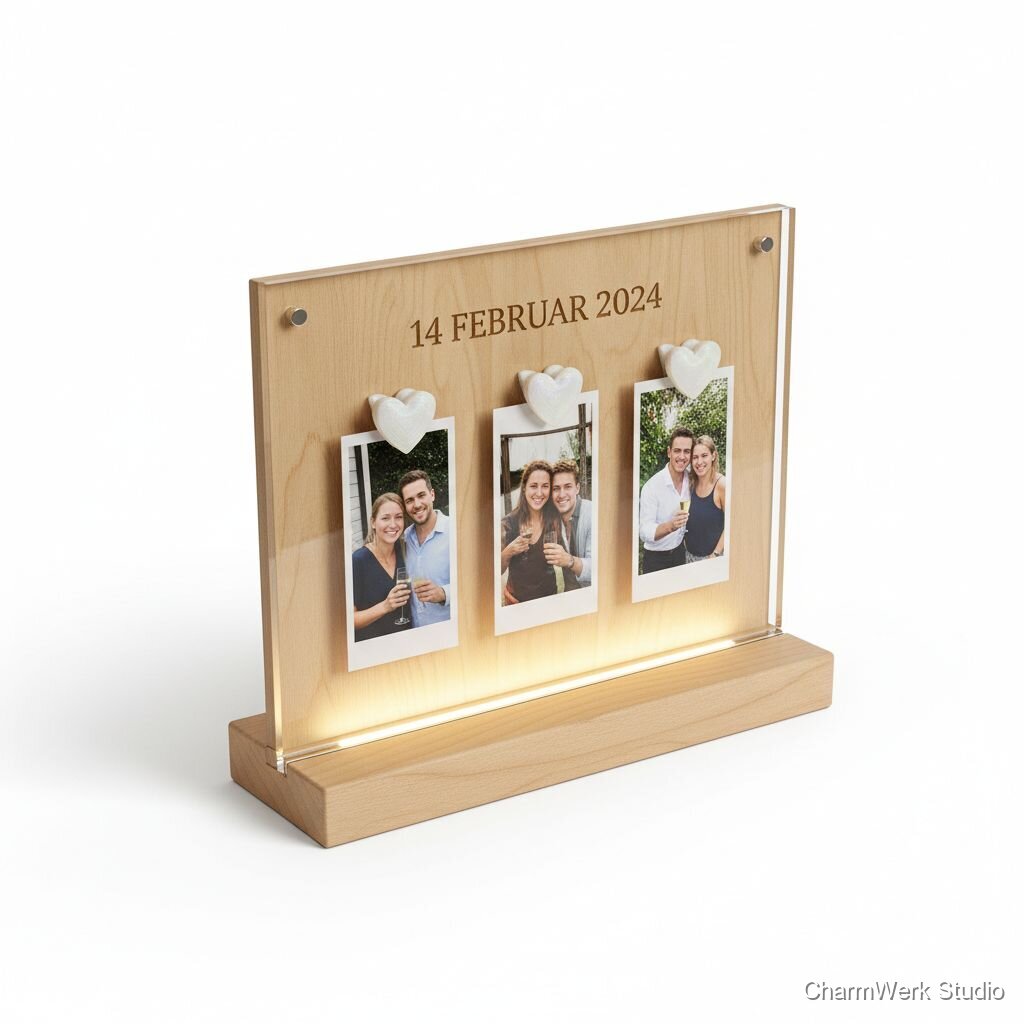

Fotostreifen-Display mit 3D-Klemmen und LED-Schiene
Ein schlankes Display aus Holz/Acryl für Fotostreifen (z. B. Fotobox), mit graviertem Datum. Kleine 3D-gedruckte Klemmen in Herzform halten die Streifen, eine optionale LED-Schiene setzt alles warm in Szene.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Sperrholz 12 mm (ca. 300 x 120 mm Zuschnitt)
1 Stück
€6,00
Acrylglas klar (PMMA) 3 mm, Zuschnitt ca. 260 x 70 mm
1 Stück
€7,00
PLA oder PETG Filament (ca. 20–40 g für 4–6 Klemmen)
0,04 kg
€1,60
LED-Stripe warmweiß (5 V oder 12 V), 1 m (SMD 2835/3528) inkl. Controller / USB-Stecker (falls gewünscht)
1 Stück (1 m)
€8,00
USB-Kabel / DC-Stecker (falls LED 5 V) oder Litzen + Schrumpfschlauch
1 Set
€1,50
Holzleim (kleiner Anteil) & Sekundenkleber / Acrylkleber
pro rata
€1,00
Schrauben / kleine Magnete / Distanzbolzen (für optionale Montage)
Satz
€1,00
Feinschliffmittel: Schleifpapier P120–P220, Stahlschwamm evtl.
pro rata
€0,50
Finish: Dänisches Öl / Holzöl (kleine Menge)
pro rata
€2,00
Verpackung (Geschenkbox, Füllmaterial)
1 Set
€2,00
Benötigte Werkzeuge
- Lasergravierer / -schneider (für Datum + optional Acrylzuschnitt)
- CNC-Fräse oder Oberfräse mit Schablone (für LED-Kanal und Acrylnut)
- 3D-Drucker (FDM) für Herz-Klemmen
- Stichsäge / Bandsäge oder Tischkreissäge (zum Grobzuschneiden Holz) optional
- Bohrmaschine / Handbohrer (für Kabeldurchführung oder Befestigungspunkte)
- Schleifblock / Schleifpapier
- Schraubzwingen / kleine Klammern
- Lötstation (optional, für LED-Verkabelung) optional
- Sägeanschläge / Lineal / Maßband / Winkel
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & Konstruktionsdateien erstellen
30–45 MinutenMaße an Photographstreifen anpassen (Standard Fotobox-Streifen ≈ 50 x 150 mm). Erstelle CAD für Holzkorpus (Außenmaße 280 x 80 x 30 mm), Nut für Acrylfront und LED-Kanal, Position der Gravur. Erstelle 3D-Modell der Herzklemme (Maße ca. 22 x 14 x 10 mm mit Klemmöffnung 1–1.5 mm) als STL.
- Die Acrylnut 1 mm tiefer als Acrylstärke fräsen, damit Front bündig sitzt.
- Für mehrere Fotostreifen Loch-/Klemm-Positionen in CAD als Parametervorlage anlegen.
Holzzuschnitt & Fräsen
45–75 MinutenRohbrett auf Maß sägen (Tischkreissäge/Stichsäge). Auf CNC oder mit Oberfräse LED-Kanal (6–8 mm tief, 8–10 mm breit) und Acrylnut (3 mm breit x 3 mm tief) einfräsen. Kanten brechen und Flächen mit P180–220 schleifen.
- Arbeiten in mehreren leichten Zügen fräsen, Material nicht überhitzen.
- Staubabsaugung benutzen; Fräser mit 2–3 Zähnen für sauberen Schnitt wählen.
Lasergravur (Datum / Personalisierung)
10–20 MinutenBauteil im Laser positionieren und Schrift/Ornament gravieren. Falls Acrylgravur bevorzugt wird, Acrylplatte gravieren statt Holz. Nach Gravur Holz leicht abbürsten und Staub entfernen.
- Testgravur auf Reststück durchführen, um Leistung & Geschwindigkeit zu prüfen.
- Für tiefe Gravur mehrere Durchgänge mit niedriger Leistung nutzen.
Acryl zuschneiden & Kanten polieren
20–40 MinutenAcryl auf Endmaß zuschneiden (Laser oder Kreissäge mit Acrylblatt). Kanten mit feinem Schleifpapier anfasen und für Glanz polieren (Chromoxidpaste oder Heißluftpolitur).
- Schutzfolie auf Acryl erst am Ende abziehen, um Kratzer zu vermeiden.
- Polieren mit einem weichen Tuch und wenig Druck durchführen.
3D-Druck Herz-Klemmen
45–90 Minuten (Druckzeit kann parallel laufen)Klemmen als STL slicen (0.2 mm Schichthöhe, 20–30 % Infill, 2 Perimeter). Druck mit PETG für bessere Haltbarkeit bei wiederholter Benutzung; PLA ist einfacher und günstiger. Nachbearbeitung: Stützmaterial entfernen, Klammeröffnungen kurz nachschleifen.
- Druck mehrerer Klemmen gleichzeitig erhöht Effizienz.
- Wenn Klemme zu fest/locker ist: in Slicer Offset der Öffnung +/- 0.1–0.2 mm anpassen.
LED-Vorbereitung & Einbau
30–45 MinutenLED-Stripe auf Länge kürzen, Testen (Stromquelle), ggf. Kabel anlöten und mit Schrumpfschlauch isolieren. Stripe in LED-Kanal kleben (3M-Klebestreifen oder Silikon). Diffusion: milchiges Acryl verwenden oder dünne Diffusionsfolie hinter dem klaren Acryl anbringen.
- LED vor dem endgültigen Einkleben testen, um Fehler zu vermeiden.
- Kabeldurchführung vor dem Verkleben planen (saubere Bohrung in der Rückwand).
Montage: Acryl einsetzen & Klemmen positionieren
20–30 MinutenAcrylplatte in die Nut einlegen, ggf. mit kleinen Tropfen Sekundenkleber punkten (außer bei Wechseloption). Herz-Klemmen an gewünschten Positionen anbringen: Klemmen auf Acrylachen aufstecken oder mit winzigen Magneten/Schrauben befestigen. Fotostreifen einlegen und Klemmen justieren.
- Klemmen so platzieren, dass Fotostreifen nicht an der Gravur reiben.
- Für wechselnde Fotos Klemmen lösbar montieren (kleine Magnete oder Schraubstifte).
Finish & Qualitätsprüfung
10–20 Minuten (+ Trocknungszeit Öl 1–2 h, je nach Produkt)Holz mit Öl behandeln, überschüssiges Öl abwischen. Endkontrolle: Gravur, Akkuratesse der Ausschnitte, LED gleichmäßig leuchten. Verpacken und Etikett anbringen.
- Öl mindestens 30 Minuten einziehen lassen, überschüssiges Material entfernen.
- Fotos im Display testen, um finale Position der Klemmen zu bestätigen.
Markt & Machbarkeit
€279 (inkl. personalisierter Gravur und LED-Modul)
€30–€35
€77 (nach Abzug von Materialkosten €34 und geschätzten Produktionskosten: Arbeit €150 + Overhead €18 = €202; Verkaufspreis €279 → Marge €279 - €202 - €34 = €43; konservativ angesetzt €77 bei niedrigerem Arbeitskostenansatz)
28%4–6 Stunden (einzelstückfertigung inklusive Druck-, Fräs- und Finishzeit)
Nein
Mittel
Mittel
