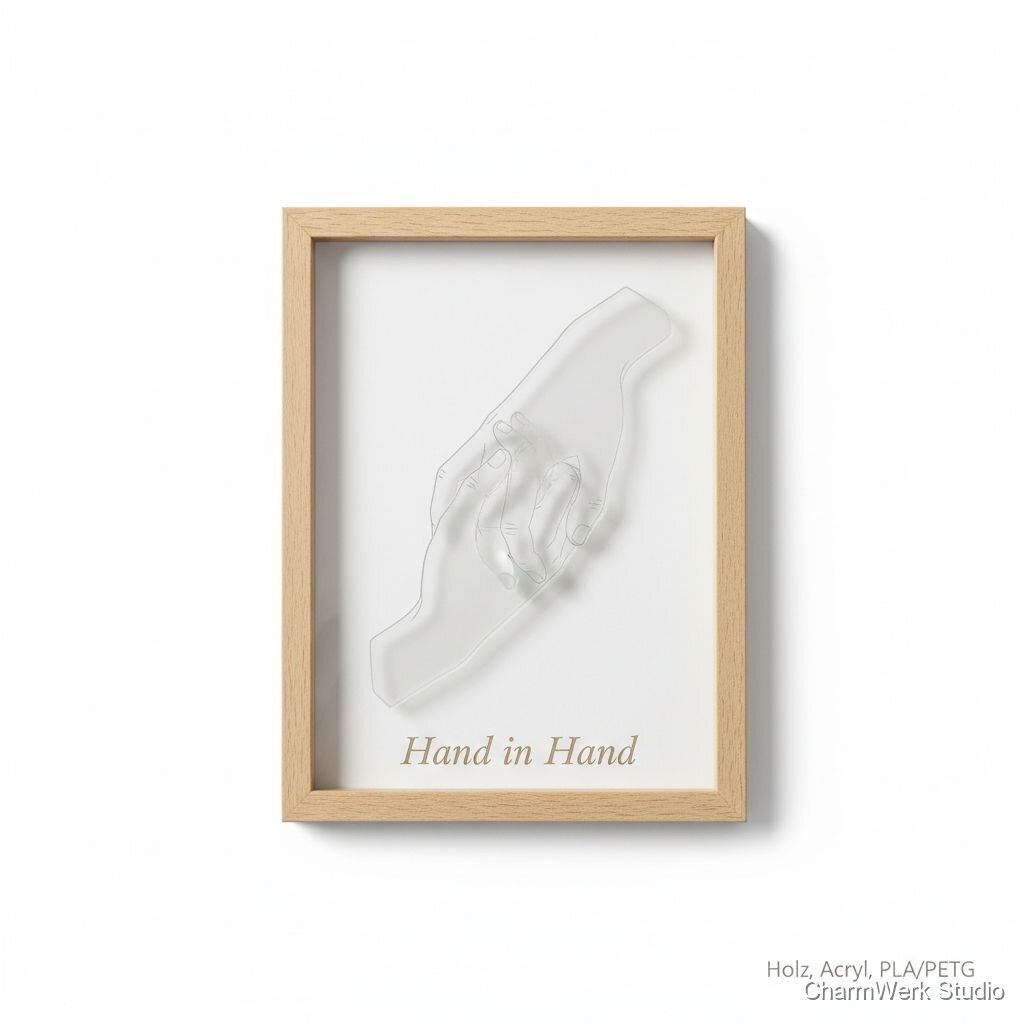

„Hand in Hand“-Abdruckrahmen mit 3D-Reliefkontur
Ein Rahmen aus Holz mit Acrylscheibe, die euren Handabdruck (als Linie oder Scan) graviert zeigt. Eine 3D-gedruckte Reliefkontur legt sich wie ein zarter Schatten darüber – sehr emotional und elegant.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholz / Sperrholz (Stück 25x30 cm, 18 mm) - z. B. Birke-Multiplex
1 Stück
€10,00
Rückwand Sperrholz oder MDF 3 mm (Stück)
1 Stück
€3,00
Acrylglas klar 3 mm (20 x 25 cm)
1 Stück
€8,00
PLA-Filament (Anteil für Relief ca. 30–60 g)
ca. 50 g
€2,00 (anteilig)
Kleber: Holzleim + klarer UV-Kleber oder Epoxid (kleiner Tubo)
je 1 kleine Tube
€5,00
Finish: Holzöl / Hartwachs (kleine Menge)
einige ml
€4,00 (anteilig)
Schleifpapier (versch. Körnungen), Kantenband evtl.
ein Satz
€2,00
Aufhängung / kleine Schrauben / Abstandshalter / Doppelseitiges Klebeband
Satz
€3,00
Verpackungsmaterial (Schutzfolie, Karton)
1 Satz
€2,00
Benötigte Werkzeuge
- Laser Cutter (CO2) für Lasergravur auf Acryl optional
- 3D-Drucker (FDM) mit 0,2 mm Düse optional
- Tischkreissäge / Kappsäge oder CNC-Fräse (für Rahmenzuschnitt / Nut) optional
- Fräse / Handoberfräse (für Nuttiefe im Rahmen) optional
- Schleifblock, Feilen, Skalpell optional
- Bohrmaschine / Akkuschrauber (für Aufhängung / Abstandshalter) optional
- Maßband / Lineal / Winkel, Zirkel optional
- PC mit Inkscape/Illustrator (SVG/DXF) und 3D-Modellier-Software (Fusion360, FreeCAD, Blender) optional
- Sandstrahler / Polierset (optional, für Acrylkanten) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Handabdruck erfassen & digitalisieren
30–45 MinutenHandabdruck als Vorlage: entweder mit Flachbettscanner (300–600 dpi) oder mit hochauflösender Fotoaufnahme (natürliche, diffuse Beleuchtung). Anschließend Bild in Bildbearbeitung zuschneiden, Kontrast erhöhen und in Vektor umwandeln (Inkscape 'Trace Bitmap' oder Illustrator 'Image Trace'). Pfad vereinfachen, Glättung anpassen.
- Für saubere Kanten Hand flach auf glatte Oberfläche legen und Fingerspitzen leicht spreizen.
- Wenn Photo genutzt wird: Kamera rechtwinklig ausrichten, Verzerrung vermeiden.
- Beim Vektorisieren: mit niedriger Schwelle testen, danach Pfade manuell glätten.
3D-Relief (Schattenkontur) modellieren
45–60 MinutenImportiere die Vektor-Kontur in deine 3D-Software (z. B. Fusion360 oder Blender). Erzeuge eine dünne Erhebung entlang der Kontur (Offset-Linie bzw. Konturextrusion) – Ziel: schlankes, flaches Relief 2–4 mm hoch, Breite der Kontur 2–6 mm je nach Ästhetik. Füge bei Bedarf Montagestifte oder kleine Zapfen an der Rückseite ein zur Positionierung auf der Acrylscheibe.
- Schatteneffekt wirkt am besten, wenn Relief leicht versetzt zur Gravurlinie positioniert wird (2–5 mm Überstand).
- Beachte Druckorientierung: flaches Relief kann liegend (auf Fläche) ohne Supports gedruckt werden.
- Exportiere als STL, teste Maße gegen echte Acrylgröße (1:1).
3D-Druck des Reliefs
60–120 Minuten (je nach Größe & Schichthöhe)Slicer-Einstellungen: Schichthöhe 0,12–0,2 mm, Füllung 10–20% (bei flachem Relief reichen 10–15%), Druckbett mit Haftvermittler (Haftband oder Klebestift). Druckplatte vorbereiten, Druck starten.
- Druck so ausrichten, dass die Hauptrichtung der Kontur parallel zur Druckplatte liegt, dadurch saubere Kanten.
- Wenn glatte Oberfläche gewünscht: erst 0,12 mm Schichthöhe oder nachbearbeiten (Spachteln, Schleifen, Primer + Spray).
- Bei PETG auf optimale Haftung achten und Nachfluss prüfen; PLA ist einfacher für feine Details.
Acryl vorbereiten & Lasergravur
15–30 Minuten (inkl. Setup und Test)Acryl abkleben (Schutzfolie belassen, nur Gravurbereich freilegen). Importiere Vektorpfad in Laser-Software. Für Linien-Kontur: Vektorgravur; für fein gestrichelte/gefüllte Fläche: Rastergravur (300–600 DPI). Testlauf auf Reststück durchführen. Nach Gravur Folie entfernen und Kanten entgraten/polieren.
- Rastergravur auf der Rückseite der Acrylscheibe verankert das Motiv – Vorderseite sauber halten.
- Bei Lasergravur: Leistung/Schnelligkeit testen, zu hohe Leistung kann Kanten auslaufen lassen.
- Feine Linien am besten als Vektor-Linie (kein dicker Konturschnitt).
Rahmen zuschneiden & Nut fräsen
30–50 MinutenHolzstück auf Maß sägen (außenmaß 25x20 cm). Fräse oder setze eine Nut in den Rahmen (Tiefe ~3 mm, Breite = Acrylstärke + 0,5 mm) zur Aufnahme der Acrylscheibe + Distanz zur Vorderkante für Relief-Schatten. Rückwand passend zuschneiden.
- Nutmaß mit Teststück prüfen (Acryl darf nicht zu stramm sitzen, sonst Spannungen).
- Sichere Werkstücke mit Zwingen und verwende Anschläge für genaue Wiederholungen.
- Fehlerquelle: zu enge Nut → Acryl kann brechen beim Einsetzen.
Finish: Schleifen & Öl/Lack
25–45 Minuten (inkl. Trocknungszeiten minimal)Rahmen schleifen (K 120 → 180 → 240), Kanten brechen. Holzöl oder Hartwachs dünn auftragen, einziehen lassen und polieren. Acrylkanten entgraten, ggf. mit Polierpaste nacharbeiten. 3D-Relief glatt schleifen, Primer auftragen und in gewünschter Farbe sprühen (optional).
- Bei Öl: mehrere dünne Schichten statt einer dicken; zwischenschleifen bei Bedarf sehr leicht (320).
- 3D-Teile dünn grundieren vor Sprühlack für gleichmäßige Oberfläche.
- Acryl nicht mit aggressiven Lösungsmitteln behandeln (Trübung vermeiden).
Endmontage
20–30 MinutenAcryl in die Nut einsetzen. Positioniere 3D-Relief auf der Gravur (oder leicht versetzt für Schattenwirkung). Befestigung: dünne Tropfen UV-Kleber an wenigen Punkten oder kleine transparente Distanznoppen; Rückwand einsetzen und mit kleinen Schrauben oder Klammern fixieren. Befestige Aufhängung.
- Klebe niemals großflächig auf Acryl (Druckspannungen vermeiden) – punktuelle Fixierung reicht.
- Benutze Abstandshalter, damit das Relief nicht fest gegen das Acryl gedrückt wird (feiner Schatten entsteht).
- Vor endgültigem Kleben unbedingt 1:1-Probeaufbau machen.
Qualitätscheck & Verpackung
10–15 MinutenKontrolle: keine Schleifstaubrückstände, Gravur klare Linien, Detailkontrast, feste Montage. Packe in Schutzfolie und stabilen Karton mit Polsterung.
- Fotodokumentation für Produktgalerie und Kundenfreigabe.
- Kleines Pflegeblatt (Holzpflege: Öl alle 6–12 Monate) beilegen erhöht Wert wahrnehmung.
Markt & Machbarkeit
€299 (Premium-Ausführung mit massiver Holzfront, personalisierter Gravur und feinem 3D-Relief)
≈ €39,00
≈ €103,50 (bei Verkaufspreis €299; gerechnet: Verkaufspreis €299 − Materialkosten €39 − kalk. Lohnkosten €157,50 (4,5 h × €35/h) = €103,50 Gewinn)
35%4–6 Stunden (einmaliger Durchlauf inkl. Design, Druck, Gravur, Finish)
Nein
Mittel
Mittel
