Herzlicht-Box mit Schattenbild und Namen

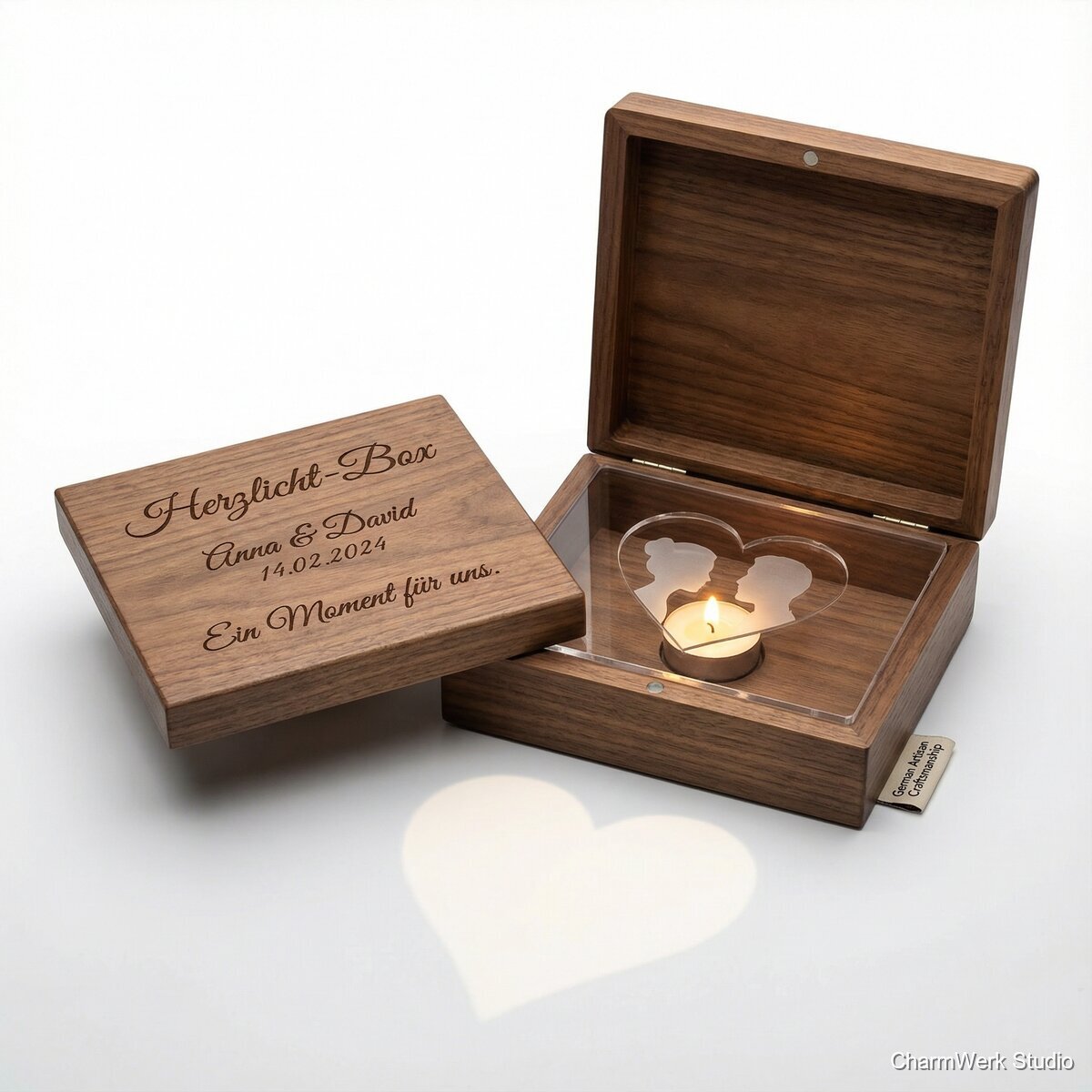

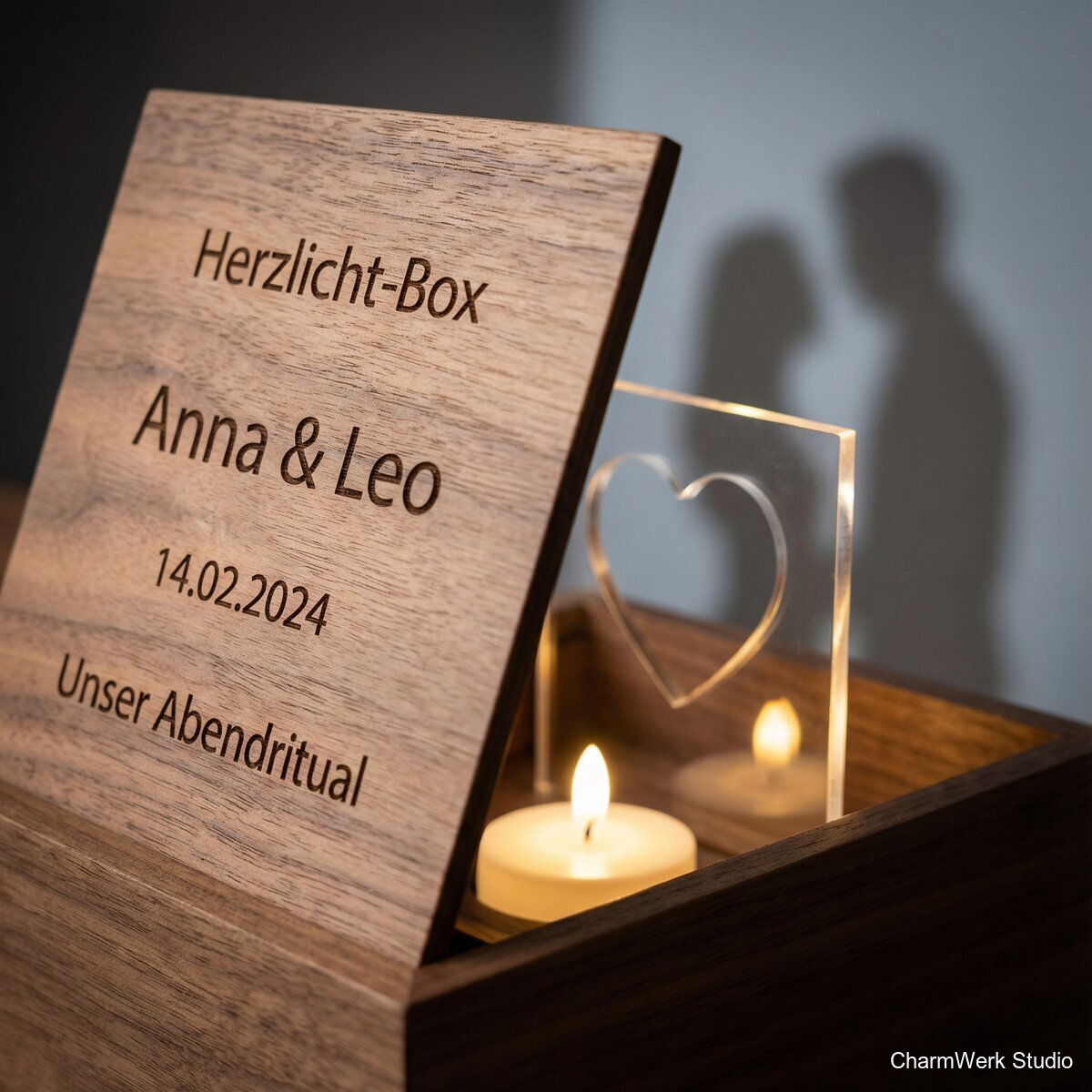

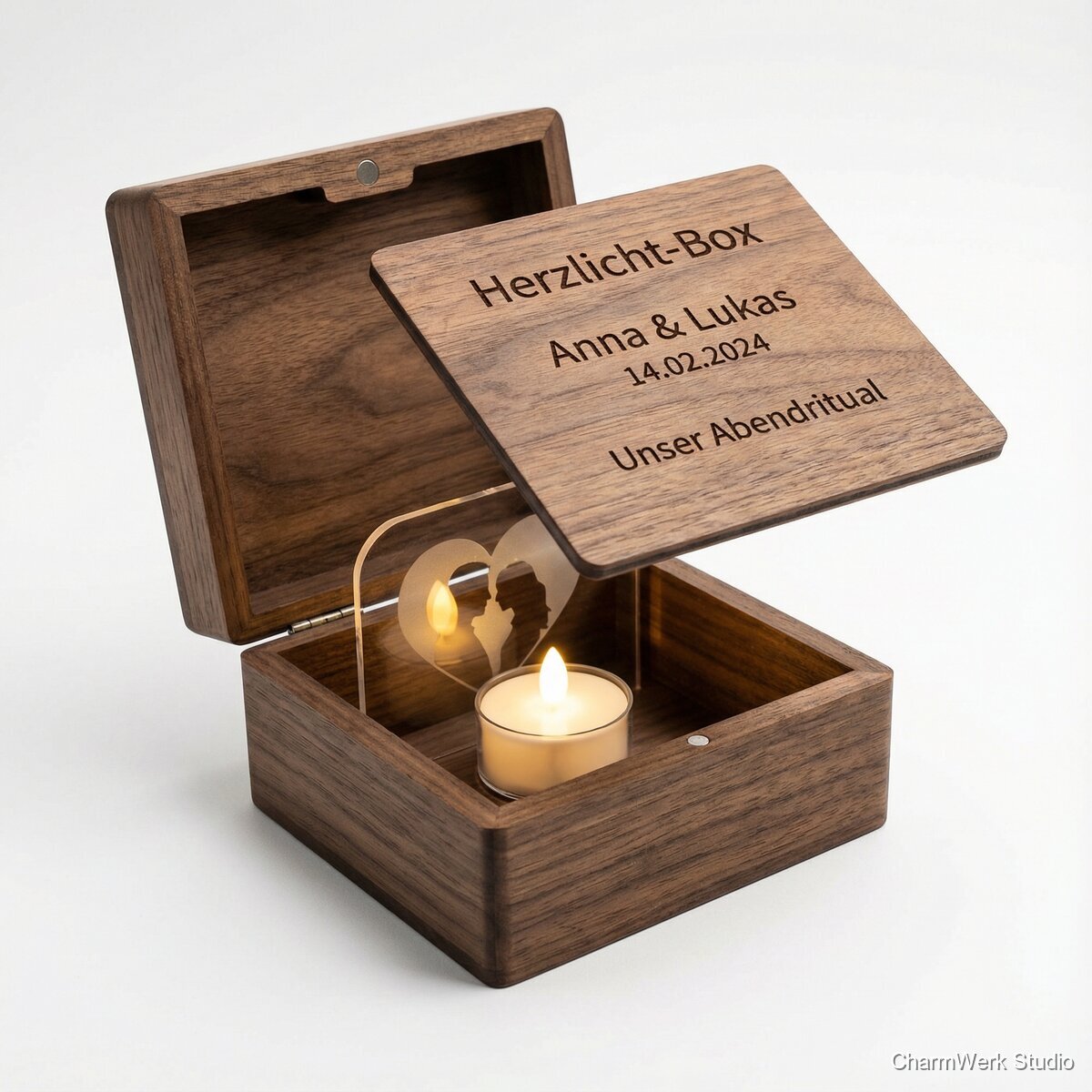

Eine edle Holzbox (CNC) mit lasergraviertem Deckel und einem innenliegenden Acryl-Schattenbild, das bei Kerzenlicht eure Silhouetten als Herzmotiv an die Wand wirft. Mit Datum, Namen und einem kurzen Satz wird daraus ein richtig persönliches Abendritual – aufklappen, Licht an, Moment genießen.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Holz: Nussbaum (Massiv) oder Birke Multiplex, ca. 12 mm, Zuschnitt ~0,25 m²
1 Satz Korpus+Deckel
Nussbaum: 25–45 € / Birke-MPX: 10–18 €
Holz: Bodenplatte 6–8 mm (Birke MPX)
1 Stück ~210 x 150 mm
2–5 €
Acryl transparent gegossen 3 mm (Plexiglas GS), Zuschnitt 160 x 110 mm
1 Stück (plus Reserve empfohlen)
4–9 €
Neodym-Magnete, zyl. 6 x 3 mm (oder 8 x 3 mm)
4–6 Stück
3–6 €
Messingstifte/Passstifte (optional, für Deckelausrichtung)
2 Stück
1–3 €
Holzleim D3
ca. 20–30 ml
0,50–1,00 € (anteilig)
Sekundenkleber Gel/2K-Epoxy (für Magnete)
kleine Menge
0,50–2,00 € (anteilig)
Scharnier: verdecktes Möbelscharnier klein ODER 2 Messingscharniere 25–30 mm
2 Stück
4–12 €
Teelicht-Einsatz aus Alu ODER LED-Teelicht hochwertig warmweiß (empfohlen)
1 Stück
1–3 € (Teelicht) / 6–15 € (LED)
Acryl-/Holz-Schleifpapier (K120/180/240/320)
1 Set
2–6 € (anteilig)
Hartwachsöl (z.B. Osmo/Clou)
ca. 15–30 ml
1–3 € (anteilig)
Gravurfarbe/Fill (optional: Rub’n’Buff, Acrylfarbe)
kleine Menge
1–4 € (anteilig)
Benötigte Werkzeuge
- CNC-Fräse (mind. 300 x 200 mm Arbeitsbereich) + Spannmittel/Opferplatte
- CAM-Software (Fusion 360/VCarve) + CAD/Illustrator/Inkscape für Vektoren
- Laser (Diode/CO₂) für Holzgravur + optional Acrylschnitt (CO₂ ideal)
- Fräser: 6 mm Planfräser, 3 mm Spiral (Up/Downcut), 1–2 mm V-Bit 60°/90°, 2 mm Schlichtfräser
- Bohrständer/Handbohrer + Forstner 42 mm (Teelicht) + 6/8 mm Bohrer (Magnete)
- Zwingen/Spannband, Winkel, Messschieber
- Schleifklotz/Exzenterschleifer
- Entgrater/Poliermittel für Acryl, optional Heißluft/Flammenpolitur optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Design & Optik festlegen (Projektion planen)
45–90 minLege die Box-Geometrie fest: Abstand Lichtquelle ↔ Acryl (typ. 60–90 mm), Acryl ↔ Projektion (Wandabstand 0,8–2 m). Je größer der Wandabstand, desto größer (und weicher) das Schattenbild. Plane innen einen festen Acryl-Slot (Nut) und einen definierten Lichtpunkt (Teelicht/LED zentriert). Entscheide: echtes Teelicht (mehr Stimmung, mehr Risiko/Hitze) oder LED (empfohlen für Alltag).
- Für saubere Silhouette wirkt eine punktförmige Lichtquelle am besten. LED-Teelichter mit kleiner Flamme/„Docht“-LED geben oft klarere Konturen als billige Modelle.
- Plane 2–3 mm Luft um die Acrylplatte in der Nut (Holz arbeitet).
Silhouetten erstellen (von Foto zu Schattenmotiv)
90–180 minNimm ein Foto im Profil oder leicht 3/4, hohe Auflösung, kontrastreicher Hintergrund. In Illustrator/Inkscape: Bild nachzeichnen (Vektorisieren), Kontur manuell säubern, Haare/Kinnlinien vereinfachen (zu feine Details verschwimmen als Schatten). Baue aus beiden Profilen ein Herzmotiv (negativ/positiv) und teste als Schwarz-Weiß. Ergänze optional kleine „Herz“-Ausfräsungen, aber nicht zu filigran (<1,2 mm Stege meiden).
- Als Schattenbild zählt die Außenkontur. Innenlinien nur sparsam einsetzen.
- Testdruck auf Papier + Taschenlampen-Test spart später viel Frust.
CNC-Konstruktion: Korpus, Deckel, Nuten, Lichtkammer
120–180 minKonstruiere Korpuswände (10–12 mm) mit Gehrung oder Fingerzinken. Für „edel“: Gehrungen mit innenliegenden Verstärkungsleisten/Dübeln. Fräse innen umlaufend eine Nut für den Boden (z.B. 6,2 mm breit, 4 mm tief) und eine separate Nut/Schlitz für das Acryl (3,2–3,3 mm breit, 5–6 mm tief). Plane das Teelichtfach im Boden/Trägerbrett: Forstner-Ø42 mm (oder CNC-Tasche) + Belüftungsbohrungen (bei echtem Teelicht).
- Downcut-Fräser für sichtbare Kanten reduziert Ausrisse.
- Acryl-Nut lieber 0,2–0,3 mm Übermaß, damit es leicht gleitet.
CNC-Fräsen: Korpus-Teile & Deckelrohling
90–150 minFräse Korpus-Seitenteile, Boden (falls CNC), Deckel. Für den Deckel: plane eine Gravurfläche (z.B. 2–3 mm tiefe Einfräsung als „Label“-Feld) oder lasse ihn plan und gravier direkt. Bei Gehrungen: präzise Außenmaße und Anschläge/Passstifte nutzen. Nach dem Fräsen Kanten entgraten und trocken zusammenstecken.
- Bei Massivholz: Faserrichtung so wählen, dass Deckel und Front „aus einem Stück“ wirken (Brettbild).
- Toleranzen prüfen: Deckel soll spielfrei, aber nicht klemmend sitzen (0,3–0,6 mm umlaufendes Spiel je nach Konstruktion).
Acryl-Schattenbild fertigen (Schneiden/Gravieren)
60–120 minVariante A (CO₂-Laser ideal): Schneide das Silhouettenmotiv als Negativ in eine Acrylplatte (also Ausschnitt), sodass Licht durch die ausgeschnittenen Bereiche fällt. Variante B: Schneide eine Konturplatte und maskiere Bereiche (schwarze Folie) – ergibt oft den stärksten Kontrast. Entferne Schutzfolie erst nach dem Bearbeiten. Kanten nach Bedarf polieren.
- Für scharfe Schatten ist Kontrast entscheidend: Entweder echte Durchbrüche (Negativ) oder lichtdichte Maske.
- Bei Diodenlaser ist Acryl (klar) schwierig zu schneiden – dann besser CO₂ nutzen oder Acryl mechanisch fräsen (2 mm Fräser) und nachpolieren.
Deckel lasergravieren (Namen/Datum/Satz)
45–90 minDeckel schleifen (bis 240), dann lasergravieren. Für edle Lesbarkeit: leichte Einfräsung (CNC) + Lasergravur innerhalb oder Lasergravur und anschließend mit dunkler Paste/Öl-Fill einreiben und sauber abnehmen. Optional innen im Deckel den kurzen Satz gravieren.
- Vorher Materialtest (Nussbaum reagiert anders als Birke).
- Gravur nach dem Ölen kann fleckig werden – meist erst gravieren, dann finishen.
Magnetverschluss & Scharniere integrieren
60–120 minBohre Magnettaschen (z.B. 6,1–6,2 mm für 6-mm-Magnete) in Deckel und Frontleiste. Achte auf Polung! Magnete mit 2K oder CA-Gel einkleben. Scharniere: Messingscharniere klassisch einlassen (Stechbeitel/CNC-Tasche) oder verdeckte Scharniere, wenn ausreichend Materialstärke vorhanden. Deckel ausrichten, Spaltmaße prüfen.
- Polungstrick: Magnete paarweise markieren (Edding-Punkt auf gleiche Seite), erst dann kleben.
- Bei Messingscharnieren vorbohren (Holz reißt sonst).
Verleimen, finaler Schliff, Finish
120–240 min (inkl. Trockenzeiten, aktiv ~60–90 min)Korpus verleimen (Gehrung: Spannband + Eckklötze). Boden in Nut einsetzen (mit wenig Leim punktuell, damit Holz arbeiten kann). Nach Aushärtung bündig schleifen, Kanten fassen, bis Korn 240/320. Hartwachsöl dünn auftragen, 10–15 min einziehen lassen, abnehmen, nach 8–12 h zweite dünne Schicht. Innenbereich nur sehr dünn behandeln (Geruch!).
- Öl sehr dünn: zu dick = klebrig.
- Acryl erst nach dem Finish einsetzen (sonst Öl-/Staubfilm).
Optik-Test & Justage der Projektion
30–60 minAcryl in den Slot, Lichtquelle einsetzen, im dunklen Raum testen. Prüfe Schatten-Schärfe, Größe, Zentrierung. Falls nötig: Acrylposition mit Distanzleisten anpassen oder Lichtquelle minimal versetzen (z.B. 5–10 mm machen viel aus). Markiere die „Bestposition“ im Boden (kleiner Punkt/Anschlag).
- Je näher die Lichtquelle am Motiv, desto größer/unscharfer wird der Schatten; weiter weg = kleiner/schärfer.
- Mit dimmbarer LED lässt sich der „Abendritual“-Moment deutlich aufwerten.
Markt & Machbarkeit
129–219 € (Birke-MPX eher 129–169 €, Nussbaum/aufwendige Gehrungen/mehrere Acryl-Inserts eher 179–219 €).
ca. 27–65 €
ca. 70–160 € (vor Abzug von Maschinenverschleiß, Strom, Verpackung, Plattformgebühren).
55%6–10 h (Einzelstück). Bei Serien (gleiches Boxdesign, nur Motiv/Gravur wechselnd): 3–5 h pro Stück möglich.
Nein
Mittel
Mittel
