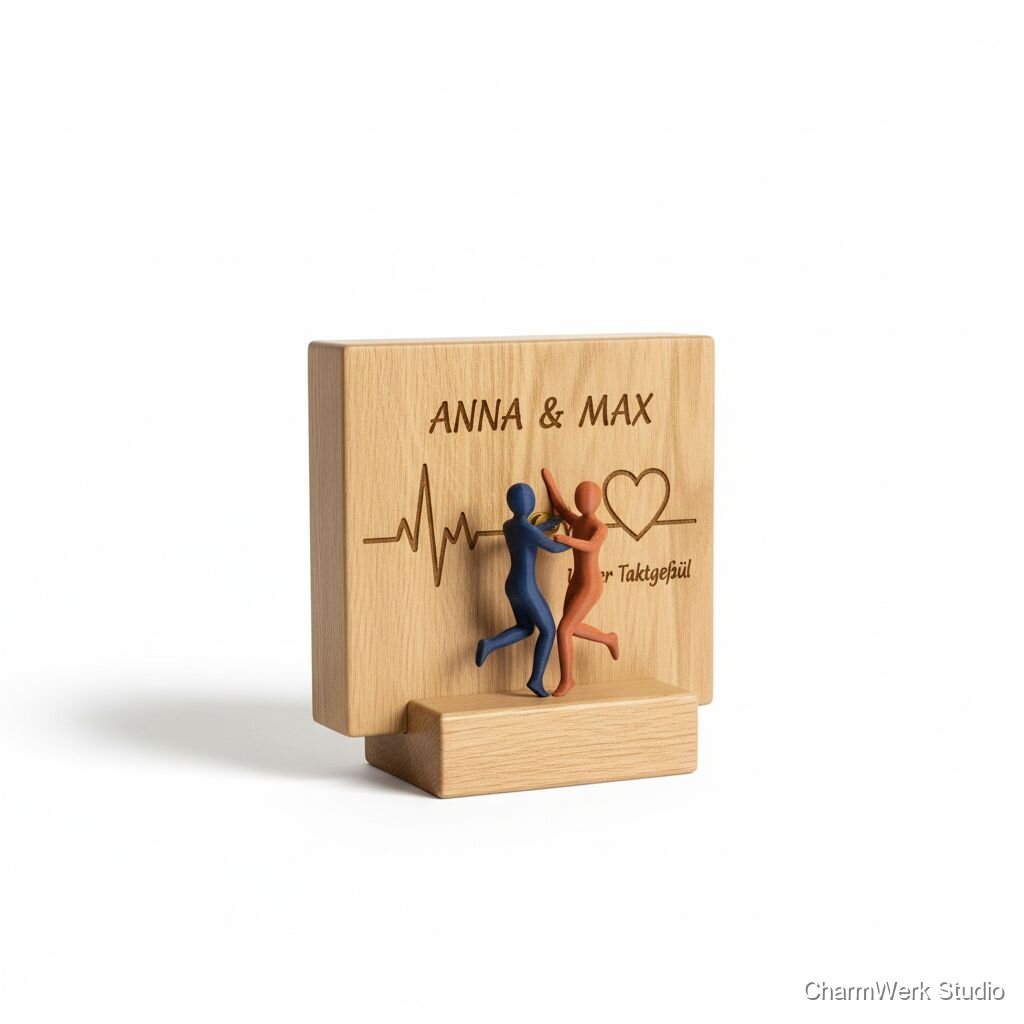

Produktbilder folgen
Wir erstellen gerade anschauliche Beispielbilder, wie dieses Produkt aussehen könnte.
„Herzschlag“-Desk-Clock mit 3D-Zeigerpaar
Eine kleine Tischuhr mit Holzfront, auf der eure Namen und ein EKG-Herzschlag graviert sind. Die Zeiger werden als 3D-gedrucktes Paar-Design umgesetzt (zwei Farben möglich) – ein täglicher Blickfang.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birken-Sperrholz 4 mm (Vorderplatte, Zuschnitt 130x130 mm)
1 Stück
€3,00
MDF/Sperrholz 3–4 mm für Gehäusewände (oder zugeschnittene Formteile)
1 Satz (zuschnitte)
€3,00
Quartz-Uhrwerk (Silent Sweep, Langschaft / long shaft 11–14 mm empfohlen) inkl. Mutter & Unterlegscheiben
1 Stück
€8,00
3D-Druck-Filament (PLA oder PETG), ca. 10–25 g pro Set Zeiger
10–25 g
€0,50
Kleinteile: 1x kleine Schraube/Distanzbuchse, Sekundenkleber / Holzleim
Satz
€1,50
Feinschleifpapier (220, 320), kleines Schleifpad
Satz
€1,00
Holzöl (kleine Flasche / Verbrauch pro Stück sehr gering)
10–20 ml
€2,50
Acrylfarbe oder Modellfarbe für Zeiger (optional)
kleine Menge
€1,50
Rückwand/Acryl 2–3 mm (mit Öffnung für Batteriewechsel)
1 Stück
€1,50
Verpackungsmaterial (kleine Geschenkbox / Polster)
1 Stück
€2,50
Benötigte Werkzeuge
- Lasergravierer / -schneider (oder alternativ: feine Handgravur)
- 3D-Drucker (FDM) mit 0.4 mm Düse (PLA oder PETG)
- PC mit Vektor-Software (Inkscape / Illustrator) und 3D-CAD (Fusion360 / Tinkercad / FreeCAD)
- Feile, Schleifpapier, Pinsel
- Bohrer / Stanzwerkzeug (für exakt zentriertes Loch für Uhrwerksschacht)
- Zange / Schraubendreher / Präzisionsnadeln optional
- Klebepads / Montageklebeband optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Kundenabstimmung & Designvorlage
60–90 MinutenKlären, welche Namen, welches EKG-Motiv (Foto/PNG oder stilisierte Linie) und welche Farben für die Zeiger gewünscht sind. Erstelle eine Vektordatei (SVG) mit dem Layout: Aussparung für Uhrwerk, Position der Gravur, Schriftwahl. Erstelle gleichzeitig einfache 3D-Modelle der Zeiger (paarweise) mit Maßbezug zur Uhrwerksachse.
- Für echte EKG-Wellen: Foto/Kurve in hoher Auflösung anfordern, in Inkscape vektorisieren.
- Berücksichtige Platz rund um Zentrum (Zeigerlänge + 5–6 mm Sicherheitsabstand).
Material zuschneiden & Vorbereiten
20–40 MinutenSperrholzstück und Gehäussteile zuschneiden (Lasercut oder Feinsäge). Markiere exakt die Mitte und die Führungslöcher für das Uhrwerk. Probiere den Uhrwerkschaft an einem Musterloch aus, um die passende Lochgröße zu ermitteln.
- Nutze eine kleine Probeplatte, um Durchgangsloch & Nutlage zu testen.
- Wenn Gehäuse dicker ist, wähle ein Long-Shaft Uhrwerk (11–14 mm).
Lasergravur der Vorderplatte
15–30 MinutenImportiere das SVG in die Laser-Software, setze Gravurparameter (z. B. 350–450 mm/min, 20–30% Leistung – abhängig vom Gerät und Material). Gravur von Namen und EKG durchführen, ggf. Kontur schneiden.
- Führe zuerst einen Testgravurbereich auf Restmaterial durch.
- Bei tieferem Brandlook höhere Leistung, bei feiner Gravur niedrigere Leistung und mehrere Durchgänge.
3D-Druck der Paar-Zeiger
90–180 Minuten (Druckzeit)Bereite die STL-Dateien vor; richte die Zeiger so aus, dass die Oberflächen möglichst ohne Stützen drucken. Empfohlene Einstellungen: 0.2 mm Schichthöhe, 2 Perimeter, 15–25% Infill, Drucktemperatur je nach Material (PLA 200–210 °C, PETG 235–250 °C). Druckdauer: 1.5–3 h (abhängig auf Drucker/Anordnung).
- Nutze dünne Kontaktstellen zur Druckplatte, um glatte Unterseiten zu bekommen.
- Für größere Steifigkeit PETG wählen; PLA lässt sich leichter nachbearbeiten und anmalen.
- Druck mehrere Farbvarianten auf einmal (zwei Farben) oder druck in einer Farbe und lackiere eine zweite Farbe.
Nachbearbeitung der Zeiger
20–40 MinutenEntferne Stützen, schleife kleine Scharten fein mit 320er Papier, lackiere oder bemale zwei Farben (mittig klare Trennlinie), trocknen lassen. Leichtes Wiegen prüfen (Zeiger sollten leicht und ausgewogen sein).
- Wenn Zeiger zu schwer sind, reduzieren Sie laterale Flächen oder Infill beim Drucken.
- Bei PETG können Fäden mit heißer Nadel entfernt werden.
Oberflächenfinish der Holzfront
25–40 Minuten (inkl. Trockenzeit zwischen Schichten)Kanten entgraten, Holzoberfläche mit 220->320 Schleifpapier glatt schleifen, ein bis zwei dünne Schichten Holzöl auftragen, zwischenschleifen und auspolieren.
- Trage Öl sparsam auf; überschüssiges Öl nach 10–15 Minuten abwischen.
- Für schnelle Projekte kann ein schnelltrocknendes Öl genutzt werden.
Montage des Uhrwerks & Justage
15–30 MinutenUhrwerk von hinten einsetzen, Mutter anziehen (Achtung: nicht zu fest), Stunden- und Minutenzeiger aufsetzen und grob ausrichten. Prüfe, ob Zeiger frei laufen und nicht an Gravur/Indexen schleifen. Justiere Abstand mit Unterlegscheibe/Distanzbuchse falls nötig.
- Vor dem finalen Aufsetzen der Zeiger Uhrwerk kurz provisorisch mit Batterie betreiben, um mögliche Schleifstellen zu erkennen.
- Bei zu dichtem Sitz: kleine Papier- oder Kunststoffscheiben als Spacer verwenden.
Feinabgleich & Funktionstest
15–30 MinutenSetze Batterie ein, beobachte Mindestens 10–30 Minuten die Zeigerbewegung, kontrolliere Toleranzen und Sekunden-/Minuten-Genauigkeit (bei Sweep-Uhrwerk auf Geräusch prüfen).
- Lasse die Uhr 24 Stunden laufen vor Versand, um sicherzugehen, dass nichts nachläuft oder klemmt.
- Bei Ungenauigkeit: Uhrwerk ggf. austauschen (billige Bewegungen können schwanken).
Endkontrolle & Verpackung
15–20 MinutenLetzte Qualitätskontrolle (Gravur, Finish, Zeiger-Alignment). Verpacke in stabile Geschenkbox, lege eine kleine Anleitung zum Batteriewechsel und Pflegehinweise bei.
- Kundenbild beilegen (optional) und Pflegehinweis (Öl nach 6–12 Monaten erneuern).
- Sichere Zeiger mit ein wenig Schaumstoff gegen Verrutschen.
Markt & Machbarkeit
€59–€89 (empfohlener Verkaufspreis als individuelles Geschenk)
€25,00
€34–€64 (Bruttomarge ohne Arbeitszeitaufwand gerechnet; Verkaufspreis minus Materialkosten)
61%5–7 Stunden (Design & Druckzeiten enthalten)
Nein
Mittel
Mittel
