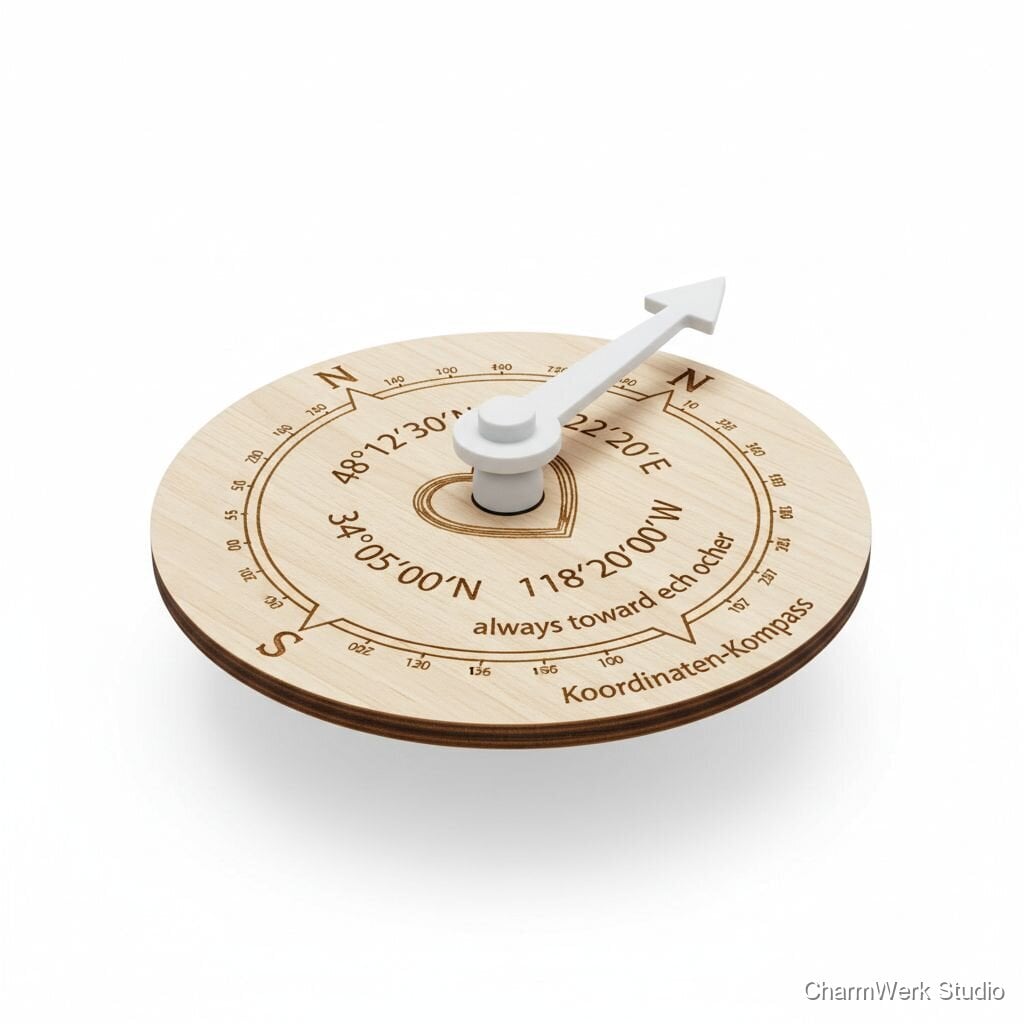

Koordinaten-Kompass: Holzplatte mit 3D-Nadel
Eine gravierte Holzplatte im Kompass-Design, mit Koordinaten eures besonderen Ortes. Die Kompassnadel wird als 3D-Teil aufgesetzt – das Ziel ist symbolisch klar: immer zueinander.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Sperrholz Scheibe Ø150 mm, 6 mm
1 Stück
€2,50 - €5,00
Filament PLA (für Kompassnadel), ~10–20 g
ca. 20 g
~€0,40 (anteilig; 1 kg ≈ €18–25)
Dänisches Öl oder seidenmatter Klarlack, 50 ml (anteilig verwendbar)
ca. 5–15 ml pro Stück
anteilig €1,50 - €3,50
Kleiner Messingstift / Rundkopf-Schraube M2–M3 (als Drehachse) oder Mini-Nadelöse
1 Satz
€0,20 - €0,80
Feines Schleifpapier (K120, K220) und kleine Feile
je 1 Blatt/1 Stück
anteilig €0,50
Sekundenkleber oder Holzleim (kleine Menge)
einige Tropfen
anteilig €0,30
Optional: kleine Neodym-Magnet (3–4 mm) für abnehmbare Nadel
1–2 Stück
€0,60 - €1,20
Optional: Acrylfarbe/Stift für Farbakzente (ein Tropfen verwendet)
minimal
anteilig €0,30
Benötigte Werkzeuge
- Lasergravur-/Schneidmaschine (z. B. CO2- oder Faser-Laser) ODER CNC-Fräse zum Zuschnitt/gravieren
- FDM 3D-Drucker (PLA/PETG) für die Kompassnadel
- Handbohrer oder Ständerbohrmaschine (für Achsenloch)
- Feinsäge / Cuttermesser (für Nacharbeiten) optional
- Feines Schleifpapier (K120, K220), kleine Feile
- Pinsel/Applikator für Öl oder Lack
- Zange/Pinzette, Lagehilfen / Lineal, Schraubendreher (für Montage) optional
- Klebeband / Masking Tape optional
- CAD/Vektorprogramm (z. B. Illustrator, Inkscape) + Slicer für 3D-Druck (z. B. PrusaSlicer)
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design & Vorbereitung (CAD / Vektor)
30–60 MinutenErstelle das Kompass-Layout in einem Vektorprogramm: Kreis Ø150 mm, Markierungen für N/S/E/W, feine Skalen und Gravurtext (Koordinaten, Namen, Datum). Erstelle außerdem die 3D-Form der Nadel in einem einfachen CAD/Modellprogramm (z. B. Fusion360, TinkerCAD) mit einer kleinen Einbuchtung für die Achse.
- Beim Gravurtext: konvertiere Texte in Pfade/Vektoren, um Schriftersatzprobleme zu vermeiden.
- Lass rund 3–5 mm Rand zur Außenkante frei, falls du das Teil später noch nachschneidest.
- Für die Nadel: konstruiere eine kleine Bohrung (Ø1.5–2.5 mm) für die Achse bzw. Magnetaufnahme.
Holz zuschneiden / vorbereiten
10–20 MinutenFalls du kein fertig geschnittenes Holz(rundling) hast: Schneide das Holz (oder lasercut) auf Ø150 mm und schleife die Kanten grob. Reinige die Oberfläche vor dem Gravieren.
- Bei Laser: schneide mit mehreren Durchgängen bzw. passender Leistung, damit die Kante sauber wird.
- Arbeite staubfrei — feiner Holzstaub verschlechtert Gravurergebnis.
Lasergravur / Gravieren
5–25 Minuten (je nach Geschwindigkeit und Anzahl der Durchgänge)Graviere das Kompass-Design (Feinlinien) und die Koordinaten auf die Holzoberfläche. Nutze Passmarken, falls du später noch weitere Elemente (z. B. farbige Ausfüllungen) positionieren möchtest.
- Empfohlene Laser-Parameter für 6 mm Birke (als Ausgangswert): Leistung 20–30 %, Geschwindigkeit 200–400 mm/s — unbedingt Testgravur machen.
- Für tieferes Relief kannst du mehrere Durchgänge mit niedriger Leistung machen, anstatt eine hohe Leistung in einem Durchgang zu wählen.
3D-Druck der Nadel
30–90 Minuten (je nach Druckgröße und Drucker)Slicing der Nadeldatei (0.2 mm Schichthöhe, 2 Perimeter, 15–25 % Infill reicht). Drucke die Nadel in PLA oder PETG. Optional: Drucken in zwei Farben (z. B. Spitze rot).
- Druckbetthaftung: kleine Brim verwenden, falls Spitze dünn ist.
- Für glatte Optik: 0.12–0.2 mm Schichthöhe; bei PETG etwas langsamer drucken, um Stringing zu vermeiden.
Nachbearbeitung: Schleifen & Finish
20–40 Minuten aktives Arbeiten (+ 30–120 Minuten Trocknungs-/Aushärtezeit je nach Produkt)Leichte Kantenversäuberung des Holzplättchens (K220), Staub entfernen. Trage 1–2 dünne Schichten Öl oder Klarlack auf (je Schicht 10–20 min auftragen + Zeit zum Einziehen). Schleife ggf. leicht zwischen den Schichten.
- Dünne Schichten ergeben ein gleichmäßiges Finish; überschüssiges Öl nach ein paar Minuten abwischen.
- Wenn du Farbe auf die Gravur auftragen willst, trage vor dem Versiegeln Farbe punktuell auf und reinige den Überschuss, bevor du lackierst.
Bohrung & Montage der Achse
10–20 MinutenMarkiere die Kompassmitte (aus dem Design) und bohre ein kleines Loch (Ø passend zur Achse/Magnet, z. B. 1.8–2.5 mm). Setze den Messingstift oder die Mini-Schraube ein (evtl. mit einem Tropfen Kleber sichern). Setze die 3D-gedruckte Nadel auf die Achse; kontrolliere Beweglichkeit.
- Bohrer langsam ansetzen, um Ausriss auf der Rückseite zu minimieren — mit Klebeband hinterlegen.
- Wenn die Nadel frei drehbar sein soll, setze nur einen sehr kleinen Klecks Kleber außen an die Achse oder verwende einen kleinen Magnetaufbau.
Finale Kontrolle & Verpackung
10–20 MinutenPrüfe Ausrichtung der Nadel (auf der Kompassmarkierung zentriert), entferne Fussel, gib optional noch ein Namensschild auf die Rückseite, verpacke das Geschenk ansprechend (Kraftpapierbox, kleine Karte mit Koordinaten).
- Füge eine kleine Karte mit Erklärung der Koordinate hinzu (z. B. "Hier begann unsere Reise – [Ort]").
- Verpackung wertet das Geschenk stark auf: einfache Holzkiste oder matte Geschenkbox empfehlen.
Markt & Machbarkeit
Empfohlen: €45 - €75 (Standard-Version €45–55; Premium-Holz/Metall-Details €60–75). Beispielspanne: €59 als Richtpreis.
ca. €6 - €15 pro Stück (anteilig berechnet)
ca. €12 (Netto-Gewinn nach Materialkosten und einer Arbeitsbewertung von ~€20/h für 1.75 h bei Verkaufspreis €59).
20%2–4 Stunden aktiv (+ Trocknungszeit von 0.5–2 Stunden je nach Finish)
Nein
Mittel
Mittel
