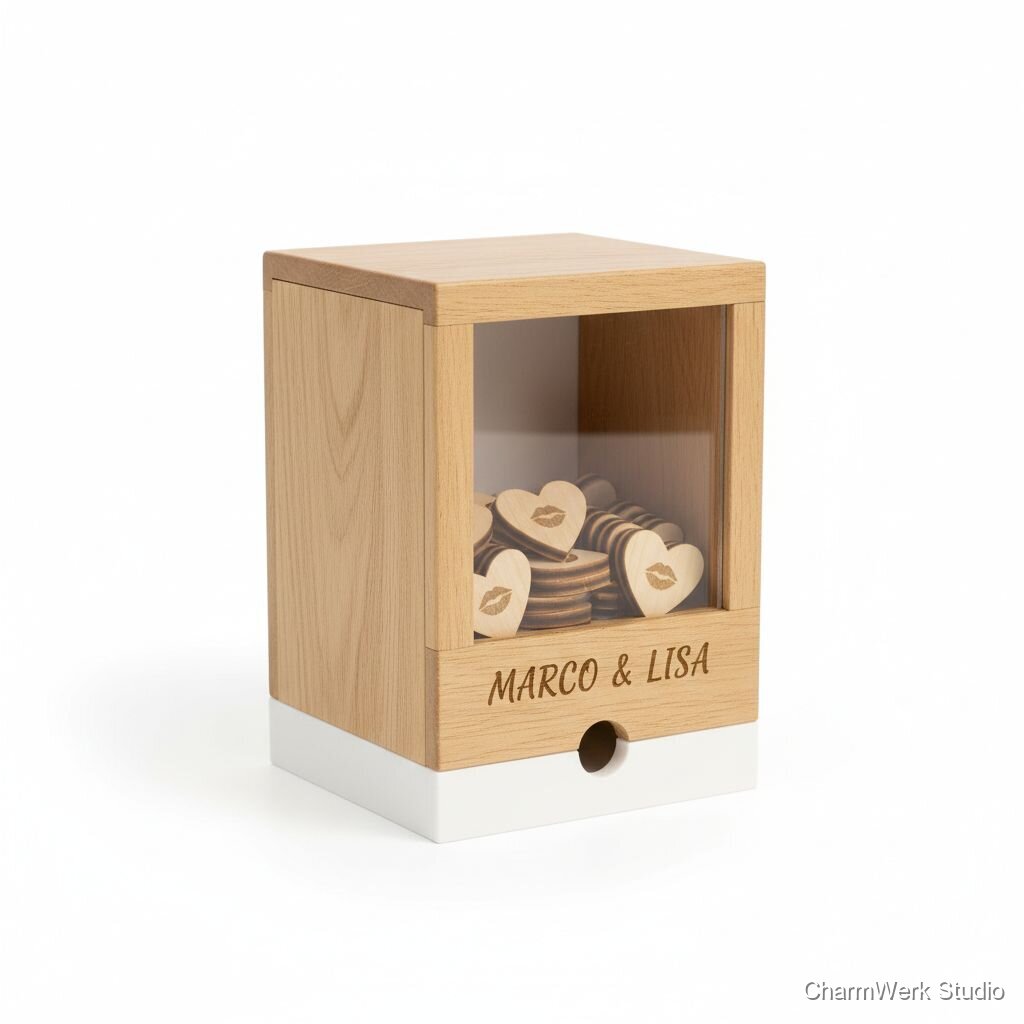

Kuss-Token-Spender mit Acrylfenster und Namen
Ein kleiner Desktop-Spender, der „Kuss-Token“ aus Holz ausgibt – jeder Token steht für eine kleine Aufmerksamkeit. Das Gehäuse wird kombiniert gefertigt (CNC/3D), das Acrylfenster zeigt den Füllstand, und die Front trägt eure Namen als Lasergravur.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birken-Sperrholz (6 mm), Platte 300 x 300 mm
1 Platte
€9
Birken-Sperrholz (3 mm) für Token, Platte 200 x 200 mm (oder aus Reststücken)
1 Platte / Rest
€6
Acryl (3 mm) klar, 100 x 60 mm
1 Stück
€6
PLA-Filament (oder PETG) 1 kg – anteilig verwendet ~50–80 g
ca. 80 g
€2 (anteilig)
Kleiner 630–680 Neodym-Magnet (3–5 mm), Pack
4 Stück (Pack)
€5
Holzleim (PU- oder Ponal Holzleim)
kleine Tube / 50 ml
€4
Kleine Schrauben / M3, Holzschrauben 10–16 mm
Pack
€3
Feinschleifpapier (Körnungen 120/240/320) + Feile
Set
€4
Hartwachsöl / Klarlack (Spray) – kleine Dose
1
€6
Innenachse (Messingstift 3 mm) / M3 Gewindestange (als Achse)
1 Stück / 1 Stange, zugeschnitten
€2
Kleinteile: Distanzscheiben, kleine Gummipuffer (optional)
Set
€3
Verpackung (Geschenkbox, Füllmaterial)
1
€4
Benötigte Werkzeuge
- CNC-Fräse (oder Desktop-Router) – zum Fräsen der Gehäuseplatten
- 3D-Drucker (z. B. Prusa / Ender) – für interne Mechanik (Dispensing Wheel, Führungen)
- Lasergravierer / Laser-Cutter (optional, für Token & Gravur) oder Alternativ: Feine Fräse + Gravurfräser optional
- Bohrmaschine / Ständerbohrmaschine (für Achsloch, Montagelöcher)
- Schraubendreher, Zangen, kleine Feilen
- Säge / Cuttermesser (für Nacharbeiten an Acryl/ Holz)
- Schleifblock / Deltaschleifer (optional) optional
- Zwingen / kleine Schlosserklemmen
- Digitale Schieblehre / Lineal
- Heißluftpistole (für leichte Acrylanpassung, optional) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & CAD-Design
45–75 MinutenErstelle ein parametriertes 3D/CAD-Modell des Gehäuses (Boden, Rückwand, Seiten, Front) mit Einlass für das 3 mm Acrylfenster und Aufnahmepunkten für die gedruckte Mechanik. Entwerfe das Dispensing-Wheel (Sternform oder Einzug mit Aussparungen für ein Token) in der 3D-Software. Lege Token-Ø (z. B. 30 mm) und maximale Füllhöhe fest.
- Plane Toleranzen: Durchmesser Token +0.5 mm Spiel, Radnabe mit 0.2–0.3 mm Spiel für die Achse.
- Fenster etwas versenken (0.5–1 mm), damit Acryl bündig sitzt und nicht verrutscht.
Token-Design & Gravurdateien
20–30 MinutenErstelle die SVG/Vector-Dateien für die Token (Herz-/Lippenform oder Kreis mit Gravur/Initialen). Wenn Laser verfügbar: setze Schnitt- und Gravurlayer.
- Nutze 3 mm Birken-Sperrholz für Tokens; 30 mm Ø ist haptisch angenehm.
- Bei Einzelanfertigung: lasere/gravieren mehrere Designvarianten für ein Testpack.
CNC-Fräsen der Gehäuseteile
40–60 Minuten (inkl. Aufspannen + Rüstzeit)Fräse die Gehäuseplatten aus 6 mm Sperrholz (Vorderplatte mit Aussparung für Acrylfenster, Rückwand, Boden, Seiten). Nutze Passfedernuten oder Klemmkonstruktionen zum Zusammenstecken.
- Erzeuge Passnuten 6.05 mm um leichte Presspassung zu ermöglichen.
- Fräse zuerst Schlitze für das Acryl und Montagebohrungen.
- Sichere Werkstück mit ausreichend Klammern, kleine Tabs begrenzen Ausrisse.
3D-Druck der internen Mechanik
60–90 Minuten (je nach Druckgröße)Drucke das Dispensing-Wheel, Achshalter, Führungsschienen und ggf. einen kleinen Button/Schieber. Drucke in 0.2 mm Schichthöhe, 20–30% Infill für Stabilität.
- Druckrichtung so wählen, dass Nut- und Kontaktflächen plan bleiben (Top/Bottom nachbearbeiten).
- Nutze PETG, wenn Teile leichte Belastung / Reibung aushalten sollen; PLA für einfache Prototypen.
Token schneiden / gravieren
20–40 Minuten (Batch, inkl. Gravur)Laser- oder feine CNC-Schneide die Tokens aus 3 mm Sperrholz; gravieren Motive. Wenn kein Laser vorhanden: fräse die Kontur und brenne oder brandmarke mit Stempel.
- Teste Schnitt-/Gravurparameter auf Reststücken, um saubere Kanten zu erzielen.
- Bei lasergeschnittenen Tokens die Schnittseiten leicht schleifen, um Ruß zu entfernen.
Nachbearbeitung der Holzteile
25–35 MinutenEntgrate und schleife alle Kanten (120 -> 240 -> 320). Lege eine Trockentest-Montage an, um Passform zu prüfen.
- Kanten der Acrylscheibe mit 240–320 Schleifpapier entgraten, nicht die Sichtfläche zerkratzen.
- Anschließend Holz mit Pinsel kurz abstauben vor Oberflächenbehandlung.
Oberflächenbehandlung
20–30 Minuten akt., Trockenzeit extraTrage Hartwachsöl oder dünne Lackschicht auf Holz auf (1–2 Schichten, Zwischenschliff 320). Poliere Acrylfenster und entferne Schutzfolie.
- Kurz trocken lassen zwischen den Schichten, aber plane Trocknungszeiten (Trocknen über Nacht möglich).
- Für Hochglanz-Acrylkanten: Polieren mit Polierpaste oder Thermo-Politur.
Lasergravur der Namen auf der Front
10–15 MinutenGraviere die kundenseitigen Namen / Datum / kurze Botschaft auf die Vorderplatte. Alternativ: CNC-Gravur oder feines Fräserbit.
- Platzierung zuerst auf Papier testen (Mock-up).
- Für weiße/hellere Kontraste: leichte Flammgravur oder Füllung mit Wachs/Weiß-Paint-Pen.
Montage der Mechanik & Fenster
25–35 MinutenMontiere das Dispensing-Wheel auf die Achse, befestige Achshalter in der Gehäuse-Innenkonstruktion. Setze das Acrylfenster in die Nut und fixiere mit kleinen Schrauben oder Leimpunkten (nicht auf die Sichtfläche leimen).
- Achs- und Radspiel testen: Rad muss sich sauber drehen, aber nicht zu locker sitzen.
- Magnete zur Arretierung einer Klappe verwenden, falls vorgesehen.
Feineinstellung / Testlauf
15–25 MinutenBefülle den Spender mit 10–20 Tokens und teste den Auswurfmechanismus (ein Token pro Betätigung). Justiere ggf. Abstand der Führungsschienen oder Radius des Wheels.
- Falls Token klemmen: Ränder der Aussparungen mit feiner Feile leicht verrunden.
- Leichte Schmierung (Teflon-Spray) auf Achse kann Reibung reduzieren.
Endmontage & Verpackung
15–20 MinutenVerschraube / verleime letzte Teile fest, reinige Sichtfenster, lege Tokens als Extra in ein kleines Säckchen und verpacke das Produkt schön.
- Mit einem kleinen Einleger die Personalisierungsdetails (z. B. Pflegehinweis) beilegen.
- Für Geschenk: Band und Karte ergänzen.
Markt & Machbarkeit
€160 (Einzelstück, personalisiert; inkl. Gravur & Token-Set)
€44
€116 (Verkaufspreis €160 minus Materialkosten €44 = €116 Bruttomarge, Arbeitskosten separat kalkulieren)
72%5–7 Stunden pro Stück (einzelanfertigung); 3–4 Stunden pro Stück bei Kleinserie mit optimierten Workflows)
Nein
Mittel
Mittel
