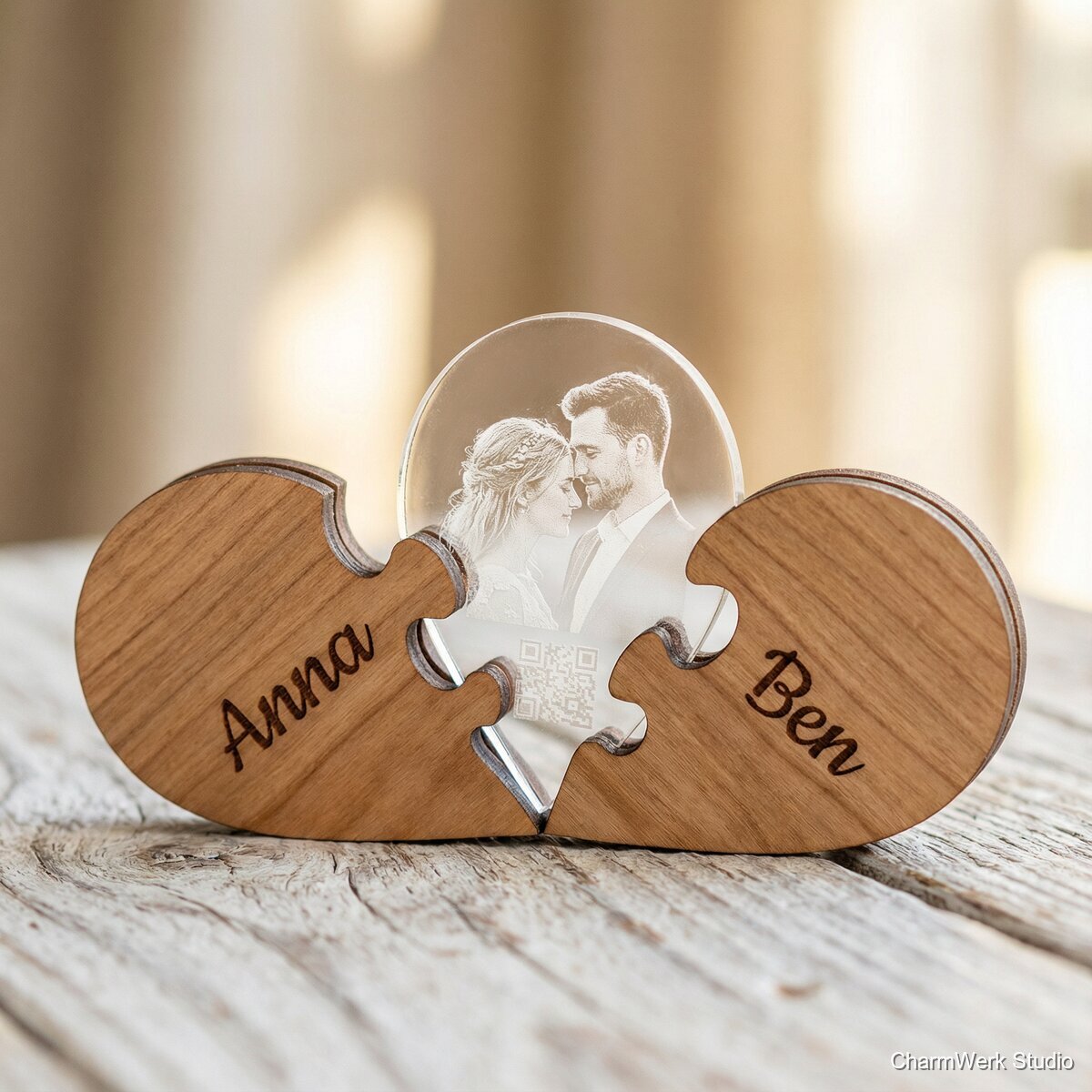

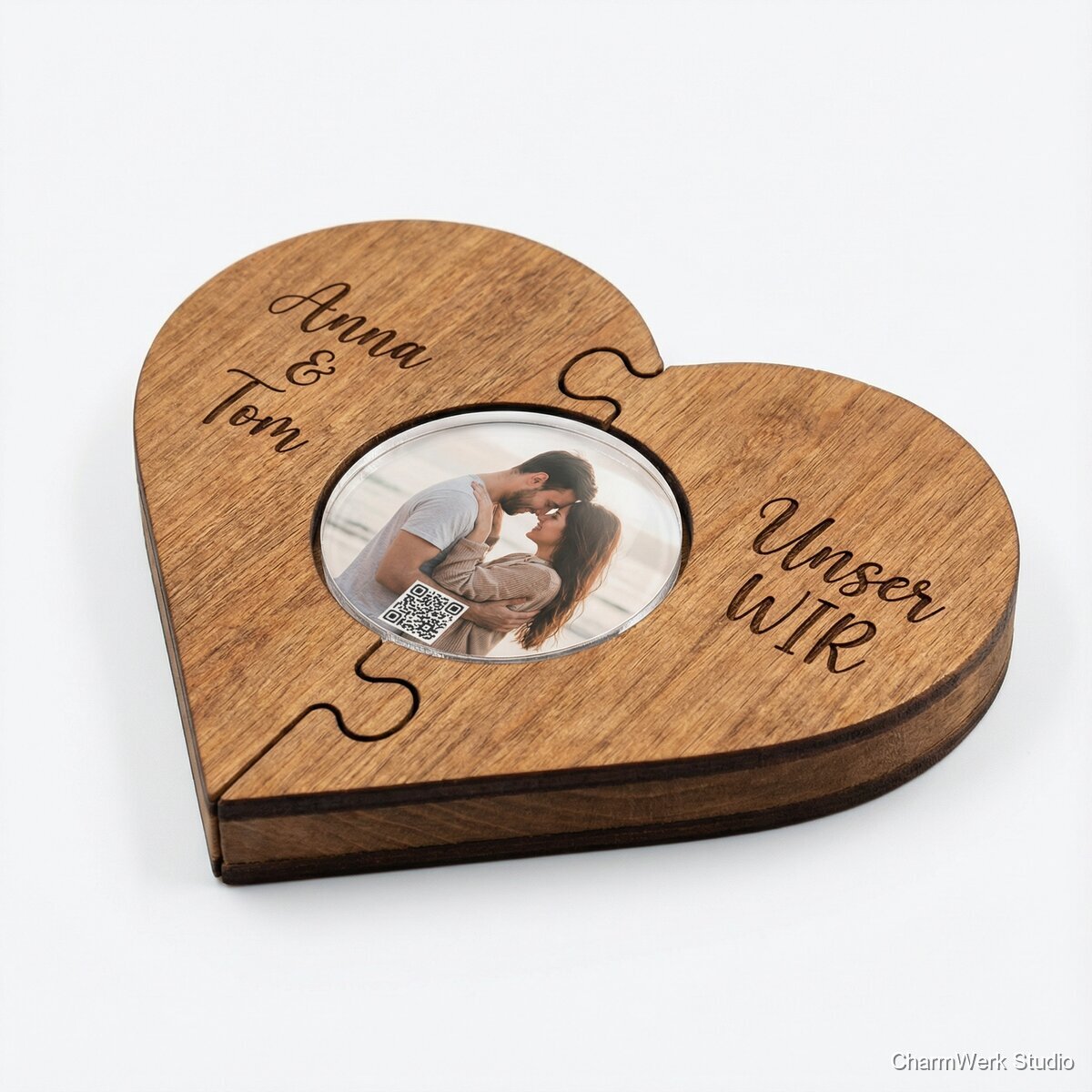

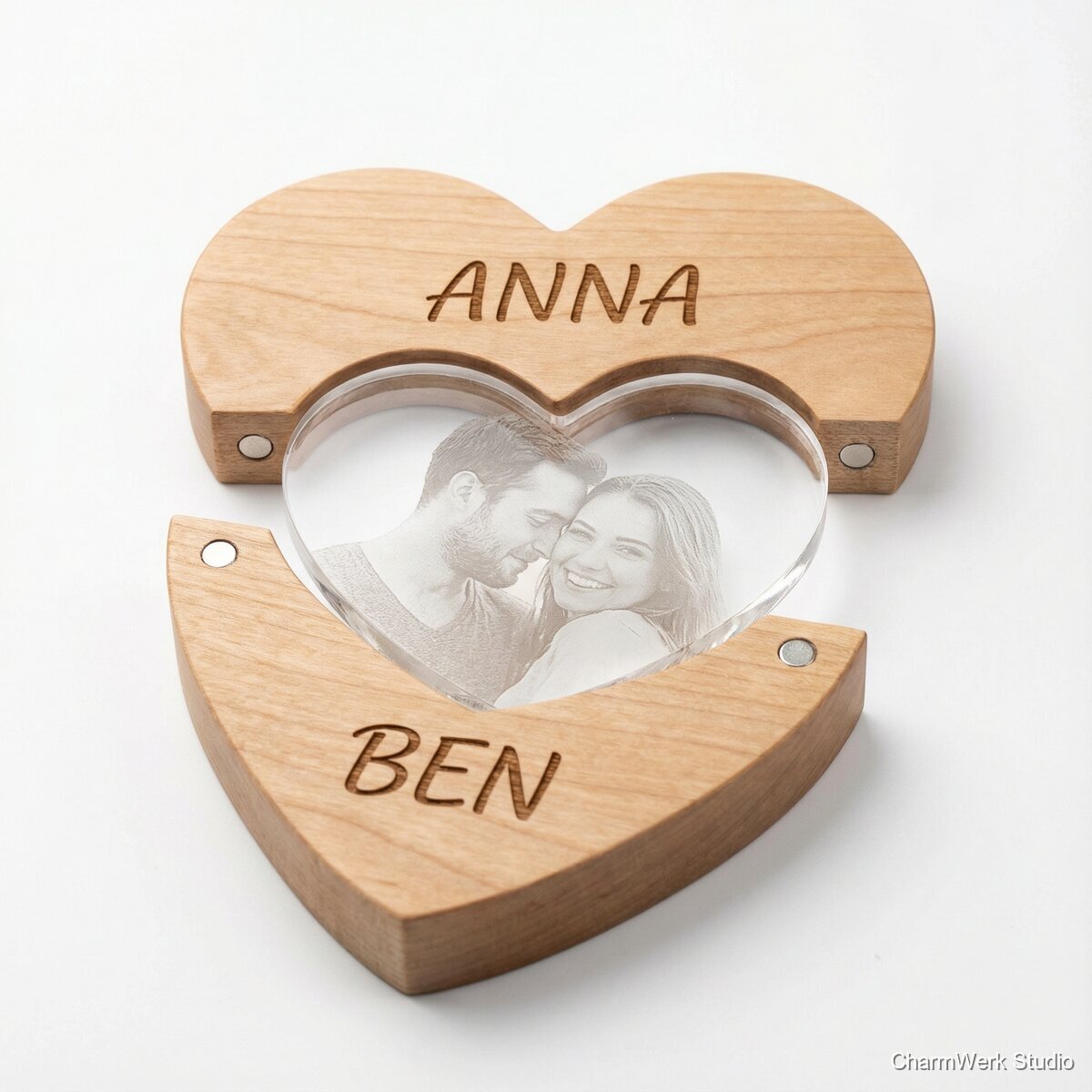

Puzzle-Herz aus Holz mit Acryl-Fotoeinleger
Zweiteiliges Herzpuzzle (CNC) – jede Hälfte trägt einen Namen, erst zusammen ergibt sich eure Botschaft. In der Mitte sitzt ein lasergraviertes Acryl-Foto (oder QR-Code zum Video), das das „Wir“ sichtbar macht, sobald das Puzzle zusammengesetzt wird.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Sperrholz 6 mm (Stück 200 x 200 mm)
1 Stück (pro Geschenk)
€3.50
Acrylplatte 3 mm (klar oder opal) 100 x 100 mm
1 Stück (pro Geschenk)
€3.00
UV-Druck auf Acryl (40–45 mm Rund-Insert, Outsourcing) — alternativ: Acryl QR- oder Foto-Gravur (inhouse)
1 Insert
€6.00
Neodym-Magnete (klein, Paar)
1 Paar (2 Magnete)
€0.40
Sekundenkleber (CA) / Holzleim (kleine Menge)
kleine Tube / 1–2 g Verbrauch
€3.00
Schleifpapier (Körnung 120 / 220) — anteilig
ein paar Blätter (anteilig)
€0.50
Dänisches Öl / Holzfinish (anteil für 1 Stück)
einige ml
€1.00
CNC-Fräser (1/8" Flat End Mill) — anteilig
Nutzungsanteil
€2.00
Masking Tape / Malerkrepp (für Acrylschutz)
ein paar Streifen
€1.00
Benötigte Werkzeuge
- CNC-Fräse (oder Frästisch / Desktop-CNC) optional
- Vektorgrafik-Software (Inkscape, Illustrator) / CAD optional
- Lasergravierer (optional für Gravuren / Acryl-Cut) optional
- Bohr-/Presswerkzeug für Magnete (optional) optional
- Schleifblock, Pinsel/Tuch für Öl optional
- Feinzahn-Säge / Stichsäge (Alternative zur CNC) optional
- Feile / Nadelfeilensatz optional
- Kalibrierwerkzeug / Messschieber optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design & Layout
30–60 MinutenErstelle die Herzform in Vektorform (z. B. 18x16 cm). Unterteile das Herz in zwei Hälften mit verzahnter oder gerader Verbindung (Puzzle-Edge). Platziere auf jeder Hälfte den Textplatz für den Namen (Lasergravur) und ein Innenfach/Markierung für das Acryl-Insert. Wenn QR-Code verwendet wird: generiere hochauflösenden QR (vektor) und platziere ihn auf dem Insert oder in der Mitte.
- Schriftarten so wählen, dass Lasergravur klar bleibt (keine extrem dünnen Linien).
- Vom CNC-Bit erwartete Innenradien berücksichtigen (bit-Ø beeinflusst fillet).
- QR-Code testen (Smartphone) bevor Du ihn finalisierst.
CAM & Werkzeugweg (CNC)
20–40 MinutenImportiere die Vektor-Datei in die CAM-Software (z. B. Fusion360, VCarve). Lege Passkonturen (cutout) für die Herzform fest, sowie Gravurpfade für die Namen (Feingravur) falls in der CNC oder Laser ausgeführt. Bestimme Fräser (1/8" Flat End Mill) und Schnittparameter (Drehzahl, Vorschub). Plane evtl. Taschen für das Acryl-Insert (0.5–1 mm tief) und Bohrungen für Magnete.
- Tiefenfräsungen schrittweise in mehreren Durchgängen planen (6 mm in 2 Durchgängen à 3 mm).
- Nutze ein Sakrificial Board zur Vermeidung von Durchbrüchen.
CNC-Fräsen der Holzhälften
40–80 MinutenSpanen das Sperrholz sicher auf dem Tisch ein. Starte mit Gravurpfaden (Namen, ggf. feine Linien). Anschließend Außenkontur fräsen. Wenn eine Steck- oder Verzahnung vorgesehen ist, fräse mit präzisen Haltepunkten. Bei Bedarf Taschen für Magnete fräsen (Passmaß beachten) und entgraten.
- Vorschub und Drehzahl an Material anpassen, um Ausrisse zu vermeiden.
- Nach dem Fräsen die Teile mit einem feinen Pinsel entstauben, Kanten leicht mit 220er schleifen.
Acryl-Insert vorbereiten (Foto / QR-Code)
15–90 Minuten (bei Outsourcing Wartezeit zusätzlich)Option A (outsourcing UV-Druck): Bestelle oder lasse ein rundes Acryl-Insert (Ø 40 mm) mit UV-Druck (Foto oder QR-Code) anfertigen. Option B (inhouse Laser/Gravur): Schneide das Acryl rund aus, Schutzfolie anlassen, und gravieren/markieren den QR-Code oder ein kontrastreiches Foto-Replikat (besser: Graustufen-Rastergravur auf opalem Acrylic).
- Für Foto: reverse-print (Rückseitig) auf klares Acryl wirkt besonders hochwertig.
- Bei Lasergravur auf Acryl: nutzt opales Acryl für bessere Raster-Resultate.
- Wenn Outsourcing: plane Lieferzeit (1–3 Tage) ein — oder Druckerei-Lokal nutzen.
Finish der Holzteile
20–40 Minuten aktiver Aufwand + Trocknung 30–120 MinutenLeichtes Nachschleifen (220). Kanten brechen (0.5 mm) für angenehmes Griffgefühl. Trage Dünnschicht Dänisches Öl oder matter Lack auf (1–2 dünne Schichten), Trocknungszeit beachten.
- Öl dünn auftragen und überschüssiges Öl nach 5–10 Minuten abwischen.
- Bei schneller Lieferung: wasserbasierter Spraylack kann Trocknungszeit verkürzen.
Einpassen & Montage
15–30 MinutenSetze das Acryl-Insert in die vorbereitete Tasche ein. Befestige (unsichtbar) mit sehr wenig Sekundenkleber oder doppelseitigem Micro-Tape. Für Magnetverschluss: Magnete einsetzen und mit Sekundenkleber fixieren (Polung prüfen!). Abschließende Kontrolle: Passgenauigkeit, Gravurqualität, Kanten.
- Magnete mit Tropfen Sekundenkleber fixieren und Polung vorher testen (zusammenhalten!).
- Klebeflächen sauber, fettfrei und gut positioniert halten.
Qualitätskontrolle & Verpackung
10–20 MinutenÜberprüfe Gravuren, Fotoqualität, Kanten und Spiel der Puzzle-Teile. Verpacke das Geschenk in eine kleine Geschenkbox oder Seidenpapier. Füge Pflegehinweise (Holzöl erneuern) und ggf. Erklärung zum QR-Code bei.
- Ein kleines Info-Kärtchen erhöht die Wertwahrnehmung (Material, Pflege, Personalisierung).
- Fotografiere das fertige Produkt für Shop-Listing.
Markt & Machbarkeit
€59 (empfohlener Einzelverkaufspreis)
€20.40
€38.60
65%3–6 Stunden (Herzstück ≈ 1,5–3 h, Finish & Montage ≈ 1–2 h; Outsourcing kann Lieferzeit hinzufügen)
Nein
Mittel
Mittel
