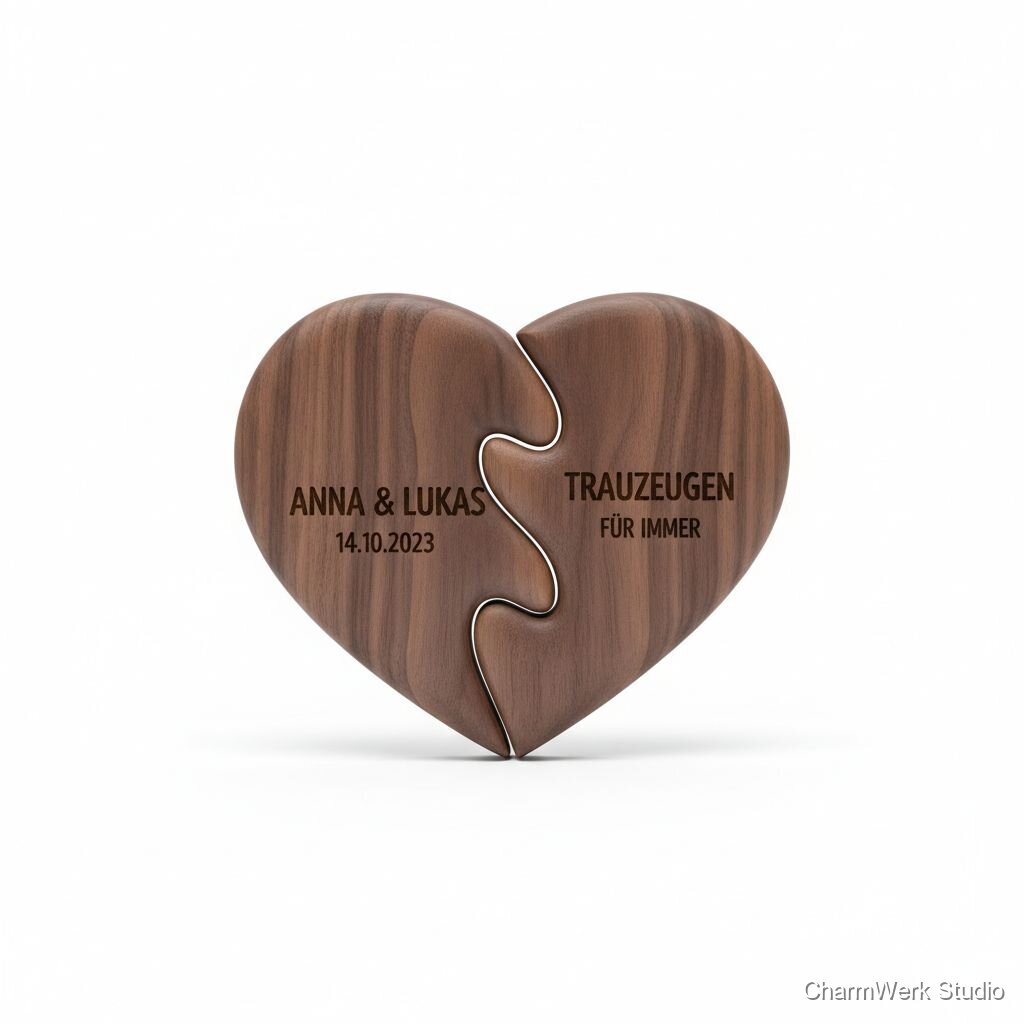

CNC-gefräste Puzzle-Plakette „Zwei Teile – ein Wir“
Eine Holzplakette aus zwei exakt ineinandergreifenden Teilen, jeweils mit Name/Datum graviert oder gefräst. Symbolisch, schlicht und unglaublich emotional – ideal als Geschenk von Trauzeugen.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Massivholz-Brett Nussbaum (200×120×18 mm) oder Eiche (200×120×18 mm)
1 Stück (Stück aus Zuschnitt)
Nussbaum: €18–€26; Eiche: €6–€12
Osmo TopOil / Hartwachsöl (Anteilsverbrauch pro Stück)
ca. 5–10 ml
anteilig €2–€4 (Flasche 125 ml ≈ €12–€18)
Schleifpapier (Körnungen 120, 180, 240, 320)
ein paar Blätter (Verbrauch minimal)
anteilig €0.50–€1
Doppelseitiges Klebeband / Montageband (zum Fixieren auf CNC-Tisch)
kleines Stück
anteilig €0.30–€1
Kleines Magnetset (optional, 3–5 mm Neodym)
2–4 Stück
€1–€3
Verpackung / Geschenkbox + Banderole
1
€1.50–€4
CNC-Fräswerkzeugverschleiß / Bits-Amortisation (V-Tool + 3 mm Fräser)
anteilig pro Stück
ca. €1.50–€4
Benötigte Werkzeuge
- CNC-Fräse (Hobby- bis semiprofessionell, z. B. Shapeoko, XCarve oder vergleichbar) optional
- Ergänzend: Handfräse/Router oder Tischfräse zur Nacharbeit (optional) optional
- Fräser-Set: 60° V-Bit (Gravur), 3 mm 2-flutig Schaftfräser (Profil/Schlicht), 6 mm Upcut (Roughing) optional
- Spannsystem: Schraubzwingen / Klemmleisten oder Vakuumtisch optional
- CAD/CAM-Software: Fusion 360 (kostenfreier Hobby-Use) oder VCarve/Estlcam optional
- Netzhaube / Absaugung (für Staubkontrolle) optional
- Feinschleifblock, Microfasertuch, Pinsel für Ölauftrag optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & Maße festlegen
20–30 MinutenEntscheidung für Größe (empfohlen 200×120×18 mm), Layout skizzieren: Kontur der beiden ineinandergreifenden Teile, Position von Namen/Datum und evtl. Symbol. Schriftart und -größe festlegen.
- Für harmonische Optik Namen/Datum an der Innenseite jeweils auf der halben Fläche platzieren oder an der Außenkante.
- Bedenke Masserichtung: Bei Nussbaum/Eiche die schönsten Flächen nach außen orientieren.
CAD-Modell erstellen (2D/3D)
30–45 MinutenIn CAD (z. B. Fusion 360) die Außenkontur anlegen, dann die Teilungsfuge als exakte Splines/Kurve modellieren, die beiden Teilflächen als separate Körper oder 2D-Sketches definieren. Namen/Datum als V-Carve/Text hinzufügen. Bei der Teilung Toleranz freilassen (siehe Tips).
- Für zuverlässige Passform 0,15–0,30 mm Spaltweite an der Kontaktfläche einplanen (abhängig von Fräserdurchmesser und Maschinenwiederholgenauigkeit).
- Erzeuge zusätzlich eine einfache Test-Probe (z. B. 40×40 mm) um die Toleranz zu prüfen.
CAM-Aufbereitung & Frässtrategie
20–30 MinutenWerkzeugwege anlegen: Roughing mit größerem Fräser, Finish mit 3 mm Fräser; Gravur/Schrift mit 60° V-Bit einplanen. Geschwindigkeit, Zustellung und Spindeldrehzahl an Holzdicke und Fräser anpassen.
- Nutze Lead-In/Lead-Out bei Konturen, um Ausrisse zu minimieren.
- Bei Nussbaum lieber geringere Vorschubwerte und feine Zustellungen für sauberen Schnitt.
Material zuschneiden & spannen
15–25 MinutenBrett auf gewünschtes Außenmaß zuschneiden (falls nicht bereits vorhanden). Werkstück plan schleifen, mit doppelseitigem Klebeband und/oder Zwingen fest auf dem CNC-Tisch fixieren.
- Planheit ist wichtig: Unebenheiten führen zu ungleichmäßiger Gravur.
- Verwende Hilfsaufspannungen (z. B. Sperrholzunterlage) wenn erforderlich.
Testfräsen (Probestück)
20–30 Minuten (inkl. Auswerten)Kleines Teststück (z. B. Probe-Puzzle mit einem Zinken) fräsen, um Toleranz und Gravurtiefe zu prüfen. Passung beurteilen und ggf. CAM anpassen.
- Testen spart Zeit: lieber kurz anpassen als am finalen Stück nachschleifen.
- Beurteile die Passung bei Raumtemperatur; Holz arbeitet mit Luftfeuchte.
Finale Fräsbearbeitung
40–70 Minuten (abhängig von Maschine & Strategie)Komplette Konturen fräsen: Roughing + Finish, Gravur mit V-Bit, eventuell kleine Taschen für Magneten ausfräsen. Teile zur Entnahme sorgfältig freifräsen.
- Überwache den Prozess; stoppe bei ungewöhnlichen Geräuschen (gebrochener Fräser).
- Bei tiefen Gravuren mehrere Durchgänge mit geringerer Zustellung wählen, statt alles in einem Schnitt zu versuchen.
Entgraten & Schleifen
20–30 MinutenKanten mit 120er–240er schleifen, dann feinschleifen 320er. Kanten leicht Fasen (0.3–0.8 mm) für haptisch angenehmen Griff. Gravur vorsichtig mit feinem Schleifvlies reinigen.
- Schleif immer in Faserrichtung, um Bruchkanten zu vermeiden.
- Bei Nussbaum mit leichter Hand schleifen, um Farbton nicht zu stark abzutragen.
Finish auftragen & Polieren
30–45 Minuten aktiv + 2–6 Stunden Trocknungszeit (je nach Produkt)Öl (z. B. Osmo TopOil) dünn auftragen, einziehen lassen und überflüssiges Öl abnehmen. Nach Trocknung ggf. zweiter Auftrag. Bei Lack kurze Oberfläche leicht anschleifen und zweiten Lackaufstrich.
- Für schnelle Lieferung kann ein dünner Ölauftrag ausreichend sein; für maximale Beständigkeit 2 Schichten einplanen.
- Vermeide klebrige Oberflächen: überschüssiges Öl gut abwischen.
Endkontrolle & Verpackung
10–20 MinutenPassung prüfen, Gravuren lesen, Übergänge kontrollieren. Optional Magnete einkleben und testen. Produkt fotografieren und in Geschenkbox verpacken.
- Hier entscheidet das Finish: ein sauberer Kantenbruch wirkt hochwertig.
- Beschrifte Verpackungsbanderole mit Namen/datum für persönliche Note.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
€129 (empfohlener Einzelverkaufspreis für personalisiertes Paar-Plakette, Premium-Holz: Nussbaum)
€25–€35 (abhängig von Holzart; Nussbaum am teureren Ende)
≈ €31 (bei Verkauf €129. Kalkulation: Material €28 + anteilige Arbeits-/Overheadkosten kalkuliert = ca. €98 Gesamtkosten → Reingewinn ≈ €31).
24%3–4 Stunden (Arbeitszeit ~3 Stunden, plus Trocknungszeiten für Finish)
Nein
Hoch
Mittel
