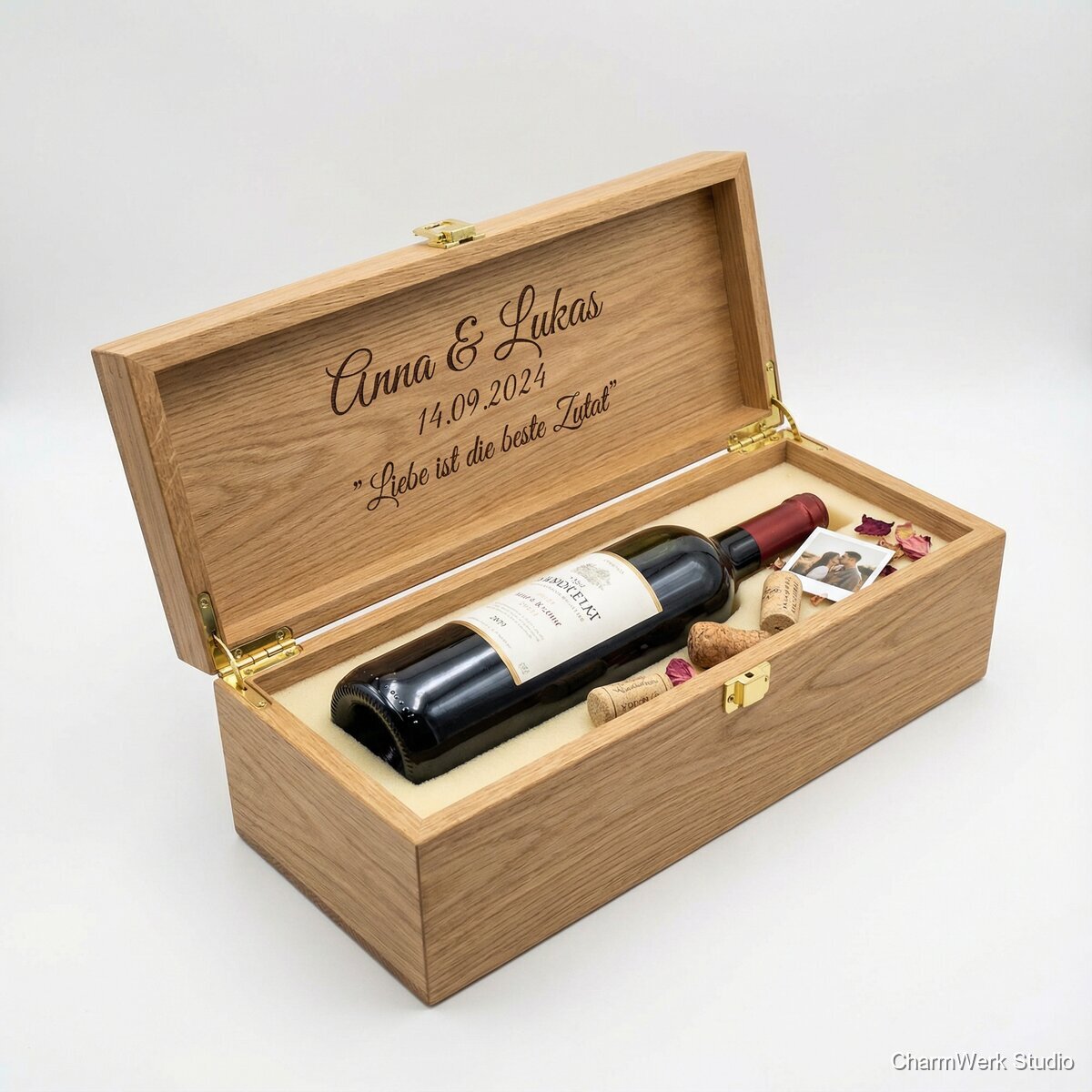

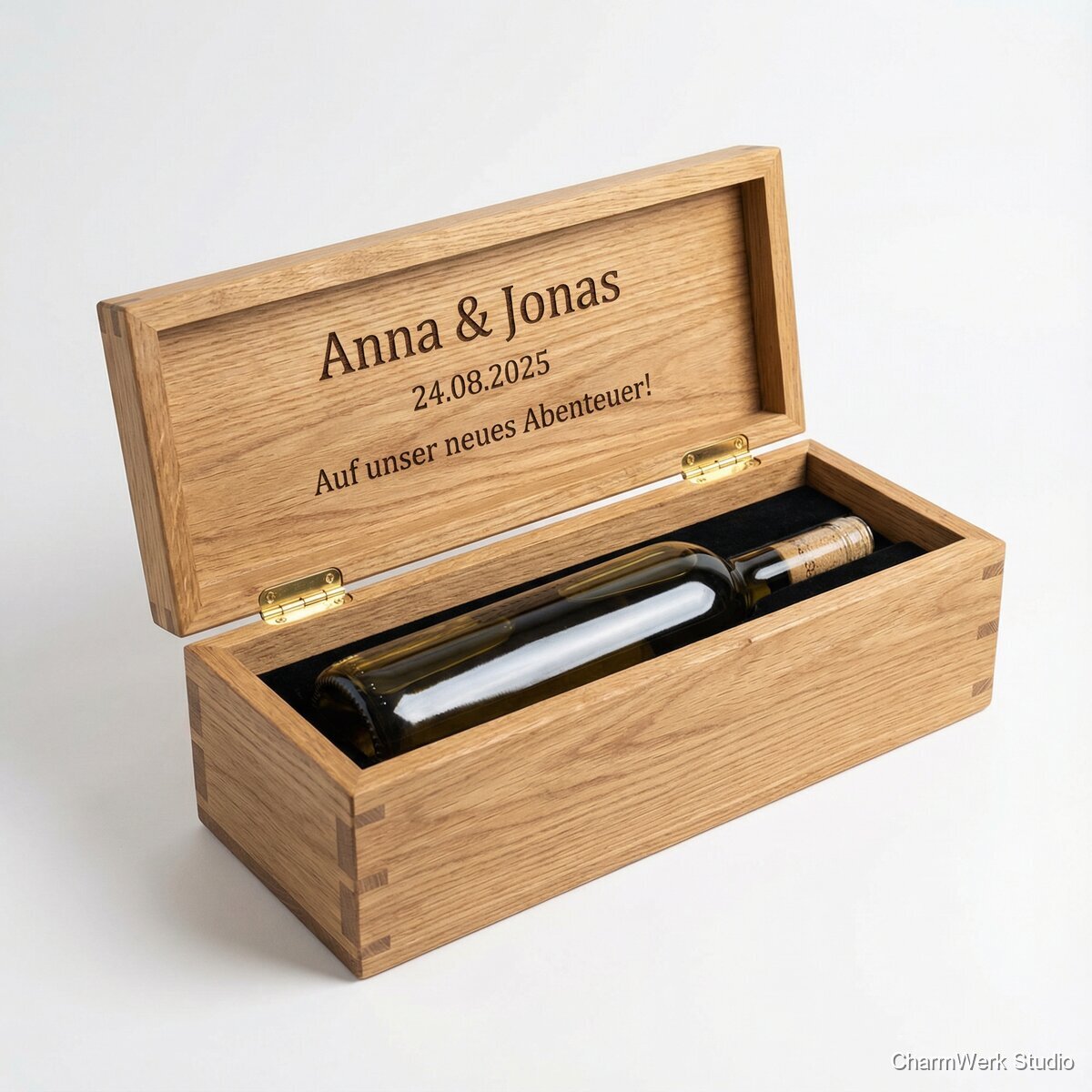

CNC-gefräste Wein-/Sektkiste mit Flaschenbett
Eine Massivholz-Kiste mit passgenau gefrästem Flaschenbett und Deckelgravur (Namen, Datum, Spruch). Sie inszeniert die Hochzeitsflasche perfekt und wird später zur Erinnerungsbox für Korken, Fotos und kleine Andenken.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholzplatte Eiche, 18 mm (zuschnitt: ca. 400×200 mm bis 500×200 mm)
1 (reicht für Seiten, Deckel, Flaschenblock)
€35–60 (je nach Holzqualität)
Massivholzplatte Kiefer, 18 mm (Alternative)
1
€10–25
Birke-Multiplex / Sperrholz 6 mm (Boden)
1 Zuschnitt 360×150 mm
€6–12
Messingscharniere (paar) – kleine verdeckte oder sichtbare Version
1 Paar
€6–15
Neodym-Magnete (optional verdeckter Verschluss)
2
€3–6
Holzleim (D3, PVA) und Holzschrauben (klein)
Leim 250 ml, Schrauben 20 St.
€6–8
Sandpapier Sortiment (80–240, Schleifklotz)
ein Set
€6–10
Finish (Osmo TopOil oder Hartöl) 0,125–0,25 L
1 Dose
€12–22
Optional: Filz-/Samt für Innen (Stoffrest)
ca. 200×150 mm
€4–8
Optional: Leder- oder Messinggriff (Ziergriff)
1
€8–20
Verpackung / Geschenkband
1 Geschenkpackung
€3–6
Benötigte Werkzeuge
- CNC-Fräse (z. B. Desktop 6040 / 3018 oder größer) mit passender Spannvorrichtung
- Fräser: 6 mm Upcut/Downcut Spirale (2-Flöten) für Taschen & Außenkontur
- Fräser: 3–4 mm VHM für Feinpassagen / Profil
- Ballnose-Fräser 3–4 mm (falls 3D-Rundung im Flaschenbett gewünscht) optional
- Spannzangen, Schraubstock / Vakuumtisch oder doppelseitiges Klebeband
- Lasergravierer (für Deckelmotiv) – alternativ CNC-Gravur mit V-Bit
- Akku-/Schrauber, Forstnerbohrer (für Führungen), Laubsäge / Bandsäge (für Grobzuschitt)
- Exzenterschleifer / Multitool und Handschleifer
- Pinsel / Lappen für Ölfinish, Kantenrunder (Feile / Raspel)
- Feinmeßwerkzeuge: Schieblehre, Metallwinkel, Lineal
- Schutzausrüstung: Gehörschutz, Schutzbrille, Staubmaske
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Design & Vermassung
45–90 MinutenErstelle eine 3D-Konstruktion in Fusion 360 / Fusion / SolidWorks: Außenmaße, Boden, Deckel, Flaschenbett (Kontur digital an Standard-Flaschenprofil anpassen). Lege Aussparungen für Korkenfach oder Fotos fest. Erstelle Explosionsansicht für Verklebung/Verbindungen (z. B. Stoss- oder Zinkenverbindung).
- Miss die konkrete Flasche (Länge, max. Durchmesser, Hals), die verpackt werden soll.
- Plane Toleranzen: Innenlänge = Flaschenlänge + 5–10 mm, Nest-Durchmesser = Flaschendurchmesser + 2–3 mm (für Polster/Filz).
CAM: Werkzeugwege erzeugen
30–60 MinutenLege Frässtrategien fest: 2D-Außenkontur-Rauh und Finish, Taschen für Flaschenbett (Rauh 6 mm Fräser, Finish 3–4 mm oder Ballnose für 3D). Füge Bohrungen für Scharniere und Montagehilfen hinzu. Simuliere Durchgänge und prüfe Einspannstrategie (einseitig vs. doppelseitig).
- Für saubere Innenkonturen: mehrere dünne Tiefenzüge (DOC 2–4 mm) statt einen großen.
- Bearbeite zuerst sensible Innenstrukturen (Nest), dann Außenkonturen, damit Fixierung sicher bleibt.
Materialzuschnitt & Aufspannung
15–30 MinutenRichte das Holzstück zu (Längs-/Querausrichtung, Frischzuschnitt) und befestige es sicher auf dem Spoilboard oder mit Vakuumtisch / doppelseitigem Klebeband und Schraubzwingen. Richte Nullpunkt exakt aus (Ecke oder Mitten).
- Bei schmalen Teilen: Lagerholz (Auflager) unterlegen, damit Fräser nicht in die Spannzange schlägt.
- Beschrifte Fassseite (oben/unten) für spätere Orientierung.
CNC-Fräsen: Flaschenbett & Details
60–150 Minuten (abhängig von Frästiefe & Maschine)Starte mit rauher Taschenbearbeitung (6 mm Fräser) und arbeite mit Feinpassagen (3–4 mm VHM oder Ballnose) nach. Prüfe Zwischendurch Passform mit Flasche. Fertige alle Innentaschen, Bohrungen und Nuten.
- Spindeldrehzahl und Vorschub an Material anpassen: z. B. bei 18 mm Eiche mit 6 mm Fräser: 12–18k RPM, Vorschub 300–800 mm/min, Schnitttiefe pro Durchgang 2–4 mm (maschinenspezifisch).
- Verwende Frischluftabsaugung, mache kurze Pausen zur Kontrolle und Spanentfernung.
Grob- und Feinschnitt Boden/Deckel & Gravurvorbereitung
20–40 MinutenSäge oder fräse Boden und Deckel. Bereite Deckel für Gravur vor (glatte, staubfreie Oberfläche). Falls Gravur per Laser: ausrichten und Testgravur an Restholz machen.
- Für sehr dunkle Gravur auf Eiche evtl. leichtes Vorölen im Gravurbereich testen (ergebnisabhängig).
- Bei CNC-Gravur V-Bit verwenden (Tiefen-/Kontrastanpassung).
Sanding & Feinbearbeitung
30–60 MinutenKanten brechen, innen und außen bis 240er schleifen. Feinarbeiten an den Aussparungen, evtl. kleine Handmeißel für Ecken nutzen.
- Benutze Schleifklotz für planere Flächen; in Nest-Bereichen kleinflächige Handschleifer.
- Auf Holzstaub achten und vor Finish-Öluntersuchungen entfernen.
Zusammenbau & Montage
30–60 Minuten (zuzüglich Leim-Aushärtezeit)Verklebung der Korpusverbindungen (Leim & Zwingen), Boden einsetzen (falls in Nut), Scharniere auf Maß anbringen, Magneten oder Riegel montieren. Test: Deckel schließt sauber.
- Vorbohren für Schrauben, um Rissbildung zu vermeiden.
- Scharniere am Besten zuerst mit dünnen Leisten testen, um exakte Lage zu bestimmen.

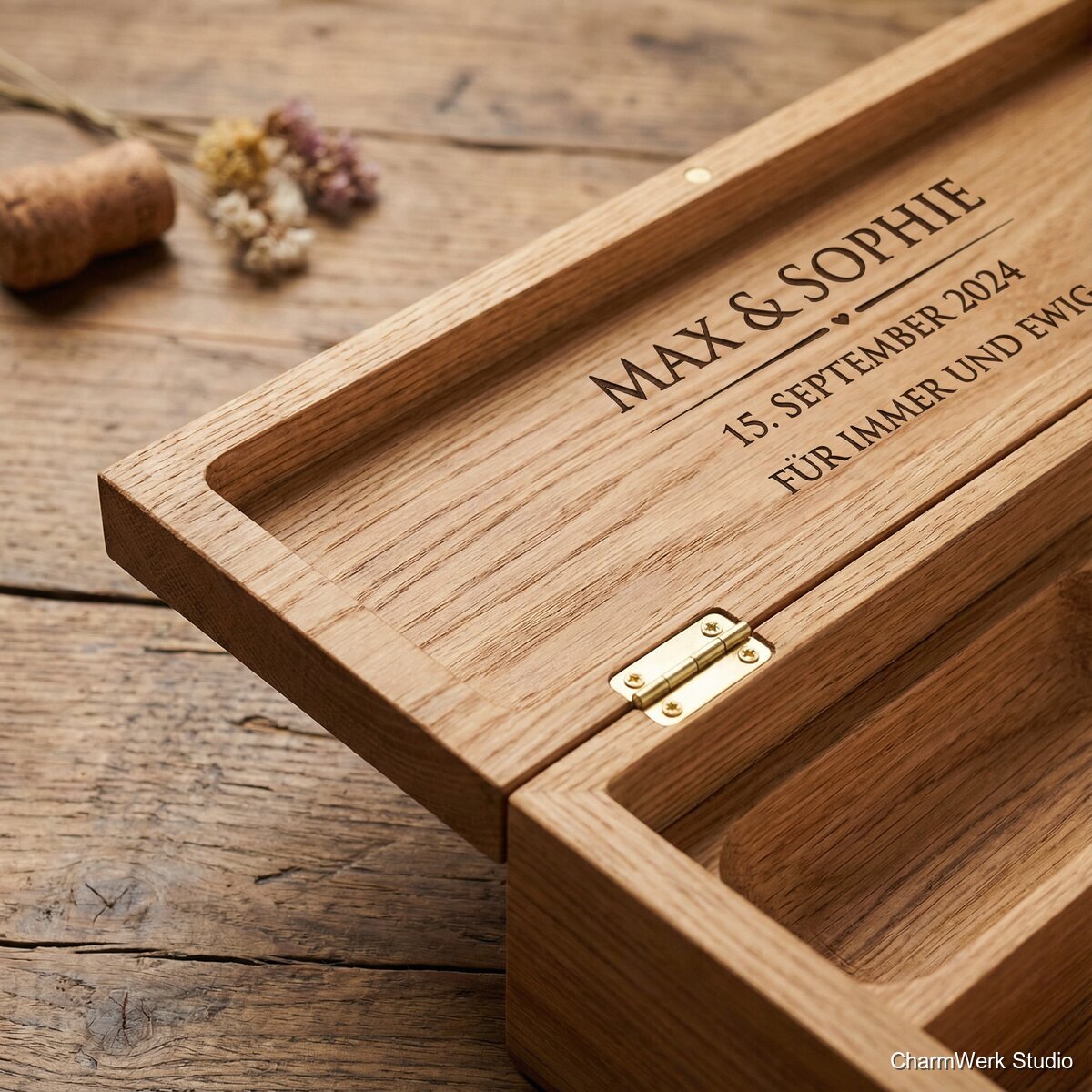

Deckelgravur (Laser oder CNC)
10–30 Minuten (je nach Motiv und Maschine)Gravur in hoher Auflösung durchführen (Laser: <0,1 mm Raster möglich). Kontrolliere Positionierung und Kontrast.
- Bei Laser: Verwendung einer Schutzmatte / Schattenrahmen für sauberen Rand.
- Bei komplexen Motiven: zuerst Probegravur an Restholz machen, um Skalierung & Dichte zu prüfen.
Finish-Auftrag & Endmontage
30–60 Minuten (+ Trocknungszeit: 4–24 Stunden je nach Produkt)Ölfinish in 2 dünnen Schichten auftragen (je Schicht 10–15 Minuten Arbeitszeit + Trocknungszeit). Optional Filz einlegen, Polster anbringen, finale Reinigung.
- Öl sparsam aufbringen und gut verreiben, Überschuss abnehmen.
- Erste Stunde nach Auftrag nochmals mit feinem Tuch nachpolieren, um Kleberreste/Staubeinschlüsse zu entfernen.
Qualitätskontrolle & Verpackung
15–30 MinutenFunktionstest (Scharnier, Verschluss), Sichtprüfung der Gravur, finale Reinigung, Geschenkverpackung vorbereiten.
- Erstelle ein kleines Pflegeblatt (z. B. Hinweise zum Nachölen) für den Kunden.
- Schütze Gravurfläche bei Versand mit dünnem Papier oder Folie.
Markt & Machbarkeit
€349 - €449 (empfohlen: €399 für hochwertige Eiche-Version mit Gravur und Messingbeschlägen).
Typisch: €65–85 (Eiche-Variante). Kiefer-Variante: €35–50.
€154 (bei Verkaufspreis €399; Berechnung: €399 - Material €70 - angenommene Arbeitskosten 7 h × €25/h = €175 → Marge = €399 - €245 = €154).
39%Aktive Fertigungszeit 5–9 Stunden (je nach Feinschliff & Personalisierungsaufwand).
Nein
Hoch
Mittel
