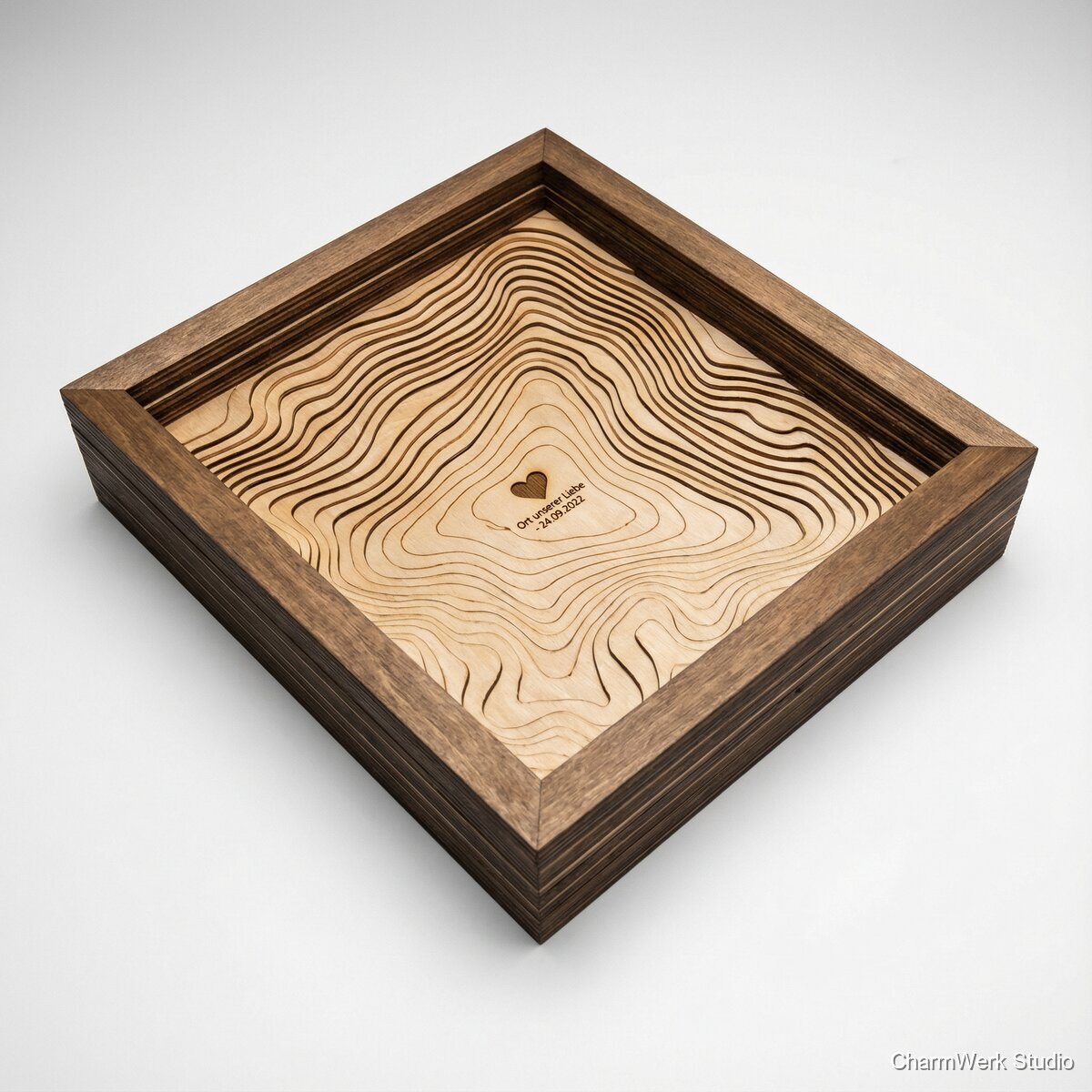

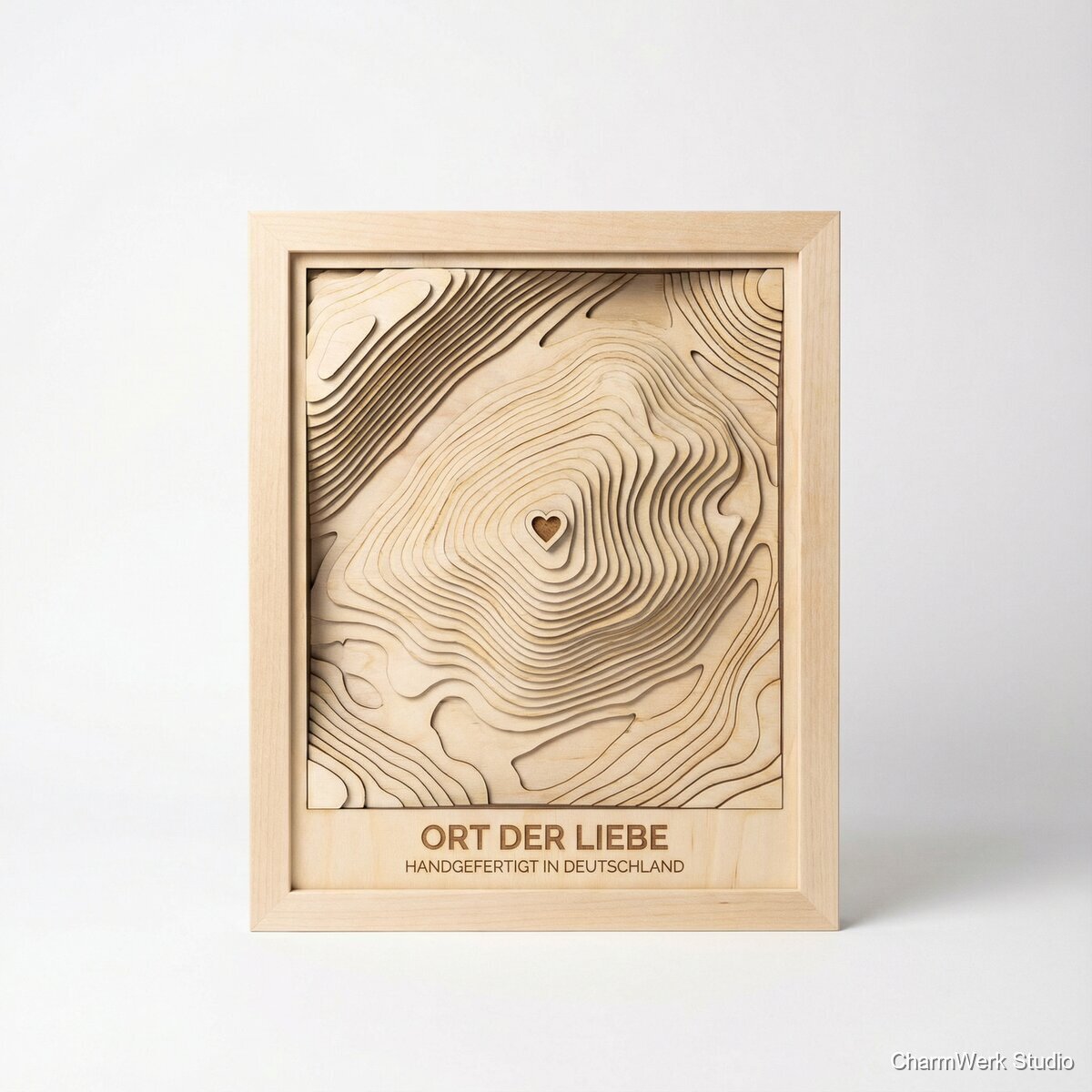

Topografische „Ort der Liebe“-Karte als 3D-Holzbild
Ein mehrlagig gefrästes Holzbild mit Höhenlinien/Topografie rund um den Ort des Kennenlernens, Antrags oder der Hochzeit. Die Karte wirkt wie ein Kunstobjekt – und erzählt trotzdem eine sehr persönliche Geschichte, ohne viele Worte.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex 3 mm (zuschnitt für Projekt: ~10 Stück 300×400 mm)
10 Platten oder Zuschnittspaket
≈ 25,00 € (Anteil aus einer Multiplex-Platte / Zuschnitt)
Birke Multiplex 6 mm (Rücklage / Stabilität)
1 Platte 300×400 mm
≈ 6,00 €
Furnierleisten / Rahmenleisten (oder fertiger Schattenfugenrahmen)
Satz passend für 30×40 cm
≈ 25,00 €
Holzleim (PVA) + ggf. Kontaktkleber für Fixierung während Pressen
kleine Gebinde (250–500 ml)
≈ 6,00 €
Klaröl / Holzöl (z. B. Osmo) oder matter Klarlack (Spray/Brush)
kleine Dose / Spray
≈ 12,00 €
Schleifpapier (P80, P120, P240, P320 Pack)
Pack
≈ 6,00 €
Ausrichtdübel (Holzdübel Ø3–4 mm) oder kleine Passstifte
Satz (20–50 Stück)
≈ 3,00 €
Klebeband / doppelseitiges Klebeband / Montageband
Rollen
≈ 4,00 €
Optionale Acrylabdeckung (Schutzscheibe) 30×40 cm
1
≈ 12,00 € (Optional)
Beschriftung (Lasergravur-Service oder Transferfarbe) / Pigmentpaste
kleine Menge
≈ 4,00 €
Verpackung (Schutzkarton, Füllmaterial)
1
≈ 5,00 €
Benötigte Werkzeuge
- CNC-Fräse (Hobby-/Profi) mit geeignetem Arbeitsfeld (mind. 400×300 mm) optional
- Spindel/Fräser: Ø3 mm Upcut/Spiral, Ø6 mm Abflach-Fräser, V-Bit (für Gravur) optional
- CAD/GIS-Software: QGIS (DEM-Verarbeitung), Inkscape / Illustrator (Vektoren), Fusion 360 oder VCarve (CAM) optional
- Saug- oder Vakuumtisch / Schraubzwingen und Zwingenleisten optional
- Bohrmaschine / Ständerbohrmaschine (für Ausrichtdübel) optional
- Exzenterschleifer / Handschleifer, Schleifklotz optional
- Lasergravierer (optional für Text/Koordinaten) optional
- Feine Pinsel, Spatel, Feuchtlappen optional
- Dreibackenspannzange, Messschieber, Winkel optional
- Atemschutz, Absaugung, Gehörschutz optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Datenbeschaffung & Wahl des Maßstabs
30–60 MinutenDEM (SRTM, AW3D oder lokale Höhenmodelle) für die Zielkoordinate herunterladen. Maßstab wählen (bei 30×40 cm typ. 1:5.000–1:20.000, abhängig von Geländegröße). Entscheidung über Höhenlinienabstand (z. B. 5 m).
- Wähle einen Maßstab so, dass markante Geländeformen klar erkennbar bleiben.
- Für sehr flaches Gelände kleinere Höhenintervalle wählen, sonst wirkt die Karte platt.
Höhenschichten erzeugen (QGIS)
45–90 MinutenDEM in QGIS einlesen, Contour-Tool benutzen (Ebenenintervall z. B. 5 m). Konturen als Vektor exportieren (SVG oder DXF).
- Konturen gegebenenfalls generalisieren (Vereinfachen), um unnötig feine Details zu vermeiden.
- In urbanen Gebieten Gebäude/Linien filtern, falls unerwünscht.
Vektorbereinigung & Layer-Aufteilung
60–120 MinutenSVG/DXF in Illustrator/Inkscape bzw. Fusion 360 importieren. Inseln entfernen, Linien auf geschlossene Polygone bringen (jede Kontur wird eine Lage). Ebenen in Reihenfolge vom tiefsten Tal (unten) bis Gipfel (oben) ordnen.
- Behalte nur zusammenhängende Flächen; kleine Flächen unterhalb einer Mindestgröße entfernen.
- Mindestens drei Ausrichtungspunkte (Dübellöcher) pro Lage vorsehen, um präzises Stacken zu gewährleisten.
CAM & Nesting
30–60 MinutenVektor-Dateien für jede Lage in CAM-Software importieren. Nesting auf Material zuschneiden, Werkzeugpfade erstellen (Plasmak, Frästiefe = Materialstärke). Tabs und Innen/ Außen-Schnitte definieren.
- Verwende für 3 mm-Birke einen Ø3 mm Upcut Spiralfräser; setze kleine Tabs (1–1,5 mm), gut positioniert.
- Testlauf / Simulation immer durchführen.
Testfräsen (Versuchsplatte)
15–30 MinutenErstelle eine kleine Testkontur aus derselben Materialcharge, um Schnittparameter, Sauberkeit und Passgenauigkeit zu prüfen.
- Messen: Nach dem ersten Schnitt prüfen, ob die Bohrungen/Dübel mit den geplanten Ausrichtstiften passen.
- Bei Ausfransen Schneidgeschwindigkeit reduzieren oder Fräser wechseln.
Fräsen der Lagen
60–150 Minuten (abhängig von Stückzahl und Maschine)Alle Lagen nacheinander fräsen. Jede Lage mit Beschriftung/Nummerierung auf der Unterseite versehen (z. B. 1..10) und Passbohrungen (Dübel) fräsen.
- Sauge die Späne aktiv ab; arbeite mit stabiler Spannvorrichtung/Vakuumtisch.
- Beschrifte die Unterseiten direkt nach dem Fräsen, um Verwechslungen zu vermeiden.
Nachbearbeitung: Entgraten & Schleifen
45–90 MinutenTabs entfernen, Kanten mit Schaber/Feile säubern, feiner Schliff (P120→P240→P320). Kanten leicht brechen (Rundung 0,5–1 mm).
- Arbeit mit Körnung schrittweise verfeinern, besonders an sichtbaren Kanten.
- Suche nach kleinen Spänen oder Splinter an Konturen; mit feinem Sandpapier nacharbeiten.
Ausrichtdübel bohren & probeweise Zusammenfügen
15–30 MinutenPassstifte / Dübel in die vorgesehenen Löcher setzen und die Lagen probeweise aufeinander legen, um exakte Passform zu prüfen.
- Bevor geleimt wird, alles trocken einpassen und ggf. Korrekturen markieren.
- Bei minimaler Spielpassung Dübel leicht anschleifen.
Verkleben / Pressen
45–75 Minuten (plus Trocknungszeit 1–2 h je nach Leim)Schicht für Schicht mit Holzleim bestreichen (nur an Kontaktflächen) und mit Ausrichtungshilfen stapeln. Mit Zwingen und Leisten oder mit Vakuumpressung fixieren. Überschüssigen Leim sofort abwischen.
- Nicht zu viel Leim verwenden, sonst quillt er zwischen Lagen hervor.
- Saubere Leimfugen garantieren gleichmäßiges Finish.
Feinschliff & Finish
45–75 Minuten (plus Trocknungszeit für Öl/Lack)Nach vollständigem Trocknen Kanten erneut feinschleifen, Oberfläche entfetten und Öl/Lack auftragen (evtl. zwei Schichten Öl). Falls gewünscht: Text/Ort lasergravieren oder mit Pigmentpaste füllen.
- Öl betont Holzstruktur; Klarlack schützt stärker und erlaubt matten/glänzenden Look.
- Bei farbiger Kantenakzentuierung vor dem Verleimen diese Bereiche maskieren.
Rahmung & Montage
30–45 MinutenSchattenfugenrahmen fertigen oder anbringen, Rückwand montieren, Aufhängung anbringen. Optional Acrylschutzscheibe einschieben.
- Ein leichter Abstand (Schattenfuge) lässt das Relief besser wirken.
- Stabile Aufhängung verwenden, da Gewicht >2 kg.
Qualitätskontrolle & Verpackung
15–30 MinutenEndkontrolle (Farbton, Kanten, Gravur), Schutzfolie anbringen und sicher verpacken.
- Fotodokumentation für Kunden (Vorher/Nachher) ist hilfreich für Produktportfolio.
- Verpacke mit ausreichend Kantenschutz bei Versand.
Markt & Machbarkeit
€499 – €999 (empfohlener Richtpreis für 30×40 cm: €699 bei hoher Personalisierung und sauberer Verarbeitung)
≈ €95,00 (Standardset; inkl. Rahmung und Kleinteile; ohne Maschinenkosten)
≈ €154 (bei Verkaufspreis €699; Rechnung: Verkauf €699 – Material €95 – kalkulatorische Arbeit/Herstellkosten €450 ≈ Gewinn €154)
22%8–12 Stunden reine Arbeitszeit (Trocknungszeiten exkl.)
Nein
Mittel
Mittel
