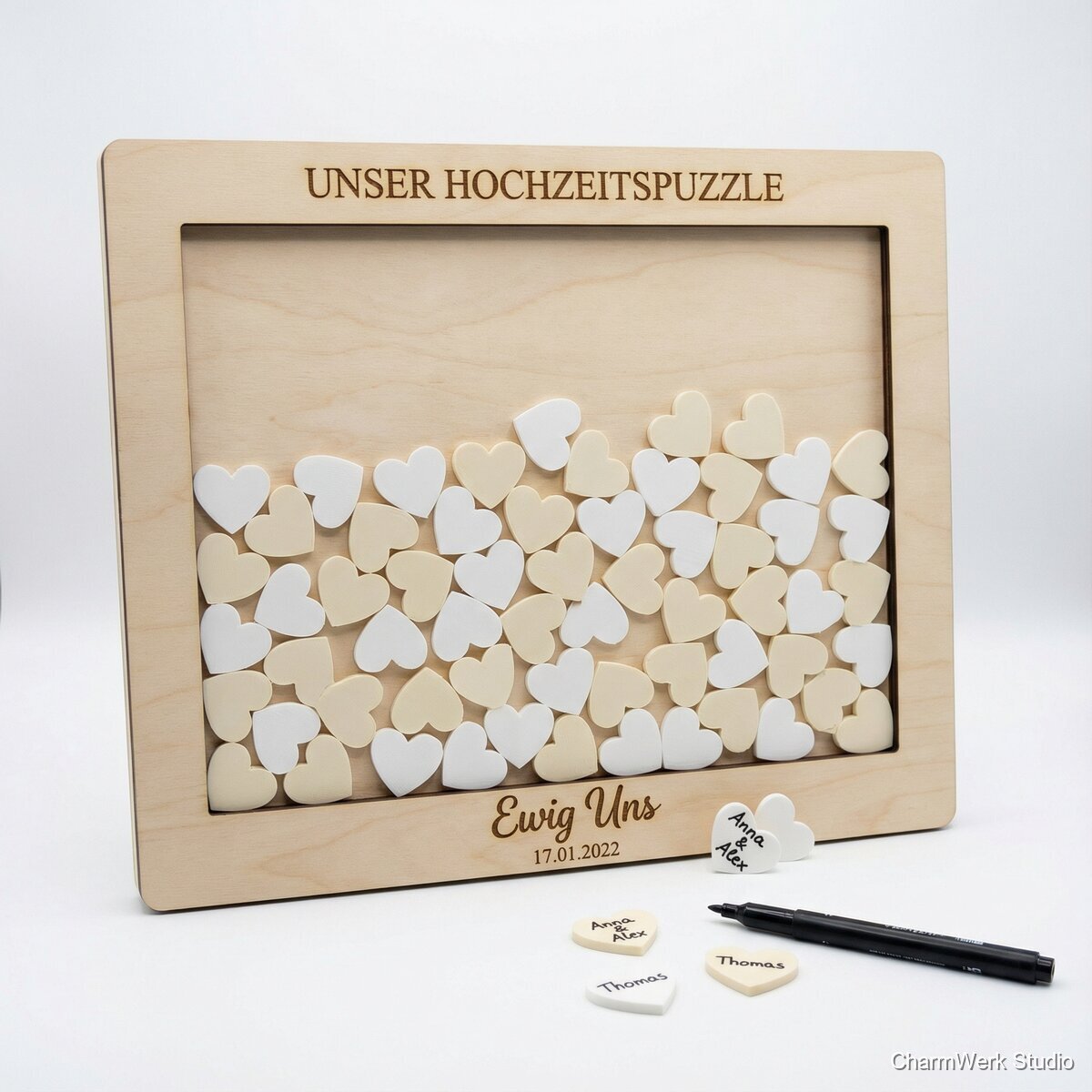

Hochzeits-„Gästebuch“-Rahmen mit 3D-Puzzle-Herzen
Ein großer Rahmen aus Holz (CNC oder gelasert) enthält kleine 3D-gedruckte Herz-Puzzleteile, auf die Gäste ihre Namen schreiben können. Das Paar setzt die Herzen später zusammen – ein lebendiges Erinnerungsbild, das die Gäste wirklich „mitbaut“.

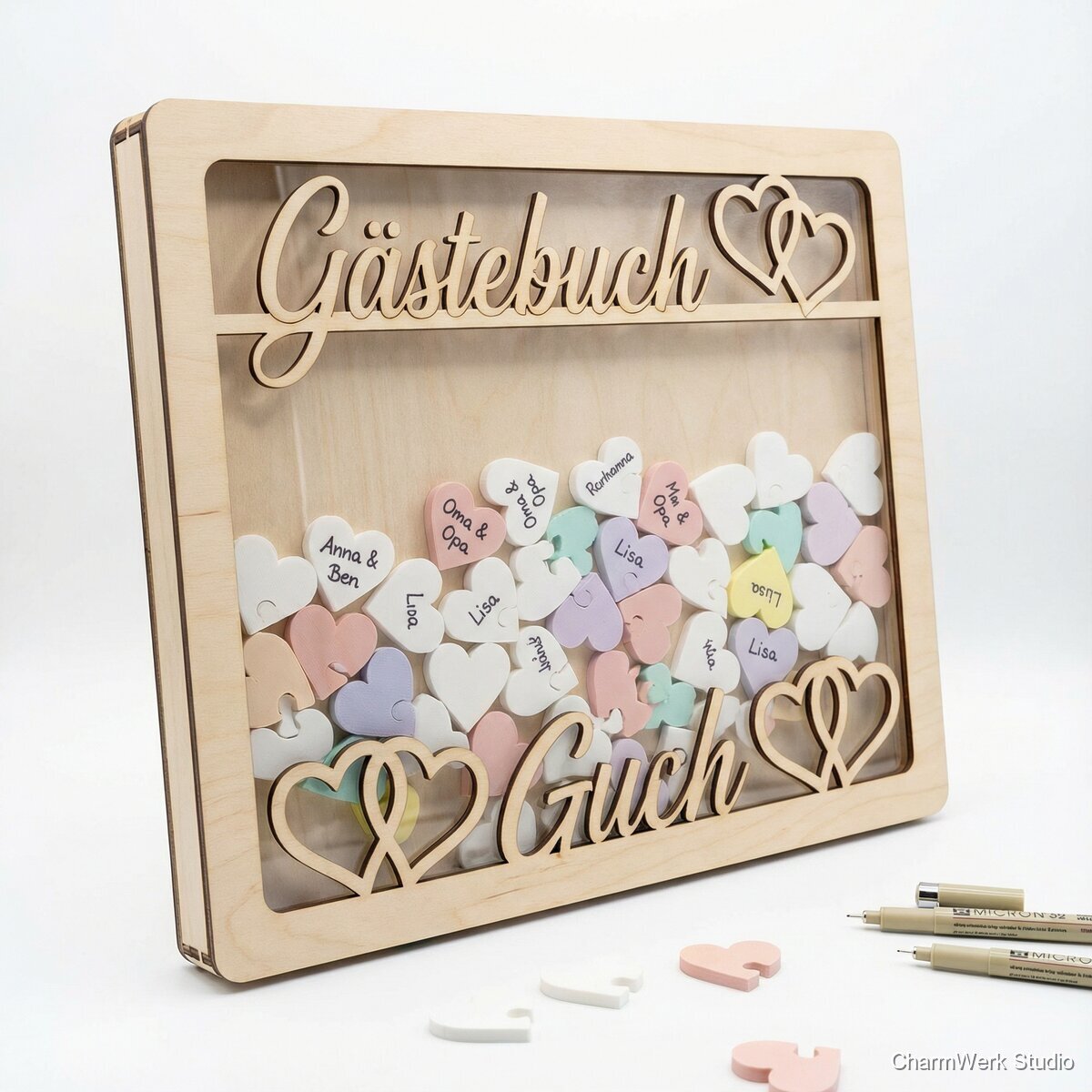

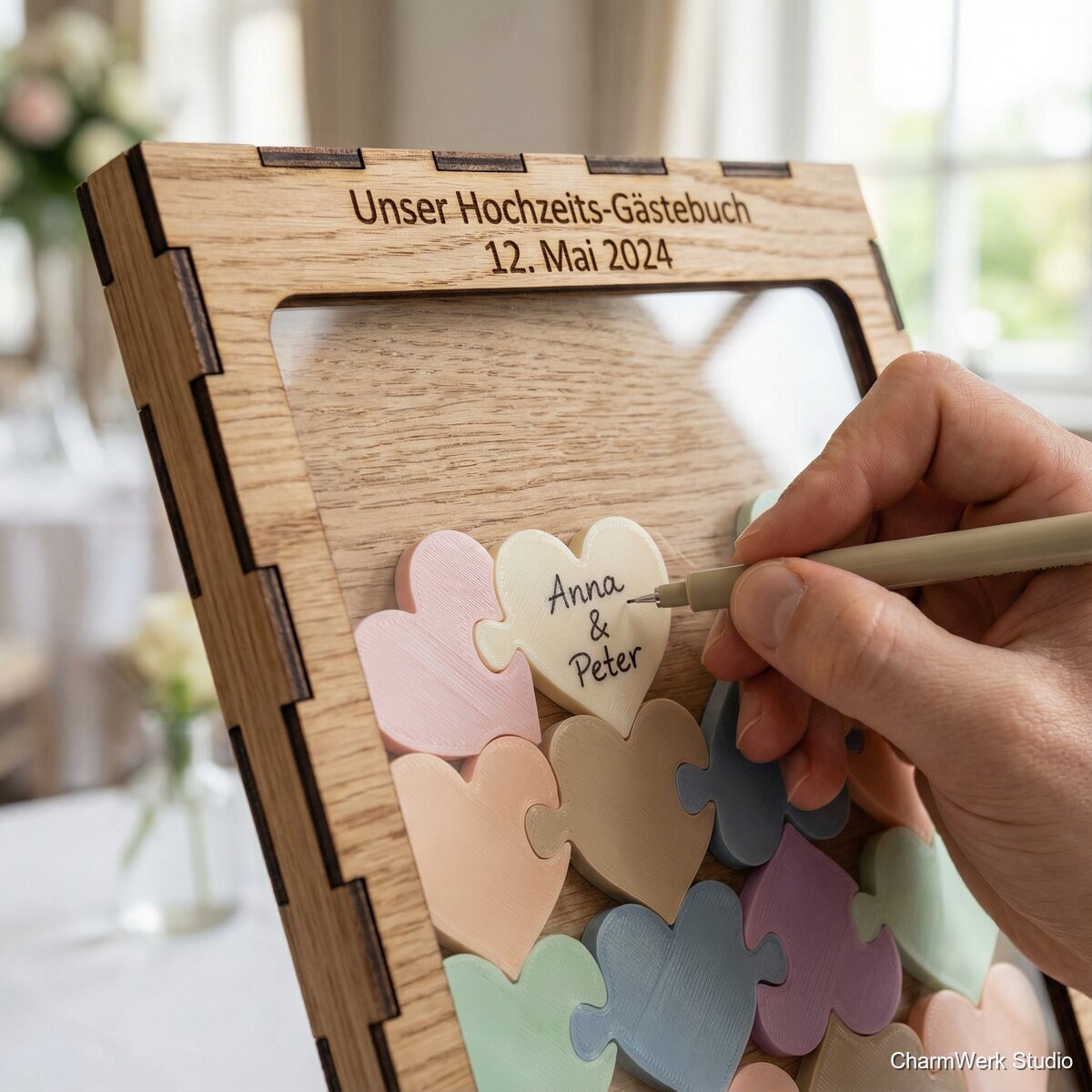

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Sperrholz 18 mm (zuschnitt 50x70 cm)
1 Zuschnitt
12,00 €
Sperrholz/Rückwand 4–6 mm (50x70 cm)
1 Zuschnitt
4,00 €
PETG-Filament (1 kg) – Verbrauch ca. 350–500 g je nach Anzahl/Größe der Herzen
ca. 400 g (von 1 kg Rolle)
ca. 9,00 € (anteilig, Rolle ~22–25 €)
Optional: Acrylglas klar 3 mm (50x70 cm) - Schutzscheibe
1
ca. 12,00 € (optional)
Holzleim + kleine Schrauben / Zwingen
kleinpackung
3,00 €
Schleifmittel (80/120/220 Körnung), Feile, Entgratwerkzeug
verschiedene
4,00 €
Mattes Spray-Finish oder Leinöl (kleine Dose)
1
8,00 €
Permanente Marker / Lackstifte (Posca / Sharpie – für Gäste zum Unterschreiben)
Set
8,00 €
Verpackungsmaterial (Karton, Polster)
ein Set
3,00 €
Benötigte Werkzeuge
- CNC-Fräse ODER Laser-Cutter (zum Zuschneiden des Rahmens + Gravur)
- 3D-Drucker (z. B. Creality/Prusa) für Herzen
- Säge/Handkreissäge/Jigsaw (falls kein CNC/Laser verfügbar) optional
- Bohrmaschine & Fräse (für Fasen/Fräsung der Einlegetiefe) optional
- Sander / Schleifklotz optional
- Heißluftpistole (zum Glätten von PETG-Kanten, optional) optional
- Messwerkzeug: Winkel, Lineal, Schieblehre
- PC mit CAD-Software (Fusion 360 / Inkscape / Illustrator) + Slicer (PrusaSlicer/Cura)
- Feine Zangen / Seitenschneider (für Druckteile entfernen)
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & Layout erstellen
1,0–1,5 StundenSkizze des Rahmens und der inneren Herz-Form anfertigen. Entscheiden, wie groß das Gesamt-Herz-Motiv wird und wie viele kleinen Herzen benötigt werden. Erstellen der CNC/Laser-Datei für den Rahmen (Kontur + eingeprägte Hilfslinien/Nummerierung) und der 3D-Modelle/Platten für die Herz-Puzzleteile (Sketch/FreeCAD/Fusion360 / Inkscape für 2D).
- Plane etwas Übermaß für Teststücke ein (Toleranzprüfung der Herzen).
- Lege eine wiedererkennbare 'Randlinie' oder Gravur als Montagehilfe an.
- Entscheide, ob die Herzen nummeriert oder ohne Nummer kommen sollen.
Rahmen zuschneiden & Innentasche fräsen
1,0–1,5 Stunden (inkl. Maschinen-Aufbau und Nachbearbeitung)Holzplatte auf CNC oder Laser legen. Außenkontur schneiden und Ausschnitt/fräsung für die Einlegetiefe (Tasche) fräsen - Tiefe ca. 6–10 mm, so dass die Herzen leicht versenkt liegen. Optional Kanten färben/schrägen.
- Bei Verwendung eines Lasers: in einem zweiten Durchgang die Gravur (Namen/Datum) anbringen.
- Erstelle Montage-Register (kleine Passstifte oder Besäumung) für exakte Herz-Positionen.
- Maschinenzeiten variieren – richte Materialspannung und Feedrates korrekt ein.
Rückplatte zuschneiden & Passungen prüfen
0,5 StundenRückwand zuschneiden, Kanten brechen, Aussparungen für Aufhänger anbringen. Prüfe Testpassung der Rückwand in Rahmen.
- Markiere Aufhängerpositionen vor dem Verleimen.
- Probiere den Zusammenbau trocken (ohne Leim) aus.
3D-Modelle erstellen & Testdruck
0,5–1,0 StundenDas Herz-Teil in 3D modellieren (Dicke 3–4 mm, leicht abgerundete Kanten). Erzeuge ein kleines Test-Array (z. B. 6–12 Stück) zum Probedruck, um Passform/Toleranz zu prüfen. Modelle als STL exportieren und im Slicer platzieren.
- Erzeuge kleine Auswurfhilfen oder Fähnchen am Rand, um Teile leichter vom Druckbett zu lösen.
- Richte die Teile auf der Druckplatte so aus, dass minimale Stützstruktur nötig ist.
3D-Drucken der Herzen
3,0–6,0 Stunden (je nach Stückzahl und Druckergröße)Drucke alle Herz-Teile. Druckparameter: Schichthöhe 0.2 mm, 2 Perimeter, Füllung 10–20% (herz ist solide/leicht). Verwende PETG für bessere Haltbarkeit; PLA ist preisgünstiger. Je nach Anzahl und Druckbettgröße kann man mehrere Batches drucken.
- Drucke mehrere Teile pro Platte, aber nicht zu viele gleichzeitig, um bei Fehlern nicht alles zu verlieren.
- Überprüfe Haftung und Nachbearbeitung: evtl. Brim verwenden, um Verzug zu vermeiden.
- Verwende 0,2 mm oder 0,16 mm für gute Balance aus Detail und Druckdauer.
Nachbearbeitung der Herzen
0,5–1,0 StundenStützreste entfernen, Kanten entgraten, evtl. leichtes Schleifen mit 220 Körnung. Optional bemalen oder in zwei Farben drucken.
- Verwende Feile oder feines Schleifpapier; bei PETG vorsichtig, da es Fäden ziehen kann.
- Wenn Herzen lackiert werden sollen: entfetten, evtl. Grundierung auftragen.
Oberflächenbehandlung des Rahmens & Gravur
0,5–1,0 Stunden + Trocknungszeiten (Öl 2–6 Stunden über Nacht empfohlen)Rahmen schleifen, Holzporen ggf. füllen und Oberfläche ölen oder matt lackieren. Gravur (Namen, Datum) ggf. nachbearbeiten. Trocknen lassen.
- Leichte Ölung gibt einen warmen, langlebigen Touch; matte Sprühlacke sind beständiger gegen Fingerabdrücke.
- Wenn Acryl als Schutzscheibe verwendet wird, vor dem Einlegen nochmals reinigen.
Trockenmontage & Kennzeichnung
0,5 StundenLege Herzen in die Einlegetasche, prüfe, ob die gewünschte Anzahl/Anordnung passt. Beschrifte die Rückseite (oder Nummer) falls gewünscht. Platziere Aufhänger an der Rückwand.
- Ordne die Herzen so, dass auf Reserve geplanter Platz freibleibt (für spontane Gäste).
- Wenn die Herzen nummeriert sind, lege eine Legende bei, damit das Brautpaar später weiß, wie viele Teile es gibt.
Endmontage & Verpackung
0,5 StundenRahmen verleimen/verschrauben, Rückwand fixieren, optionale Acrylscheibe einlegen oder als Schutz separat beilegen. Verpacken mit Polstermaterial.
- Bei Versand: schütze Ecken besonders gut, entferne lose Teile nicht — befestige Herzen in einer separaten Box oder mit Klettpunkten.
- Beilegen: Kurzanleitung für Gäste (welcher Stift zu benutzen ist, wo unterschreiben) und Hinweise für das Brautpaar (Trocknungszeit der Tinten).
Markt & Machbarkeit
199,00 € (empfohlen: 149–249 €, je nach Personalisierungsgrad und Materialwahl)
ca. 51,00 € (ohne optionaler Acrylscheibe; mit Acryl: ca. 63,00 €)
ca. 148,00 € (bei Verkaufspreis 199 € und Materialkosten 51 €; ohne Arbeitskosten)
74%7–12 Stunden (je nach Batch-Größe und Druckdauer)
Nein
Hoch
Mittel
