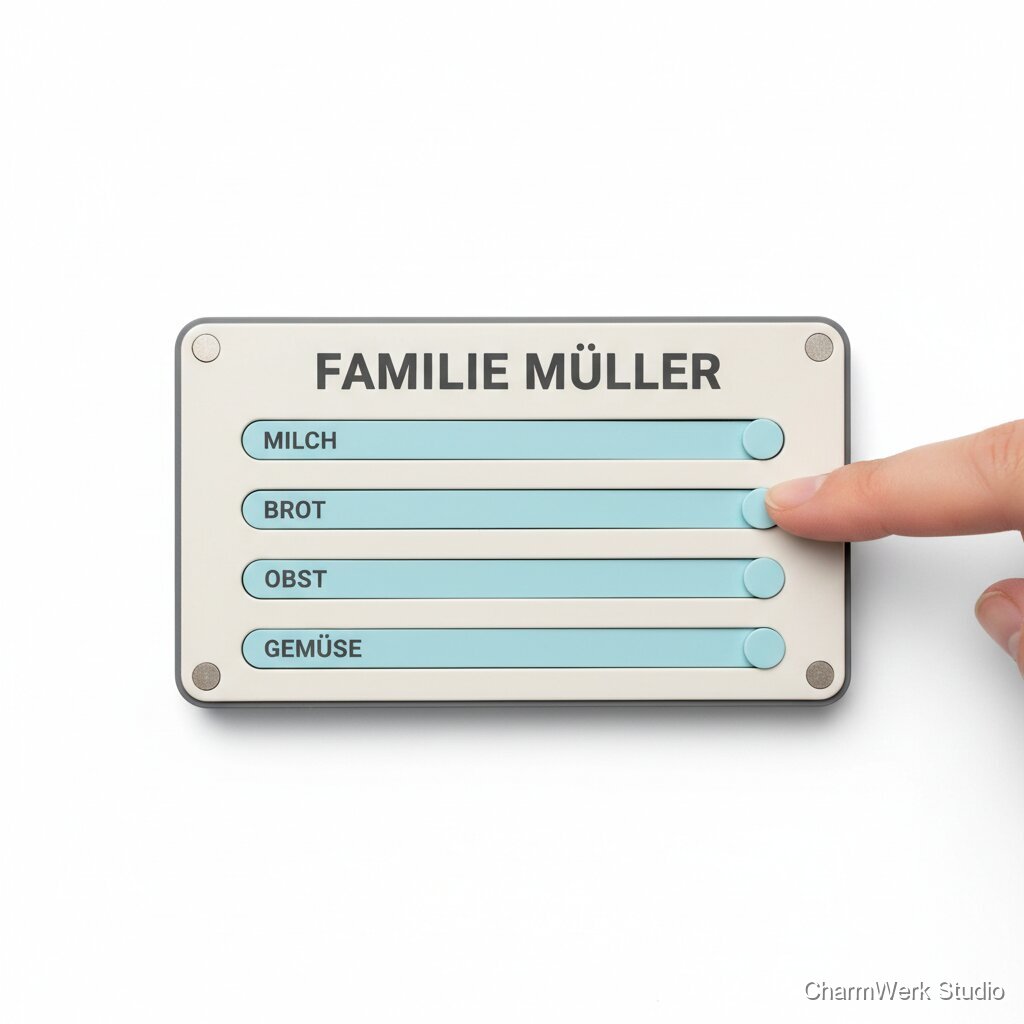

Magnetischer Kühlschrank-„Einkaufslisten“-Schieber mit Namen
Ein magnetischer Rahmen mit Schiebern für Standard-Liste (Milch, Brot, Obst…), die ihr mit einem Fingertipp markiert. Oben personalisiert mit Familienname – clever, wiederverwendbar, ohne Zettelchaos.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
PLA oder PETG Filament (250–300 g)
250–300 g
6,00 € (bei 25 €/kg = 6,25 € für 250 g)
Neodym-Scheibenmagnete (z. B. Ø6–8 mm x 2 mm), vernickelt
10 Stück (Reserve empfohlen)
6,00 €
Acrylglas transparent (3 mm), Zuschnitt ca. 220 x 70 mm
1 Stück (zuschnitt)
4,00 €
Holzfurnier- oder Birkensperrholzstreifen für Gravur (optional)
1 Streifen 220 x 25 mm
1,50 €
Sekundenkleber / 2-Komponenten-Epoxidkleber (kleine Tube)
1 Tube
3,50 €
Kleinteile: M3 Schrauben / Muttern oder kleine Clips
Satz für eine Einheit
1,50 €
Schleifpapier (Körnung 120, 240, 400)
Blätter-Set
2,00 €
Sprühgrund / mattes Finish (optional)
kleine Dose
5,00 € (anteilig)
Verpackung / Geschenkbox + Einleger
1 Set
2,00 €
Benötigte Werkzeuge
- 3D-Drucker (z. B. Prusa/Ender)
- Laser-Cutter (optional, für Gravur auf Furnier / Acryl) optional
- Digitaler Messschieber
- Feilen, Messer, Pinzette
- Schraubendreher / kleine Zangen
- Klemmen / kleine Schraubzwinge
- Heißluftfön (optional, bei PETG zur Nachbearbeitung) optional
- Schleifpapier-Sets
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & CAD-Design
60–90 MinutenErstelle im CAD (Fusion360 / FreeCAD) das Rahmenprofil, die Laufschienen für die Schieber, die Positionen für die Magnete (Bohrtiefen/Pressfit) und die Aussparung für das Acrylfenster. Lege die Standard-Listenelemente (z. B. Milch, Brot, Obst…) als separate Schieber-Designs an.
- Plane 0,2–0,4 mm Spiel zwischen Schieber und Laufschiene ein (abhängig von Druckertoleranz).
- Magnet-Pressfit-Löcher 0,1 mm kleiner als Magnetdurchmesser dimensionieren für festen Sitz.
- Modularität: Schieber als einzeln druckbare Teile konstruieren, nicht als ein Stück.
Probedruck (Kalibrierung & Testteile)
30–60 Minuten (inkl. Druckzeit kurzer Tests)Drucke kleine Teststücke: Schieber-Probe, ein Abschnitt der Laufschiene und Magnet-Insert. Prüfe Toleranzen, Passform und ob der Schieber frei gleitet.
- Drucke mit 0,2 mm Schichthöhe für Balance zwischen Detail und Zeit.
- Wenn Schieber zu schwergängig ist, erhöhe die Laufschienenbreite um 0,2 mm oder reduziere Infill.
- Nutze 10–15% Infill bei Rahmen, 20–30% bei Schiebern für höhere Festigkeit.
Fertigdruck aller Teile
3–4 Stunden (kann je nach Drucker/Anzahl der Schieber variieren)Drucke Rahmen, alle Schieber, Endkappen/Stops und optional Rückplatte. Orientiere Teile so, dass sichtbare Flächen möglichst ohne Stützstruktur gedruckt werden.
- Drucke mehrere Schieber gleichzeitig im Farm-Modus, um Zeit zu sparen.
- Bei PETG: langsamere Druckgeschwindigkeit und Brim verwenden, um Warping zu vermeiden.
- Wähle beim Rahmen 3–4 Perimeter für Stabilität.
Zuschneiden/Anfertigen des Acrylfensters & Gravur
20–40 MinutenSchneide/entgrate das Acrylfenster auf Maß. Wenn vorhanden, lasergravierte den Familiennamen auf dem Furnierstreifen oder direkt auf das Acryl/PLA.
- Acryl nach dem Laser schneiden polieren oder die Schutzfolie bis zur Montage drauf lassen, um Kratzer zu vermeiden.
- Alternativ zum Laser: wasserfester Vinyl-Plotter für Namen verwenden.
Magnet-Vorbereitung & Einsetzen
15–30 Minuten (plus Aushärtezeit)Markiere Magnetpolarität, trage einen Tropfen Sekundenkleber/Epoxy in die Einpressbohrungen und setzte die Neodym-Magnete ein. Lasse vollständig aushärten.
- Achte auf Polarität: gleiche Pole gegenüberliegenden Schiebern vermeiden, sonst stoßen sie sich beim Einbau.
- Verwende Handschuhe und Pinzette – starke Neodymmagnete können Finger einklemmen.
- Bei Epoxy: Positioniere Magnet kurz, dann halte 1–2 Minuten mit Klemme oder Finger.
Oberflächenbearbeitung
30–45 Minuten (Trocknungszeiten extra)Schleife sichtbare Kanten leicht, entferne Fäden, trage bei Bedarf Grundierung und Farbe auf. Versiegle Namensgravur mit Klarlack.
- 200–400er Schleifpapier für PLA, danach 400–600er für feines Finish.
- Bei PETG: kein Aceton-Vapor-Smoothing; bei ABS möglich, aber ABS weniger empfohlen für Haushaltsgegenstände am Kühlschrank.
- Sprühlack in dünnen Schichten auftragen, draußen oder in Absaugung.
Endmontage
20–30 MinutenSetze das Acrylfenster ein, klemme den Rahmen zusammen (Schrauben/Clips) und schiebe alle Schieber ein. Justiere Stops/Endkappen.
- Verwende kleine M3 Schrauben oder einrastende Clips, damit sich das Fenster nicht löst.
- Prüfe, ob jeder Schieber leicht (mit einem Fingerdruck) markiert werden kann und sicher in Endposition bleibt.
Test, Personalisierung & Verpackung
15–30 MinutenFühre Funktionstest am Kühlschrank durch (magnetischer Halt). Verpacke das Produkt inklusive kurzer Bedienungsanleitung (Symbol-Konzept, Reinigungshinweis).
- Teste auf verschiedenen Kühlschrankoberflächen – manche Edelstahloberflächen sind weniger magnetisch.
- Füge ein kleines Ersatzmagnet-Set und Pflegehinweise bei (kein Spülwasser, keine starke Hitze).
Markt & Machbarkeit
75,00 € (personalisierte Variante; Basisversion 49–59 €)
≈ 31,50 € (inkl. Magneten, Acryl, Kleber, Verpackung, anteilig Filament)
≈ 43,50 € (Bruttomarge = Verkaufspreis − Materialkosten)
58%6–9 Stunden (Design & Druck intensive, mehrere Druckjobs möglich)
Nein
Mittel
Mittel
