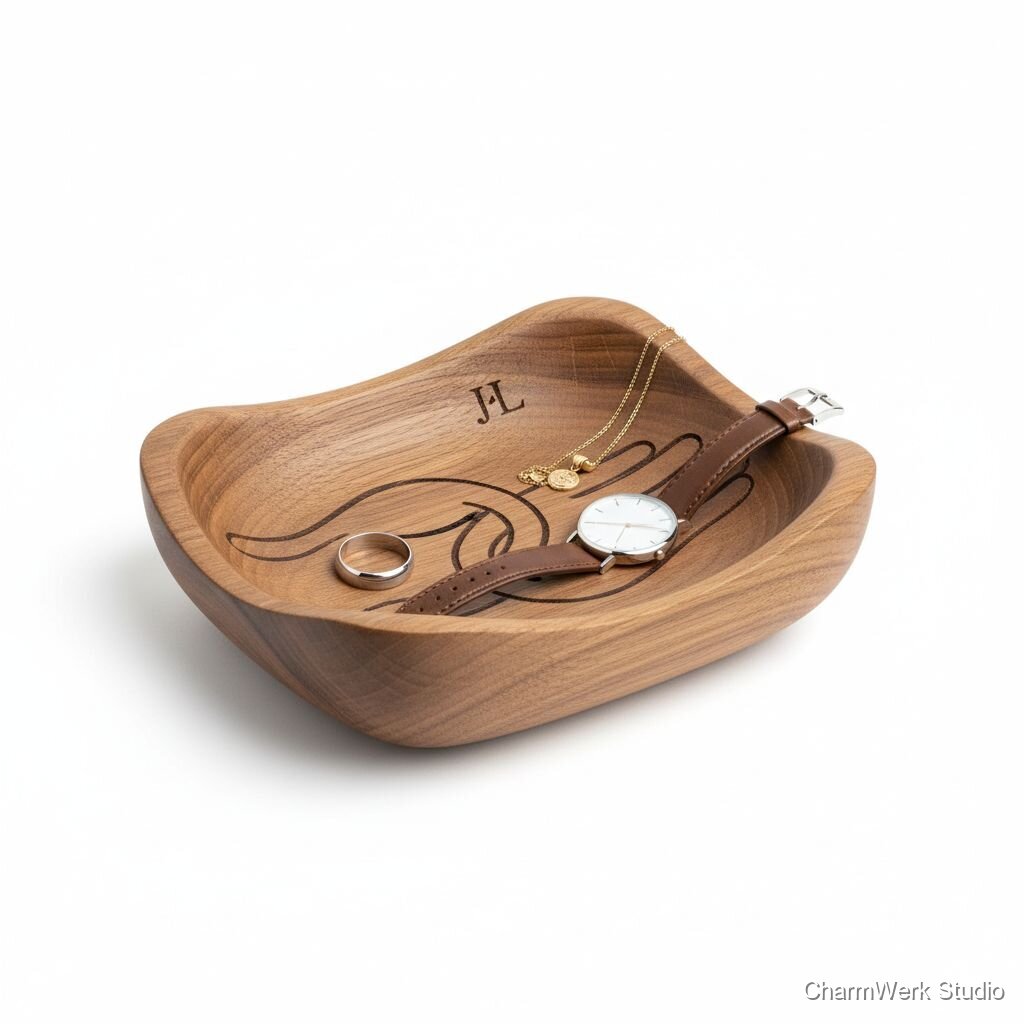

CNC-gefräste „Händehalt“-Schale als Schmuckablage
Eine organische Holzschale, in deren Boden zwei stilisierte, gefräste Handlinien ineinanderlaufen. Eure Initialen am Rand machen sie zur täglichen Ablage für Ringe, Uhr oder Kette.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholz-Rohling (z. B. Nussbaum) 160×100×25 mm
1 Stück
22,00 €
Danish/Hardwax-Oil (Anteil pro Stück)
ca. 10–20 ml
2,50 €
Sandpapier (versch. Körnungen 120/240/320) - anteilige Kosten
ein Satz anteilig
0,80 €
CNC-Fräser (V-Bit 60° für Linien, 3 mm Kugelfräser/3D-Bit, 8 mm Schruppfräser) - Verschleiß anteilig
anteilig (pro Stück)
3,50 €
Epoxidharz für Inlay (optional, farbig) - anteilig
ca. 5–10 g
3,00 €
Doppelseitiges Klebeband / Schraubzwingen / Spoilboard-Haltezubehör
anteilig
0,70 €
Reinigungs-/Entstaubungsmittel (Tuch, Pinsel, Aceton für Harzreste) - anteilig
anteilig
0,50 €
Feine Polierpaste / Bienenwachs (optional)
anteilig
0,50 €
Benötigte Werkzeuge
- CNC-Fräse (z. B. Shapeoko, X-Carve oder größere Fräse)
- Spindel/Router (z. B. 1,5–2,2 kW) bzw. Routeraufsatz für CNC
- CAM-/CAD-Software (Fusion 360 oder Vectric Aspire / Estlcam für Toolpaths)
- V-Bit (60°), Kugelfräser 3 mm (Ballnose), Schruppfräser 8 mm
- Absauganlage / Staubabsaugung
- Sandpapier (120, 240, 320), Dremel/Rotationswerkzeug (für Detailnachbearbeitung)
- Messschieber / Winkel / Stifte zum Anreißen
- Klemmen, doppelseitige Montagefolie oder Vakuumtisch
- Schutzausrüstung: Gehörschutz, Staubmaske/Absaugmaske, Schutzbrille
- Lasergravurgerät (optional, für sehr feine Initialen) oder V-Bit CNC-Gravur optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & Design (CAD)
60 minEntwurf der organischen Schalenkontur in CAD (Spline-basierte Außenform), Anlegen der Innenmulde, definieren der Handlinien als Pfade. Entscheiden ob Handlinien als Vertiefung (V-fase) oder als kleines Kanal-Inlay (Epoxid) gefertigt werden sollen. Legen der Stelle für Initialen am Rand fest.
- Arbeite mit Skizzenmaßstab auf Papier bevor du in CAD gehst, das reduziert Iterationen.
- Nutze Referenzfotos organischer Schalen für harmonische Proportionen (Verhältnis Länge:Breite ≈ 1.5–1.7).
CAM: Werkzeugwege & Simulation
45 minErstellen der Roughing- und Finishing-Toolpaths (Schrupp mit 8 mm Fräser, dann 3 mm Kugelfräser für organische Kontur und Mulde). Toolpath-Simulation zur Kollisionsprüfung und zur Kontrolle der Tiefe der Handlinien (V-Bit separat einplanen).
- Simuliere mit voller Spindeldrehzahl und Spandicke, um Überlast zu vermeiden.
- Teile die Arbeit in mehrere kleine Fräsdurchläufe (0.5–1 mm Zustellung bei Finishpass).
Vorbereitung des Rohlings & Aufspannung
30 minRohling zuschneiden (wenn nötig) und plan auf 25 mm bringen. Rohling auf Spoilboard klemmen oder mit doppelseitigem Klebeband befestigen. Nullpunkt / Ursprung setzen (meist links unten oder Mitte).
- Achte auf die Faserorientierung für schöne Holzoptik in der Mulde.
- Saubere, plane Aufspannung verhindert Vibrationen und unruhige Flächen.
Raufräsen (Schruppen)
45–75 minAusführen des Schrupp-Toolpaths mit 8 mm Fräser um Material schnell zu entfernen und die grobe Form der Schale zu formen. Möglichst mit Absaugung arbeiten.
- Verwende konservative Vorschübe beim ersten Lauf auf neuem Werkstück.
- Überwache Späne und Spindellast, bei zuviel Hitze Vorschub reduzieren.
Feinfräs- & Detailpass (Mulde & Handlinien)
60–90 minFeinere Toolpaths mit Ballnose (3 mm) ausführen, um eine glatte organische Oberfläche zu erhalten. Anschließender V-Bit-Pass für die handlinien (V-Fase) oder separater 3D-Tiefenschnitt für kanalartige Linien, abhängig von Design.
- Bei V-Bit für Handlinien zuvor Test auf Restholz machen, um die gewünschte Linienbreite und Tiefe zu prüfen.
- Bei Kanal-Inlay sehr kleine Tiefe und schmale Breiten fräsen, damit das Harz nicht läuft.
Nachbearbeitung & Reinigung
45–60 minEntfernen von Haltepunkten, feine Ausarbeitung mit Feilen / Dremel in schwer zugänglichen Bereichen. Grobreinigung von Staub und eventuelle Nacharbeit der Handlinien per Handrundung, um scharfe Kanten zu beseitigen.
- Nutze flexible Schmirgelstäbe für Mulden, damit die Oberfläche gleichmäßig wird.
- Bei problematischen Fasern leicht mit feinem Schleifpapier in Richtung Holzfaser arbeiten.
Schleifen (Stufen 120→240→320) & Kanten brechen
30–45 minManuelles Schleifen der Innenmulde und Außenkanten, brechen der Kanten mit 240/320 für angenehmen Griff. Letzte Kontrolle auf Fräsriefen.
- Mit feinem Schleifklotz und gleichmäßigem Druck arbeiten, in Richtung Holzfaser schleifen.
- Trockener Staub abwischen und feucht abwischen (Microfaser) vor Finishauftrag.
Initialen gravieren & (optional) Inlay gießen
15–30 min (plus Harz-Aushärtezeit, passiv 6–24 h)Initialen am Rand per V-Bit CNC gravieren oder mit Laser (feinere Kante). Falls Epoxid-Inlay gewählt, Linien mit etwas Tape abkleben, Harz einfüllen, ggf. farbig pigmentieren. Harz aushärten lassen (vgl. Herstellerangaben).
- Für sehr feine Schriftarten lieber Laser oder sehr feiner V-Bit verwenden.
- Harz nur in ganz kleine Mengen füllen; Blasen mit Heißluft / Flamme entgasen.
Finish-Auftrag & Endpolitur
30–60 min (aktiver Arbeitsanteil), vollständige Durchhärtung abhängig vom Produkt (12–48 h)Auftragen von 1–2 Schichten Hardwax-Oil/TopOil mit Mikrofasertuch, Einreiben, überschüssiges Öl abnehmen. Nach kurzem Antrocknen leicht nachpolieren oder Wachs aufbringen.
- Zwischen den Schichten leicht anschleifen (320) für samtige Oberfläche.
- Hinweis an Käufer: Öl kann nach einiger Zeit nachgepflegt werden; Gebrauchsspuren sind natürlich und verleihen Patina.
Qualitätsprüfung & Verpackung
15–20 minEndkontrolle auf Grat, Furnierrisse, saubere Gravur. Schale ggf. mit Stoffbeutel und Geschenkbox verpacken.
- Fotografiere das fertige Stück für Online-Listing aus mehreren Winkeln (Makro der Handlinien).
- Beilage mit Pflegehinweis (Öl nachpflegen, kein längerer Kontakt mit Wasser).
Markt & Machbarkeit
320,00 € (Premium-/Atelier-Preis, personalisiert mit Nussbaum und Harz-Inlay)
33,00 €
78,00 € (nach Abzug von Materialkosten und angenommener Arbeitsvergütung von 30 €/h für 7 Std = 210 € ergibt sich ein Nettogewinn von ca. 78 € bei Verkauf zu 320 €)
24%6–8 Stunden aktive Arbeit (+ ggf. 6–24 h Harz-Aushärtung passiv)
Nein
Mittel
Mittel
