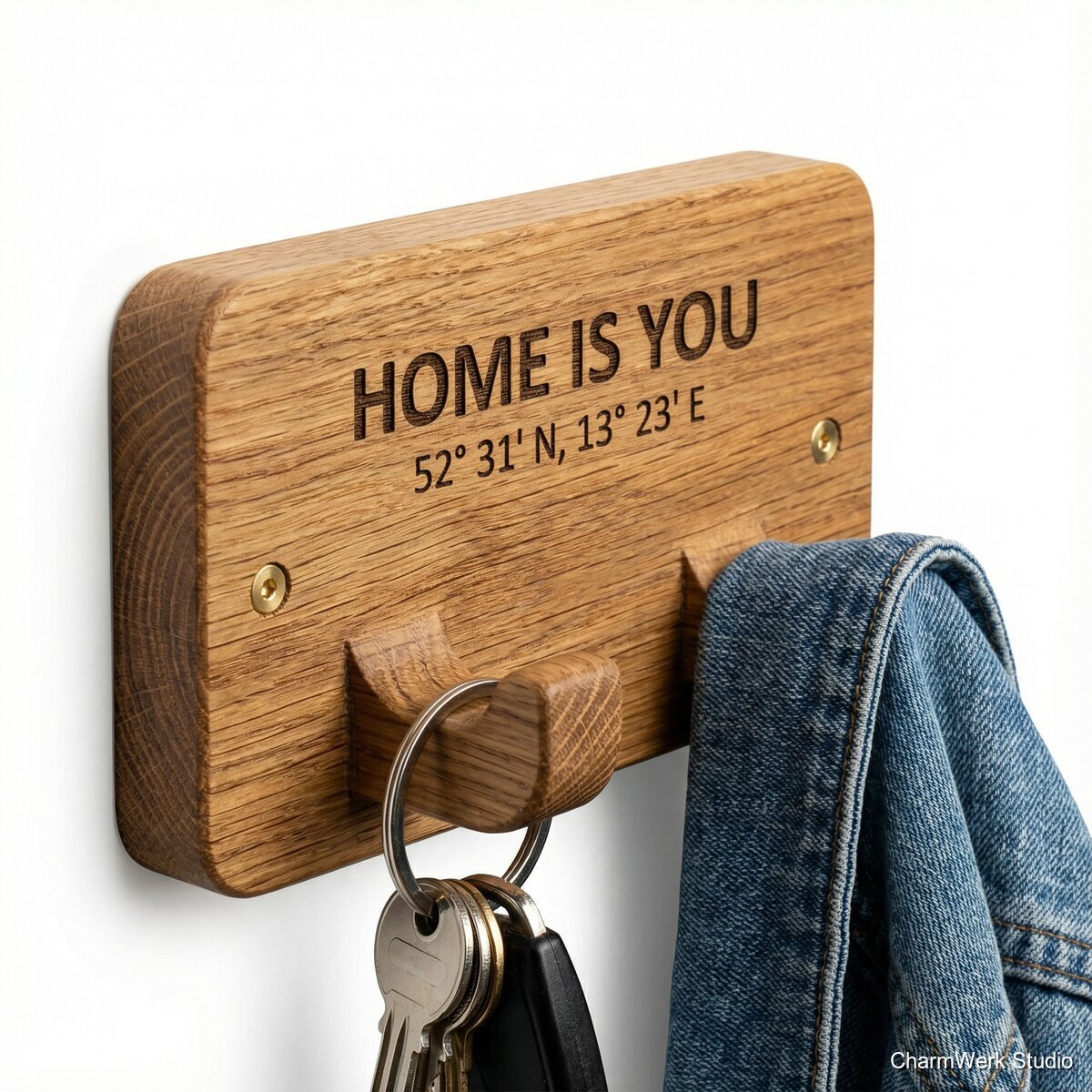

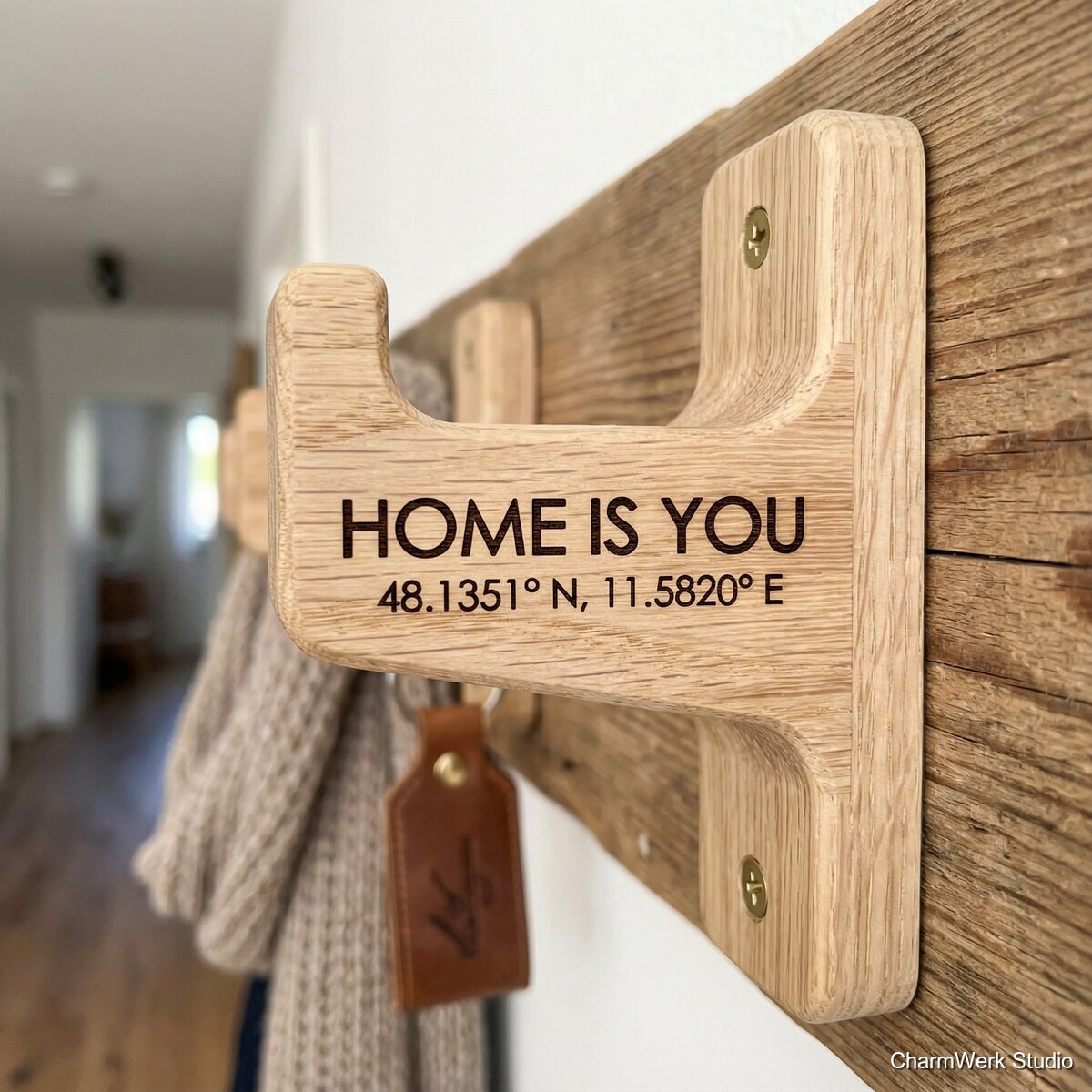

CNC-Wandhaken „Home is you“ mit Koordinaten
Ein einzelner Design-Wandhaken aus Holz, mit gravierter Botschaft und Koordinaten. Praktisch für Schlüssel/Jacken und zugleich ein Statement im Flur.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholzleiste/-platte Eiche/Buche 18 mm (ca. 150 x 100 mm Rohzuschnitt, Verschnitt einkalkuliert)
1 Stück
4–8 €
Schrauben zur Wandmontage (z.B. 2x Spax 4,5 x 50 mm + passende Dübel 6 mm)
1 Set
1–2 €
Option verdeckte Montage: 1x Schlüssellochaufhänger (eingelassen)
1 Stück
0,80–1,50 €
Holzleim D3 (falls aufgedoppelte Hakenkonstruktion)
ca. 5–10 g
0,10–0,30 €
Schleifpapier (K120/K180/K240/K320)
je 1–2 Bögen oder Streifen
1–2 €
Hartwachsöl oder Möbelöl (z.B. Osmo/Clou; anteilig)
ca. 10–15 ml
0,60–1,50 €
Maskingtape/Transfer-Tape (zum Gravurpositionieren)
anteilig
0,20–0,50 €
Optional: Filzgleiter/Neopren-Pads als Wandabstand/Schutz
2–4 Stück
0,20–0,50 €
Benötigte Werkzeuge
- CNC-Fräse (mind. 300 x 200 mm Arbeitsbereich) + Spannmittel (Pratzen/Opferplatte) + Staubabsaugung/Schuh empfohlen)
- Fräser: 6 mm Spiral (Upcut/Compression) für Kontur; 3 mm Spiral für Details; 6 mm Kugelfräser (Ballnose) für Radien/3D
- Laser (Diode 10W oder CO₂) für Holzgravur; Air Assist empfohlen
- CAD/CAM-Software (Fusion 360, VCarve, Estlcam etc.)
- Exzenterschleifer/Schleifklotz
- Bohrmaschine/Akkuschrauber + Senker (für sichtbare Schrauben) oder Forstner (für Versenkungen)
- Messmittel: Stahllineal, Schieblehre, Winkel; Bleistift
- Zwingen (bei Leimvariante) optional
- Entgratmesser/Feile (leichte Kantenbearbeitung) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design festlegen (Text + Koordinaten)
20–40 minLege die Gravurzeilen fest: 1) „Home is you“ (zentriert, größer) 2) Koordinaten (kleiner) optional 3) Datum/Namen. Entscheide dich für ein Layout, das auch aus 1–2 m Entfernung lesbar bleibt. Für Koordinaten empfehlenswert: Dezimalformat mit 4–5 Nachkommastellen (z.B. 52.5200°N, 13.4050°E) oder Grad/Minuten (52°31.200'N).
- Schriften: Script-Schrift nur für die Headline, Koordinaten in klarer Sans (z.B. Montserrat) – graviert deutlich besser.
- Strichstärken beachten: Bei Lasergravur in Holz funktionieren Linien ab ~0,2–0,3 mm, bei sehr harter Eiche eher etwas kräftiger.
- Koordinaten vorab in Google Maps prüfen; Format konsistent halten (N/E oder +/−).
CAD-Modell für Haken & Platte
30–60 minModelliere eine Grundplatte 120x70x18 mm. Hakenform: organischer Haken mit breitem Fuß (für Stabilität) und weicher Rundung. Bewährt: Hakenkörper als Teil der Grundplatte (aus einem Stück gefräst) oder als aufgedoppeltes Element (separat fräsen und verleimen). Plane Kantenradien (R3–R6) oder 45°-Fasen für hochwertiges Finish. Definiere 2 Montagepunkte (vertikal) mit 6 mm Durchgang und optional Senkung von vorne (sichtbar) oder Schlüssellochfräsung hinten (verdeckt).
- Für Schlüssel/Jacke: Haken-Nase min. 18–22 mm hoch, Ausladung 45–55 mm; sonst rutscht eine Jacke leichter ab.
- Bei verdeckter Montage Schlüsselloch: Materialstärke hinten stehen lassen (mind. 6–8 mm Reststärke).
- Symmetrie hilft beim Ausrichten; leichte Asymmetrie sieht aber „designiger“ aus – dann Montageachsen sauber definieren.
CAM: Werkzeugwege & Setup
30–50 minErstelle CAM-Operationen: (1) Planfräsen optional (wenn Rohholz uneben), (2) Taschen/Bohrungen (Montage), (3) 3D-Form des Hakens (Ballnose), (4) Konturschnitt außen mit Tabs. Für saubere Kanten in Massivholz: finaler Kontur-Pass mit geringer Zustellung. Nutze Opferplatte, Nullpunkt über Ecke oder Materialmitte.
- 3D-Pass (Ballnose 6 mm): Stepdown 1–2 mm, Stepover 8–12% für gute Oberfläche. Für sehr fein: 6–8% (dauert länger).
- Kontur: 6 mm Fräser, 2–3 Zustellungen bei 18 mm, letzter Pass 0,3 mm 'Finishing'.
- Tabs: lieber 4–6 kleine Tabs (4x8 mm) als 2 große – weniger Ausriss.
CNC-Fräsen
60–120 minSpanne das Holz sicher (Pratzen oder Vakuum). Fräse zuerst alle Innenfeatures (Bohrungen/Taschen), dann 3D-Hakenform, zuletzt Außenkontur. Nach dem Job Tabs abtrennen und Kanten grob entgraten.
- Maserung beachten: Bei quer zur Faser liegenden Hakenbereichen steigt Ausriss-Risiko – scharfe Fräser und kleiner Finish-Pass helfen.
- Staubabsaugung und gleichmäßiger Vorschub vermeiden Brandspuren.
- Wenn du aufdoppelst: Haken als separates Teil fräsen (gleiche Holzart, gleiche Faserorientierung) und später verleimen – stabil und optisch sauber.
Montagevorbereitung (Schrauben/verdeckt)
15–30 minVariante sichtbar: Senke die Schraublöcher von vorne so, dass der Schraubenkopf bündig oder minimal versenkt sitzt. Variante verdeckt: Fräse/bohre hinten das Schlüsselloch (oder setze einen Schlüssellochaufhänger ein). Prüfe die Wandauflage; ggf. kleine Filzpunkte unten setzen, damit der Haken nicht kippt.
- Sichtbare Schrauben wirken hochwertig mit schwarzen oder Messing-Schrauben – dann bewusst als Designelement ausführen.
- Bei verdeckter Montage: exakte Höhenmarkierung an der Wand erleichtert das Einhängen.
Schleifen & Kanten brechen
30–60 minSchleife alle Flächen: K120 → K180 → K240 (optional K320). Kanten leicht brechen (0,5–1 mm), besonders an der Hakenunterseite, wo Kleidung aufliegt. Danach entstauben (Pinsel/Staubsauger, ggf. leicht feucht abwischen und trocknen lassen).
- Vor dem Laser: Endschliff idealerweise bis K240; zu glatt (K400) kann Gravurkontrast minimal reduzieren.
- Achte darauf, die Gravurfläche absolut plan zu halten – sonst wird die Lasergravur ungleichmäßig.
Lasergravur (Text + Koordinaten)
15–35 minPositioniere das Werkstück im Laserbett mit Anschlag/Lehre. Fokus sauber einstellen. Gravur: 1–2 Durchgänge je nach Gerät/Material. Nach der Gravur Ruß/Harzreste vorsichtig entfernen (trockenes Tuch oder minimal Isopropanol auf Lappen – erst an Reststück testen).
- Masking (Malerkrepp) vor der Gravur reduziert Schmauchspuren; danach Tape abziehen.
- Bei Eiche entstehen schneller dunkle Brandränder – mit Air Assist und etwas höherer Geschwindigkeit arbeiten.
- Teste Settings auf einem Verschnittstück derselben Holzcharge.
Oberflächenfinish
60–120 min (inkl. Trockenzeit, aktiv ca. 15–25 min)Trage Hartwachsöl dünn auf (Lappen), 10–15 min einziehen lassen, Überschuss abnehmen. Trocknen lassen und optional 2. Auftrag. Für maximale Robustheit im Flur: 2 Schichten und Zwischenschliff K320. Alternativ Klarlack (mehr Aufwand, aber sehr strapazierfähig).
- Öl erst nach der Gravur: Öl kann Gravurkontrast reduzieren und Laserrauch stärker binden.
- Bei offenporiger Eiche: sehr dünn arbeiten, sonst glänzende Stellen.
- Für dunklere Gravur: Gravur nach dem 1. Ölauftrag ist möglich, aber dann unbedingt maskieren und testen.
Finale Kontrolle & Verpackung
10–20 minBelastungstest (z.B. 3–5 kg kurzzeitig). Prüfe Kanten, Gravurlesbarkeit und Montageausrichtung. Verpacke mit kleinem Kärtchen (Koordinaten-Erklärung) und Montageset (Schrauben/Dübel).
- Wenn du verkaufst: lege eine Mini-Anleitung bei (Bohrlochabstand, Dübelgröße, Pflegehinweis).
- Ein einfacher Baumwollbeutel + Karton steigert den Geschenkcharakter deutlich.
Markt & Machbarkeit
45–79 € (je nach Holzart, Montageart, 3D-Hakenform und Verpackung; Eiche/Nussbaum eher im oberen Bereich).
ca. 8–16 € (direkt); kalkulatorisch zzgl. Verschleiß/Strom/Verpackung oft +2–5 €.
ca. 25–55 € pro Stück (bei 59–79 € VK und ~12–20 € variablen Kosten; ohne eigene Stundenlohnkalkulation schwer – sinnvoll ist mind. 20–30 €/h Arbeitswert anzusetzen).
55%3–5 h (Einzelstück); bei Kleinserie (10+) sinkt es auf ~1,5–2,5 h/Stück durch wiederverwendetes CAD/CAM und Batch-Lasergravur.
Nein
Mittel
Mittel
