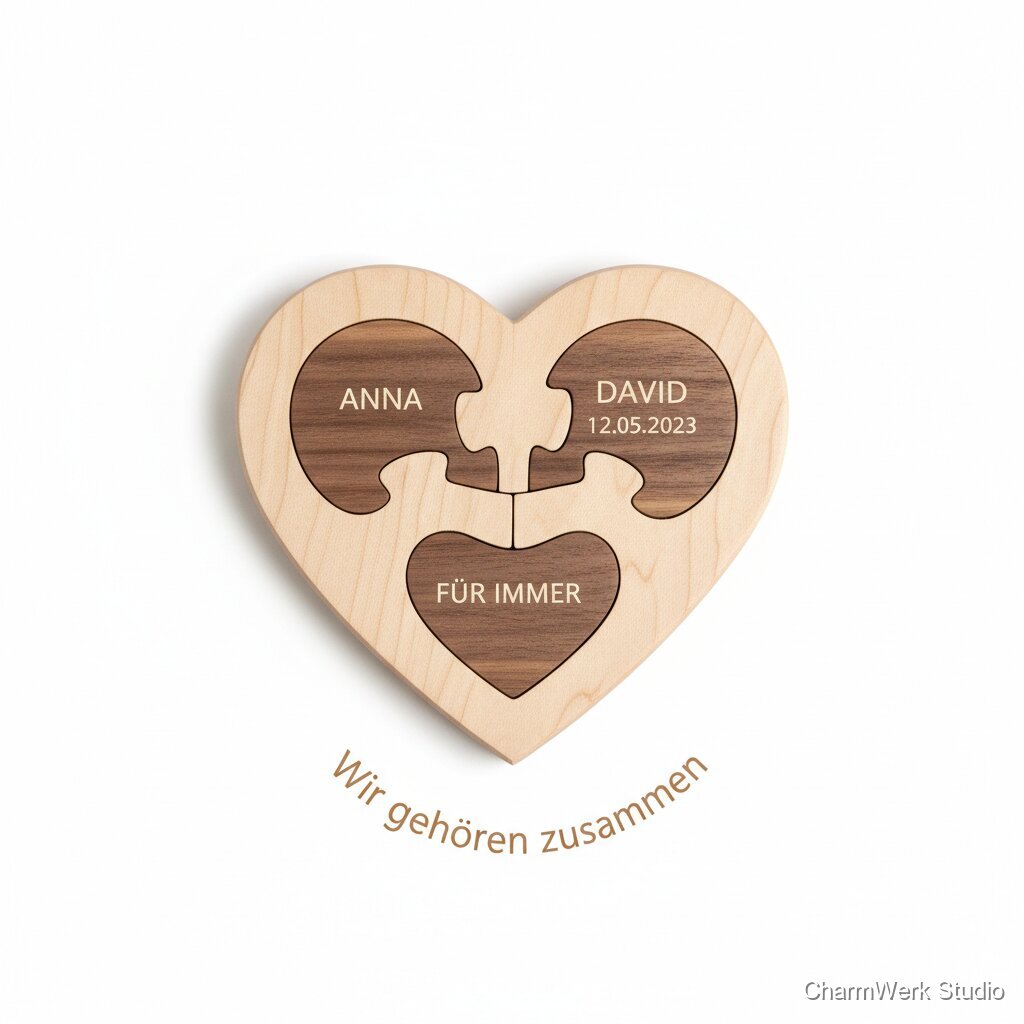

Herz-Puzzle aus Massivholz mit Initialen-Inlay
Zwei bis vier passgenaue Puzzleteile ergeben ein Herz – jedes Teil trägt einen Namen, ein Datum oder ein kurzes Versprechen. Zusammengesetzt fühlt es sich symbolisch an: „Wir gehören zusammen“ – und es ist ein wunderschönes Objekt für Kommode oder Schreibtisch.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Ahorn-Massivholz (18 mm), mind. 160 x 140 mm Rohmaß
1 Stück
6–12 €
Nussbaum für Inlay (3–4 mm Platte oder starkes Furnier/Einlegeholz), ca. 120 x 60 mm
1 Stück
3–8 €
Holzleim D3 (z.B. Ponal)
ca. 10–20 g
0,20–0,50 € (anteilig)
Hartwachsöl oder Danish Oil
ca. 10–15 ml
0,60–1,50 € (anteilig)
Schleifpapier (Korn 120/180/240/320)
je 1–2 Bögen
1,50–3,00 €
Malerband/Transfer-Tape (für saubere Leimkanten beim Inlay)
1–2 m
0,30–0,80 € (anteilig)
Optional: Neodym-Magnete Ø6x2 mm
4–8 Stück
2–5 €
Optional: Filzgleiter (rund 10–12 mm)
4 Stück
0,30–0,70 €
Optional: Geschenkbox (Karton) + Holzwolle/Seidenpapier
1 Set
2–5 €
Benötigte Werkzeuge
- CNC-Fräse oder Oberfräse mit Schablone (für passgenaue Puzzle-Kontur)
- Fräser: 3 mm oder 4 mm Spiralnutfräser (Downcut empfohlen für saubere Kanten)
- Laser (optional) für Gravur auf Holz optional
- Bandsäge/Laubsäge (Alternative zur CNC, erfordert mehr Nacharbeit) optional
- Schleifmittel: Exzenterschleifer/Schleifklotz, Feilen, Schleifschwämme
- Zwingen oder Schraubzwingen (für Inlay-Verleimung, falls nötig)
- Stichmaß/Schieblehre (Toleranzen prüfen)
- Entgrater/Kantenhobel oder Schleifvlies
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design: Herzform + Puzzle-Teilung festlegen
30–60 minLege die Herz-Silhouette in deinem CAD/Vektorprogramm an (z.B. Fusion/Illustrator/Inkscape). Teile das Herz in 2 oder 4 Puzzleteile. Achte darauf, dass die Puzzle-„Zapfen“ nicht zu filigran werden: Mindeststegbreite 10–12 mm bei 18 mm Holzstärke. Plane rundum 0,3–0,5 mm Spiel als Füge-Toleranz (je nach Fräse/Material) oder konstruiere mit Presspassung und passe später per Schliff an.
- Für eine wertige Haptik: Innenradien der Puzzle-Übergänge ≥ 2 mm, damit nichts ausbricht.
- Bei 4 Teilen: symmetrische Teilung wirkt ruhiger; unsymmetrisch wirkt „organischer“ – beides funktioniert.
- Wenn Lasergravur geplant ist: Textfelder so platzieren, dass sie je Teil mittig wirken und nicht in den Fügeflächen enden.
Holz vorbereiten (Rohling zuschneiden, plan schleifen)
20–40 minSchneide Ahorn auf ca. 160 x 140 mm zu (mit etwas Übermaß). Prüfe Planheit; schleife beide Seiten kurz mit Korn 120/180, bis die Oberfläche gleichmäßig ist. Markiere Faserrichtung und spätere Oberseite.
- Ahorn zeigt Druckstellen: Werkstück beim Spannen mit Opferholz schützen.
- Wenn das Holz stark arbeitet: 30–60 min im Werkraum akklimatisieren lassen.
Inlay planen: Tasche fräsen + Nussbaum-Einsatz
45–90 minEntscheide dich für ein Initialen-Inlay (z.B. „A+M“ oder „AM“). Vorgehen (robust): Fräse in den Ahorn eine Tasche (Pocket) 3–4 mm tief. Schneide/Fräse aus Nussbaum eine passende Einlegeform, die 0,05–0,15 mm größer ist (leichte Presspassung) oder exakt und klebe mit Leim ein. Alternativ: Intarsien-„V-Carve“-Look mit V-Fräser (dann kein echtes Inlay, aber optisch ähnlich).
- Saubere Kanten: Downcut-Fräser für die Tasche, Endpassung mit sehr kleiner Zustellung.
- Leimkanten sauber halten: Tasche ringsum mit Malerband abkleben, dann einleimen, Band direkt nach dem Einsetzen abziehen.
- Nussbaum vor dem Einsetzen leicht vorschleifen (K240), spart Nacharbeit in der Tasche.
Inlay verleimen und bündig bringen
40–70 min (+ Trocknung 30–60 min je nach Leim)Trage dünn Holzleim in die Tasche auf (nicht zu viel, sonst quillt es). Setze das Nussbaum-Inlay ein, drücke es gleichmäßig an und fixiere bei Bedarf mit Zwinge + Schutzleisten. Nach dem Abbinden bündig schleifen (Korn 120 → 180 → 240).
- Leimreste auf Ahorn sofort mit leicht feuchtem Tuch entfernen – getrockneter Leim macht Flecken beim Ölen.
- Bündigschleifen erst, wenn der Leim wirklich fest ist, sonst „schmiert“ das Inlay.
Herz und Puzzle-Kontur fräsen/schneiden
45–90 minFräse zunächst die Außenkontur des Herzens und dann die Trennlinien der Puzzleteile (oder umgekehrt, je nach Spannstrategie). Bei CNC: Tabs (Haltestege) einplanen, damit Teile nicht verrutschen. Bei Oberfräse: Schablone für Außenform und Teilung verwenden. Danach Tabs entfernen und Kanten grob entgraten.
- Reihenfolge bei CNC oft stabiler: erst Innenschnitte (Puzzle-Trennung), dann Außenkontur.
- Für gute Passung: Einmal Probestück aus MDF fräsen, Toleranz prüfen, dann final in Ahorn.
- Puzzle-Fügeflächen nicht rund schleifen – nur minimal entgraten, sonst wird das Spiel zu groß.
Gravur: Namen/Datum/Versprechen
20–45 minGraviere auf jedem Teil den gewünschten Text. Laser-Empfehlung: leichte Gravur 0,2–0,4 mm optische Tiefe (je nach Gerät). Positioniere so, dass der Text auch im zusammengesetzten Zustand harmonisch wirkt. Alternativ ohne Laser: Branding-Stempel oder CNC-Gravur (V-Bit).
- Ahorn dunkelt beim Laser stark: lieber 1–2 Testläufe auf Reststücken.
- Textgröße praxisnah: 10–14 pt bei klarer Schrift (z.B. Montserrat, Alegreya Sans), damit es auch aus 30–40 cm lesbar bleibt.
Feinschliff + Kantenfinish
30–60 minSchleife alle Teile: Korn 180 → 240 (Ahorn optional bis 320). Kanten leicht brechen (0,5–1 mm), besonders Außenkante des Herzens. Fügeflächen nur mit Vlies oder sehr feinem Papier ganz leicht entgraten. Prüfe die Passung: Teile sollen ohne Gewalt zusammengehen, aber nicht klappern.
- Wenn es klemmt: nur die Zapfen-Flanken minimal nachschleifen, nicht die gesamten Konturen.
- Für Premium-Haptik: Außenkante mit kleinem Radiusfräser R1–R2 oder von Hand gleichmäßig verrunden.
Ölfinish auftragen
20–30 min aktiv (+ Trocknung/Aushärtung 24–48 h)Ersten Ölauftrag dünn mit Tuch auftragen, 10–15 min einziehen lassen, Überschuss vollständig abnehmen. Nach 6–12 h (produktabhängig) Zwischenschliff mit Korn 320 oder Vlies. Zweiten Auftrag dünn, wieder abnehmen. Teile 24–48 h aushärten lassen, bevor du sie verpackst.
- Öl kann die Lasergravur leicht „anschmiegen“ und Kontrast verstärken – vorher Teststück.
- Teile beim Trocknen auf Maler-Pyramiden oder Schrauben-Spitzen lagern, damit keine Abdrücke entstehen.
Optional: Magnete/Standfuß/Verpackung
30–60 minFür magnetischen Zusammenhalt: bohre/fräse von unten je Teil 2 mm tiefe Taschen (Ø6 mm) und klebe Magnete mit Sekundenkleber-Gel ein (Polarität markieren!). Standfuß: Nut fräsen (z.B. 6 mm breit, 8–10 mm tief) und Herz einstecken. Verpacke in Karton mit Füllmaterial und lege eine kurze Karte zur Pflege bei.
- Polarität: Ein Magnet falsch herum ruiniert das Set – vorher trocken anordnen und markieren.
- Filzgleiter verhindern Kratzer auf Möbeln und wirken hochwertig.
Markt & Machbarkeit
2-teilig: 49–79 € (ohne Standfuß), 59–89 € (mit Standfuß/Box). 4-teilig: 69–109 € (je nach Gravur, Magneten, Verpackung).
Basis 12–25 €; mit Magneten + Box 16–35 €. (Je nach Holz-Einkauf und Ausschussquote.)
Bei VK 69 € und Material 22 €: ca. 47 € Rohertrag vor Maschinenzeit/Arbeitszeit/Overhead. Realistisch kalkuliert (Arbeitswert 20–30 €/h + Overhead) bleibt bei Einzelanfertigung eher eine knappe bis mittlere Marge; in Kleinserie deutlich besser.
55%3–5 h aktiv; gut batchbar (2–4 Sets parallel) reduziert Stückzeit auf ca. 2–3,5 h pro Set.
Nein
Mittel
Mittel
