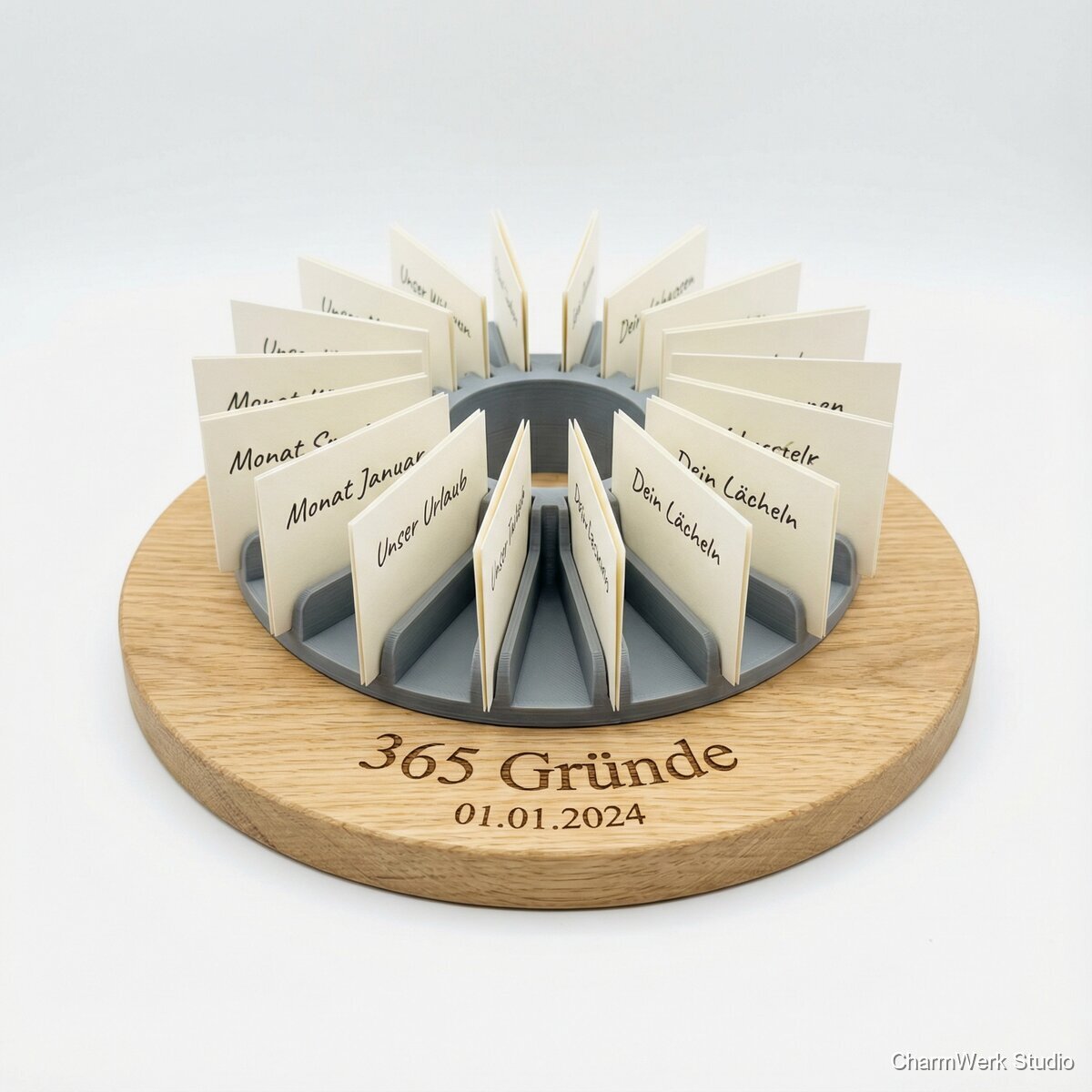

„365 Gründe“-Kartenkarussell mit graviertem Sockel
Ein kleiner Tisch-Organizer: CNC-gefräster Sockel mit lasergraviertem Titel und Datum, oben ein 3D-gedrucktes Karussell, das Karten hält. Ihr könnt 12–24 Kärtchen einstecken (Monate/Erinnerungen/Gründe) – ein Geschenk, das das ganze Jahr nachwirkt.

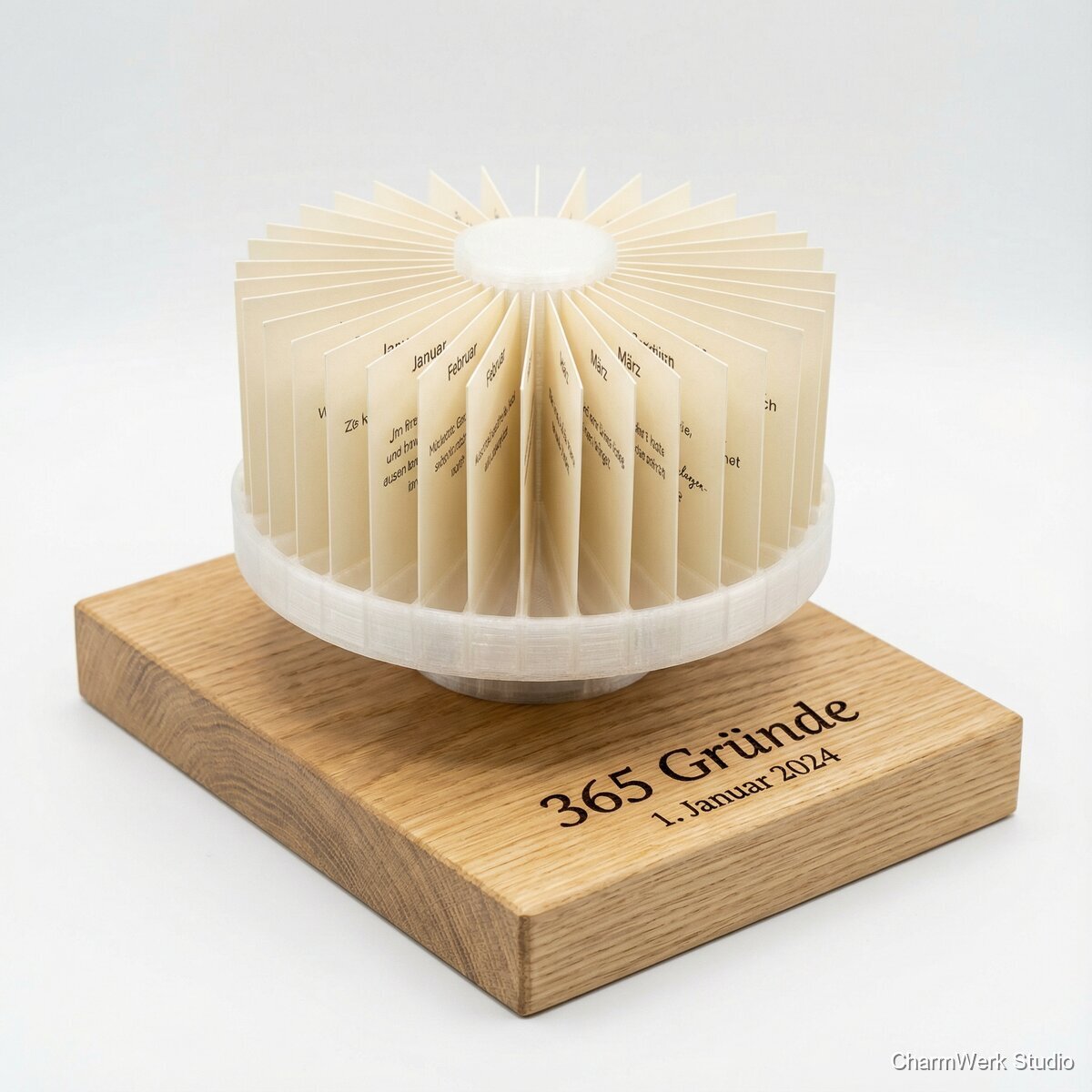

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Hartholz-/Leimholzplatte 20 mm (Buche/Eiche/Birke), Zuschnitt ca. 150 x 150 mm
1 Stück
6–14 €
PLA oder PETG Filament (für Karussell, ca. 120–180 g Verbrauch)
0,15–0,2 kg
3–6 €
Kartenpapier 300–350 g/m², weiß/natur (A4)
10–15 Blatt (für 12–24 Karten + Reserve)
3–6 €
Holzöl (Hartwachsöl/Danish Oil)
~10–15 ml
0,50–1,50 € (anteilig)
Schleifpapier (K180/K240/K320)
je 1–2 Bögen
1–3 € (anteilig)
Filz- oder Silikonfüße
4 Stück
0,50–1,50 €
Holzleim oder CA-Kleber (falls Karussell verklebt wird)
kleine Menge
0,20–1,00 € (anteilig)
Optional: Messing-Gewindeeinsatz M3 + Schraube M3 (für demontierbare Montage)
1 Set
0,50–1,50 €
Optional: 608 Kugellager oder Lazy-Susan-Minilager (für drehbares Karussell)
1 Stück
1–6 €
Optional: Kraftpapier-Umschlag/Box (Verpackung)
1
1–3 €
Benötigte Werkzeuge
- CNC-Fräse (oder Oberfräse + Schablone als Alternative) + Spannmittel/Opferplatte/tape&glue fixturing
- Lasergravierer (Diode/CO₂) für Holzgravur
- 3D-Drucker (FDM)
- CAD/CAM (Fusion 360 / VCarve / Estlcam) + Slicer (PrusaSlicer/Cura)
- Holzfräser: 6 mm Planfräser oder 1-Schneider, 3 mm Spiralfräser, 60° V-Bit (optional)
- Entgrater/Skalpell, Feilen, ggf. Heißluftfön optional
- Bohrer/Senker (falls Verschraubung), Schraubendreher optional
- Papier-Schneidemaschine/Cutter + Stahllineal
- Rundcorner-Punch (Ecken abrunden) optional
- Schutz: Absaugung, Schutzbrille, Atemschutz (Holzstaub)
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design festlegen (Kartenformat & Stecksystem)
30–60 minLege zuerst das Kartenformat fest, weil davon Schlitzbreite, Karussell-Geometrie und Sockelgröße abhängen. Bewährt: Karten 85 x 55 mm (Visitenkartenformat) oder 90 x 60 mm. Bei 300–350 g/m² liegt die Dicke meist bei ~0,4 mm. Plane Steckschlitze im Karussell mit 0,8–1,2 mm Breite (Toleranz + leichtes Klemmen) und 12–24 Positionen gleichmäßig verteilt. Der Sockel braucht einen Zentriersitz oder eine Schraubaufnahme für die Karussell-Achse.
- Karten dicker? Schlitzbreite erhöhen. Wenn Karten wellen: Schlitz tiefer statt enger machen.
- Für 24 Karten: Ø des Karussells eher 100 mm, damit die Karten nicht kollidieren.
- Plane 2–3 Reservekarten als ‚Fehlertoleranz‘ beim Druck/Schneiden.
Sockel CAD/CAM: Taschen, Kanten, Aufnahme
45–90 minKonstruiere den Sockel (z.B. 120 x 120 x 22 mm). Fräsfeatures: (a) Unterseite: 1–2 mm Tasche für Filz oder einfach Füße. (b) Oberseite: zentrale Tasche/Bohrung für Karussellaufnahme (z.B. Ø 22 mm, 3–5 mm tief) oder ein M3-Gewindeeinsatz. Optional umlaufende Fase 1 mm. Optional kleine seitliche Nut (z.B. 100 x 8 x 6 mm) als Mini-Ablage für Ersatzkarten.
- Wenn du ein Kugellager nutzt: konstruiere eine Presspassung (z.B. 22,1–22,2 mm für 608 außen 22 mm – je nach Holz/Fräser).
- Für demontierbar: M3-Gewindeeinsatz in Holz ist sauberer als Holzschraube.
- Lass rund um Gravurflächen 10–15 mm ‚Ruhezone‘ ohne Frässpuren für bessere Optik.
CNC-Fräsen Sockel
60–120 minWerkstück planen (falls nötig), Außenkontur fräsen, Taschen/Bohrungen erstellen, Kanten fasen. Typische Fräsreihenfolge: (1) Planfräsen (optional), (2) Taschen/Bohrung, (3) Gravurfläche plan lassen, (4) Außenkontur mit Tabs, (5) Tabs entfernen. Danach Kanten brechen.
- Für saubere Kanten: scharfer Upcut/Downcut je nach Setup; bei Leimholz oft Downcut für oben saubere Kante.
- Tab-Spuren: mit Stechbeitel/Feile, dann schleifen.
- Vor Lasergravur Staub komplett entfernen (Absaugen + Isopropanol/leicht feuchtes Tuch).
Lasergravur (Titel, Namen, Datum)
20–45 minSockel oben gravieren: Titel („365 Gründe“), Name(n), Datum, ggf. kleiner Icon-Rahmen. Bei Diodenlaser auf hellem Holz ggf. mehrfach mit weniger Leistung für gleichmäßige Schwärzung. Anschließend Gravur ggf. leicht abbürsten, um Ruß zu entfernen.
- Teststück machen: gleiche Holzart, gleiche Schleifkörnung – das beeinflusst Gravurkontrast stark.
- Masking Tape (Malerkrepp) vor der Gravur reduziert Rauchspuren; danach abziehen.
- Textgröße: Titel 14–20 mm Höhe wirkt auf 120er Sockel stimmig; Datum/Name 6–10 mm.
Schleifen & Oberflächenfinish Sockel
45–90 min (+ Trockenzeit)Schleifen K180→K240/320, Kanten leicht abrunden. Öl dünn auftragen, 10–15 min einziehen lassen, Überschuss abnehmen. Je nach Produkt 2. Auftrag nach 2–6 h. Aushärtung über Nacht (oder zumindest 4–6 h vor Montage).
- Nicht über die Gravur ‚schmieren‘: Öl kann Ruß verteilen. Erst Gravur reinigen, dann sehr dünn ölen.
- Hartwachsöl ergibt angenehme Haptik und schützt im Alltag.
- Unterseite nicht vergessen (gegen Verzug): mindestens 1 dünner Auftrag.
3D-Design Karussell (Steckkranz + Achse)
45–120 minKarussell als 2–3-teiliges System planen: (1) Fuß/Adapter, der in die Sockeltasche passt, (2) senkrechte Säule/Achse, (3) Steckkranz mit 12–24 Schlitzen. Schlitze: Tiefe 10–14 mm, Breite 0,9–1,2 mm, leichte Einführfase 0,3–0,5 mm. Schwerpunkt möglichst tief: Fuß etwas massiver oder Innenraum teilgefüllt.
- Wenn du Rotation willst: plane Lageraufnahme + Deckscheibe. Ohne Lager reicht ‚Slip-Fit‘ Kunststoff auf geöltem Holz oft schon.
- Bei PETG: Schlitze nicht zu eng (PETG ist zäher, kann Karten stärker klemmen).
- Stützkonstruktion vermeiden: Steckkranz so orientieren, dass Schlitze nach oben offen sind.
3D-Druck Karussell
2–4,5 h (druckzeitabhängig)Drucke die Teile mit 0,2 mm Layer, 3 Perimeter, 15–25% Infill (Gyroid). Für Stabilität bei schlanken Säulen ggf. 4 Perimeter oder 30% Infill. Material: PLA für einfache Handhabung, PETG wenn es wärmer/robuster sein soll (z.B. sonniger Fensterplatz).
- Toleranzen testen: Drucke ein Mini-Testsegment mit 2–3 Schlitzen, bevor du den ganzen Kranz druckst.
- Wenn Karten wackeln: Schlitz tiefer oder mit kleinem ‚Klemm-Nub‘ innen arbeiten.
- Für hochwertige Optik: matte PLA-Farben (Schwarz/Stein/Seide) wirken edel; Seiden-PLA zeigt aber eher Layer.
Nacharbeit & Montage (drehbar oder fix)
30–60 minTeile entgraten, trocken zusammenstecken. Montagevariante A (fix): Karussellfuß in Tasche stecken und optional mit 1 Tropfen Holzleim/CA sichern. Variante B (demontierbar): M3-Schraube von unten in Gewindeeinsatz/Insert, Karussell oben verschraubt. Variante C (drehbar): Lager einsetzen, Achse durch, oben mit Kappe sichern. Filzfüße unter den Sockel.
- Beim Kleben: sehr sparsam, sonst quillt Kleber an sichtbaren Stellen.
- Falls Karussell wackelt: Tasche minimal nachfräsen oder 0,2 mm Shim (Papier/PLA) unterlegen.
- Drehbarkeit: Holz auf Holz kann ‚ruckeln‘—Lager oder PTFE-Scheibe hilft.
Karten gestalten, drucken, schneiden
60–120 minKartenlayout erstellen (z.B. 12 Monatskarten + 12 Gründe/Erinnerungen). Druck beidseitig oder einseitig, je nach Look. Schneiden auf 85 x 55 mm oder 90 x 60 mm, Ecken abrunden, optional Loch/kleines Icon. Karten in den Schlitzen testen und ggf. Format minimal anpassen.
- Typografie: mindestens 9–10 pt für gute Lesbarkeit; max. 40–60 Wörter pro Karte wirken nicht überladen.
- Für ‚365‘-Konzept: 12–24 Karten als ‚Kapitel‘ und per QR-Code auf eine Online-Liste/Notion/Fotoalbum verlinken.
- Papier gegen Abrieb: optional dünnes Matt-Laminat (kostet Zeit, wirkt sehr hochwertig).
Markt & Machbarkeit
59–99 € (12 Karten eher 59–79 €, 24 Karten + drehbar/Lager eher 79–99 €)
ca. 15–35 €
ca. 35–65 € (abhängig von Ausstattung und ob Karten-Design stark personalisiert ist)
55%4–7 h aktiv, zusätzlich 1 Nacht für Finish/Aushärtung ideal
Nein
Mittel
Mittel
