Sternenkarte im Holzrahmen mit 3D-Akzenten
Eine lasergravierte Sternenkarte eures besonderen Datums auf Holz, eingefasst in einen CNC-gefrästen Rahmen. Kleine 3D-gedruckte Sternbilder/Herzmarker setzen genau den Ort oder Moment in Szene – wie ein „Damals“-Himmel zum Anfassen.

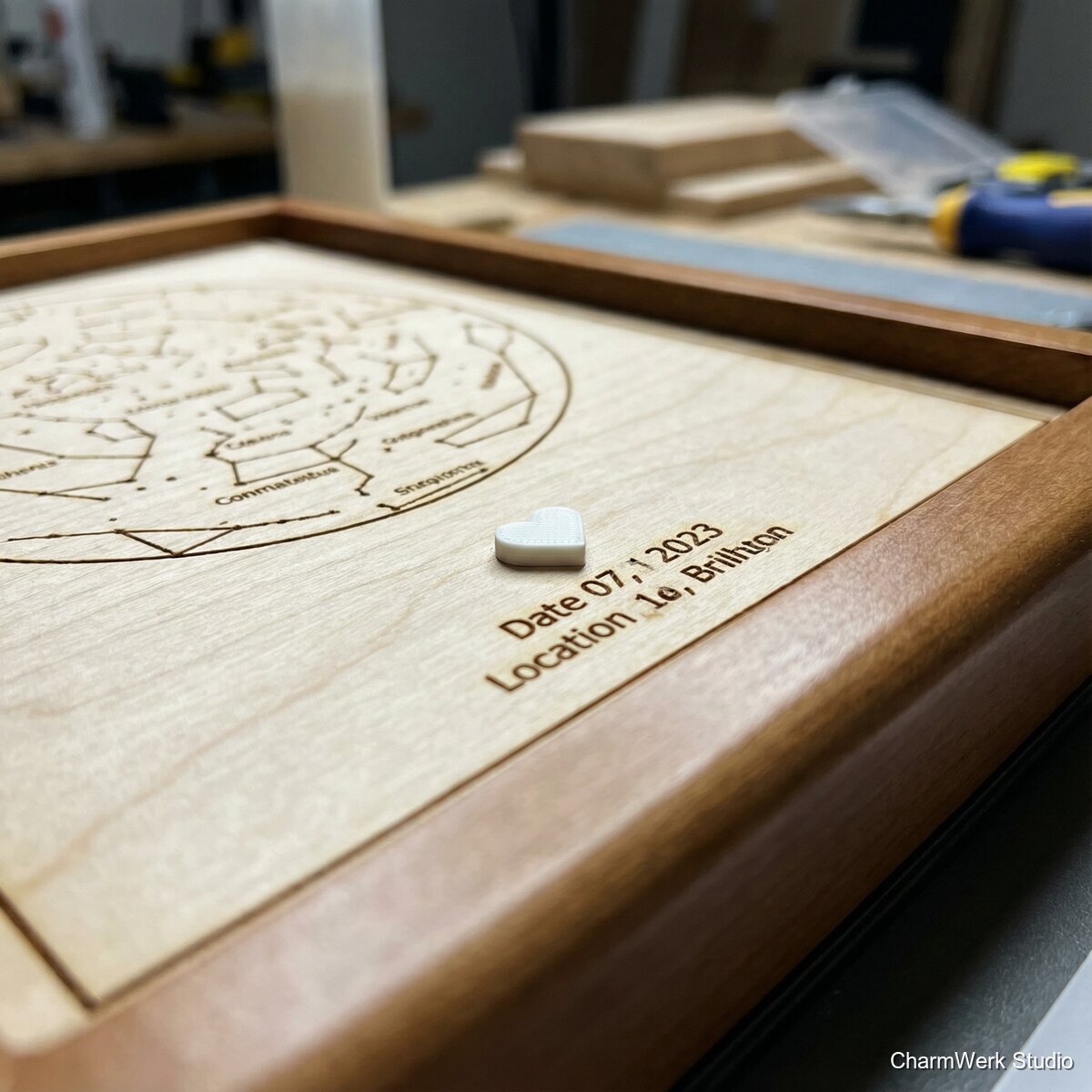

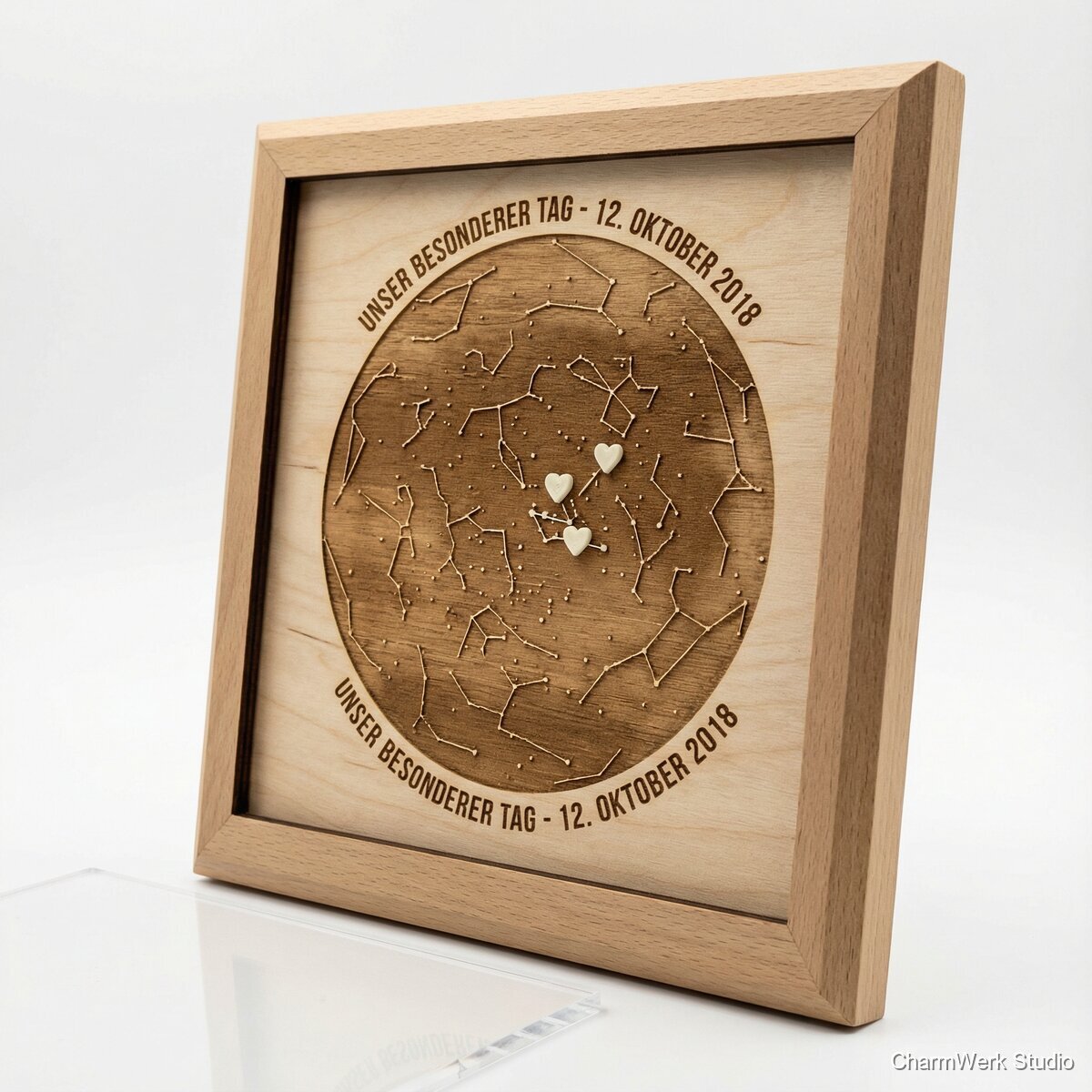

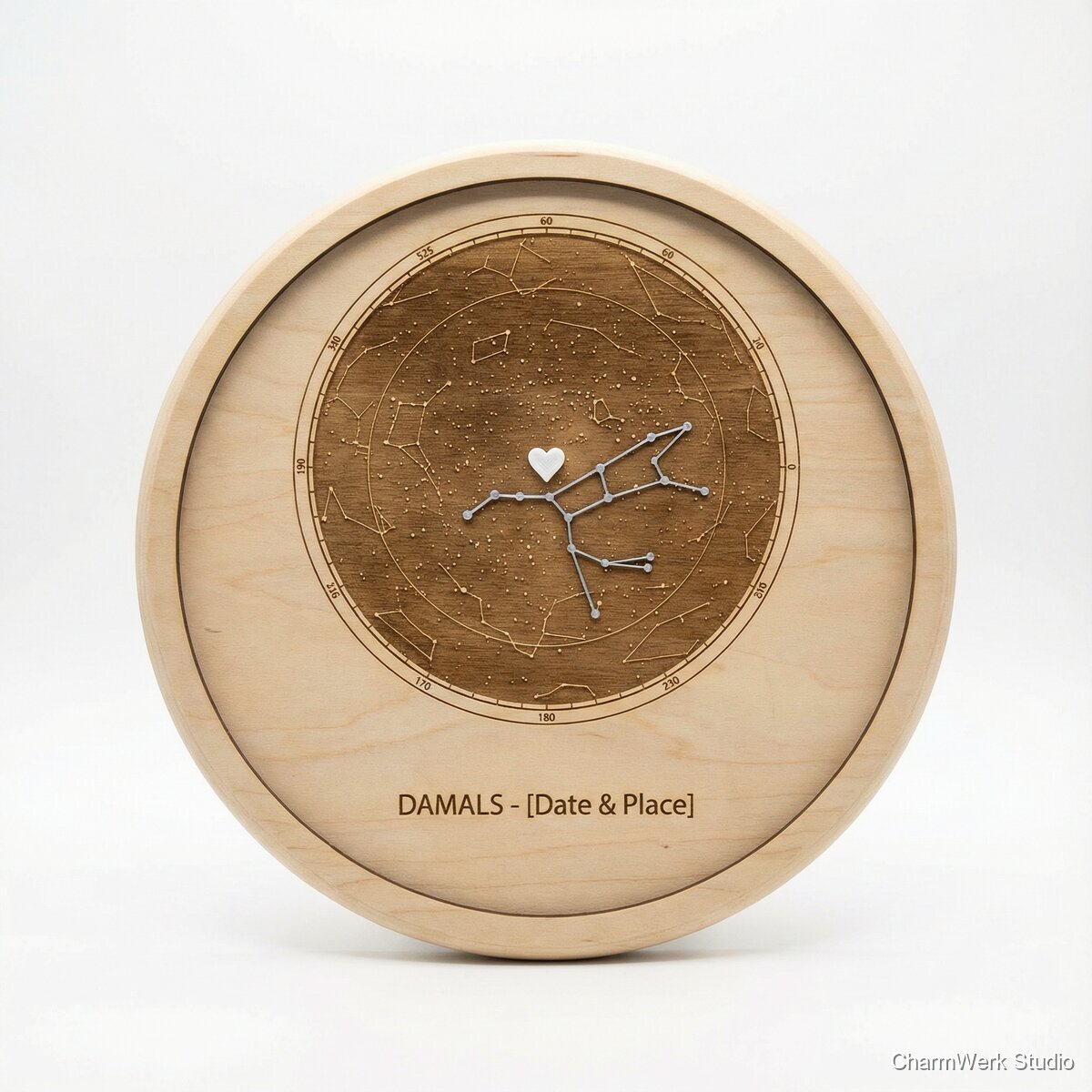

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Multiplex 3 mm (Sternenkarte), Zuschnitt ca. 220 x 280 mm
1 Stück
3,50–6,00 €
Birke-Multiplex 12 mm (Rahmen), Rohling ca. 260 x 320 mm
1 Stück
6,00–12,00 €
Birke-Multiplex oder MDF 6 mm (Rahmen-Aufdopplung/Innenfalz), ca. 260 x 320 mm
1 Stück
3,00–7,00 €
Rückwand HDF/MDF 3 mm, ca. 220 x 280 mm
1 Stück
1,50–3,00 €
Klaracryl 2 mm (optional Frontscheibe), ca. 210 x 270 mm
1 Stück
4,00–9,00 €
PLA-Filament (Marker/3D-Teile, ca. 10–25 g)
1 Satz
0,30–1,00 €
Holzleim (D3)
ca. 10–20 ml
0,20–0,50 €
Sekundenkleber Gel oder 2K-Epoxy (für PLA auf Holz)
kleine Menge
0,30–1,50 €
Hartwachsöl oder Acryllack + Pinsel/Rolle
ca. 10–20 ml
0,80–2,50 €
Schleifpapier 180/240/320
1–2 Bögen je Körnung
0,50–1,50 €
Aufhänger (Sägezahnaufhänger oder D-Ringe + Draht)
1 Set
0,50–2,00 €
Kleine Schrauben/Brads oder Bildhalter-Clips für Rückwand
4–8 Stück
0,50–2,00 €
Benötigte Werkzeuge
- Laser (z.B. Diode/CO₂) für Gravur + optional Schnitt der Karte/Overlay (je nach Leistung)
- CNC-Fräse (oder Oberfräse mit Schablone) für Rahmenfenster/Falz
- 3D-Drucker (FDM, 0,4 mm Düse)
- CAD/Vektor-Software (LightBurn/Illustrator/Inkscape)
- CAM-Software (Fusion 360/Estlcam/VCarve)
- Schleifklotz/Exzenterschleifer optional
- Zwingen oder Rahmenspanner optional
- Feinsäge/Gehrungssäge (optional bei Gehrungsrahmen) optional
- Entgrater/Skalpell + Pinzette (für Acryl/Filigran) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Daten & Design der Sternenkarte erstellen
45–75 minErstelle die Sternenkarte für Datum/Uhrzeit/Ort (z.B. über Stellarium, in-the-sky.org oder eigene Datenquelle). Exportiere eine hochauflösende Ansicht (oder nutze Vektorisierung). Baue in der Grafik: Sternpunkte (2–3 Größen), optional Konstellationslinien, Horizontkreis/Koordinatennetz dezent, plus Text (Namen, Datum, Ort/Koordinaten). Lege ein Markierungs-„Ziel“ an (kleiner Kreis oder Kreuz), an dem später der 3D-Marker sitzt.
- Für saubere Lasergravur: Sterne als Punkte (gefüllte Kreise), nicht als Haarlinien.
- Text nicht kleiner als ~2,8–3,2 mm Versalhöhe bei Holzgravur, sonst wird’s „matschig“.
- Wenn du Konstellationslinien willst: lieber auf ein Acryl-Overlay legen, damit die Holzkarte ruhig/edel bleibt.
Rahmen konstruieren (CNC)
30–45 minPlane einen zweilagigen Rahmen: Unterteil (12 mm) mit Fenster-Ausschnitt; Oberteil/Innenfalz (6 mm) als Aufdopplung, die die Sternenkarte sauber einfasst. Ziel: Eine Einlegetiefe von ca. 6–8 mm (für 3 mm Karte + optional 2 mm Acryl + etwas Luft). Rückseitig entweder eine Nut/Falz für die Rückwand oder Rückwand aufgesetzt mit Clips.
- Gib dem Sichtfenster rundum 1–2 mm „Luft“, damit Holz nicht klemmt (Holz arbeitet).
- Ecken innen leicht verrunden (CNC-Fräserradius) oder mit kleinem Fräser (z.B. 3 mm) arbeiten, wenn du rechte Innenkanten willst.
CNC-Fräsen: Rahmen-Teile
45–75 minFräse aus 12 mm Material den Außenkonturrahmen und das Sichtfenster. Fräse aus 6 mm Material die Aufdopplung (Innenfalz-Rahmen). Optional: Rückseitige Taschen für Aufhänger/D-Ringe. Entgrate Kanten und prüfe Passung (Dry-Fit).
- Birke fräst sauber: 2-Schneider Spiralfräser 3–6 mm, Zustellung moderat; bei MDF Staubabsaugung ernst nehmen.
- Lege Tabs sinnvoll, damit Teile nicht verrutschen.
- Mach zuerst das Sichtfenster, dann Außenkontur (stabilere Aufspannung).
Lasergravur der Sternenkarte (Holz)
30–60 minSchneide die 3-mm-Karte auf Maß (Laser oder Tischkreissäge/Handkreissäge) und graviere das Motiv. Ziel ist ein dunkler, gleichmäßiger Kontrast ohne zu tiefes „Ausbrennen“. Danach Ruß/Harzreste entfernen (trocken mit weichem Tuch, ggf. Isopropanol sparsam).
- Vorab Teststreifen: gleiche Holzcharge, gleiche Körnung/Schliff.
- Birke: oft besser leicht vorschleifen (240), dann gravieren; bei MDF graviert Text extrem scharf, aber Kanten sind empfindlicher.
- Masking-Tape kann Rußränder reduzieren, muss aber sauber abgezogen werden.
Optional: Acryl-Overlay lasern (Konstellationslinien)
20–40 minWenn du eine zweite Ebene willst: Schneide 2-mm-Klaracryl auf Fenstermaß. Graviere Konstellationslinien/Bezeichnungen sehr fein. Positioniere das Overlay später mit 2–4 Mini-Abstandshaltern (0,5–1 mm) oder direkt aufliegend (wirkt dann wie „Glasgravur“).
- Acryl-Gravur wirkt edel, wenn Linien nicht zu fett sind; lieber weniger Leistung, mehr Geschwindigkeit (Test!).
- Schutzfolie bis zum finalen Einbau drauflassen.
3D-Druck: Marker/ Sternbilder
45–90 min (inkl. Druckzeit, abhängig von Menge)Modelliere kleine Marker: z.B. Herz (10–14 mm), Sternbild-Icons (0,8–1,6 mm Relief), oder ein kleiner Pin (konisch) als Locator. Drucke in PLA mit 0,12–0,20 mm Layerhöhe. Für „Premium“-Look: Gold/Seiden-PLA oder Schwarz matt. Nachbearbeitung: Kanten entgraten, ggf. leicht anschleifen.
- Mach die Unterseite absolut plan (z.B. 3–4 Top/Bottom-Layer, 15–20% Infill reicht).
- Wenn der Marker auf einer Gravurfläche sitzt: eine kleine, glatte „Klebeinsel“ im Design vorsehen (ohne Gravur), damit Kleber vollflächig greift.
Schleifen & Finish der Holzteile
45–90 min (ohne Trocknungszeiten)Schleife Rahmen und ggf. Kartenränder (180 → 240; optional 320 bei Lack). Trage Öl oder Lack auf. Öl: 1–2 dünne Schichten, zwischendurch entstauben. Lack: 2–3 dünne Schichten, leicht Zwischenschliff 320. Die Sternenkarte selbst nur sehr sparsam ölen, sonst verliert die Gravur Kontrast.
- Kanten brechen (0,5 mm), wirkt deutlich hochwertiger und fühlt sich besser an.
- Bei geöltem Birkenrahmen: Kontrast zwischen heller Fläche und dunkler Gravur bleibt sehr schön.
Montage: Rahmen verkleben, Einlegen, Marker setzen
30–60 minVerklebe 12-mm-Rahmen und 6-mm-Aufdopplung sauber fluchtend (Leim + Zwingen). Nach dem Aushärten: Sternenkarte einlegen, optional Acryl davor. Setze die 3D-Marker exakt auf den Zielpunkt (Pinzette). Fixiere mit Sekundenkleber-Gel oder 2K-Epoxy. Rückwand montieren (Clips/Brads) und Aufhänger anbringen.
- Marker erst nach dem Finish kleben (sonst riskierst du Kleberflecken im Öl/Lack).
- Sekundenkleber kann auf Holz „ausblühen“: minimal dosieren, gute Lüftung; Epoxy ist sicherer, aber braucht Aushärtezeit.
- Rückwand so gestalten, dass sie später wieder geöffnet werden kann (Kunden lieben Nachrüstbarkeit).
Qualitätscheck & Verpackung
15–25 minPrüfe: keine Rußschlieren, sauberer Sitz, keine Klappergeräusche, Marker fest, Aufhängung gerade. Verpacke in Seidenpapier + Karton; lege eine kleine Karte bei (Datum, Koordinaten, kurzer Text „Sternenhimmel über …“).
- Ein Mikrofasertuch für Acryl/Overlay beilegen reduziert Reklamationen wegen Fingerabdrücken.
- Auf der Rückseite eine kleine Seriennummer oder Signatur wirkt „Manufaktur“.
Markt & Machbarkeit
79–139 € (Standard ohne Acryl/aufwändige 3D-Icons eher 79–99 €; mit Acryl-Overlay, mehrfarbigen Markern, Premium-Finish eher 109–139 €)
ca. 17–33 € (ohne Acryl) bzw. 21–42 € (mit Acryl)
ca. 55–95 € (bei Verkauf 109 € und Material 30 €: ~79 € Deckungsbeitrag vor Maschinen-/Plattformkosten und Arbeitszeit)
60%3–5 h aktiv + Trocknung (über Nacht sinnvoll)
Nein
Hoch
Mittel
