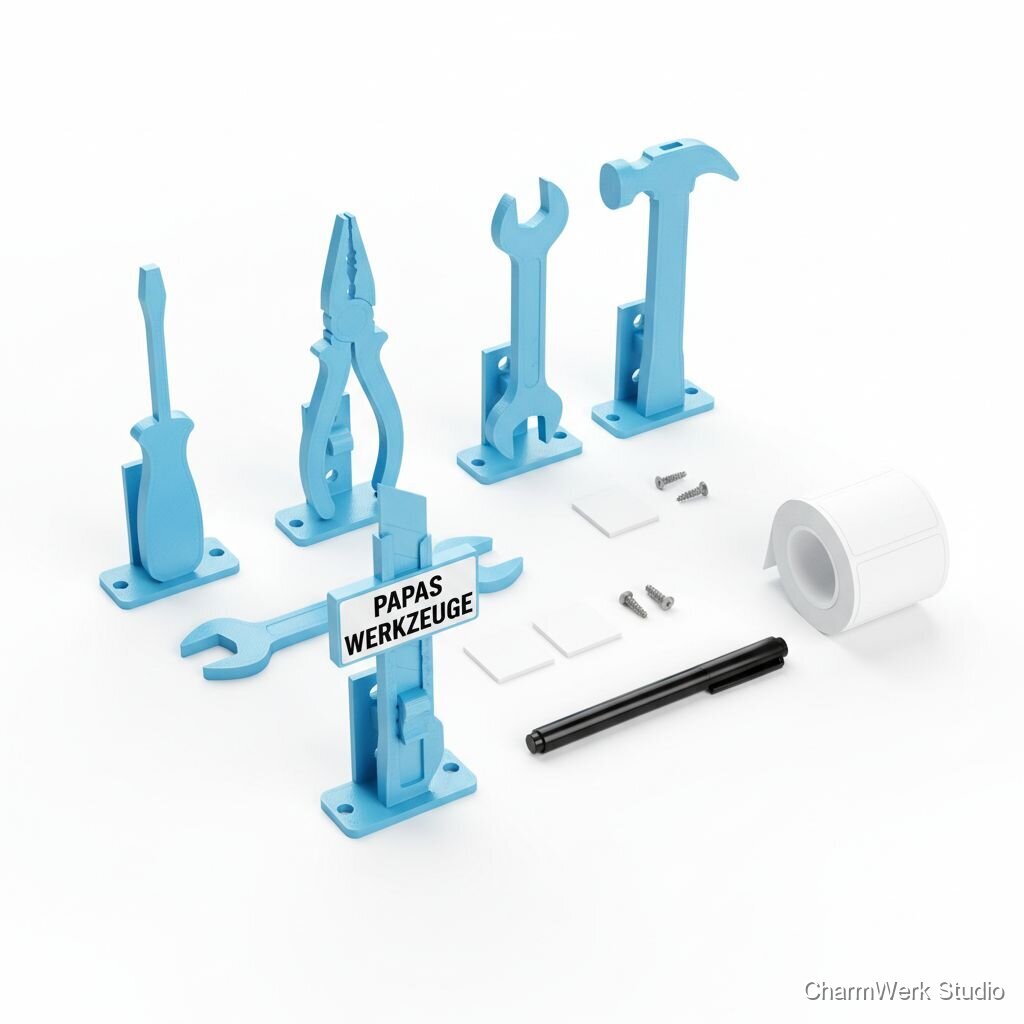

3D-gedruckte „Werkzeug-Shadow“-Konturmarker als Set
Konturmarker/Clips, die Papas Lieblingswerkzeuge in der Schublade markieren (z.B. Schraubendreher, Zange). Ordentlich wie Profi – und dazu ein Label mit seinem Namen.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
PETG Filament (1,75 mm)
ca. 80–150 g pro Set (0,08–0,15 kg)
€2,00 - €4,50 (bei 1 kg = €20–30)
Doppelseitige Schaum-Klebepads (kleine Stücke) / Montageschaum-Pads
6–12 Pads (Satzpackung)
€3,00 - €6,00 (Pack 50 Stück: €5–8)
Kleinteile: Senkkopfschrauben 3x12 mm & Kunststoffdübel (optional)
6–12 Schrauben, 6 Dübel
€1,50 - €3,50 (Kleinteilepack)
Holz- oder Furnier-Nameplate (für Lasergravur) oder 3D-gedruckte Namensplakette
1 Stück
€0,80 - €2,50
Acryl- / Modellfarbe (für Füllung der Gravur)
kleines Tuben-Set oder Einzelfarbe
€2,00 - €6,00 (ein Farbton)
Kleiner Klarlack-Spray / Acrylversiegelung
1 kleine Dose
€4,00 - €8,00
Schleifpapier Körnung 120/240/320 + Entgratwerkzeug
ein Satz
€3,00 - €6,00
Isopropylalkohol (Reinigung)
100–250 ml
€2,00 - €4,00
Benötigte Werkzeuge
- FDM 3D-Drucker (Nozzle 0,4 mm) — z. B. Creality Ender / Prusa / Anycubic
- CAD-Software (Fusion 360, FreeCAD) für Kontur- und Platten-Design
- Slicer (PrusaSlicer, Cura) mit PETG-Profil
- Feile, Modellmesser, Pinzette
- Bohrmaschine / Akku‑Schrauber (für Schraubbefestigung) optional
- Lasergravierer (optional, für Holz-Nameplate) optional
- Digitaler Messschieber (zum Vermessen von Werkzeugen)
- Heißluftquelle / Flammgerät (vorsichtig, optional zum Glätten von PETG) optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Werkzeuge erfassen & Vermessen
30–45 MinutenLege alle Werkzeuge bereit, die markiert werden sollen. Messe Länge, Breite und markante Konturen (Schaft, Griffbreite). Fotografiere die Werkzeuge von oben auf einem kontrastreichen Untergrund oder lege Transparenzpapier über die Werkzeuge und zeichne die Kontur ab – das Bild/die Skizze dient als Vorlage für die CAD-Software.
- Fotografiere senkrecht von oben mit Maßstab (Lineal) im Bild für korrekte Skalierung.
- Bei Zangen/Multitools: am geöffneten und geschlossenen Zustand denken — die Kontur soll das Nominalmaß aufnehmen.
CAD: Konturen erstellen und Alignments definieren
60–150 MinutenImportiere die Fotos in Fusion 360 / FreeCAD als Bild-Canvas oder nutze die Skizze als Referenz. Nachzeichnen der Kontur, Offset der Kontur um 1–2 mm (Toleranz, damit Werkzeug sicher Platz hat), für jeden Konturmarker eine Bodenplatte (3 mm) plus Rahmen (2–3 mm Aufbauhöhe) anlegen. Nameplate modellieren: versenkte Fläche für Schrift oder Platz für aufgelegte Holzplakette. Einbau von Schraublöchern (versenkt, Ø 3,5 mm) oder Aussparungen für doppelseitige Klebepads vorsehen.
- Füge kleine Führungsnocken an wichtigen Stellen (z. B. Griffende) hinzu — das hilft bei der schnellen Positionierung des Werkzeugs in der Schublade.
- Bei komplexen Konturen in zwei Teilen (z. B. lange Schraubendreher) kann man das Teil in mehreren Segmenten drucken und am Ende verkleben.
Slicing: Druckparameter für PETG einstellen
15–30 MinutenExportiere die Modelle als STL und lade in den Slicer. Empfohlene Einstellungen: Schichthöhe 0,18–0,25 mm, Düsentemp. 230–245 °C, Betttemp. 70–80 °C, Perimeter 2, Infill 15–25 % (Grid/Lines), Druckgeschwindigkeit 35–50 mm/s, Brim für bessere Haftung, Disable supports wenn möglich oder nur minimale Stützen, Retraction für PETG fein einstellen (häufig geringere Retraction als PLA).
- Lege mehrere Konturen auf ein Druckbett, um die Druckeffizienz zu erhöhen, achte aber auf Randabstände (10–15 mm).
- Bei stringing Problem: Retraction erhöhen leicht, Drucktemperatur um 5–10 °C reduzieren.
3D-Druck
2–6 Stunden (abhängig von Setgröße und Drucker)Starte den Druck. Die Druckzeit variiert stark mit Anzahl und Größe: für das Beispiel-Set ~2–6 Stunden reiner Druckzeit. Überwache die ersten 10–20 Minuten, um sicherzustellen, dass die Haftung korrekt ist.
- Nutze Brim/RAFT bei problematischer Haftung; PETG haftet stark an PEI/Glas mit Haftmittel (Haarspray, Klebestift).
- Drucke große Konturen flach liegend, um Maßhaltigkeit und Oberflächen zu verbessern.
Entgraten & Nachbearbeitung
30–60 MinutenReste und Fäden abtrennen, Kanten mit Cutter/Feile bearbeiten, Schleifen (K240 -> K320), Bauteile mit Isopropylalkohol reinigen. Optional: kleine Fehler mit Sekundenkleber-Spachtel oder Harz ausbessern.
- Bei PETG: kein starkes Schleifen bis grober Körnung auf Druckoberflächen, da PETG sonst glänzend wird; fein nacharbeiten.
- Vorsicht beim Einsatz von Heißluft/Flamme: nur sehr sparsam einsetzen – PETG lässt sich leicht verformen.
Beschriftung/Finish
30–60 MinutenNamensplakette gravieren (Laser) oder 3D-Text mit Acrylfarbe ausfüllen. Kanten mit Klarlack versiegeln oder dünn Epoxy auftragen (entscheidet über Premium-Finish). Füge Klebepads oder Schrauben ein (bei Schrauben: vorbohren, versenkte Senkung fräsen).
- Für farbige Namen: Farbe in Gravur einbringen, überschüssige Farbe nach dem Trocknen abwischen, dann versiegeln.
- Wenn Du Schrauben einsetzt: Senke die Löcher tief genug, damit die Schraubenköpfe bündig liegen und die Schublade nicht aufträgt.
Passprobe & Verpackung
15–30 MinutenLege die Konturen in die (leere) Schublade, teste mit den echten Werkzeugen, passe ggf. kleine Bereiche an (nachschleifen oder minimal nachdrucken). Verpacke das Set hübsch (Karton, Papierstreifen, Anleitung zur Montage).
- Führe eine finale Passprobe mit allen Werkzeugen durch – 1–2 mm Nachgiebigkeit an kritischen Stellen ist oft sinnvoll.
- Lege eine kleine Anleitung bei (Wo platzieren, Klebepads entfernen, Schraubenpositionen).
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
€59 - €89 (Standard: €59; Empfehlung für personalisiertes, fein nachbearbeitetes Set: €79)
€18 - €40 (typisch ≈ €25; nur Verbrauchsmaterialien ohne Maschinenabschreibung)
Beispielrechnung: Verkaufspreis €79 − Materialkosten €25 − Arbeitsaufwand (berechnet mit €30/h × 1,5 h aktiver Arbeitszeit = €45) = €9. Geschätzte Marge (bei dieser Kalkulation) ≈ €9. Bei höherer Skalierung oder geringerer Arbeitszeit steigt die Marge deutlich.
11%4–8 Stunden (inkl. Slicing, Druck und Finish)
Nein
Mittel
Mittel
