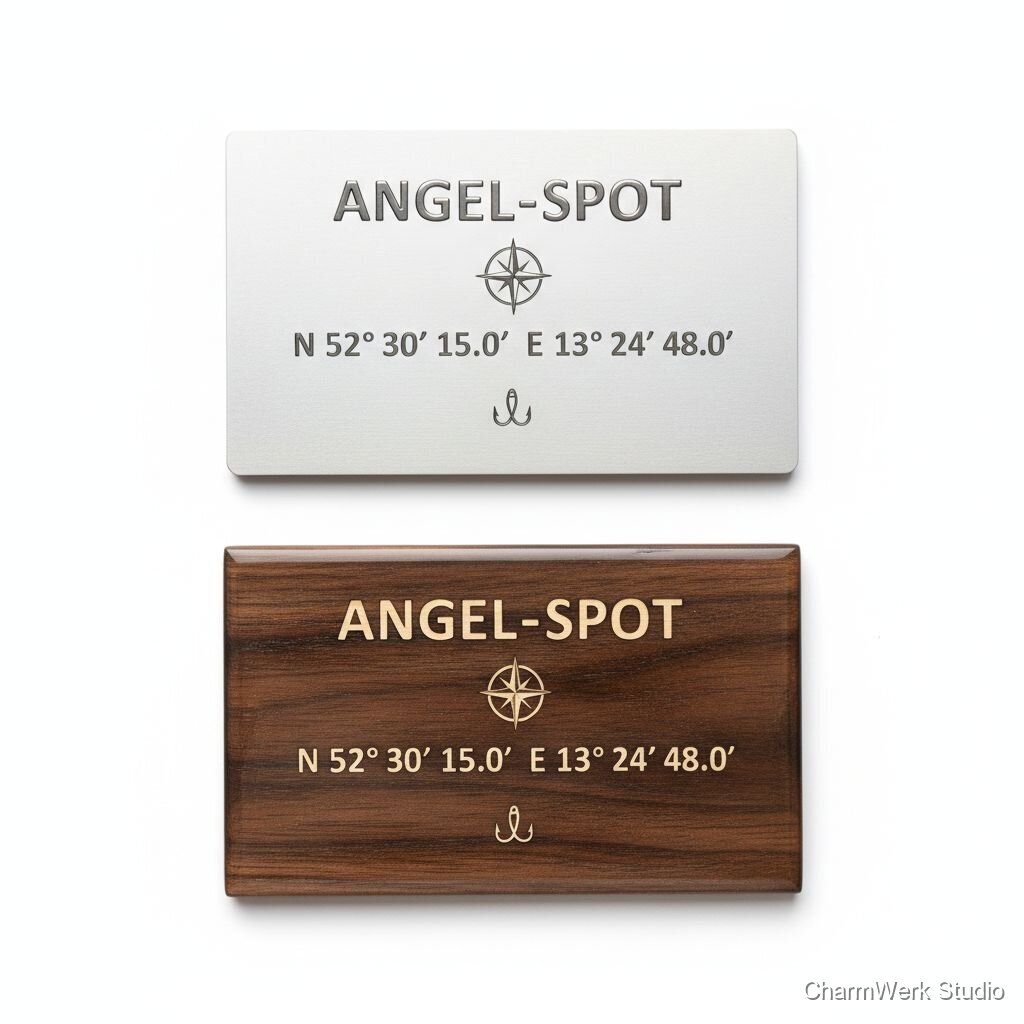

CNC-gefräste „Angel-Spot“-Koordinatenplakette (Outdoor)
Eine wetterfeste Plakette (Holz versiegelt oder Alu) mit Koordinaten vom Lieblingsplatz: Angelsteg, Wanderstart oder Camping-Spot. Persönlich, schlicht und voller Bedeutung.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Hartholz-Rohling (Eiche/Buche), ca. 150x70x12 mm
1 Stück
€8,00
Aluminiumplatte (AlMg3 oder 5000er-Serie), ca. 150x70x3 mm
1 Stück
€10,00
UV-beständiger Außenlack / Bootslack (anteilig pro Stück)
Anteil (ca. 10–20 ml)
€1,00
Klarlack / Korrosionsschutz für Aluminium (anteilig)
Anteil (ca. 10–20 ml)
€1,00
Edelstahlschrauben / Nieten + Unterlegscheiben
2–4 Stück
€1,00
Sanding rolls / Schleifpapier (versch. Körnungen) - anteilig
Anteil
€0,50
Maskierfolie / Doppelseitiges Klebeband (für Fräsen/Anodisieren)
Anteil
€0,50
Füllmaterial (falls Einlegung in Gravur gewünscht, z. B. outdoor Epoxidharz oder Farbe)
kleine Menge
€1,00
Verpackung (kraft paper box + Polster)
1 Stück
€1,50
Benötigte Werkzeuge
- CNC-Fräse (3-Achs) mit ausreichendem Arbeitsbereich optional
- V-Fräser (60°) und 1–2 mm Schaftfräser (z. B. 1 mm, 2 mm, 3 mm) optional
- Spannmittel: Schraubzwingen, Vakuumtisch oder doppelseitiges Klebeband optional
- CAD/CAM-Software (z. B. Fusion 360, VCarve, Estlcam) optional
- Handwerkzeuge: Feilen, Schleifklotz, Bohrer, Senker optional
- Pinsel/Schaumrolle oder Sprühdüse für Lack optional
- Messmittel: Schieblehre, Winkel, Lineal optional
- Schutzkleidung: Staubmaske, Gehörschutz, Schutzbrille optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design & Datenaufbereitung
15–40 MinutenKoordinatenformat wählen, Text und Icon platzieren. Erstelle Vektorzeichnung (SVG/ DXF) in CAD oder Grafikprogramm. In CAM die Fräsreihenfolge, Werkzeuge und Tiefen für Gravur/Umriss festlegen; für Holz meist V-Bit 60° für Schrift, für Aluminium ggf. kleiner Kegel oder 2 mm Schaftfräser. Erstelle auch Bohr-/Versenkungspunkte für Montage.
- Koordinaten sauber prüfen (z. B. Google Maps) und auf Vollständigkeit achten.
- Bei kleinen Schriften größere V-Bit-Spitze oder feineren Fräser wählen, um Ausrisse zu vermeiden.
- Bei Aluminium Kerndaten als T1 (1–2 mm) Frästiefe empfehlen; für Holz 1.0–1.5 mm Gravurtiefe.
Materialvorbereitung & Aufspannung
10–25 MinutenRohling zuschneiden (falls nötig), Fläche plan schleifen. Material auf CNC-Tisch sicher spannen oder mit Vakuum/doppelseitigem Klebeband fixieren. Referenzpunkt (Nullpunkt) setzen.
- Holz vor der Gravur mit 120–180 Körnung plan schleifen; bei starkem Faserverlauf leicht anfeuchten und nochmals schleifen.
- Aluminium vor dem Fräsen mit Maskierfolie abdecken, um Kratzer zu vermeiden und klare Gravurkanten zu erhalten.
Probelauf / Simulation
10–20 MinutenGCODE-Simulation in der CAM-Software prüfen, bei Bedarf anpassen. Auf einem Reststück (Offcut) Probegravur machen, um Tiefe und Schriftbild zu prüfen.
- Probegravur verhindert böse Überraschungen und hilft bei der Wahl der Frästiefe.
- Bei Holz auf Ausrisse am Ende der Fräsbahnen achten und Schnittparamenter anpassen.
CNC-Bearbeitung: Gravur & Kontur
30–90 Minuten (abhängig von Material & Detailgrad)GCODE starten: zuerst Gravur (V-Bit), dann Umrissfräsen (z. B. 2–3 mm Fräser). Bei Aluminium mit Kühlung/Spänenabsaugung arbeiten und geringere Vorschübe wählen. Bei Holz auf saubere Ausräumungen achten.
- Für Aluminium Vorschub & Drehzahl an Werkstückdicke und Fräser anpassen (niedrigere Vorschubraten als bei Holz).
- Mehrere flache Schnitte statt eines tiefen Schnitts verwenden, um Ausrisse zu vermeiden.
Nachbearbeitung: Entgraten & Schleifen
15–30 MinutenKanten brechen, eventuelle Ausrisse mit Füllern ausbessern (Holzfüller, Metall-Kit), Gravuren mit feinem Pinsel entstauben. Holz mit 240–320 Körnung fein schleifen; Aluminium leicht entgraten und mit 400–600 Körnung fein bürsten, falls gewünscht.
- Bei Holz die Oberfläche nur leicht anschleifen, um Schrift nicht zu verwischen.
- Feiner Scotch-Brite-Bürsteneffekt wirkt beim Aluminium sehr edel.
Finish & Versiegelung
30–120 Minuten inkl. Trocknungszeiten (bei Schnelllack teils schneller)Holz: 2 Schichten UV-beständiger Außenlack oder ein Öl (z. B. Dänisches Öl) auftragen, zwischenschleifen, vollständig trocknen lassen. Aluminium: Schutzlack oder Klarlack aufsprühen bzw. pulverbeschichten lassen (falls nicht schon anodisiert). Optional: Gravur mit Outdoor-füllendem Epoxid oder UV-stabiler Farbe ausfüllen.
- Trocknungszeiten beachten – wenn Lieferung am selben Tag erforderlich, Schnelllack verwenden oder Lufttrocknung optimieren.
- Bei Epoxidfärbung nur kleine Mengen verwenden und sauber abziehen, bevor Aushärtung beginnt.
Montage & Verpackung
10–20 MinutenMontagelöcher entgraten, Schrauben/Nieten einsetzen oder Klebehaken montieren. Endkontrolle der Maße, Gravurqualität und Oberfläche. In passende Verpackung legen und Etikett anbringen.
- Edelstahlschrauben verwenden, um langfristige Korrosion im Außenbereich zu vermeiden.
- Kleine Pflegehinweise (Reinigen, erneuern Lack) als Beilage beilegen.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
€65 (Hartholz-Variante) / €95 (Aluminium-Variante) — personalisierte Einzelstücke
€11,50 (Hartholz-Variante) / €20,00 (Aluminium-Variante)
€53,50 (Hartholz-Variante, brutto ohne veranschlagte Arbeitszeit) / €75,00 (Aluminium-Variante, brutto ohne veranschlagte Arbeitszeit)
80%2–4 Stunden (inkl. Design, CNC-Bearbeitung und Finish; ggf. längere Trockenzeiten)
Nein
Mittel
Mittel
